4. Aufbau der Kamera

• Stellen Sie das Lesegerät an einer sicherer Stelle auf.
• Wenn Sie das ClearNote+ mit einen Notebook betreiben wollen,
stellen Sie jetzt dieses auf die Grundplatte.
Der Stecksockel kann sich rechts oder links vom Notebook befinden.
• Führen Sie den Kameraarm in die vorgesehene Öffnung des
Stecksockels so ein, dass sich die Kamera neben dem Notebook
befindet. Wenn Sie Ihr ClearNote+ an einem VGA-Monitor betreiben
wollen, sollte die Kamera über der Grundplatte stehen.
• Verbinden Sie den Netzadapter mit der Stromversorgungsbuchse.
Der eingebaute Akku wird nun geladen.
• Verbinden das ClearNote+ mit einem VGA-Monitor (VGA-
Steckverbindung) oder Notebook (USB 2.0 Steckverbindung) mit dem
beiliegendem USB-Kabel (siehe unteres Bild).
VGA-Monitor:
Bildpunkten bei 60Hz unterstützen.
Notebook / PC:
ClearNote+ nachdem Sie die Software installiert haben.

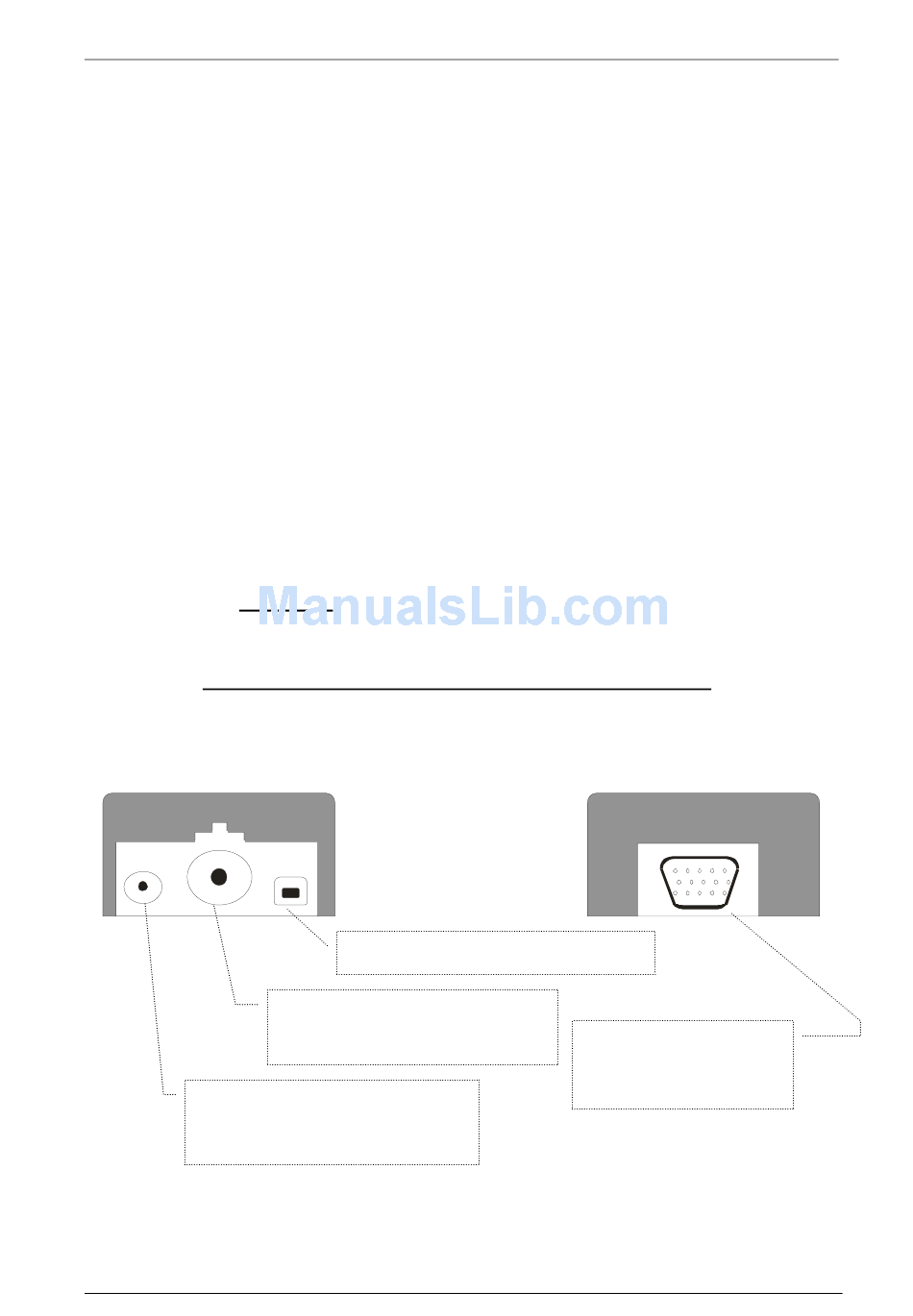

Anschlüsse des Stecksockels auf der Basisplatte :
linke Seite
Stromversorgungs-buchse
Deutsch
Der Monitor muss eine Auflösung von 640 x 480
Verbinden Sie erst das USB-Kabel mit dem
USB2.0 Steckverbinder
NTSC Video-eingang für
externe Kamera
+
ClearNote Bedienungsanleitung
rechte Seite
VGA –
Steckverbindung
Seite 5 von 12
