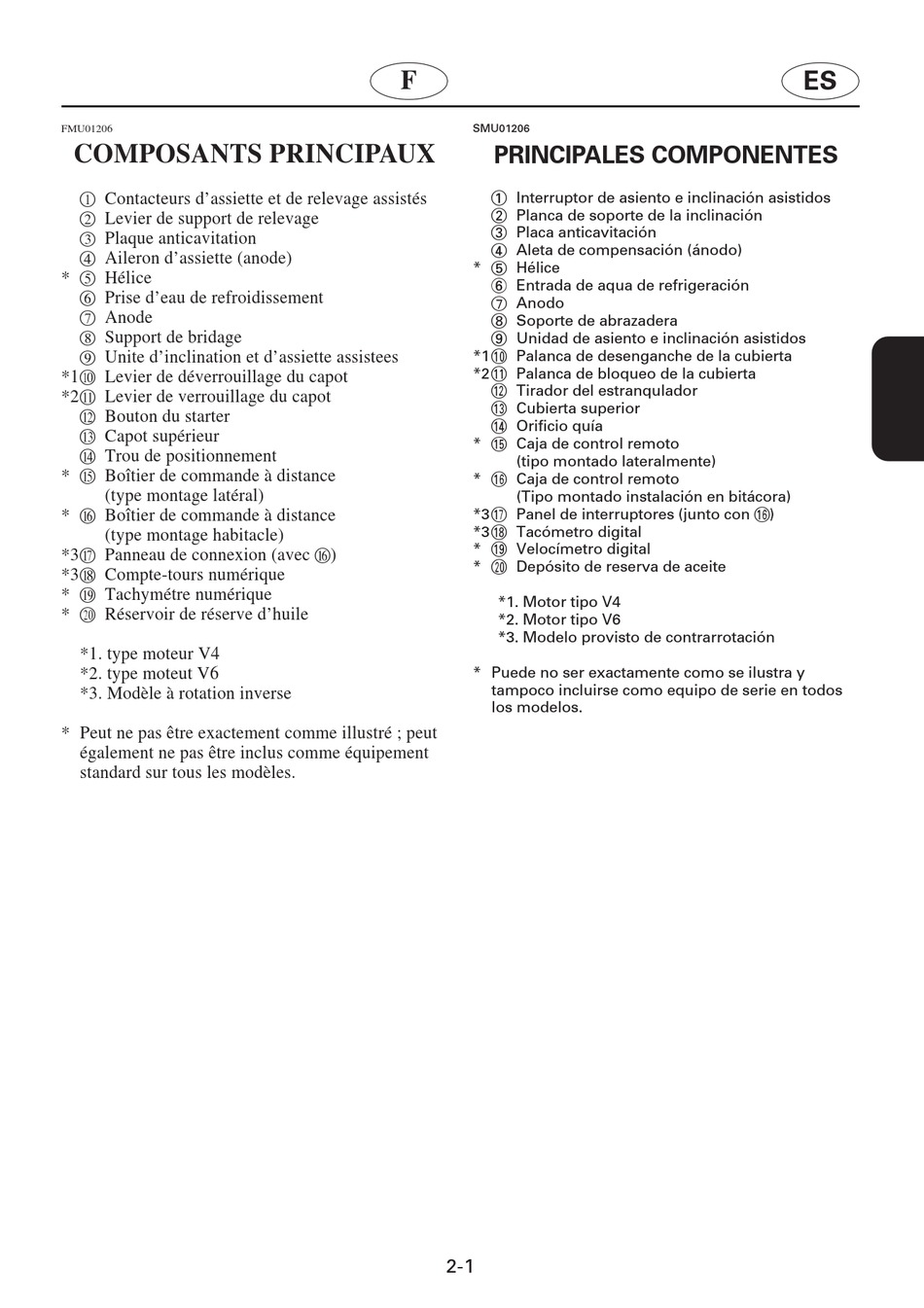

COMPOSANTS PRINCIPAUX
1
Contacteurs d'assiette et de relevage assistés
2
Levier de support de relevage
3
Plaque anticavitation
4
Aileron d'assiette (anode)
* 5 Hélice
6
Prise d'eau de refroidissement
7
Anode
8 Support de bridage
9
Unite d'inclination et d'assiette assistees
0
*1 Levier de déverrouillage du capot
*2 q Levier de verrouillage du capot
w
Bouton du starter
e
Capot supérieur
r
Trou de positionnement
t
* Boîtier de commande à distance
(type montage latéral)
y
* Boîtier de commande à distance
(type montage habitacle)
*3 u Panneau de connexion (avec
i
*3 Compte-tours numérique
o
* Tachymétre numérique
* p Réservoir de réserve d'huile
*1. type moteur V4
*2. type moteut V6
*3. Modèle à rotation inverse
* Peut ne pas être exactement comme illustré ; peut
également ne pas être inclus comme équipement
standard sur tous les modèles.
F
SMU01206
* 5 Hélice
*1 0 Palanca de desenganche de la cubierta
*2 q Palanca de bloqueo de la cubierta
* t Caja de control remoto
* y Caja de control remoto
*3 u Panel de interruptores (junto con y)
*3 i Tacómetro digital
* o Velocímetro digital
y )
* p Depósito de reserva de aceite
* Puede no ser exactamente como se ilustra y
2-1
PRINCIPALES COMPONENTES
1 Interruptor de asiento e inclinación asistidos
2 Planca de soporte de la inclinación
3 Placa anticavitación
4 Aleta de compensación (ánodo)
6 Entrada de aqua de refrigeración
7 Anodo
8 Soporte de abrazadera
9 Unidad de asiento e inclinación asistidos
w Tirador del estranqulador
e Cubierta superior
r Orificio quía
(tipo montado lateralmente)
(Tipo montado instalación en bitácora)
*1. Motor tipo V4
*2. Motor tipo V6
*3. Modelo provisto de contrarrotación
tampoco incluirse como equipo de serie en todos
los modelos.
