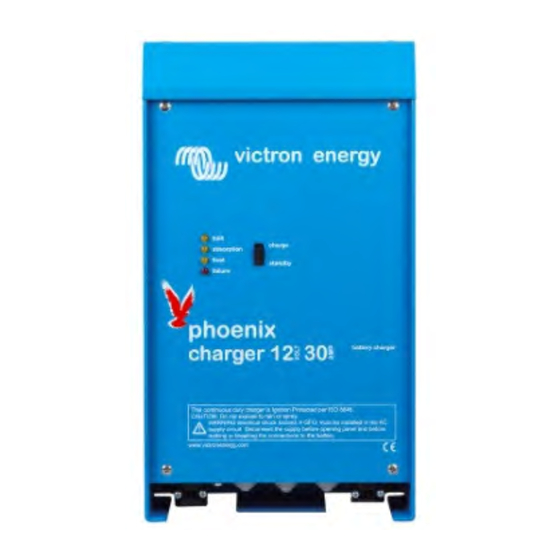

Victron energy Phoenix 12/30 User Manual

Cargador de baterías Phoenix
Phoenix charger
12V 30A
Phoenix charger
24V 25A
Victron Energy B.V. | De Paal 35 | 1351 JG Almere | The Netherlands
General phone: +31 (0)36 535 97 00 | Fax: +31 (0)36 535 97 40
E-mail: sales@victronenergy.com | www.victronenergy.com
Carga adaptable en 4 etapas: bulk – absorción – flotación – almacenamiento
El Cargador Phoenix es innovador por su sistema de gestión de carga 'autoadaptable' controlado por
microprocesador y configurable según los distintos tipos de baterías. La función 'autoadaptable' optimiza
automáticamente el proceso de carga en relación con el uso que se esté haciendo de la batería.
Siempre con la cantidad de carga adecuada: duración de absorción variable
Cuando la batería está poco descargada (por ejemplo, en un barco conectado a toma de puerto) la carga de
absorción se reduce para evitar cualquier sobrecarga. Tras una descarga profunda, la duración de la carga de
absorción aumenta automáticamente para garantizar una recarga completa de la batería.
Prevención de daños por formación de gases: función BatterySafe (ver fig. 2)
Si para obtener una recarga rápida se elige una alta corriente de carga en combinación con un alto voltaje de
absorción, el cargador Phoenix evita cualquier daño causado por la formación de gases, limitando
automáticamente el aumento del voltaje una vez alcanzado el voltaje de gaseo. (Ver fig. 2, la curva de voltaje
entre 28,8V y 30,0V).
Menor mantenimiento y deterioro cuando no se usa la batería: modo mantenimiento (fig. 1 & 2)
El modo mantenimiento se activa cuando la batería lleva más de 24 horas sin funcionar. El voltaje de flotación se
reduce hasta 2,2V/elemento (13,2V para una batería de 12V) para minimizar el gaseo y la oxidación de las placas
positivas. Una vez a la semana el voltaje vuelve a aumentar hasta el nivel de absorción para "ecualizar" la batería.
Este procedimiento impide la estratificación del electrolito y la sulfatación, unas de las mayores causas de
deterioro prematuro de las baterías.
Tres salidas para cargar tres bancos de baterías
Los cargadores Phoenix disponen de 3 salidas aisladas, 2 de las cuales se reparten la potencia total. La tercera
salida, destinada al mantenimiento de una batería auxiliar, está limitada a 4 A con un voltaje ligeramente más
bajo.
Para una mayor duración de la batería: compensación de temperatura
Cada cargador Phoenix dispone de un sensor de temperatura de batería, para reducir automáticamente el
voltaje de carga en caso de aumento de temperatura de la batería. Esta función está especialmente indicada
para baterías selladas o cuando se pueden producir importantes fluctuaciones de temperatura.
Puerto de comunicación
Los cargadores Phoenix están equipados con un puerto RS485. Con el adaptador MK1b y nuestro software
gratuito VEConfigure, este puerto permite personalizar todos los ajustes del cargador Phoenix e integrarlo en
redes informatizadas de control y gestión.
Sensor de voltaje de la batería
Para mejorar aún más la calidad de la carga, un dispositivo de medición directa del voltaje en los bornes de la
batería permite al cargador compensar las pérdidas de tensión en el cableado.
Energía Sin Límites
Para saberlo todo sobre las baterías, las configuraciones posibles y ejemplos de sistemas completos, pida
nuestro libro gratuito "Energía Sin Límites", también disponible en www.victronenergy.com
Curvas de carga: hasta voltaje de gaseo (fig.1),
U (V)
15 14,4 V 14,4 V
14
14,0 V
13
13,2 V
12
I (A)
bulk float storage
(24 h) (1 week)
50
40
30
20
10
Fig. 1
0
y superando el voltaje de gaseo (fig.2)
U (V)
15,0V
15 14,4 V
14
14,0 V
13
12
I (A)
storage bulk float
(1 week) (24 h)
50
40
30
20
10
Fig. 2
0
www.victronenergy.com
15,0V
14,4 V
13,2 V
storage storage
(1 week) (1 week)
