A l'attention de l'utilisateur
CONSEIL IMPORTANT
ATTENTION
À propos des câbles d'alimentation
Si la longueur du câble d'alimentation et du câble de mise à la
terre est supérieure à 1 m ou si vous raccordez plusieurs
amplificateurs, vous devez utiliser un raccord de tuyauterie
multiple. Voir ci-dessous pour les recommandations
concernant la jauge d'épaisseur à fils en vue du raccordement
du raccord de tuyauterie multiple à la batterie ou à la terre (en
fonction de la longueur nécessaire) :
2 2
2 AWG (33 mm ) ou 1/0 AWG (53 mm )
MRV-M1200/MRV-V500/
MRV-M500
BATTERIE TERRE
1 mètre
(Max.)
4 AWG
2
(21 mm )
Répartiteur
2 AWG (33 mm
1/0 AWG (53 mm
À la batterie Au châssis
du véhicule 
du véhicule
  Connectez tous les équipements au même point de mise à la
terre en veillant à maintenir le fil aussi court que possible.
Veillez à installer un fusible en ligne de l'ampérage correct sur
le câble d'alimentation le plus près possible de la borne
positive de la batterie.
Précautions avec les connexions des fils conducteurs
Lorsque vous utilisez des câbles conducteurs d'autres
fabricants (câble d'alimentation), utilisez les vis fournies pour
simplifier la connexion. Faire correctement les connexions en
se référant à la description suivante. Si vous avez des doutes,
contactez votre revendeur.
1. Vérifier le calibre des fils.
• Taille du fil requise
– Conducteur de la batterie/Conducteur de mise à
la terre.....................................................4 AWG (21 mm
– Conducteur de mise sous tension
télécommandée ..............................12 AWG (3 mm
MRV-M1200 / MRV-V500 / MRV-M500
• Si le calibre des fils utilisés est inconnu, se renseigner
auprès du revendeur.
2. Retirer l'isolation des bouts des fils de connexion de 7
– 10 mm (9/32" – 3/8").
7 – 10 mm
(9/32" – 13/32")
Côté extrémité du
conducteur du produit
Entortillez l'extrémité
des fils conducteurs
REMARQUES :
• Si la longueur des conducteurs avec l'isolation retirée est trop
courte, une connexion incorrecte risque de se produire et
cela peut provoquer une panne de fonctionnement ou
l'interruption du son.
• D'autre part, si la longueur du conducteur est trop longue,
un court-circuit électrique risque de se produire.
3. Serrez la vis pour fixer le fil.
Avant de faire cette connexion, utiliser la gaine
rétrécissable isolante afin de couvrir les câbles
dénudés dépassant la borne.
Vis
2
) ou
2
)
Conducteur de
la batterie

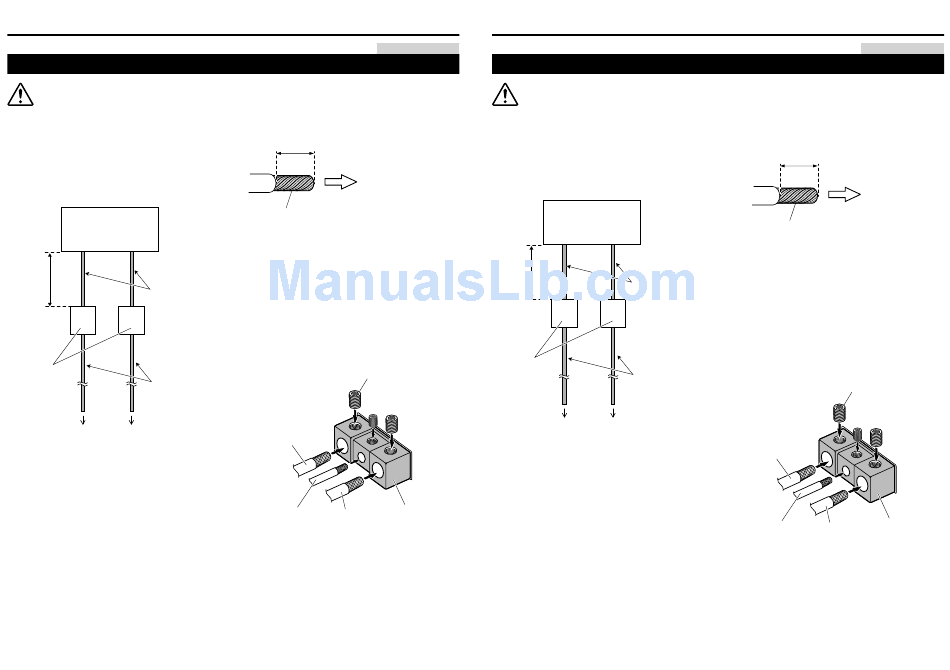

Fig. 1
Conducteur de mise
Conducteur de
sous tension
mise à la terre
télécommandée
REMARQUES :
• Utiliser uniquement les vis fournies.
• Par mesure de sécurité, connecter les fils de la batterie en
dernier.
• Pour éviter le débranchement des conducteurs ou de faire
tomber l'appareil, ne pas saisir les conducteurs lors du
transport de l'appareil.
2
)
2
)
Información para los clientes
Français
CONSEJO IMPORTANTE
PRUDENCIA
Acerca de los cables de la fuente de energía
Si la longitud de los cables de tierra y de alimentación supera 1
m, o si conecta más de un amplificador, deberá utilizar un
bloque de distribución. Consulte más abajo para saber cuáles
son las longitudes de cable recomendadas para la conexión
del bloque de distribución entre la batería y tierra (depende de
la longitud de cable necesaria):
2
2 AWG (33 mm ) o 1/0 AWG (53 mm
MRV-M1200/MRV-V500/
Fig. 2
BATERÍA
1 m
(máx.)
Bloque de
distribución
A la batería
del vehículo
  Conecte siempre que sea posible todo el equipo en el mismo
punto de tierra reduciendo al máximo la distancia del
cableado.
No olvide instalar un fusible en línea de las especificaciones
adecuadas en el cable de alimentación situado junto al
Borne d'alimentation
terminal positivo de la batería.
électrique
Precauciones durante la conexión de alambres
Si utiliza cables de otros fabricantes (cable de fuente de
Fig. 3
alimentación), utilice los tornillos suministrados para simplificar
la conexión. Asegúrese de efectuar correctamente las
conexiones siguiendo el procedimiento que se describe a
continuación. Si tiene dudas sobre la forma de hacer las
conexiones, consulte a su distribuidor.
1. Compruebe el tamaño de los alambres.
• Tamaño de cable requerido
– Cable de la batería/Cable de
tierra ........................................................4 AWG (21 mm
MRV-M1200 / MRV-V500 / MRV-M500
– Cable para encendido
remoto ...................................................12 AWG (3 mm
• Si no conoce el tamaño del alambre empleado, consulte
a su distribuidor.
2. Quite aproximadamente 7 – 10 mm de aislación de
los extremos de los alambres.
2
)
MRV-M500
TIERRA
NOTAS:
• Si el largo de los conductores sin aislación es demasiado
corto, las conexiones podrán quedar mal hechas, lo que a su
4 AWG
2
(21 mm ) vez podrá causar fallas de operación o interrupciones en el
sonido.
• Por otro lado, si los conductores sin aislación son demasiado
largos, podrán producirse cortocircuitos eléctricos.
3. Apriete el tornillo para fijar el cable.
Antes de hacer esta conexión, use un manguito
aislante contraíble para cubrir los cables expuestos
que sobresalen del terminal.
2
2 AWG (33 mm ) o
2
1/0 AWG (53 mm )
Al chasis del
vehículo 
Fig. 1
Cable de la batería
Cable para encendido
remoto
NOTAS:
• Use sólo los tornillos incluidos.
• Por razones de seguridad, conecte los cables de a batería al
final.
• Para evitar la desconexión de los alambres o la caída de la
unidad, asegúrese de no coger los alambres para transportar
la unidad.
2
)
Español
2
)
7 – 10 mm
Extremo del
conductor del
producto
Retuerza la punta
de los cables
Fig. 2
Tornillos
Terminal de suministro
Cable de tierra
de energía
Fig. 3
