Aduro 1-1 & Aduro 1-1SK

Aduro 1-1 Limestone

•

Brugsvejledning

Bedienungsanleitung

User Manual

Mode d'emploi

•

Eldningsinstruktion

Ecolabel - EN 13240

www.aduro.dk / www.aduro.no / www.adurofire.de / www.adurofire.com

www.adurofire.se / www.aduro.fr

Version 5

Need help?

Do you have a question about the 1-1 and is the answer not in the manual?

Questions and answers

Summary of Contents for ADURO 1-1

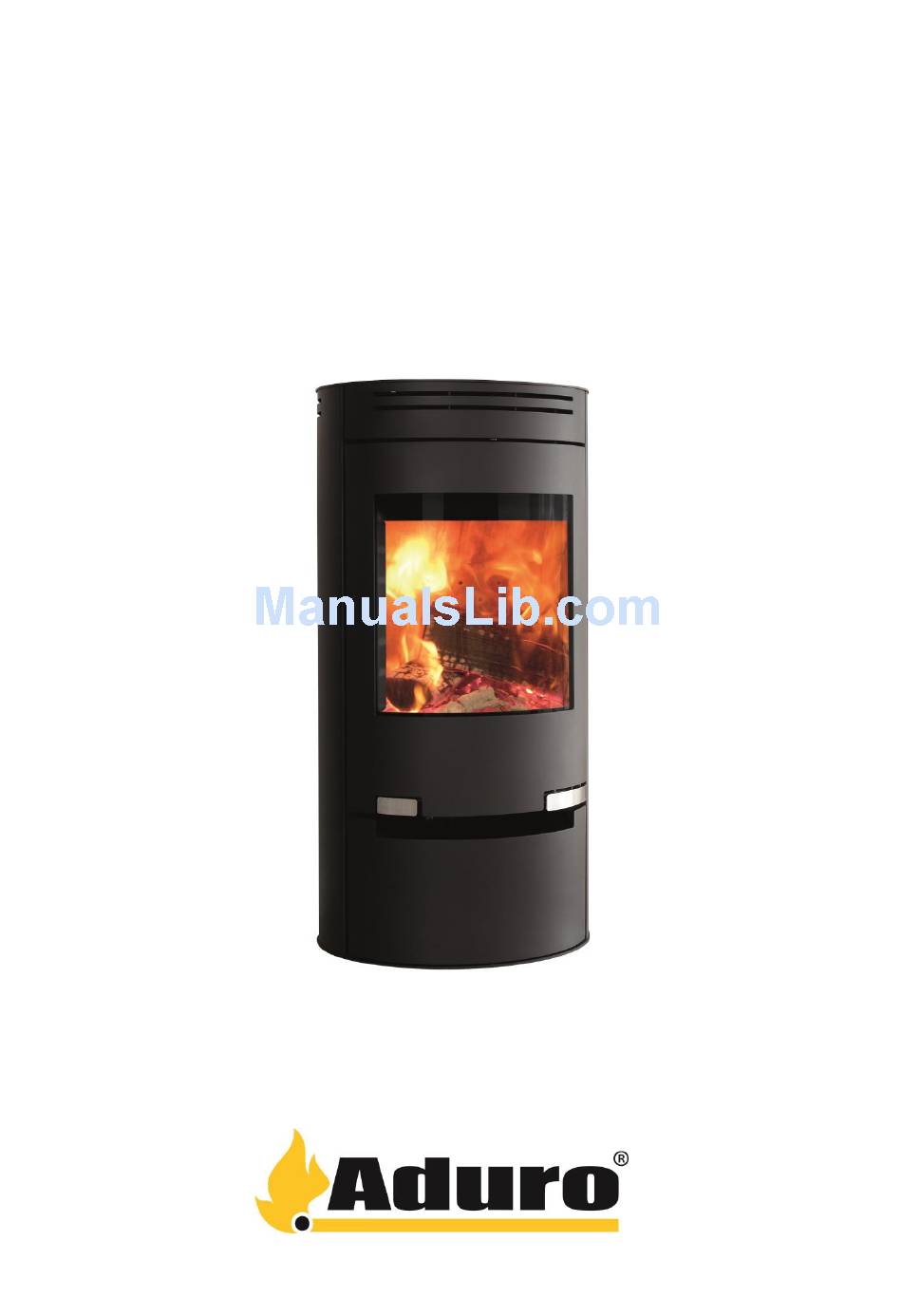

Page 1 Aduro 1-1 & Aduro 1-1SK Aduro 1-1 Limestone • • Brugsvejledning Bedienungsanleitung User Manual Mode d’emploi • Eldningsinstruktion Ecolabel - EN 13240 www.aduro.dk / www.aduro.no / www.adurofire.de / www.adurofire.com www.adurofire.se / www.aduro.fr Version 5...
Page 2 Dansk _______________________________________________________________________________________________________________________________ Tillykke med din nye Aduro brændeovn! For at få mest mulig glæde og nytte af din nye Aduro brændeovn, er det vigtigt, at du læser betjeningsvejledningen grundigt, inden brændeovnen installeres og tages i brug. 1.0 Generelt 1.1 Godkendelser Aduro 1-1/1-1SK/1-1 Limestone opfylder den europæiske standard EN 13240 samt Norsk standard NS 3058 og er...
Page 3 Alternativt kan du lade de ildfaste sten og støbejernsristen blive i brændkammeret og herefter fylde det op med overskudsemballage, så de løse dele fastholdes. På Aduro 1-1SK og Aduro 1-1 Limestone fjernes ligeledes sten, dyvler og metalbeslag fra udtræksskuffen samt fedtstens-/limestonetoppen.
Page 4 _______________________________________________________________________________________________________________________________ I Norge gjelder følgende regler: Ved plassering mot forskriftsmessig brannmur skal avstanden minimum være 5 cm bak og 30 cm til siden. Afstand til brændbart materiale Bag ovn Bag ovn med Hjørneopstilling Ved siden af ovn Møbleringsafstand isoleret røgrør foran ovn 17 cm 12 cm...
Page 5 (der dækker bagudgangen). Er ovnen (Aduro 1-1SK & 1-1 Limestone) monteret med bagudgang, monteres de tre justerbare holdere mellem inderovnen og undersiden af stenen. Højden kan justeres på holderne, således at holderne sidder i spænd halvvejs under stenen.
Page 6 Når der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet nederst under lågen. Sekundær spjæld Primær spjæld Bemærk: betjeningsgreb bliver varme, når brændeovnen bruges. Anvend derfor den medfølgende handske til betjening af ovnen. På www.aduro.dk www.aduro.no kan du finde en film, som giver råd om optænding og fyring i brændeovnen.
Page 7 Rudeskyllet, der forhindrer sod på glasset, styres ligeledes af dette spjæld. Aduro-nøgle: denne nøgle medfølger ovnen og har til formål at lette betjeningen af sekundærspjældet. Nøglen påmonteres „grebet“, så du nemt kan justere lufttilførslen fra side til side. Mod højre skruer du op for lufttilførslen og mod venstre skruer du ned.
Page 8 30 cm og ca. 10 x 10 cm i tykkelse. Der er også anvendt en ”standard” skorsten til testen. I praksis kan disse forhold ændre sig. Derfor har du mulighed for at indstille Aduro-tronic automatikken til lige netop dine forhold.
Page 9 Vådt træ kan give sodpletter på ruden. De fjernes dog let med en fugtig klud, som du dypper i kold aske fra ovnen og gnider på det tilsodede glas. Der findes også rengøringsmidler, der er specielt egnet til at fjerne sod fra ruden, fx Aduro Easy Clean svampen. Brændkammeret De gule plader i brændkammeret slides naturligt og bør udskiftes, når der kommer revner på...
Page 10 Disse dele kan købes som reservedele. 8.1 Online garantiregistrering Aduro giver dig mulighed for at udvide ovenstående garanti på din brændeovn fra to til fem år. Du skal blot gå ind på vores hjemmeside www.aduro.dk...
Page 11 _______________________________________________________________________________________________________________________________...
Page 12 Herzlichen Glückwunsch zum Erwerb Ihres neuen Aduro Kaminofens! Bitte lesen Sie diese Bedienungsanleitung gründlich durch, bevor Sie mit der Montage beginnen oder den Ofen in Betrieb nehmen. Wir wünschen Ihnen viel Spaß mit Ihrem neuen Aduro 1-1/1-1SK/1-1 Limestone Kaminofen. 1.0 Allgemeines 1.1 Zulassungen...
Page 13 Limestone) sollen auch entfernt werden bevor weitere Handtierung. 2.0 Montage der Speckstein- und Limestoneverkleidung Aduro 1-1SK und Aduro 1-1 Limestone sind mit Stein verkleidet. Um Schäden zu vermeiden ist es sehr wichtig, folgenden Vorschriften zu folgen. Bitte behandeln Sie die Steine sehr vorsichtig! Die Topplatte liegt bei der Lieferung auf dem Ofen und wird bevor weitere Hantierung entfernt.
Page 14 Deckplatte (die Platte, die den Rauchabzug hinten deckt) umgetauscht werden. Ist der Ofen (Aduro 1-1SK und 1-1 Limestone) mit Abgang hinten montiert, werden die drei justierbaren Halter zwischen Innerofen und Unterseite montiert. Die Höhe der Halter kann justiert werden, damit die Halter halbwegs unter den Stein eingespannt werden.
Page 15 Der Kaminofen ist für Holz, Holzbriketts und Braunkohle geeignet. (Wenn Sie Braunkohlebriketts benutzen, muss die Primäre Luftzufuhr immer offen sein, d.h. die Aduro-tronic Automatik muss demontiert werden). Das Bundes- Immissionsschutzgesetz schreibt vor, dass nur trockene naturbelassene Hölzer (Feuchtigkeitsgehalt höchstens 18 %) als Brennstoff für Kleinfeuerstätten verwendet werden dürfen.
Page 16 _______________________________________________________________________________________________________________________________ 4.3 Anzünden und Anheizen Das Anzünden ist für einen schnellen und effektiven Start der Verbrennung von großer Bedeutung. 1) Öffnen Sie sowohl die primäre Luftzufuhr/Anlaufschieber unten an der Tür als auch die sekundäre Luftzufuhr oben hinter der Tür. Die sekundäre Luftzufuhr ist geschlossen wenn der Schieber nach links geschoben ist und offen, wenn der Schieber nach rechts geschoben ist.
Page 17 Aduro-Schlüssel: dieser Schlüssel ist beigelegt und erleichtert die Bedienung der sekundären Luftzufuhr. Montieren Sie den Aduro-Schlüssel auf der sekundären Luftzufuhr, wie hier gezeigt. Die Luftzufuhr ist geschlossen wenn der Schieber nach links geschoben ist und offen, wenn der Schieber nach rechts geschoben ist. Nach Verwendung können Sie den Schlüssel an der Kante der Schublade verwahren.
Page 18 Testen wurde außerdem ein „Standardschornstein“ verwendet. In der Praxis können diese Verhältnisse natürlich variieren. Die Aduro-tronic lässt sich daher genau auf die Verhältnisse Ihres Kaminofens einstellen. Wenn Sie möchten, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden soll (z. B. wenn Sie einen etwas engeren Schornsteinzug haben, Ihre Holzscheite etwas größer sind oder Sie noch seltener nachlegen möchten):...
Page 19 Küchenrolle, eventuell mit ein bisschen Wasser und ein wenig Asche darauf, zu reinigen. Zuletzt mit trockener Küchenrolle abtrocknen. Wenn diese Reinigung durchgeführt wird, muss das Glas kalt sein. Am besten benutzten Sie jedoch den Aduro Easy clean Schwamm. Die Brennkammer Die effektive Isolierung der Brennkammer kann mit der Zeit verschleißen.
Page 20 Bitte füllen Sie innerhalb von einem Monat das Formular vollständig aus. Voraussetzung für die Garantieleistung ist, dass das Gerät gemäß vorliegender Bedienungsanleitung installiert und betrieben wurde. 9.0 Fragen und Antworten Haben Sie weitere Fragen betreffend Aduro Kaminöfen - dann sehen Sie bitte www.adurofire.de. Viel Vergnügen!
Page 21 Congratulation with your new wood burning stove! In order to get the best possible pleasure and benefit from your new Aduro wood burning stove, it is important that you read this User Manual thoroughly before you install your wood burning stove and start to use it.
Page 22 To facilitate cleaning and for the best use of the convection air, we recommend that you leave a distance of approximately 5–10 cm to the wall. The Aduro 1-1/1-1SK/1-1 Limestone is built as a convection stove. This means that air from the room circulates between the inner stove and the outer covering. As a result, the...
Page 23 (located on the top outlet above the stove) with the cover plate (that covers the rear outlet). If the pipe is connected to the back of the stove (Aduro 1-1SK and Aduro 1-1 Limestone), then place the 3 adjustable “holders”...
Page 24 _______________________________________________________________________________________________________________________________ 3.3 Connection to a brick chimney If the stove is being connected to a brick chimney, the rear outlet should be used, or a curved flue pipe via the top outlet. After measurement, a hole is made in the chimney in which the pipe sleeve is placed and fireplace mortar is used to seal it in place.
Page 25 _______________________________________________________________________________________________________________________________ 4.3 How do I light a fire in the wood burning stove? The fire lighting method is very important for starting combustion quickly and efficiently. 1) Open the primary air intake/damper under the door and open the secondary air intake behind the door. The primary damper is used at the start to get the fire going, while the secondary air intake keeps the fire burning evenly.
Page 26 Aduro Key: provides easier control of the secondary damper. The key is fitted onto the control handle, so you can more easily adjust the airflow from side to side. Turning to the left decreases the airflow, and turning to the right increases the airflow.
Page 27 18%. Standard size logs are approx. 30 cm long and 10 x 10 cm in thickness. A standard chimney was also used for testing. In practice, such circumstances can differ, which is why the Aduro- tronic control can be adjusted to your circumstances. If you want a slower intake of primary air: (e.g. for a slower flue draught, larger sized wood or for longer intervals between stoking) Adjust the screw on the front of the control level using a small allen key to slow closure rate.
Page 28 If the wood you burn is too moist, you will get soot stains on the glass pane. They can be easily removed using a damp cloth that you dip in cold ash and rub on the sooty glass. Special cleaning agents are also available to remove soot from glass, i.e. the Aduro Easy Clean pad. Combustion chamber The yellow tiles in the combustion chamber eventually wear out and they should be replaced when the cracks are more that 0.5 cm.
Page 29 These parts can be purchased as spare parts. 8.1 Free online warranty registration Aduro will give you the opportunity to extend the above warranty on your wood burning stove from two to five years. All you need to do is to access our website at www.adurofire.com...
Page 30 Gratulerar med din nya braskamin från Aduro! För att du ska få så stor glädje och nytta som möjligt av din nya braskamin från Aduro är det viktigt att du läser genom bruksanvisningen noga innan du installerar och använder kaminen.
Page 31 Din återförsäljare kan också ge råd om installationen. Det är viktigt att du uppfyller alla gällande nationella och europeiska bestämmelser och förordningar vid installation av braskaminen. För att kaminens funktion och säkerhet skall kunna garanteras rekommenderar vi att installationen utförs av en fackman. Våra återförsäljare av Aduro kan rekommendera lämpliga montörer, se www.adurofire.se.
Page 32 3.2 Röranslutning Vid leverans från fabriken är Aduro 1-1/1-1SK/1-1 Limestone försedd med ett rökrör högst upp. Om du vill leda ut röken på kaminens baksida tar du av den runda plåten från bakplåten längst upp på kaminen och byter sedan ut rökstosen (som sitter vid toppanslutningen ovanpå...
Page 33 _______________________________________________________________________________________________________________________________ 3.3 Anslutning till murad skorsten Om braskaminen ska anslutas till en murad skorsten används den bakre utgången eller ett böjt rökrör via toppanslutningen. Mät noga och gör sedan hål i skorstenen. Sätt väggenomföringen på plats och täta muren med murbruk.
Page 34 _______________________________________________________________________________________________________________________________ 4.3 Hur tänder jag braskaminen? Tändningen spelar stor roll när du vill uppnå snabb och effektiv förbränning. 1) Börja med att öppna primärspjället/startspjället längst ner under luckan och sekundäröppningen/ sekundärspjället högst upp bakom luckan. Primärspjället används i början för att få fyr på brasan, medan sekundärluften håller brasan vid liv.
Page 35 Aduro-nyckel: Den här nyckeln medföljer kaminen och används för att sköta sekundärspjället. Nyckeln sätts fast på ”handtaget“ så att du kan justera lufttillförseln från sida till sida. Dra spjället åt höger för att öka lufttillförseln och åt vänster för att minska den.
Page 36 ”standard“-skorsten. I verkligheten kan förhållandena se annorlunda ut. Därför har du möjlighet att ställa in Aduro-tronic-automatiken utifrån just dina förhållanden. Om du vill att primärspjället ska stängas lite långsammare (t.ex. om du har lite mindre drag i skorstenen, om veden är större eller om du inte vill behöva fylla på...
Page 37 Fuktig ved kan ge sotfläckar på glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska från kaminen och gnider på det sotade glaset. Det finns även rengöringsmedel som är särskilt avsedda för borttagning av sot på glaset, fx Aduro Easy Clean svampen. Brännkammaren De gula plattorna i brännkammaren slits naturligt och bör bytas ut när de har fått sprickor som är mer än en halv...
Page 38 (eldfasta stenar, glas, packningar, skenor, gjutjärnsgaller och handtag), eftersom dessa slits genom vanlig användning. De här delarna kan köpas som reservdelar. 8.1 Garantiregistrering på nätet (gratis) Aduro ger dig möjlighet att utöka ovanstående garanti på braskaminen från två till fem år. Du kan bara gå in på vår hemsida www.adurofire.se och registrera din nya braskamin i vår garantidatabas.
Page 39 _______________________________________________________________________________________________________________________________ Félicitations pour l’acquisition de votre nouveau poêle Aduro. Pour pouvoir profiter au mieux de votre nouveau poêle à bois Aduro, il importe que vous lisiez minutieusement le manuel d’utilisation avant d’installer le poêle et de le mettre en service.
Page 40 Lorsque le poêle est installé contre des matériaux inflammables, des exigences sont fixées en ce qui concerne l’écart au feu à respecter. Le poêle Aduro 1-1/1-1SK/1-1 Limestone doit être installé à 17 cm de distance au moins de matériaux inflammables à l’arrière et à 45 cm au moins sur les côtés. Ne placer aucun meuble devant le feu à...
Page 41 3.2 Raccordement du conduit de fumée Lorsque le poêle Aduro 1-1/1-1SK/1-1 Limestone quitte l’usine, la sortie de fumée est fixée sur le dessus. Si vous désirez que la sortie de fumée soit positionnée à l’arrière, enlever la plaque ronde au dos du poêle puis remplacer la sortie de fumée (situé...
Page 42 _______________________________________________________________________________________________________________________________ 3.3 Raccordement à une cheminée en maçonnerie Si le poêle à bois est à raccorder à une cheminée en maçonnerie, utiliser la sortie arrière ou un tuyau d’évacuation des fumées recourbé par la sortie du dessus. Après avoir pris les mesures, faire un trou dans la cheminée, là où il faut placer le manchon dans le mur, puis rendre le mur étanche avec du mortier pour cheminées.
Page 43 Remarque: la poignée de commande devient chaude lors de l’utilisation du poêle. Utiliser dès lors le gant qui est fourni pour manier celle-ci. Sur notre site www.aduro.fr, vous trouverez une vidéo vous donnant des conseils sur l'allumage et la combustion de votre poêle.
Page 44 à bois aura une combustion propre à l’aide de l’air tertiaire visible au fond de la chambre de combustion. Clefs Aduro: ces clefs sont jointes au poêle et ont pour but de faciliter le maniement du clapet d’air secondaire. La clef a la forme d‘une poignée pour vous permettre ainsi d’ajuster facilement l’amenée d’air d’un côté...
Page 45 Si vous tournez la vis vers la droite, le temps de fermeture augmente et si vous la tournez vers la gauche, le temps de fermeture diminue. L’Aduro-tronic doit se toujours fermer avant 6 minutes.
Page 46 Il existe aussi des produits de nettoyage qui conviennent particulièrement pour enlever les tâches de suie des vitres – p.ex les éponges en laine d‘acier Aduro. Chambre de combustion Les plaques jaunes situées dans la chambre de combustion s’usent naturellement et doivent être remplacées...
Page 47 8.1 Garantie en ligne (gratuite) Aduro vous donne la possibilité de prolonger la garantie mentionnée ci-dessus de deux à cinq ans. Il vous suffit de visiter notre site internet: www.aduro.fr et d’enregistrer votre nouveau poêle à bois sur notre base de données pour la garantie.
