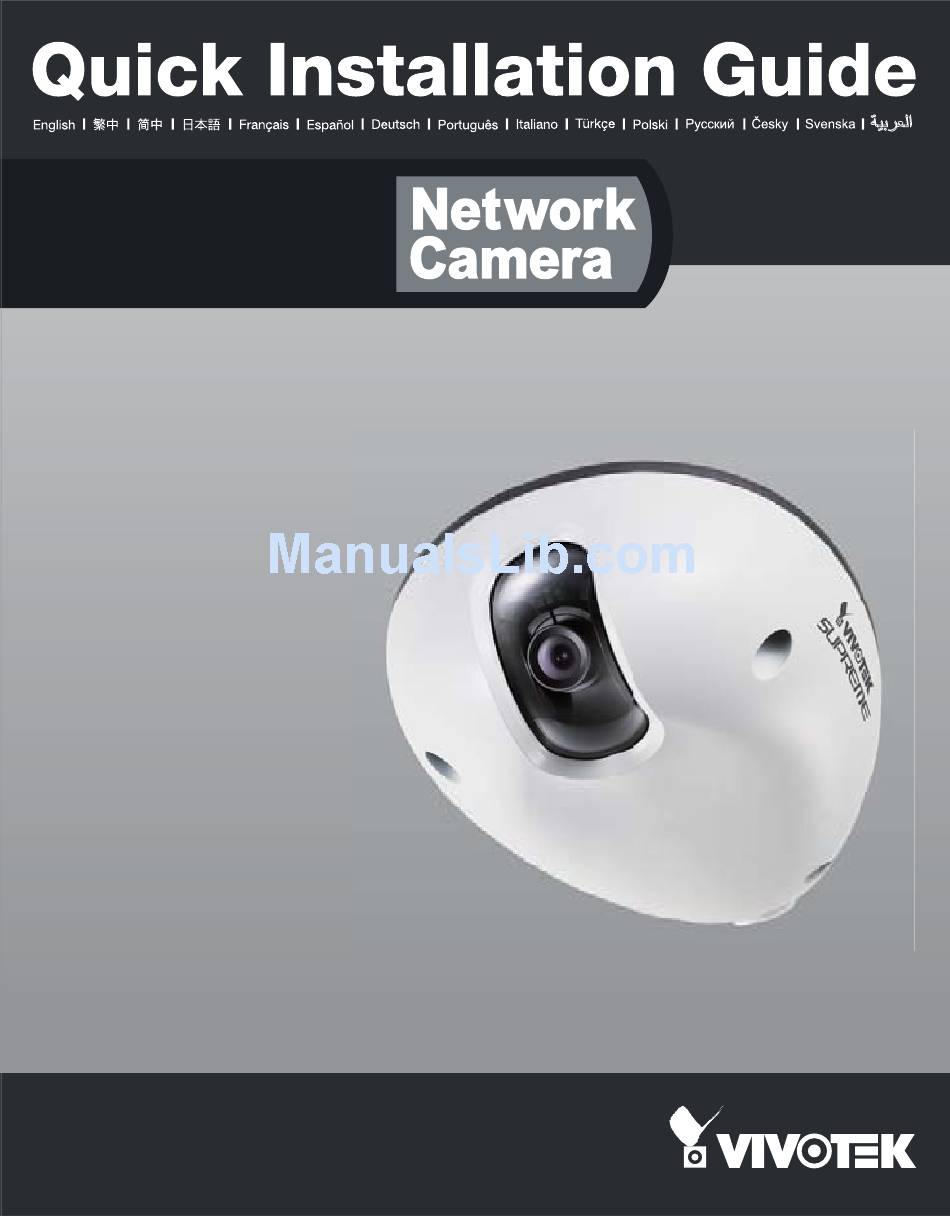

- Page 1 MD8562/8562D 2MP . Vandal-proof . Mobile Surveillance...
- Page 2 インストール前の注意 煙や異常なにおいに気が付いたら、直ちに 使用温度については、ユーザーマニュ ネットワークカメラの電源を切ってください。 アルを参照してください。 このような場合が生じたら、お買い求めに なった販売店にご連絡ください。 不安定な場所にネットワークカメラを置 雷が鳴っている時は、ネットワークカメ かないでください。 ラに触れないでください。 ネットワークカメラに針のような物を差 ネットワークカメラを落とさないでくださ し込まないでください。 い。 JP - 31...
- Page 3 パッケージ内容の確認 MD8562 MD8562D (電源コード付属) (PoE) 汎用I/Oターミナルブロック Ethernet 10/100 RJ45プラグ マイク入力 (ピンク) 電源コードソケット (黒) アライメントステッカー ソフトウェアCD クイック インストール ガイド / 保証書 アース / ねじ シリカゲル / RJ45 メス/メスカプラー ドライバーr JP - 32...
- Page 4 各部の説明 内側ビュー リセットボタン ステータス LED レンズ ネジ穴 MicroSD/SDHC カードスロット 外側ビュー 重要！ カメラを設置する前にMACアドレス を書き留めておいてください。 防水レベル：IP67 JP - 33...
- Page 5 ハードウェア･インストレーション まず、付属のドライバーでカメラベースからドームカバーを外します。必要に応じてMicroSD/SDHCカード を装着します。 破壊防止ネジ ドームカバー プラスチックカバー カメラベース 以下の手順に従ってカメラを天井または壁に取り付けます。 1. 付属の割り付けステッカーを天井または壁に貼ります。 2. ステッカー上の3つのネジの円を利用して、天井または壁にパイロットホールを3個開けます。そして必 要があればプラスチックアンカーをハンマーで穴に取り付けます。 3. このネットワークカメラは天井/壁を通して、または側面からの配線で設置できます。天井/壁にケーブル を通す場合は、図のようにケーブル孔Aを開けます。ケーブルをドームカバー側面に通す場合は、プラ スチックカバー(B)を外してください。 4. カメラベースの穴3箇所に対応するネジを入れ、ドライバーでカメラベースを固定します。 天井取り付け JP - 34...
- Page 6 壁取り付け 重要！ 湿気を防ぐため、ネジは確実に締 めてください。 アース線の設置 下図に示されるように、付属のアース線をネジ穴に固定し、線を取り回して他端を接続ボックスまたは接地 された導管につなぎます。 JP - 35...
- Page 7 ネットワーク デベロッパー 汎用接続 (PoEを持たない) (MD8562D) 1. 外部DI装置を使う場合は、汎用I/Oターミナルブロックから接続します。 2. ネットワークカメラをスイッチにつなげるには、RJ45メス/メスカプラーを使用します。 PCにネットワークカメラがつながている場合、カテゴリー5クロスケーブルを使用します。 3. 電源ケーブルを使ってネットワークカメラをコンセントにつなげます。 + : デジタル出力 - : デジタル入力 イーサネットスイッチ JP - 36...
- Page 8 パワー･オーバー･イーサネット(PoE) (MD8562) PoE対応スイッチを使用する場合 カメラはPoEに適合しているため、電源およびデータ送信を一本のイーサネットケーブルによって行うこ とができます。イーサネットケーブルでカメラをPoE対応スイッチに接続するには、以下の図を参考にし てください。 PoEスイッチ 註： この設備は 、外部機器に接続せず 、PoEネ ッ ト ワークのみに接続されます 。 PoEに対応しないスイッチを使用する場合 PoEパワーインジェクタ(オプション)を使用して、カメラとPoEに対応しないスイッチを接続してください。 PoEパワーインジェクタ (オプション) 非PoE交换机 JP - 37...
- Page 9 IPアドレスの割り当て 1. ソフトウェアCDのSoftware Utilityディレクトリから「Installation Wizard 2」を実行します。 2. プログラムが、あなたのネットワーク環境の分析を行います。あなたのネットワークが分析された後、 「Next」ボタンをクリックしてプログラムを続行してください。 Installation Wizard 2 3. プログラムは同じLAN上でVIVOTEKビデオレシーバー、ビデオサーバー、またはネットワークカメラを検 索します。 4. 短い検知時間の後、メインインストール画面がポップアップ表示されます。MACアドレスのうち、カメララベ ルまたはパッケージにあるシリアル番号に印刷されたものをダブルクリックして、ネットワークカメラのブラ ウザ管理セッションを開きます。 00-02-D1-10-83-23 192.168.5.151 MD8562 0002D108323 JP - 38...
- Page 10 使用可能 1. ネットワークカメラのブラウザ管理セッションは下図のように表示されます。 2. カメラよりライブ画面が表示されます。複数のカメラで構成された環境では、ソフトウェアCDから32チャ ンネル録画ソフトウェアをインストールできます。インストールの詳細は、関連ドキュメントをご参照くださ い。 設定の詳細は、ソフトウェアCDのユーザーマニュアルを参照してください。 レンズの調整 ビューアングルの調整 レンズモジュール側面のネジを緩 めます(取り外さない)。 右に示されるように、レンズを必要 な角度に調節します。 調節が済んだらネジを締めてレン ズの方向を固定し、衝撃や振動に 耐えられるようにします。 90° JP - 39...
- Page 11 カメラ焦点の微調整 このネットワークカメラの焦点は工場デフォルトでは1.0mから無限大です。もし1.0m未満の対象に焦点を 合わせたい、または焦点が合わない場合は、以下の方法で微調整を行ってください。 1. レンズ固定ネジを緩めます。 2. レンズを回して画像が鮮明になるよう微調整を行い ます。 3. レンズ固定ネジを締めます。 レンズ固定ネジを緩めます。 終了 アルミホイル真空バッグを開封し、吸湿剤を取り出し ます。付属の吸湿剤をドームカバー内側に取り付け ます。(ドームカバーを開ける毎に吸湿剤は交換して ください。) カメラにドームカバーを付けます。ドームの ネジを付属のドライバーで固定します。最後 に、カメラのあらゆる部分がしっかり設置され ていることを確認します。 重要！ 湿気を防止するため、ネジは確 実に締めてください。 JP - 40...
- Page 12 P/N:625015501G Ver1.1 Copyright 2011 VIVOTEK INC. All rights reserved.
