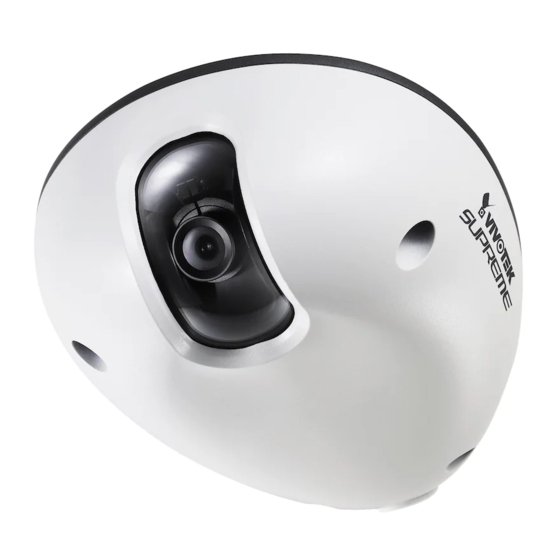

Vivotek MD8562 Quick Installation Manual
Hide thumbs
Also See for MD8562:
- User manual (191 pages) ,
- Quick installation manual (13 pages) ,
- Specification (6 pages)
Subscribe to Our Youtube Channel
Related Manuals for Vivotek MD8562
Summary of Contents for Vivotek MD8562
- Page 1 MD8562/8562D 2MP . Vandal-proof . Mobile Surveillance...
- Page 2 安装警告 如果网络摄像头冒烟或有异常气味，请立 工作温度请参考用户手册。 即关闭。 如果发生上述情况请联系您的经销商。 闪电时不要接触网络摄像头。 切勿将网络摄像头放置在不稳定的表 面上。 切勿在网络摄像头中插入任何物体，如针 切勿使网络摄像头坠落。 状物等。 SC - 21...
- Page 3 檢查包装內容 MD8562 MD8562D (附电源线) (PoE) 标准 I/O 接线端子 以太网 10/100 RJ45 插头 麦克风输入(粉色) 电源线插槽(黑色) 校正贴纸 软件CD 快速安装向导 / 保修卡 地线 / 螺钉 防潮包 / RJ45 接口连接器 螺丝刀 SC - 22...
- Page 4 物理描述 内视图 重置按鈕 状态LED指示灯 镜头 螺纹孔 MicroSD/SDHC卡 插槽 外部视图 重要提示！ 请在安装摄像头之前先记录下 MAC地址。 防水等级：IP67 SC - 23...
- Page 5 硬件安装 首先，使用随附的螺丝起子卸下摄影机基座上的半球型外壳。依需求将MicroSD/SDHC卡插入。 防拆螺丝 圆盖 塑料盖板 摄影机基座 然后依下列步骤将摄影机架设在天花板或墙壁上。 1. 将随附的校准贴纸贴在天花板/墙壁上。 2. 依照贴纸上的三个螺丝定位孔，在天花板钻出三个导孔。然后依需求将塑料锚钉敲入导孔中。 3. 本网络摄像机可以使用穿过天花板/墙壁或从侧面的电缆走线路径来安装。如果你想让电缆馈通天 花板/墙壁，请按如下图所示钻一个电缆穿孔。如果电缆要穿过侧面的圆顶盖，请卸下塑料盖板 (B)。 4. 将螺丝穿过基座相对应的三个导孔，并以螺丝起子固定基座。 吊顶式安装 SC - 24...
- Page 6 壁挂式安装 重要提示！ 请将螺丝锁紧，以杜绝水气。 安装地线 如下图所示，拧紧接地线其中一侧的螺丝孔，按电路走线路径，另一端连接到一个接线盒或接地导 管。 SC - 25...
- Page 7 网絡連線 标准连接(不使用PoE) (MD8562D) 1. 如果您有外部DI设备，请通过标准 I/O 接线端子进行连接。 2. 使用提供的 RJ45 插孔连接器将网络摄像头连接到开关。 网络摄像头直接连接 PC 时请使用第五类交叉线缆。 3. 将摄像头随附的电源线连接至电源插座。 + : 数字输出 - : 数字输入 以太网交换机 SC - 26...
- Page 8 以太网供电(PoE) (MD8562) 使用支持PoE的交换机时 该摄像头支持PoE，允许电力和数据通过以太网线缆进行传输。参阅下图，通过以太网线缆将摄 像头与PoE交换机相连接。 PoE交换机 注意 该设备仅与 PoE 网络相连 ， 由网线供电而无 需外部电源线连接。 當使用不支援PoE的交換 机 時 請另外購買PoE injector來連接攝影機與不支援PoE的交換 机 。 PoE馈电机 (可选) 非PoE交换机 SC - 27...
- Page 9 分配IP地址 1. 运行软件 CD 中 Software Utility (软件实用工具)目录下的 安装向导 。 2. 程序将会对您的网络环境进行分析。分析完网络后，请单击 下一步 按钮以继续运行程序。 Installation Wizard 2 3. 程序将搜索同一局域网中的VIVOTEK视频接收器、 视频服务器或网络摄像头。 4. 在简易检索后， 将弹出主要的安装窗口。 双击与摄影机标签上标记的地址相符的MAC地址或包装箱 标签上的序列号， 以打开带网络摄像机的浏览器會話視窗。 00-02-D1-10-83-23 192.168.5.151 MD8562 0002D108323 SC - 28...
- Page 10 准备使用 1. 带网络摄像机的浏览器会话将提示如下内容。 2. 您应能从您的摄影机中观看到现场视频。 对于一个部署了多个摄影机的系统， 您还应安装软件CD 中的32通道录影软件。 如需了解其详细的安装信息， 敬请参见相关文件。 有关摄像头配置的更多信息，请参阅软件 CD 上的用户指南。 調節鏡头 调节视角 拧松镜头组件两侧的螺丝(不要取 出螺丝)。 如右图所示将镜头调节到一个最 佳视角。 当一切工作完成后，拧紧螺丝使 镜头的方向得以固定同时还能减 震以及防止摆动。 90° SC - 29...
- Page 11 微调摄像头对焦 此网络摄影机的焦距工厂设定值为1.0m至无穷远。若您对焦的物体近于1.0m之内，或镜头已失焦， 请下列方式微调之。 1. 旋松镜头安全锁螺丝。 2. 手动旋转镜头以微调焦距，直到即时影像画面清 晰。 3. 旋紧镜头安全锁螺丝。 旋松镜头安全锁螺丝。 完成 拆卸真空铝箔袋取出吸湿器。将提供的吸湿器贴在 圆顶盖的内侧。(每当您打开圆顶盖时，请更换吸 湿器)。 将圆盖安装到摄像头上。用螺丝刀将圆盖 的螺丝拧紧。最后，确保摄像头的所有部 件都完全固定。 重要！ 请确保拧紧螺丝，以避免受 潮。 SC - 30...
- Page 12 インストール前の注意 煙や異常なにおいに気が付いたら、直ちに 使用温度については、ユーザーマニュ ネットワークカメラの電源を切ってください。 アルを参照してください。 このような場合が生じたら、お買い求めに なった販売店にご連絡ください。 不安定な場所にネットワークカメラを置 雷が鳴っている時は、ネットワークカメ かないでください。 ラに触れないでください。 ネットワークカメラに針のような物を差 ネットワークカメラを落とさないでくださ し込まないでください。 い。 JP - 31...
- Page 13 パッケージ内容の確認 MD8562 MD8562D (電源コード付属) (PoE) 汎用I/Oターミナルブロック Ethernet 10/100 RJ45プラグ マイク入力 (ピンク) 電源コードソケット (黒) アライメントステッカー ソフトウェアCD クイック インストール ガイド / 保証書 アース / ねじ シリカゲル / RJ45 メス/メスカプラー ドライバーr JP - 32...
- Page 14 P/N:625015501G Ver1.1 Copyright 2011 VIVOTEK INC. All rights reserved.
