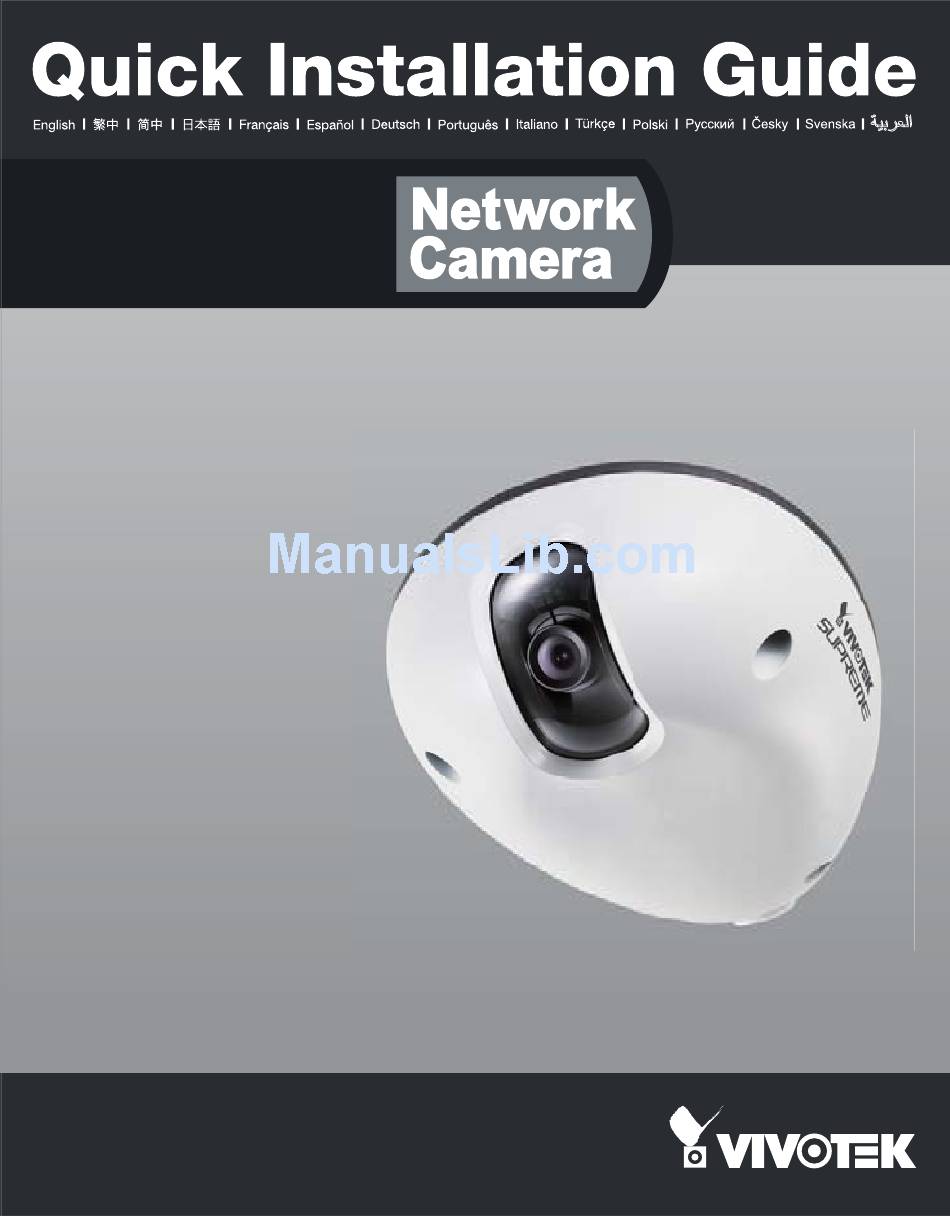

- Page 1 MD8562/8562D 2MP . Vandal-proof . Mobile Surveillance...
- Page 2 Varning innan installation Stäng av strömmen till Se din användarmanual för nätverkskameran om det skulle ryka drifttemperatur. om den eller lukta konstigt. Kontakta din återförsäljare om sådan händelse inträffar. Placera inte nätverkskameran på Rör inte nätverkskameran när den åskar. ostadiga ytor. Sätt inte in några föremål i Tappa inte nätverkskameran.
- Page 3 Paketinnehåll MD8562 MD8562D (Med nätsladd) (PoE) Allmän I/O terminalblock Ethernet 10/100 RJ45-kontakt Mikrofon in (rosa) Elkontaktuttag (svart) Riktningsetikett Programvaru-CD Snabbinstallationsguide / Jord / Skruvar Garantikort Skruvmejsel Kiselsyragel / RJ45 hon/ honkontakt SW - 132...
-
Page 4: Fysisk Beskrivning
Fysisk beskrivning Sedd inifrån Återställningsknapp Statuslysdiod Lins Hål för skruvar Fack för SD/SDHC minneskort Sedd utifrån VIKTIGT! Håll MAC-adressen i minnet innan du monterar kameran. Kappslingklass: IP67 SW - 133... -
Page 5: Installation Av Hårdvara
Installation av hårdvara Demontera först kupolens kåpa från kameran med den medföljande skruvmejseln. Sätt i Ditt Mi- croSD/SDHC minneskort om så erfordras. Manipuleringssäker skruv Kupolhölje Plasthölje Kamerans undersida Följ sedan stegen nedan för att montera kameran antingen under taket eller på väggen: 1. - Page 6 Väggmontering VIKTIGT! Drag åt skruvarna hår för att hindra fukt att tränga in. Anslutning av jordledningen Som visas i figuren nedan fäst sidan av den medföljande jordade ledningen till skruvhålet, trä led- ningen och fast den andra änden till en kopplingsdosa eller jordad ledare. SW - 135...
- Page 7 Nätverksplacering Allmän anslutning (utan PoE) (MD8562D) 1. Om du har externa DI-enheter skall anslutningen göras till en distributionsenhet. 2. Använd medföljande RJ45 hon/honkontakt till att ansluta nätverkskameran till en strömbrytare. Använd korskabel kategori 5 för direktanslutning till en dator. 3. Anslut elkontakten från nätverkskameran till ett eluttag. + : Digital utgång - : Digital ingång Ethernetväxel...
- Page 8 Power over Ethernet (PoE) (MD8562) När du använder PoE-aktiverad kontakt Nätverkskameran är PoE-kompatibel och tillåter sändning av ström och data via en enda Ethernet-kabel. Se följande bild för att ansluta nätverkskameran till PoE-aktiverad kontakt via Ethernet-kabel. PoE-kontakt NOTERA: Denna utrustning får endast anslutas till PoE nätverk utan att dirigeras till externa...
- Page 9 “Next” för att fortsätta programmet. Installation Wizard 2 3. Programmet kommer att söka efter VIVOTEK videomottagare, videoservrar eller nätverk- skameror på samma LAN. 4. Efter en kort sökning, kommer huvudfönstret för installationen att dyka upp. Dubbel klicka på...
- Page 10 Klar att använda 1. En webbläsarsession med nätverkskameran bör föranleda enligt nedan. 2. Du bör kunna se live video från din kamera. Du kan också installera mjukvaran med 32- kanaler för inspelning från cd:n i en utbyggnad som består av flera kameror. För installation- sdetaljer, se till dess relaterade dokument.
- Page 11 Finjustera kamerafokus Nätverkskamerans fokusområde är inställt från 1,0 m till oändlighet på fabriken. Om Du önskar fokusera kameran på kortare avstånd än 1,0 m, eller om linsen förlorad fokusering, skall Du finjustera på följande sätt. 1. Lossa linsens låsskruv. 2. Vrid linsen för hand tills bilden blir skarp. 3.
- Page 12 P/N:625015501G Ver1.1 Copyright 2011 VIVOTEK INC. All rights reserved.
