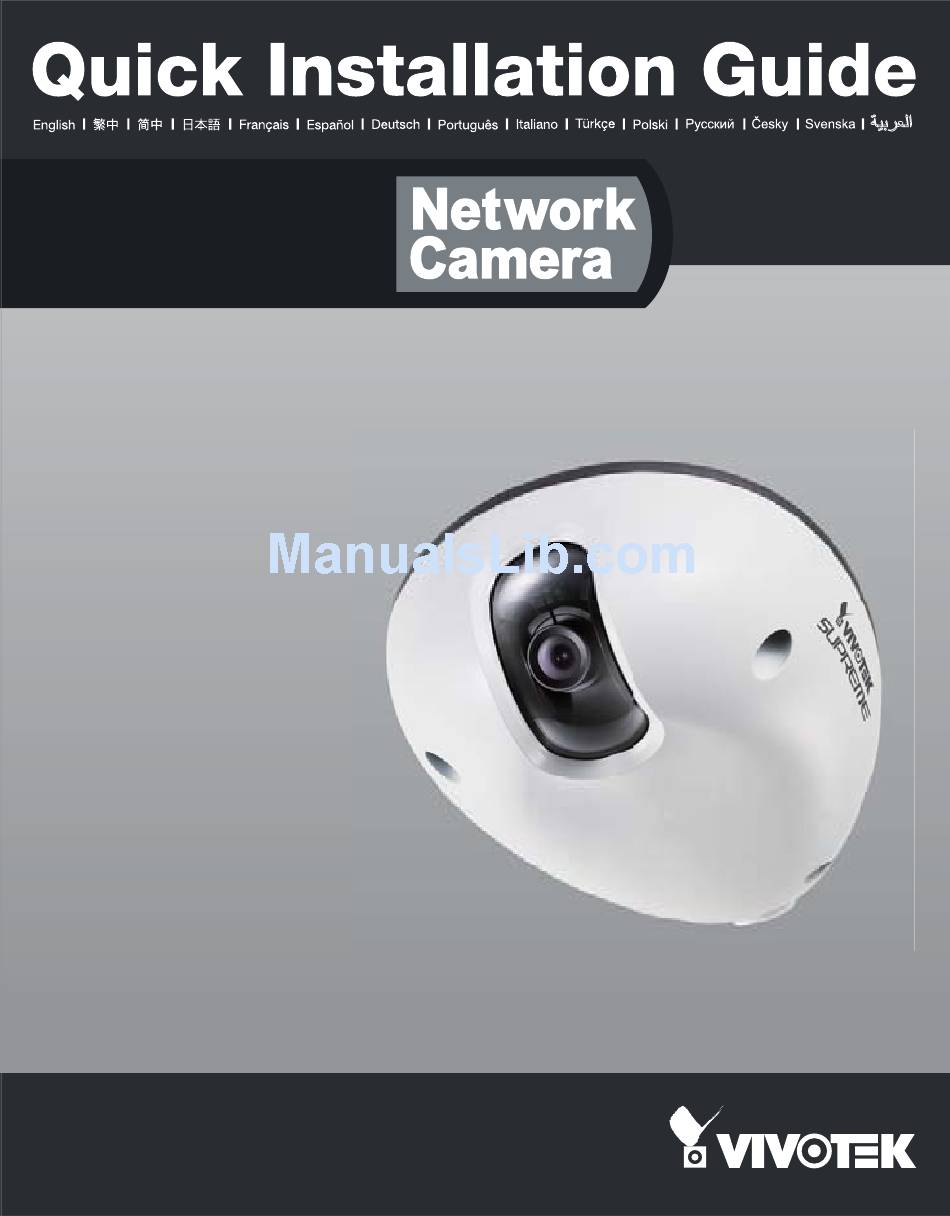

- Page 1 MD8562/8562D 2MP . Vandal-proof . Mobile Surveillance...
- Page 2 Upozornění před instalací Když bude ze síťové kamery vycházet Informace o provozní teplotě kouř nebo neobvyklý zápach, naleznete v uživatelské příručce. okamžitě ji vypněte. V takovém případě kontaktujte distributora. Neumisťujte síťovou kameru na Nedotýkejte se síťové kamery za nestabilní povrchy. bouřky.
-
Page 3: Obsah Balení
Obsah balení MD8562 MD8562D Svorkovnice vstupu/výstupu (S napájecí kabel) (PoE) Konektor Ethernet 10/100 RJ45 Vstup pro mikrofon (růžový) Konektor pro napájecí kabel (černý) Samolepicí šablona CD se softwarem Stručná instalační příručka / Uzemnění / Šrouby Záruční karta Šroubovák Silikagel / Spojka RJ45 samice/... - Page 4 Fyzický popis Vnitřní pohled Tlačítko reset Stavová kontrolka Objektiv Otvory pro šrouby Slot na karty MicroSD/SDHC Vnější pohled DŮLEŽITÉ! Než budete instalovat kameru, poznamenejte si MAC adresu Stupeň vodotěsnosti: IP67 CZ - 123...
-
Page 5: Instalace Hardwaru
Instalace hardwaru Nejprve použijte dodaný šroubovák a odmontujte dómový kryt od základny kamery. Bude-li to nez- bytné, vložte kartu MicroSD/SDHC. Šroub proti neoprávněné manipulaci Kopulový kryt Plastový kryt Základna kamery Pak pomocí následujících kroků nainstalujte kameru na strop nebo na stěnu. 1. - Page 6 Držák na zeď DŮLEŽITÉ! Šroubky utáhněte pevně, aby se dovnitř nedostala vlhkost. Instalace uzemnění Podle obrázku dole připevněte uzemňovací vodič šroubem a připojte druhý konec k montážní krabici nebo uzemněné průchodce. CZ - 125...
- Page 7 Vytvoření sítě Obecné připojení (bez PoE) (MD8562D) 1. Jestliže máte externí vstupní zařízení, připojte jej do I/O svorkovnice. 2. Připojte síťovou kameru ke switchi pomocí dodané spojky RJ45 samice/samice. Při připojování síťové kamery přímo k počítači použijte křížený kabel kategorie 5. 3.
- Page 8 Power over Ethernet (PoE) (MD8562) Při používání přepínače podporujícího technologii PoE Síťová kamera podporuje technologii PoE a umožňuje přenos napájení a dat přes jeden ether- netový kabel. Síťovou kameru můžete připojit ethernetovým kabelem k přepínači podporujícímu technologii PoE podle následující ilustrace.
- Page 9 Installation Wizard 2 3. Program vyhledá ve stejné síti LAN video přijímače, video servery a síťové kamery VIVOTEK. 4. Po krátkém hledání se zobrazí hlavní instalační okno. Dvakrát klikněte na adresu MAC, která odpovídá adrese vytištěné na štítku na kameře nebo sériovému číslu na obalu a otevřete relaci Síťová...
- Page 10 Připraveno k použití 1. Zobrazí se prohlížeč se síťovou kamerou, jak je zobrazeno níže. 2. Dojde k zobrazení živého obrazu z kamery. Rovněž můžete z instalačního CD nainstalovat 32kanálový software pro nahrávání více kamer. Podrobnosti týkající se instalace viz sou- visející...
- Page 11 Zaostření kamery Zaostření této síťové kamery je z výroby nastaveno od 1,0 m do nekonečna. Pokud potřebujete zaostřit na objekty, které jsou blíže než 1,0 m, nebo pokud objektiv ztratil zaostření, dolaďte nastavení následujícím způsobem. 1. Povolte šroubek aretace objektivu. 2.
- Page 12 P/N:625015501G Ver1.1 Copyright 2011 VIVOTEK INC. All rights reserved.
