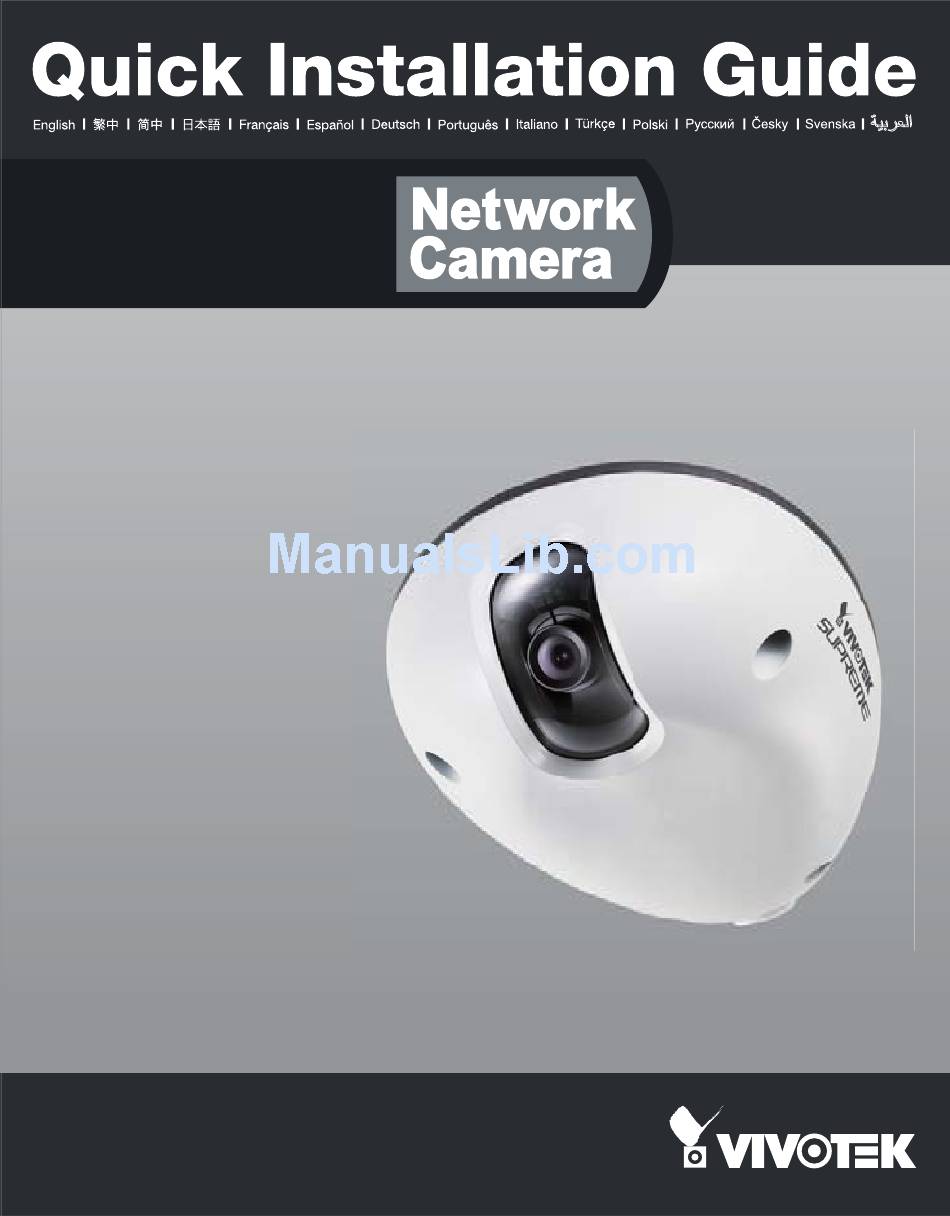

- Page 1 MD8562/8562D 2MP . Vandal-proof . Mobile Surveillance...
-
Page 2: Перед Установкой
Перед установкой Отключите питание сетевой Допустимый для эксплуатации видеокамеры, если появился дым диапазон температур указан в или произошло сильное нагревание руководстве пользователя. устройства. В таких случаях необходимо связаться с дистрибьютором. Запрещается устанавливать Не дотрагивайтесь до сетевой сетевую видеокамеру на неровных видеокамеры... -
Page 3: Проверка Комплекта Поставки
Проверка комплекта поставки MD8562 MD8562D (С шнуром питания) (PoE) Общая контактная группа ввода-вывода Разъем RJ45 Ethernet 10/100 Вход для микрофона (розовый) Разъем для подключения шнура питания (черный) Наклейка для центровки Компакт-диск с ПО Руководство по быстрой Заземление /Винты установке / Гарантийный талон... -
Page 4: Внешний Вид
Описание подсоединений Вид изнутри Кнопка сброса Индикатор состояния Объектив Винтовые отверстия Гнездо карты MicroSD/SDHC Внешний вид ВАЖНО! Перед установкой камеры запишите MAC-адрес. Влагозащита: IP67 RU - 113... - Page 5 Монтаж оборудования Вначале прилагаемой отверткой отвинтите крышку купола от основания камеры. Если нужно, вставьте карту MicroSD/SDHC. Взломостойкий винт Куполообразная крышка Пластиковый щиток Основание видеокамеры Затем следуйте приведенной ниже пошаговой инструкции по установке камеры на потолке или на стене: 1. Наклейте монтажный план-этикетку на потолок (стену). 2.
- Page 6 Монтаж к стене ВАЖНО! Надежно затяните винты, чтобы не допустить попадания влаги. Монтаж заземляющего провода Закрепите один конец прилагаемого заземляющего провода в винтовом отверстии, протяните провод и заземлите другой конец, подсоединив его к соединительной коробке или к заземленному кабелепроводу, как показано на рисунке ниже. RU - 115...
- Page 7 Развертывание в сети Обычное подключение (без PoE) (MD8562D) 1. При использовании внешних устройств для подсоединения цифровых входов, подсоедините их к общему коммутационному блоку В/В. 2. Для подключения сетевой видеокамеры к коммутатору используйте входящий в комплект поставки соединитель RJ45 типа гнездо-гнездо. В...
- Page 8 Power over Ethernet (PoE) (MD8562) При использовании коммутатора, поддерживающего технологию PoE Сетевая видеокамера поддерживает технологию PoE, а это значит, что по одному и тому же кабелю Ethernet возможны и подача питания, и передача данных. Порядок подключения сетевой видеокамеры к поддерживающему технологию PoE коммутатору через кабель...
- Page 9 Wizard 2 3. Программа выполнит поиск видеоресиверов, видеосерверов, а также сетевых камер VIVOTEK, расположенных в пределах одной и той же локальной сети. 4. После короткого поиска появится главное окно программы установки. Дважды щелкните на MAC-адресе, который совпадает с адресом, указанным на ярлыке...
- Page 10 Начало работы 1. При запуске сеанса связи с сетевой камерой через веб-браузер появится следующее окно. 2. Вы должны увидеть видеоизображение с камеры. При развертывании системы, включающей несколько камер, вы можете также установить с программного компакт-диска программу 32-канальной записи. Сведения по ее установке см. в соответствующей...
- Page 11 Точная настройка фокусировки видеокамеры По умолчанию фокус сетевой камеры выставлен в значение: "от 1,0 м до бесконечности". При необходимости фокусировки на объектах ближе 1,0 м или при потере фокусировки выставьте фокус следующим образом. 1. Открутите запорный винт объектива. 2. Для установки нужной фокусировки поверните...
- Page 12 P/N:625015501G Ver1.1 Copyright 2011 VIVOTEK INC. All rights reserved.
