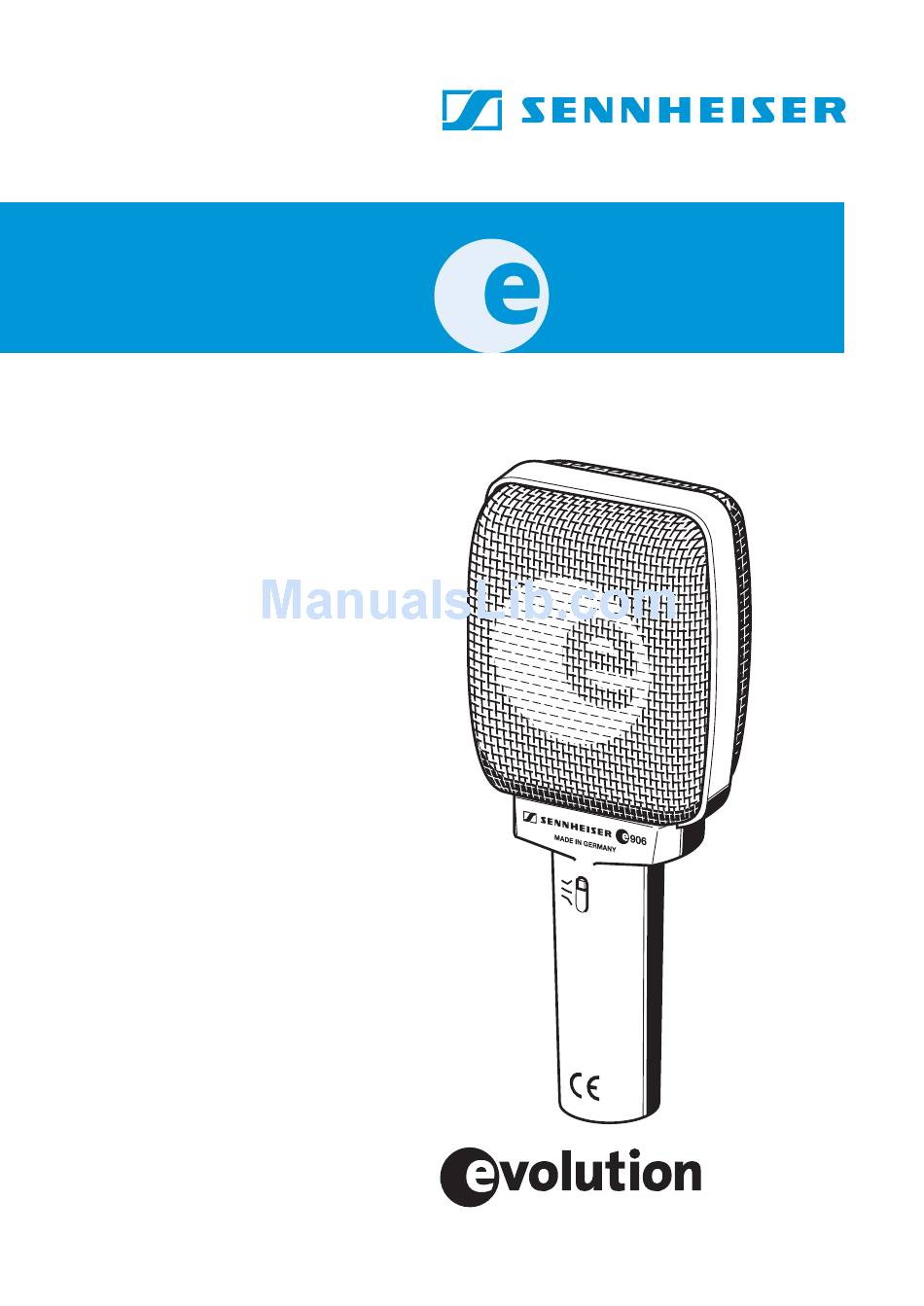

  • Page 1 Bedienungsanleitung Instructions for use Руководство по эксплуатации...
  • Page 2 Deutsch English Руский...
  • Page 3 Hochwertiges dynamisches Mikrofon mit Supernieren- charakteristik, insbesondere zur Abnahme von Gitarren- verstärkern, Percussion-Instrumenten, Snares und Toms hervorragend geeignet. Die Quereinsprache eignet sich speziell für die Abnahme von Gitarrenverstärkern im akustischen Nahfeld. Die schaltbaren Klangcharakteristiken sind optimal auf die Bedürfnisse von Gitarristen abgestimmt. Die supernierenförmige Richtcharakteristik blendet an- dere Schallquellen auf der Bühne wirkungsvoll aus.
  • Page 4 Lieferumfang Mikrofon Mikrofonklemme MZQ 100 Tasche Bedienungsanleitung Garantiekarte Anpassen der Klangcharakteristik Das Mikrofon 906 ist mit einem schaltbaren Präsenzfil- ter ausgestattet für die Anpassung an verschiedene klangliche Anforderungen und Stilrichtungen. Das Filter wird über den Schiebe-Schalter am Mikrofon eingestellt. Bitte benutzen Sie dazu einen spitzen Gegen- stand, z.B.
  • Page 5 Anschlussbelegung XLR-3 6,3 mm 6,3 mm symmetrisch...

  • Page 6: Mikrofon Platzieren

    Mikrofon platzieren Lautsprecher eines Gitarrenverstärkers Positionierung Klangresultat Kommentar sehr viel Höhen, Ausrichtung auf die aggressiver Sound Kalotte des Laut- sprechers. weniger Höhen, gute Ausgangsposi- mehr untere Mit- tion: Ausrichtung ten, weicherer auf die Mitte zwi- Sound schen Kalotte und Sicke, evtl. das ausgewogener, Mikrofon ca.
  • Page 7 Trommeln Positionierung Klangresultat Kommentar viel Grundton, Positionierung an der wenig Obertöne Trommel: 3 - 5 cm über dem Fell, Ausrichtung zur Fellmitte, Verhältnis Grundton zu Obertönen lässt sich mit dem Winkel wenig Grundton, einstellen. Die ausgewo- viel Obertöne gensten Ergebnisse er- reicht man unter einem 30 - 60°...
  • Page 8 Polardiagramm ° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 125 Hz 2000 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequenzgang - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000 5000 10000 20000 Hz...
  • Page 9 Zubehör Für dieses Mikrofon ist folgendes Zubehör erhältlich: Mikrofonklemme MZQ 100 (Art. Nr. 02155) Technische Daten Wandlerprinzip dynamisch 40 − 18.000 Hz Übertragungsbereich Richtcharakteristik Superniere Freifeldleerlauf- Übertragungsfaktor (1 kHz) 2,2 mV/Pa 350 Ω Nennimpedanz (bei 1 kHz) Min. Abschlussimpedanz 1 kΩ Stecker XLR-3 Temperaturbereich...

  • Page 10: Übersicht Mikrofonanwendungen

    Übersicht Mikrofonanwendungen Modell Anwendung Gesang Chor Studio, akust. Instrumente Orchester Trompete, Posaune Saxophon Akustische Gitarre Akustischer Bass Gitarrenverstärker Bassverstärker Leslie Piano, Flügel Kick Drum Snare Drum Hänge-Tom Stand-Tom Congas Becken Percussion Overhead Konferenztisch, Altar Rednerpult Theaterbühne...
  • Page 11 Herstellererklärungen Garantie 2 Jahre Konformitätserklärung Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vor- schriften erfüllt. Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vor- schriften zu beachten. WEEE-Erklärung Bitte entsorgen Sie dieses Gerät am Ende seiner Nutzungs- dauer bei Ihrer örtlichen kommunalen Sammelstelle oder...
  • Page 12 High-quality dynamic microphone with super-cardioid pick-up pattern, ideal for miking guitar amps, percussion instruments, snares and toms. Its laterally mounted capsule has been specially developed for miking guitars amps face on and and extremely close to the signal source. The switchable sound characteristics have been optimally adapted to the requirements of guitarists.
  • Page 13 Delivery includes 906 microphone MZQ 100 microphone clamp Pouch Instructions for use Warranty Certificate Adapting the sound characteristics 906 microphone features a switchable presence filter which allows to adapt the sound characteristics to the different sound requirements and styles. The filter is adjusted via the slide switch on the microphone.
  • Page 14 Pin assignment of XLR-3 connector 6,3 mm 6,3 mm balanced symmetrisch...

  • Page 15: Positioning The Microphone

    Positioning the microphone Loudspeaker of a guitar amplifier Position Resulting sound Commentary Many trebles, Microphone directed aggressive sound towards the dome of the loudspeaker. Less trebles, more Good starting lower mids, position: smoother sound Microphone directed towards the middle Balanced, natural between dome and sound surround of the...
  • Page 16 Drums Position Resulting sound Commentary More fundamental Position on the drum: tone, 3–5 cm above the batter little overtones head, directed towards the center of the batter head, the fundamental tone to overtones ratio Less fundamental can be adjusted via the tone, angle.

  • Page 17: Polar Diagram

    Polar diagram ° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 125 Hz 2000 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequency response curve - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000...
  • Page 18 Accessories The following accessories are available for the 906: MZQ 100 microphone clamp (Cat. No. 02155) Specifications Transducer principle dynamic 40 − 18,000 Hz Frequency response Pick-up pattern super-cardioid Sensitivity (free field, no load) 2.2 mV/Pa (at 1 kHz) 350 Ω Nominal impedance (at 1 kHz) Min.

  • Page 19: Overview Of Microphone Applications

    Overview of microphone applications Variant Application Vocals Choirs Studio, acoustic instruments Orchestra Trumpet, trombone Saxophone Acoustic guitar Acoustic bass Guitar amplifiers Bass amplifiers Leslie Piano, grand piano Kick drums Snare drums Rack toms Floor toms Congas Cymbals Percussion Overhead Conference table, altar Lectern Theater stage...

  • Page 20: Manufacturer Declarations

    Manufacturer declarations Warranty 2 years Approval Sennheiser electronic GmbH & Co. KG declare that this device is in compliance with the applicable CE standards and regulations. Before putting the device into operation, please observe the respec- tive country-specific regulations! WEEE Declaration...
  • Page 21 Высококачественный динамический микрофон с суперкардиоидной диаграммой направленности, идеально подходящий для озвучивания гитарных усилителей, перкуссии, малых барабанов и томов. Поперечно расположенный микрофонный капсюль разработан специально для озвучивания гитарных кабинетов в непосредственной близости от лицевой стороны. Переключаемые характеристики звучания оптимизи- рованы в соответствии с требованиями гитаристов. Суперкардиоидная...
  • Page 22 Особенности: живой, мощный звук позволяет сформировать звучание, соответству- ющее любому стилю музыки переключаемый фильтр «презенса» катушка подавления злектромагнитных помех антивибрационное крепление капсюля исключительная прочность для работы на сцене разъём XLR с позолоченными контактами Комплект поставки Микрофон Микрофонный держатель MZQ 100 Сумка...
  • Page 23 Согласование акустических характеристик Микрофон оборудован переключаемым фильтром «презенса» (Presence), позволяющим согласовать звучание с различными требованиями и стилями. Настройка фильтра выполняется с помощью ползункового переключателя. Для переключения используйте остроконечный инструмент, например, небольшую отвертку. Переключатель имеет 3 положения (см. АЧХ): усиление «презенса», средней частоты 4,2 кГц, например, для...
  • Page 24 Назначение контактов разъёма XLR-3...
  • Page 25 Расположение микрофона Динамик гитарного усилителя Положение Получающийся звук Комментарий много верхних микрофон частот, жесткий направлен на звук диффузор динамика меньше высоких хорошая стартовая частот, больше позиция: средних нижних микрофон частот, мягкий звук направлен прямо на середину между сбалансированный «пипкой» и диффу- естественный...
  • Page 26 Барабаны Положение Получающийся звук Комментарий основные тона, Установка на барабане: мало обертонов 3 - 5 см над поверхностью в направ- лении центра пластика, соотношение основных тонов к обертонам мало основных можно отрегулировать тонов, за счет угла установки. много обертонов Наиболее сбалансиро- ванное...
  • Page 27 Диаграмма направленности 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° График АЧХ - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000 5000 10000 20000...
  • Page 28 Аксессуары Для 906 доступны следующие аксесуары: микрофонный держатель MZQ 100 (арт. № 02155) Технические характеристики Принцип преобразователя динамический Диапазон воспроизводимых 40 − 18 000 Гц частот Направленность суперкардиоида Чувствительность в свободном поле, без нагрузки на 1 кГц 2,2 мВ/Па Номинальное полное 350 Ω...
  • Page 29 Области применения микрофона Модель Применение Вокал Хор Студия, акуст. инструменты Оркестр Духовые медные инструменты Саксофон Акуст. гитара Акустический бас Гитарный усилитель Басовый усилитель Лэсли Фортепиано, рояль Большой барабан Малый барабан Томы на стойках Напольные томы Конги Тарелки Перкуссия Верхняя позиция (Overhead) Стол...
  • Page 30 Декларации производителя Гарантия 2 года Заявление о соответствии Sennheiser electronic GmbH & Co. KG заявляет, что этот прибор соответствует требованиям приме- няемых стандартов и предписаний СЕ.
  • Page 31 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Publ. 12/05 515236/A01 Printed in Germany...
