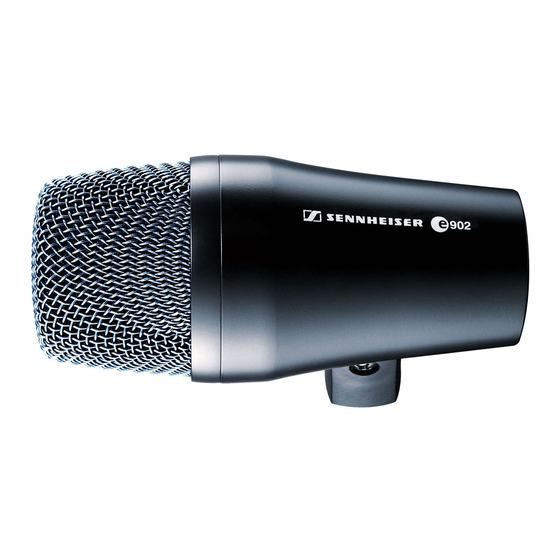

Summary of Contents for Sennheiser evolution e902

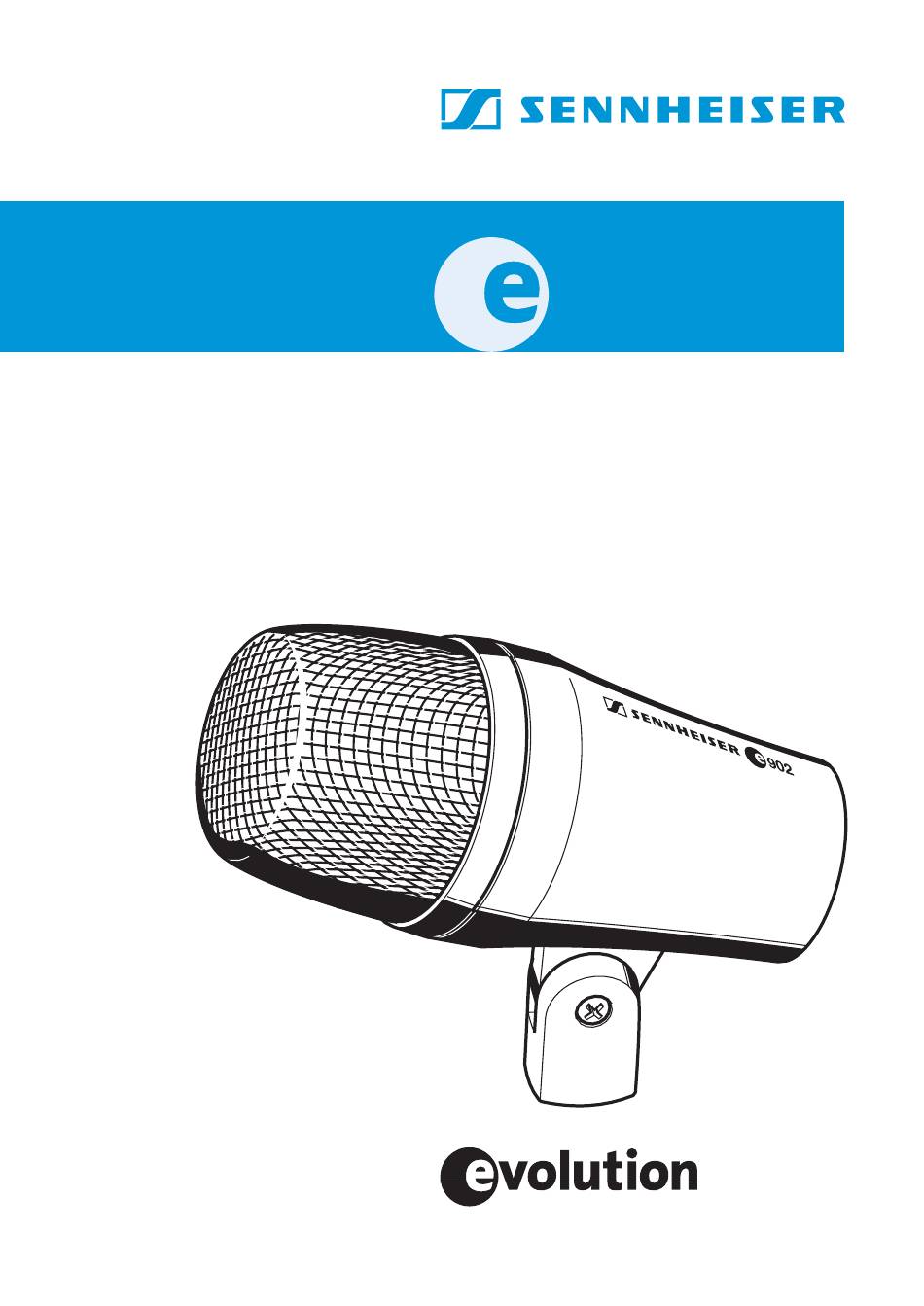

- Page 1 Bedienungsanleitung Instructions for use Руководство по эксплуатации...
- Page 2 Deutsch English Руский...
- Page 3 Hochwertiges dynamisches Mikrofon mit Nierencharakte- ristik. Speziell zur Abnahme von Kick Drums, Bassgitar- ren-Cabs, Tuba und anderen Bassinstrumenten. Die hochfeste, extrem dünne Membran ermöglicht die gute Aufnahme tiefer Frequenzen bei hoher Impulstreue. Rückwärtig einfallende Schallanteile werden wirksam ausgeblendet. Merkmale Optimierter Frequenzgang für die Abnahme von Kick Drums Sehr schnelle Ansprache Sehr trockene, klar definierte Tief-Basswiedergabe...
-
Page 4: Einsprachekorb Abdrehen
Anschlussbelegung XLR-3 6,3 mm 6,3 mm symmetrisch Einsprachekorb abdrehen... -
Page 5: Mikrofon Platzieren
Mikrofon platzieren Kick Drum Positionierung Klangresultat Kommentar viel Attack, Mikrofon mit weni- wenig Resonanz, gen Zentimetern trocken Abstand zum Schlagfell positio- nieren. weniger Attack, Mikrofon auf Höhe viel Resonanz des Resonanzfells warm, voluminös positionieren. weniger Attack Mikrofon in der Mitte zwischen Schlagfell und Reso- nanzfell positionie- ren. - Page 6 Polardiagram ° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequenzgang - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000 5000 10000 20000 Hz...
- Page 7 Technische Daten Wandlerprinzip dynamisch 40 − 16.000 Hz Übertragungsbereich Richtcharakteristik Niere Freifeldleerlauf- 0,6 mV/Pa (bei 60 Hz) Übertragungsfaktor 0,2 mV/Pa (bei 1 kHz) 350 Ω Nennimpedanz (bei 1 kHz) Min. Abschlussimpedanz 1 kΩ Stecker XLR-3 Temperaturbereich 0°C bis +40°C Gewicht 440 g Maße Ø...
-
Page 8: Übersicht Mikrofonanwendungen
Übersicht Mikrofonanwendungen Modell Anwendung Gesang Chor Studio, akust. Instrumente Orchester Trompete, Posaune Saxophon Akustische Gitarre Akustischer Bass Gitarrenverstärker Bassverstärker Leslie Piano, Flügel Kick Drum Snare Drum Hänge-Tom Stand-Tom Congas Becken Percussion Overhead Konferenztisch, Altar Rednerpult Theaterbühne... - Page 9 Herstellererklärungen Garantie 2 Jahre Konformitätserklärung Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vor- schriften erfüllt. Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vor- schriften zu beachten. WEEE-Erklärung Bitte entsorgen Sie dieses Gerät am Ende seiner Nutzungs- dauer bei Ihrer örtlichen kommunalen Sammelstelle oder...
- Page 10 High-quality dynamic microphone with cardioid pick-up pattern, especially suitable for use with kick drums, bass guitar cabs, tubas and other low frequency instruments. The extremely thin, high-strength diaphragm delivers a very low bass response and fast transient signals. Incidental rear noise is effectively rejected. Features Frequency response optimized for kick drum miking Fast attack...
-
Page 11: Removing The Sound Inlet Basket
Pin assignment of XLR-3 connector 6,3 mm 6,3 mm balanced symmetrisch Removing the sound inlet basket... -
Page 12: Positioning The Microphone
Positioning the microphone Kick drums Position Resulting sound Commentary Much attack, Position the little resonance, dry microphone at a distance of a few centimeters from the batter head. Less attack, Position the much resonance, microphone at the smooth, voluminous level of the resonant head. -
Page 13: Frequency Response Curve
Polar diagram ° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequency response curve - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000... - Page 14 Specifications Transducer principle dynamic 40 − 16,000 Hz Frequency response Pick-up pattern cardioid Sensitivity 0.6 mV/Pa (at 60 Hz) (free field, no load) 0.2 mV/Pa (at 1 kHz) Nominal impedance (at 1 kHz) 350 Ω Min. terminating impedance 1 kΩ Connector XLR-3 Operating temperature...
-
Page 15: Overview Of Microphone Applications
Overview of microphone applications Variant Application Vocals Choirs Studio, acoustic instruments Orchestra Trumpet, trombone Saxophone Acoustic guitar Acoustic bass Guitar amplifiers Bass amplifiers Leslie Piano, grand piano Kick drums Snare drums Rack toms Floor toms Congas Cymbals Percussion Overhead Conference table, altar Lectern Theater stage... -
Page 16: Manufacturer Declarations
Manufacturer declarations Warranty 2 years Approval Sennheiser electronic GmbH & Co. KG declare that this device is in compliance with the applicable CE standards and regulations. Before putting the device into operation, please observe the respec- tive country-specific regulations! WEEE Declaration... - Page 17 Высококачественный динамический микрофон с кардиоидной характеристикой направленности. Предназначен для озвучивания большого барабана, бас-гитары, тубы и других басовых инструментов. Исключительно тонкая, прочная мембрана обеспечивает расширенный частотный диапазон в области НЧ и быстрые переходные характеристики. Эффективно подавляются механические шумы. Особенности: оптимизированная для озвучивания большого барабана...
- Page 18 Комплект поставки Микрофон Чехол Руководство по эксплуатации Гарантийный сертификат...
- Page 19 Назначение контактов разъёма XLR-3 Снятие защитной сетки звукового капсюля...
- Page 20 Расположение микрофона Большой барабан Положение Получающийся звук Комментарий больше атаки, Расположите меньше резонанса, микрофон на сухой расстоянии нескольких сантиметров от рабочего пластика. меньше атаки, Расположите больше резонанса, микрофон на теплый, объемный уровне заднего пластика. меньше атаки Расположите микрофон посередине между рабочим...
- Page 21 Во избежание интерференции с соседними источника- ми звука, попробуйте расположить микрофон так, чтобы создающий помехи источник находился в угловой зоне с максимальным подавлением боковых звуков (примерно 180°, см. диаграмму направленности).
- Page 22 Диаграмма направленности 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° График АЧХ - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000 5000 10000 20000...
- Page 23 Технические характеристики Принцип преобразователя динамический Диапазон воспроизводимых частот 40…16 000 Гц Направленность кардиоида Чувствительность в свободном поле, без нагрузки на 1 кГц 0,6 мВ/Па (на 60 Гц) 0,2 мВ/Па (на 1 кГц) Номинальное полное 350 Ω сопротивление на 1 кГц Мин.
- Page 24 Области применения микрофона Модель Применение Вокал Хор Студия, акуст. инструменты Оркестр Духовые медные инструменты Саксофон Акуст. гитара Акустический бас Гитарный усилитель Басовый усилитель Лэсли Фортепиано, рояль Большой барабан Малый барабан Томы на стойках Напольные томы Конги Тарелки Перкуссия Верхняя позиция (Overhead) Стол...
- Page 25 Декларации производителя Гарантия 2 года Заявление о соответствии Sennheiser electronic GmbH & Co. KG заявляет, что этот прибор соответствует требованиям приме- няемых стандартов и предписаний СЕ.
- Page 26 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Publ. 12/05 515233/A01 Printed in Germany...
