Summary of Contents for Sennheiser Evolution E 902

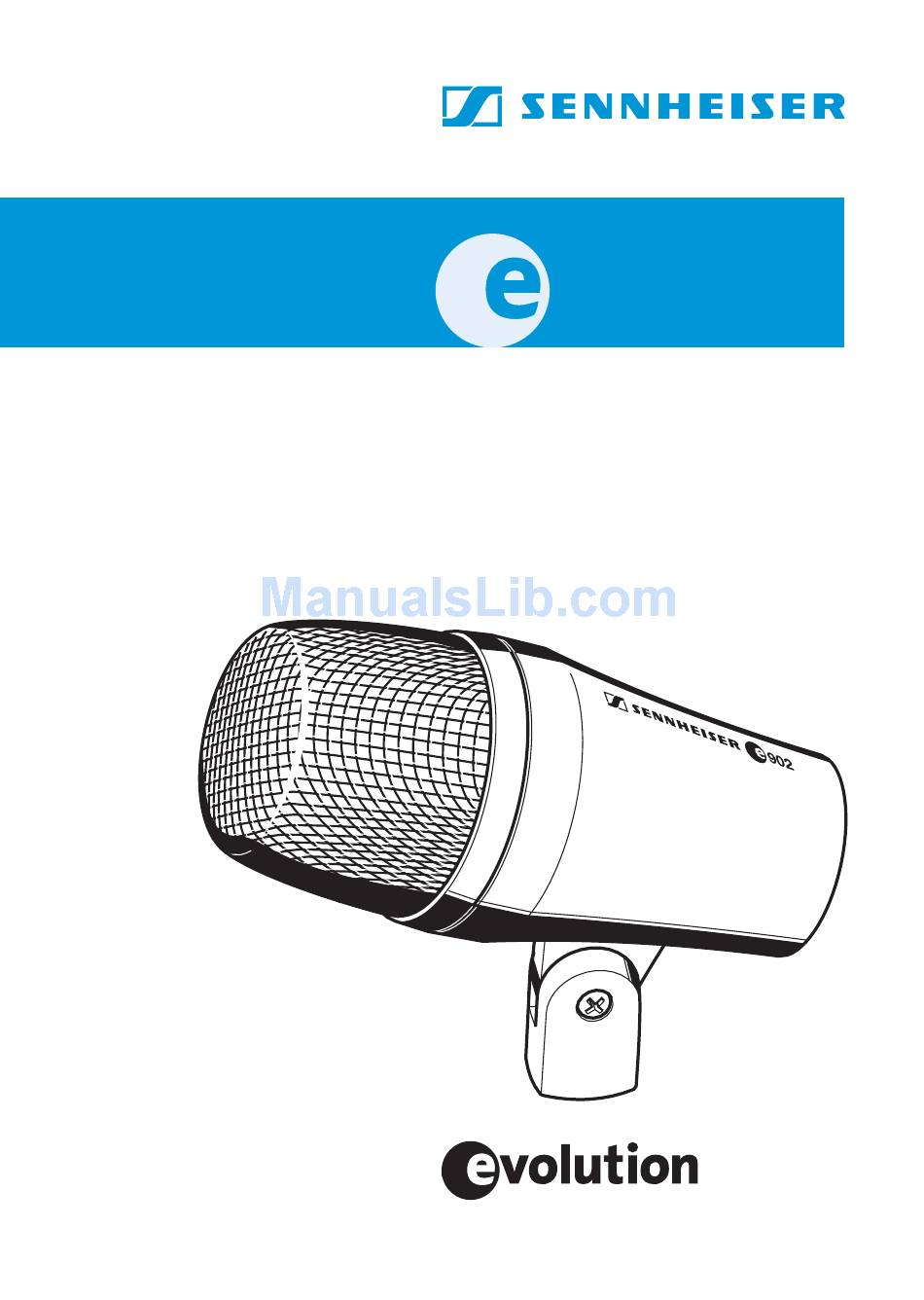

- Page 1 Bedienungsanleitung Instructions for use Notice d‘emploi Istruzioni per l‘uso Instrucciones para el uso Gebruiksaanwijzing...
-
Page 2: Table Of Contents
Bedienungsanleitung... 3 Instructions for use ... 9 Notice d’emploi ...15 Istruzioni per l’uso...21 Instrucciones para el uso...27 Gebruiksaanwijzing...33... -
Page 3: Bedienungsanleitung
Hochwertiges dynamisches Mikrofon mit Nierencharakte- ristik. Speziell zur Abnahme von Kick Drums, Bassgitar- ren-Cabs, Tuba und anderen Bassinstrumenten. Die hochfeste, extrem dünne Membran ermöglicht die gute Aufnahme tiefer Frequenzen bei hoher Impulstreue. Rückwärtig einfallende Schallanteile werden wirksam ausgeblendet. Merkmale optimierter Frequenzgang für die Abnahme von Kick Drums sehr schnelle Ansprache sehr trockene, klar definierte Tief-Basswiedergabe... -
Page 4: Einsprachekorb Abdrehen
Anschlussbelegung XLR-3 Einsprachekorb abdrehen 6,3 mm 6,3 mm symmetrisch... -
Page 5: Mikrofon Platzieren
Mikrofon platzieren Kick Drum Positionierung Um Störungen durch Übersprechen von benachbarten Schallquellen zu vermeiden, versuchen Sie, das Mikrofon so zu positionieren, dass die Störschallquelle im Winkel- bereich der größten Auslöschung des Mikrofons liegt (ca. 180°). Klangresultat viel Attack, wenig Resonanz, trocken weniger Attack, viel Resonanz... - Page 6 Polardiagram 30° 60° 90° 120° 150° 125 Hz 250 Hz 500 Hz 1000 Hz Frequenzgang - 40 - 50 - 60 - 70 - 80 - 90 0°, 1 m ° 180° 500 1000 2000 30° 60° 90° 120° 150° 2000 Hz 4000 Hz 8000 Hz...
- Page 7 Technische Daten Wandlerprinzip Übertragungsbereich Richtcharakteristik Freifeldleerlauf- Übertragungsfaktor Nennimpedanz (bei 1 kHz) Min. Abschlussimpedanz Stecker Gewicht Maße dynamisch 40 16.000 Hz Niere 0,6 mV/Pa (bei 60 Hz) 0,2 mV/Pa (bei 1 kHz) XLR-3 440 g Ø 60 mm, Länge 128,5 mm...
-
Page 8: Bersicht Mikrofonanwendungen
Übersicht Mikrofonanwendungen Anwendung Gesang Chor Studio, akustische Instrumente Orchester Blechbläser / Saxophon Akustische Gitarre Akustischer Bass Gitarrenverstärker Bassverstärker Leslie Piano, Flügel Kick Drum Snare Drum Hänge-Tom Stand-Tom Congas Becken Percussion Overhead Modell... -
Page 9: Delivery Includes
High-quality dynamic microphone with cardioid pick-up pattern, especially suitable for use with kick drums, bass guitar cabs, tubas and other low frequency instruments. The extremely thin, high-strength diaphragm delivers a very low bass response and fast transient signals. Incidental rear noise is effectively rejected. -
Page 10: Removing The Sound Inlet Basket
Pin assignment of XLR-3 connector Removing the sound inlet basket 6,3 mm 6,3 mm balanced symmetrisch... -
Page 11: Positioning The Microphone
Kick drums Position In order to prevent interference due to crosstalk between adjacent sound sources, try to position the microphone so that the interfering sound source is located in the angle area of the highest cancellation of the microphone (approx. 180°). -
Page 12: Frequency Response Curve
Polar diagram 60° 90° 120° 150° 125 Hz 250 Hz 500 Hz 1000 Hz Frequency response curve - 40 - 50 - 60 - 70 - 80 - 90 0°, 1 m ° 30° 180° 500 1000 2000 30° 60° 90°... - Page 13 Specifications Transducer principle Frequency response Pick-up pattern Sensitivity (free field, no load) Nominal impedance (at 1 kHz) 350 Min. terminating impedance Connector Weight Dimensions dynamic 40 16,000 Hz cardioid 0.6 mV/Pa (at 60 Hz) 0.2 mV/Pa (at 1 kHz) XLR-3 440 g diam.: 60 mm, length: 128.5 mm...
-
Page 14: Overview Of Microphone Applications
Overview of microphone applications Application Vocals Choirs Studio, acoustic instruments Orchestra Brass / Saxophone Acoustic guitar Acoustic bass Guitar amplifiers Bass amplifiers Leslie Piano, grand piano Kick drums Snare drums Rack toms Floor toms Congas Cymbals Percussion Overheads Variant... -
Page 15: Caractéristiques
Microphone dynamique de haute qualité à directivité cardioïde. Spécialement conçu pour les grosses caisses, les amplis de guitare basse, les tubas et d'autres instruments jouant dans le grave. La membrane très résistante et ultra fine offre une réponse étendue dans l'extrême grave et un excellent comportement sur les transitoires. -
Page 16: Démontage De La Tête De Microphone
Brochage XLR-3 Démontage de la tête de microphone 6,3 mm 6,3 mm symétrique symmetrisch... - Page 17 Mise en place du microphone Kick Drum Positionnement Pour éviter des perturbations dues aux interférences de sources sonores voisines, essayez de positionner le microphone de manière que la source parasite se trouve dans l'angle d'atténuation maximale du microphone (approx. 180°). Tonalité Beaucoup d'attaque, peu de résonance,...
-
Page 18: Diagramme Polaire
Diagramme polaire 30° 60° 90° 120° 150° 125 Hz 250 Hz 500 Hz 1000 Hz Réponse en fréquence - 40 - 50 - 60 - 70 - 80 - 90 0°, 1 m ° 180° 500 1000 2000 30° 60° 90°... - Page 19 Caractéristiques techniques Principe transducteur Réponse en fréquence Directivité Sensibilité (champ libre, à vide) Impédance nominale (à 1 kHz) Impédance de charge minimum Connecteur Poids Dimensions dynamique 40 16.000 Hz cardioïde 0,6 mV/Pa (à 60 Hz) 0,2 mV/Pa (à 1 kHz) XLR-3 440 g Ø...
- Page 20 Vue d'ensemble des applications de microphones Application Chant Chœurs Studio, instruments acoustiques Orchestre Cuivres / saxophone Guitare acoustique Basse acoustique Ampli de guitare Ampli de basse Leslie Piano, à queue Grosse caisse Caisse claire Tom suspendu Tom sur pied Congas Cymbale Percussions Overhead...
-
Page 21: Dotazione Di Fornitura
Microfono dinamico cardioide di elevata qualità.Specifico per la registrazione del suono di kick drum, casse per bassi, tuba ed altri strumenti. La membrana estremamente sottile, tuttavia altamente resistente, consente il buon assorbimento di frequenze più basse con un'elevata fedeltà degli impulsi. I suoni di ritorno vengono smorzati efficacemente. - Page 22 Collegamento connettore XLR a 3 poli Svitare la testa del microfono 6,3 mm 6,3 mm simmetrico symmetrisch...
-
Page 23: Posizionamento Del Microfono
Posizionamento del microfono Kick Drum Posizionamento Per evitare disturbi causati dalla sovrapposizione di sorgenti sonore vicine, cercare di posizionare il microfono in modo che la sorgente sonora di disturbo si trovi nell'angolo di cancellazione massima del microfono (circa 180°). Effetto sonoro Molto attacco, poca risonanza, secco... -
Page 24: Diagramma Polare
Diagramma polare 60° 90° 120° 150° 125 Hz 250 Hz 500 Hz 1000 Hz Risposta in frequenza - 40 - 50 - 60 - 70 - 80 - 90 0°, 1 m ° 30° 180° 500 1000 2000 30° 60° 90°... -
Page 25: Dati Tecnici
Dati tecnici Principio di funzionamento Risposta in frequenza Direttività Sensibilità in campo libero senza carico Impedenza nominale (ad 1 kHz) Impedenza minima di carico Connettore Peso Dimensioni dinamico 40 16.000 Hz cardioide 0,6 mV/Pa (ad 60 Hz) 0,2 mV/Pa (ad 1 kHz) XLR-3 440 g Ø... - Page 26 Panoramica degli utilizzi del microfono Utilizzo Canto Coro Studio, strumenti acustici Orchestra Ottoni / Sassofono Chitarra acustica Basso acustico Amplificatore per chitarra Amplificatore per basso Leslie Piano, pianoforte a coda Kick Drum (tamburo a cornice) Snare Drum (cassa chiara) Tom sospesi Tom a terra Conga Piatti...
-
Page 27: Volumen De Suministro
Micrófono dinámico de alta calidad con característica cardioide. Especialmente apto para el registro de Kick Drums, cabs de bajos, tuba y otros instrumentos de bajo. La membrana extremadamente delgada y resistente permite una buena captación de bajas frecuencias junto con una elevada fidelidad de impulsos. Supresión eficaz de los componentes sonoros procedentes de la parte posterior. - Page 28 Asignación de terminales XLR-3 Desmontaje del cesto de registro 6,3 mm 6,3 mm simétrico symmetrisch...
-
Page 29: Posicionamiento Del Micrófono
Posicionamiento del micrófono Kick Drum Posicionamiento Para evitar interferencias por diafonía desde fuentes de sonido contiguas, trate de posicionar el micrófono de tal manera que la fuente de interferencia se sitúe en la zona angular (aprox. 180°). Resultado mucho ataque, poca resonancia, seco menos ataque,... -
Page 30: Diagrama Polar
Diagrama polar 30° 60° 90° 120° 150° 125 Hz 250 Hz 500 Hz 1000 Hz Respuesta de frecuencia - 40 - 50 - 60 - 70 - 80 - 90 0°, 1 m ° 180° 500 1000 2000 30° 60° 90°... - Page 31 Datos técnicos Principio transductor Respuesta Característica direccional Factor de transmisión neutro Impedancia nominal (con 1 kHz) Impedancia terminal mín. Conector Peso Medidas dinámico 40 16.000 Hz cardioide 0,6 mV/Pa (con 60 Hz) 0,2 mV/Pa (con 1 kHz) XLR-3 440 g Ø...
-
Page 32: Vista General De Las Aplicaciones Del Micrófono
Vista general de las aplicaciones del micrófono Aplicación Canto Coros Estudio, instrumentos acústicos Orquesta Instrumentos de metal / saxofón Guitarra acústica Bajo acústico Amplificador de guitarra Amplificador de bajo Leslie Piano, piano de cola Kick Drum Snare Drum Tam-tam suspendido Tam-tam con pie Congas Platillos... -
Page 33: Gebruiksaanwijzing
Hoogwaardige nierkarakteristiek. Speciaal voor opname van kick drums, basgitaar-cabs, tuba en andere basinstrumenten. Het hoogvaste, extreem dunne membraan maakt de goede opname impulsgetrouwheid mogelijk. Achterwaarts invallende geluiden worden weggenomen. Eigenschappen geoptimaliseerde frequentiegang voor de opname van kick drums spreekt heel snel aan heel droge, duidelijk gedefinieerde weergave lage tonen verende capsule... -
Page 34: Spreekkorf Losdraaien
Aansluitbezetting XLR-3 Spreekkorf losdraaien 6,3 mm 6,3 mm symmetrisch... - Page 35 Microfoon plaatsen Kick Drum Positionering Om storingen door overmodulatie van naastgelegen geluidsbronnen te vermijden, moet u de microfoon zo positioneren, dat de storingsbron in het gebied met de minste storing van de microfoon ligt (ca. 180°). Klankresultaat veel attack, weinig resonantie, droog minder attack veel resonatie...
- Page 36 Pooldiagram 30° 60° 90° 120° 150° 125 Hz 250 Hz 500 Hz 1000 Hz Frequentiesnelheid - 40 - 50 - 60 - 70 - 80 - 90 0°, 1 m ° 180° 500 1000 2000 30° 60° 90° 120° 150° 2000 Hz 4000 Hz 8000 Hz...
- Page 37 Technische gegevens Omvormerprincipe Frequentiebereik Richtkarakteristiek Onbelaste werking frequentiefactor veld Nom. impedantie (bij 1 kHz) Min. afsluitimpedantie Stekker Gewicht Afmeting dynamisch 40 16.000 Hz Nier 0,6 mV/Pa (bij 60 Hz) 0,2 mV/Pa (bij 1 kHz) XLR-3 440 g Ø 60 mm, Lengte 128,5 mm...
- Page 38 Overzicht van microfoontoepassingen Toepassing Zang Koor Studio, akoestische instrumenten Orkesten Koperblazers/saxofoons Akoestische gitaren Akoestische bas Gitaarversterker Basversterker Leslie Piano, vleugel Kick drum Snaredrum Hangende tom Staande tom Conga's Bekken Percussie Overhead Model...
- Page 39 Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vorschriften erfüllt. Approval Sennheiser electronic GmbH & Co. KG declare that this device is in compliance with the applicable CE standards and regulations. Certification Sennheiser electronic GmbH & Co. KG déclarons que cet appareil est en conformité...
- Page 40 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Printed in Germany Publ. 08/04 94291/A01...
