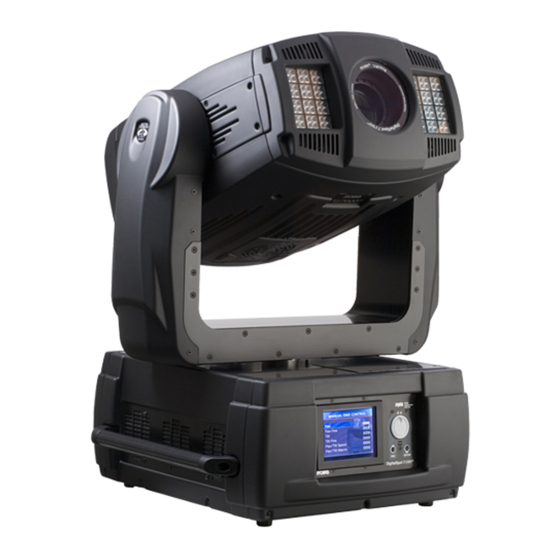

Summary of Contents for Robe 7000 DT

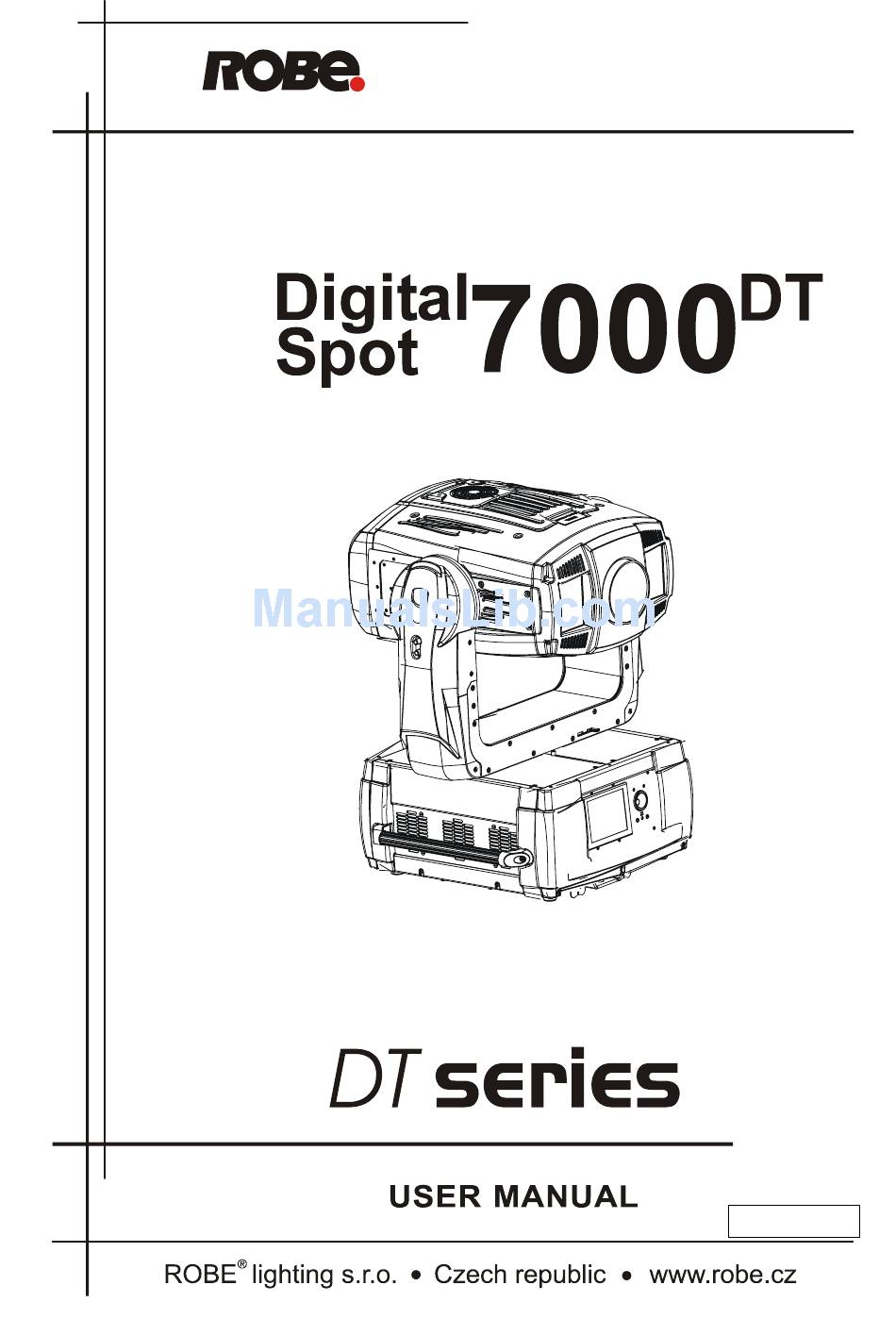

  • Page 1 audiovias.com Version 1.1             ...

  • Page 2: Table Of Contents

    DigitalSpot 7000 DT    Table of contents    1. Safety instructions ..............................  4   2. Unpacking ...................................  5   3. Introduction ................................  6   4. Fixture exterior view  ..............................  6   5. Video inputs  ................................  7   6. Connection to the mains ............................  7   6.1 Powering on the DigitalSpot 7000 DT  ........................  7   6.2 “Power down” mode ............................  7   7. Shutting down the DigitalSpot 7000 DT ........................  7   8. Positioning the DigitalSpot 7000 DT ...........................  8   9. Rigging the fixture ...
  • Page 3 DigitalSpot 7000 DT    20.1 Kaleidoscopic effect  ............................  2 9  20.2 RGB (CMY) effects  .............................  3 0  21. Media content management  ..........................  3 5  21.1 Moving files between the fixture and PC ......................  3 5  21.2 Moving files between networked fixtures  ......................  3 9  22. Remote control of the fixture via WWW browser ....................  4 0  23. Picture merging ..............................  4 4  23.1 Picture merging control channels  ........................  4 4  23.2 Picture merging example  ..........................  5 2  24.  Pre‐cutted content mode for Picture Merging ...

  • Page 4: Safety Instructions

    DigitalSpot 7000 DT    FOR YOUR OWN SAFETY, PLEASE READ THIS USER MANUAL CAREFULLY  BEFORE POWERING OR INSTALLING YOUR DIGITALSPOT 7000 DT !  Save it for future reference.   This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a  safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in  this manual.    The manufacturer will not accept liability for any resulting damages caused by the non‐observance of this manual  or any unauthorized modification to the device.    Please consider that damages caused by manual modifications to the device are not subject to warranty.    The DigitalSpot 7000 DT was designed for indoor use and it is intended for professional application only.It is not  for household use.  1. Safety instructions  DANGEROUS VOLTAGE CONSTITUTING A RISK OF ELECTRIC SHOCK IS PRESENT WITHIN THIS UNIT!  Make sure that the available voltage is not higher than stated on the rear panel of the fixture.  This fixture should be operated only from the type of power source indicated on the marking label. If you are not  sure of the type of power supplied, consult your authorized distributor or local power company.    Always disconnect the fixture from AC power before cleaning, removing or installing the  fuses, or any part.    Make sure that the power switch is set to off‐position before you connect the fixture to the mains. The power plug  has to be accessible after installing the fixture. Do not overload wall outlets and extension cords as this can  result in fire or electric shock.     Do not allow anything to rest on the power cord. Do not locate this fixture where the cord may be damaged by  persons walking on it.    Make sure that the power cord is never crimped or damaged by sharp edges. Check the fixture and the power cord  from time to time.    Refer servicing to qualified service personnel.    This fixture falls under protection class I. Therefore this fixture has to be connected to a mains socket outlet with a  protective  earthing connection.  Do not look straight at the fixture objective lens or LED module during operation. The intense light beam may  damage your eyes. ...

  • Page 5: Unpacking

    DigitalSpot 7000 DT      When choosing the installation spot, please make sure that the device is not exposed to extreme heat, moisture or  dust.    Air vents and slots in the fixture´s head and base are provided for ventilation, to ensure reliable operation of the  device and to protect it from overheating.    The openings should never be covered with cloth or other materials, and never must be blocked.    This fixture should not be placed in a built‐in installation unless proper ventilation is provided.    Always use a secondary safety cable when mounting this fixture.  Only operate the fixture after having checked that the housing is firmly closed and all screws are tightly fastened.    Make sure that the area below the installation place is blocked when rigging, derigging or servicing the fixture.    Do not block the front objective lens with any object when the fixture is under operation.    The lamp becomes extremely hot during operation. Allow the fixture to cool approximately 40 minutes prior to  removing the lamp assembly for replacement. Do not operate lamps beyond the rated  lamp life.    Operate the fixture only after having familiarized with its functions. Do not permit operation by persons not  qualified for operating the fixture. Most damages are the result of unprofessional operation!    Please use the original packaging if the fixture is to be transported.    Please consider that unauthorized modifications on the fixture are forbidden due to safety reasons!    If this device will be operated in any way different to the one described in this manual, the product may suffer  damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short‐ circuit, burns, electric shock, lamp explosion, crash etc.  To switch the DigitalSpot 7000 DT off, always use either option "Fixture Off" in main menu or set a DMX value of  channel 8 between 240‐249.  Never switch the fixture off by pulling out the power plug from the socket otherwise the fixture may be damaged  (projector lamp, operating system...)!  2. Unpacking  The DigitalSpot 7000 DT is packaged  in either a cardboard box or one‐unit (two‐unit) flight case to protect the  product during shipment.  The following items are included: ...

  • Page 6: Introduction

    DigitalSpot 7000 DT    3. Introduction  The DigitalSpot 7000 DT features moving head with a video projection and automated lighting technologies  including a DMX controllable digital media server installed in a fixture´s base. The built‐in 32‐bit Graphics Engine  utilizes Linux and DirectX application programming interface to provide extensive image control of  graphic objects.  The Digital spot 7000 DT uses  DMX512 protocol to control hardware functions like pan, tilt, and focus, as well as  media fixture capabilities including loading images and movies. The graphics engine allows you manipulate  position, scale, rotation, apply visual effects and colour mix each image.  S‐Video and VGA inputs for direct input to data projectors are handy for performing presentations.  S-Video and Composite live inputs can be used in graphics effects of DigitalSpot 7000 DT 4. Fixture exterior view         1 ‐ Top head cover     2 ‐ Projector aperture  3 ‐ LED Wash module    4 ‐ Yoke  5 ‐ Pan lock/unlock latch     6 ‐ Control board  7 ‐ Base   ...

  • Page 7: Video Inputs

    DigitalSpot 7000 DT    Rear panel of the fixture base  1 - DVI-I input (optional) - graph. engine 2 - VGA input (optional)- graph.engine   3 - 2x USB 4 - DMX output (5-pin XLR )   5 - DMX input (5-pin XLR) 6 - ATX switch  ...

  • Page 8: Positioning The Digitalspot 7000 Dt

    DigitalSpot 7000 DT    1. A DMX controller can switch off the projector lamp and shut down the fixture with the "Lamp Off, Fixture       Off" option on the control channel 8 (see DMX protocol).   2. The option "Fixture Off" in main menu of DigitalSpot 7000 DT switches off the projector´s lamp and shuts      down the fixture.  After shutting down the fixture switch the power switch on the rear side of the fixture base to the off position in  order to save energy.   Removing power directly without the shutdown procedure  can reduce fixture reliability!  8. Positioning the DigitalSpot 7000 DT   The DigitalSpot 7000 DT is designed to be installed in one of four possible installation locations:  1. Front Table ‐ the fixture is placed near the floor in front of the screen.  2. Front Ceiling ‐ the fixture is suspended upside‐down from the ceiling (truss) in front of the screen.       Set Ceiling Projection in the menu Personality ("Personality‐‐‐>"Projection Presetting"       ‐‐‐>"Ceiling Projection"‐‐‐>"On")  3. Rear Table ‐ the fixture is placed near the floor behind the screen. Set Rear Projection in the menu       Personality ("Personality‐‐‐>"Projection Presetting"‐‐‐>"Rear Projection"‐‐‐>"On")       Note that a special rear projection screen is required.  4. Rear Ceiling ‐ the fixture is suspended upside‐down from the ceiling (truss) behind the screen.      Set Rear Projection in the menu Personality ("Personality‐‐‐>"Projection Presetting"‐‐‐>      "Rear Projection"‐‐‐>"On") and Ceiling Projection ("Personality‐‐‐>"Projection Presetting"      ‐‐‐>"Ceiling Projection"‐‐‐>"On")      Note that a special rear projection screen is required. ...

  • Page 9: Rigging The Fixture

    DigitalSpot 7000 DT    Note: There is a  tolerance among these numbers due to optical component variations. We recommend that if you  intend to permanently install the DigitalSpot 7000 DT, you should physically test the projection size and distance  using the actual fixture in m before you permanently install it, so as to make allowance for this projector's optical  characteristics. This will help you determine the exact mounting position so that it best suits your installation  location  9. Rigging the fixture    Please consider the respective national norms during the installation!    Verify the truss or support will handle the combined weight of all the fixtures on the truss  Always use a secondary safety cable when mounting this fixture  When rigging, derigging or servicing the fixture staying in the area below the installation place, on bridges, under  high working places and other endangered areas is forbidden.  The operator has to make sure that safety‐relating and machine‐technical installations are approved by an expert  before taking into operation for the first time and after changes before taking into operation another time.  The operator has to make sure that safety‐relating and machine‐technical installations are approved by a skilled  person once a year.  To ensure reliable operation of the product and to protect it from overheating, the vents must not be blocked or  covered.  Hot air is exhausted from the exhaust vent. Do not put any flammable object near the fixture, hot air is exhausted  from the air vents.    Keep the exhaust vents at least 1 m away from any objects.    Do not touch peripheral parts of the exhaust vent, especially screws, grids and metallic parts. These areas  will become hot while the fixture is being used.  Do not put anything on the fixture. Objects put on the fixture will not only get damaged but also may cause fire  hazard by heat.  Allow the fixture to cool for 20 minutes before handling.  The fixture should be installed out of the reach of people.    We recommend avoiding dusty/smoky environments when operating the fixture. Usage in these environments  may cause a poor image quality. When using the fixture under dusty or smoky conditions,dust may accumulate  on a lens, liquid crystal panels, or optical elements inside the projector. Such condition may degrade the quality  of the projected image.    Overhead rigging requires extensive experience, including calculation of working load limits, installation material  being used, and periodic safety inspection of all installation material and the fixture. If you lack these qualifications,  do not attempt the installation yourself, but instead use a professional structural rigger. Improper installation can ...
  • Page 10 DigitalSpot 7000 DT    For overhead use, always install a safety cable that can hold at least 10 times the weight of the fixture. You must  only use safety cables with screw‐on carbines. Pull the safety cable through the two apertures on the bottom of  the base and over the trussing system etc. Insert the end in the carbine and tighten the fixation screw.    A pair of the Omega holders can be placed in 4 positions on the bottom of the base. Use 2  clamps (not supplied)  with screws M12.        To install the fixture on the truss:      1. Bolt clamp (1) to the omega holder (2) with M12 bolt and lock nut  through the hole in the holder.  2. Fasten the omega holders on the bottom of the base by inserting both  quick‐lock fasteners (3) into the holes        of the base and tighten fully clockwise.  3. Fasten the safety‐rope (4) through the two apertures in the bottom of the base and over the trussing system.  Before taking into operation for the first time,  the installation has to be approved by an expert!  10 ...

  • Page 11: Dmx 512 Connection

    DigitalSpot 7000 DT    10. DMX 512 connection  The fixture is equipped with both 3‐pin and 5‐pin XLR sockets for DMX input and output. Only use a shielded  twisted‐pair cable designed for RS‐485 and 3‐pin/5‐pin  XLR‐ connectors in order to connect the controller with the  fixture or one fixture with another.    Wiring  of the XLR connectors:      DMX  output                    DMX input    XLR mounting sockets (rear view):            XLR mounting plugs (rear view):                                   1 – Shield 2 - Signal (-) 3 - Signal (+) 4 –...
  • Page 12 DigitalSpot 7000 DT    The the DigitalSpot 7000 DT is equipped with 8‐pin RJ‐ 45 socket for Ethernet input. Use a network cable category 5  (with four “twisted” wire pairs) and standard RJ‐45 plugs in order to connect the fixture to the network.           RJ‐45 socket (front view):                    RJ‐45 plug (front view):          1‐ TD+        5‐ Not connected           2‐ TD‐      6‐ RX‐                           3‐ RX+      7‐ Not connected     ...

  • Page 13: Folder Organization

    DigitalSpot 7000 DT    12. Folder organization  The library structure is reflected on the hard drive where all files for the library are stored. The whole library is  contained within a special folder called ‘Media’.   Inside the Media folder is a collection of folders (000,001...240) each named with a 3‐digit number. Each folder  following this convention represents a library folder and the 3‐digit number represents the name of the folder.  Because of this, you can’t have folders without the 3 digit number scheme. You can’t neither have two folders with  the same digits.  Inside each folder is a collection of media files  that the library folder holds. The media files also should follow the  3‐digit conventions where a 3‐digit number is followed by an underscore and a name e.g.: 001_testfile1.png.  Note that for media files the digit starts at 001_ since visual 0 is always considered as being empty.  The media files assigned to the DMX values can be sorted either in an alphabetical or numerical order. Default  assigning is the alphabetical order. If you need to change this sorting,  go to the menu ”Personality“ and select   “Gobo selection mode“ option.  The numerical order is suitable in the case that you need to exactly assign certain media files to specified DMX  addresses.   The table below show differences in file DMX assignment  between the alphabetical and numerical sorting.  The table also includes file names without a correct 3‐digit convention to illustrate their behaviour in   the numerical sorting.  Media file name  DMX value  DMX value  at Alphabetical Sorting  at Numerical Sorting  001_testfile1.png  1  1  020_testfile2.png  2  20  19_testfile3.png  3  19  3_testfile4.png  4  3  460_testfile5.png  5  Not Assigned* ...

  • Page 14: Control Menu Map

    DigitalSpot 7000 DT    13. Control menu map      Default settings=Bold print       Menu  Level 1  Menu  Level 2 Menu  Level 3 Menu  Level 4 Menu  Level 5 Menu  Level 6 Menu  Level 7 Menu  Level 8 Fixture  Set DMX      DMX Settings  001‐512      Address  Address  Activate DMX                Mode  Ethernet  Default IP       ...
  • Page 15 DigitalSpot 7000 DT          Menu  Level 1  Menu  Level 2 Menu  Level 3 Menu  Level 4 Menu  Level 5 Menu  Level 6 Menu  Level 7 Menu  Level 8 Lamp Off via          On, Off      DMX  Lamp On If DMX          On, Off      is Present  Lamp Off if          On, Off      not DMX  Display ...
  • Page 16 DigitalSpot 7000 DT          Menu  Level 1  Menu  Level 2 Menu  Level 3 Menu  Level 4 Menu  Level 5 Menu  Level 6 Menu  Level 7 Menu  Level 8 Manual  Manual DMX      Pan  0‐255      Control  Control          :                Synchro to L4  0‐255      Video Input   ...
  • Page 17 DigitalSpot 7000 DT          Menu  Level 1  Menu  Level 2 Menu  Level 3 Menu  Level 4 Menu  Level 5 Menu  Level 6 Menu  Level 7 Menu  Level 8           Reset Iris system      Reset All                Systems                  Power On  Service Menu  Total Hours ...
  • Page 18 DigitalSpot 7000 DT          Menu  Level 1  Menu  Level 2 Menu  Level 3 Menu  Level 4 Menu  Level 5 Menu  Level 6 Menu  Level 7 Menu  Level 8 Remaining Filter                Scrolls  Air Pressure                Sensor                  Special   ...

  • Page 19: Operating Modes

    DigitalSpot 7000 DT          Menu  Level 1  Menu  Level 2 Menu  Level 3 Menu  Level 4 Menu  Level 5 Menu  Level 6 Menu  Level 7 Menu  Level 8 Fixture Off                14. Operating modes   Before operating the DigitalSpot 7000 DT from a DMX 512 controller, you need to define the source of DMX data,  which may be:  DMX 512 ‐ data is transmitted over standard DMX cables. Set a valid DMX start address, which is defined as the  first channel from which the DigitalSpot 7000 DT will respond to the controller.  Please, be sure that you don’t have any overlapping channels in order to control each DigitalSpot 7000 DT correctly  and independently from any other fixture on the DMX data link.  For DMX start address setting, please refer to the instructions under "Fixture Address".  ArtNet ‐ data is transmitted over Ethernet network using Artnet protocol. Set an IP address, Artnet Universe and  Artnet Subnet.  For Artnet setting, please refer to the instructions under "Fixture Address".  15. Control menu   The control panel situated on the front panel of the base offers several features. You can simply set the fixture  addresses, configure the fixture, run test, make a reset and also use many functions for setting fixture   behaviour.  Control elements on the control board:  [RNS] encoder wheel‐moves between menu items on the same level, scrolls between values.  [ESC] button‐leaves menu without saving changes  [ENTER] button‐enters menu, confirms adjusted values and leaves menu    ...

  • Page 20: Fixture Information

    DigitalSpot 7000 DT          Default IP Address ‐Preset IP address.        Custom IP Address ‐ The option enables edit all numbers of the IP address.          To set the custom IP address:          1. Select „Custom IP Address” and press the [ENTER].          2. Use RNS wheel to set the first number of the IP address          3. Press the [ENTER] to move on the second number of the IP address          4. Repeat steps 2 and 3 for the third and fourth number of the IP address.          If you want to return back on the previously edited number, press [ESC].   ...
  • Page 21 DigitalSpot 7000 DT         26 seconds if a DMX signal is present on the data link.      Lamp Off if not DMX ‐ This function allows you to switch off the lamp automatically after 2       minutes if a DMX signal is missing on the data link.        Display Adjusting ‐‐‐ This function allows you to change the display settings:      Display Permanent On ‐ This function allows you to keep the display permanent on or       to turn it off after 5 minutes of inactivity of control buttons (wheel)      Display Orientation ‐ Select this function to adjust the display orientation:          Normal orientation ‐ A standard display orientation.         Rotated Orientation ‐ Inverts the display by 180°.   Pan/Tilt Feedback ‐‐‐ This function allows to return the moving head to the required pan/tilt position after  changing the position by an external  force (e.g. by a stroke).  Be careful, the Pan/Tilt Feedback OFF is not the standard operation and the head of the fixture can be damaged!    Note: If the feedback was switched off ,the pan/tilt position is changed by an external force and the feedback is  switched on again, the moving head might not to be synchronized with the DMX signal. You have to make a reset in  order to synchronize the moving head with the DMX signal.    Pan/Tilt mode ‐‐‐ Use this menu to set the character of the pan/tilt movement.  ...

  • Page 22: Lamp On/Off

    DigitalSpot 7000 DT    Microphone Sensitivity ‐‐‐ Select this item to adjust the microphone sensitivity from 1 (maximum)      to 20 (minimum).                      Default Settings ‐‐‐ Select this option to reset all fixture personalities to the default values.   15.4 Lamp On/Off   Use this option in order to switch on/off the projector´s lamp.Do not use the projector continuously for 24 hours or  more. If using the projector continuously for long periods, turn it off and leave it for one hour at least once during a  24 hour period.     15.5 Manual control  Manual DMX control ‐‐‐Select this menu to control all channels by the control elements on the control board.  Video Input Selection ‐‐‐This menu enables to select desired video input:           Internal input           External VGA Input    External SVIDEO Input  Data projector control ‐‐‐ Select this menu to operate the on‐screen menu of the projector by means of the control  elements placed on the fixture control board.  The [RNS] encoder wheel controls movement between arrow fields on the control display and the [ENTER] button  enables movement in menu.Pressing the [ENTER] on a circular field (marked "OK") confirms selected options.   The [ESC] button‐leaves menu without saving changes.    15.6 Stand­alone setting   Use this menu to set options for a stand‐alone mode as a selection of the playing program, programming and ...

  • Page 23: Preview Mode

    DigitalSpot 7000 DT    4. Select the desired item and press the [ENTER] button. Now you can edit a DMX value of selected item by the   [RNS] encoder wheel  5. Press the [ENTER] to save adjusted value.  6. Select another effects (channels) and repeat steps 4 an 5.  7. Select “Save” or “Save and Copy” and press the [Enter] to confirm all adjusted values in a current step:    “Save” ‐  saves the current prog. step    “Save and Copy” ‐ saves and copies the current prog. step to the next prog. step.  Option “Snap DMX”‐ inserts current values from DMX to all effects (channels). It is very useful function, you  don  not have to adjust all effects to desired positions, all values are loaded from DMX.  8. Go to the next prog. step ,press the [ENTER] and repeat  this procedure (steps 4 and 7).  After creation of the program, you can simply reduced its length (by changing the start/end step) using either  “Start Step” item or “End Step” item.    Music Trigger ‐‐‐ Select this item to enable the sound control of the running programs via                     the built‐in microphone.    15.7 Preview mode.  This item enables to display the image, going from the projector, on the fixture´s display.  Note: If this function is called out ,the video sequence from projector will not be played continuously because the    fixture´s processor has to display this sequence twice at the same time ( on the wall and on the display)    15.8 Reset functions  The DigitalSpot 7000 DT can be reset totally or in function modules. Select a desired function to run a reset:  Reset Graphics Engine ‐‐‐  This function resets a graphics engine.  Reset Pan/Tilt System ‐‐‐  This function resets a pan/tilt movement.  Reset Zoom/Focus system ‐‐‐  This function resets a zoom and a focus module.  Reset Iris system ‐‐‐  This function resets iris module.  Reset All systems ‐‐‐  This function enables you to return all fixture´s effects  to their standard positions.    15.9 Service menu  Use this menu to read useful information about the fixture.    Power On Time ‐‐‐Select  this submenu to read the number of operation hours of the fixture.     ...

  • Page 24: Special Functions

    DigitalSpot 7000 DT    Current ‐ Select this function to read the current temperatures  of the fixture interior .            Maximum nonresetable ‐The function shows the max. temperatures of the fixture interior         since the DigitalSpot 7000 DT has been fabricated.       Maximum resetable ‐ The function shows the maximum temperatures of the fixture interior       since the respective counter was last reset. In order to reset desired counter to 0,      press [ENTER] twice.         Measuring points of temperatures:  Projector temp.1 [°C] ]………….temperature measured in the data projector        Projector temp.2 [°C]…………..temperature measured in the data projector        Projector temp.3 [°C] ]…………..temperature measured in the data projector        Pan /Tilt Board. [°C] ....temperature on the PCB in the fixture base      ...
  • Page 25             To create the folders structure mentioned above, use the option "Init Flash Disc". After creating folders structure  on the USB stick you may load/download  files into folders/subfolders .Maximum number of media files in one  Media subfolder is 240. Subfolders 000‐020 are reserved for default images/videos and cannot be changed (you  cannot copy media files into these subfolders).      To upload a file/folder from the USB stick to the Media folder in the fixture:  1. Insert the USB stick to the USB port , select "USB Data Synchronize" from the menu and press the  [ENTER],  "USB1" or "USB2" (depends on used USB port) is displayed on the screen.  2. Press the [ENTER], select "Open", press the [ENTER].  3. Select "Media", press the [ENTER],  4. If you want to copy all Media folder (including subfolders 000‐240), select item "Synchronize to Fixture". If you  want to copy only one  subfolder (e.g. 035) ,select "Open", press the [ENTER] , select desired subfolder from a list  of subfolders ,press the [ENTER] and select  option "Synchronize to Fixture". If you want to copy only one file,  select "Open" and press the [ENTER]. Select the desired file, press the [ENTER] and confirm a question in a dialogue  box.  To download folder from the Media folder to the USB stick.  1. Insert the USB stick to the USB port , select "USB Data Synchronize" from the menu and press  the [ENTER]. "USB1" or "USB2" (depends on used USB port) is displayed on the screen.  2. Press the [ENTER], select Open, press the [ENTER].  3. Select "Media", press the [ENTER],  4. If you want to copy all Media folder from the fixture (including subfolders 000‐240), select item "Synchronize  from Fixture". If you want to copy only one  subfolder (e.g. 035) ,select "Open", press the [ENTER] , select desired  subfolder from a list of subfolders ,press the [ENTER] and select  option "Synchronize from Fixture". If you want to  copy only one file, select "Open" and press Enter. Select the desired file, press the [ENTER] and confirm a question  in a dialogue box.    Software Update ‐‐‐ This menu allows to update graphical software or hardware processors software.  You have to download the latest version of the DigitalSpot 7000 DT software from ROBE website to your hard disk  and then use either Ethernet network  or the USB stick to move this file to the relevant folder in the DigitalSpot  7000 DT.     Copying  software update file from the USB stick to the fixture:  1. Insert the USB stick to the USB port, select "USB Data Synchronize" from the menu and press  25 ...

  • Page 26: Fixture Off

    DigitalSpot 7000 DT    Enter. There is an USB1 or USB2 (depends on used USB port) displayed on the screen.  2. Press Enter, select Open, press the [ENTER].  3. Select Update and press the [ENTER]. If you want to upload whole Update folder to the fixture, select option  "Synchronize to Fixture".  If you only want to copy one or more files to the fixture, select option "Open" and press the [ENTER]. Select  desired file, press the [ENTER] and confirm a question in a dialogue box.    After copying update file to the fixture, the desired software update will be activated by confirming the  follow items:      Update Graphical Software ‐ starts update of the graphical software.      If the message Please Update HW Processors in Menu "Special Functions" will appear      after updating, run update of the hardware functions.      Update HW processors Software ‐ starts update of hardware functions like pan, tilt,         focus...etc.       Update Media Content ‐ starts update of the factory media folders 00‐20 (pictures, videos)    Calibrate Values ‐‐‐ This menu serves for a fine calibration of effects.      Iris Calibration ‐ allows fine calibration of a mechanical iris.     Generate Log File ‐‐‐ This item starts generating a log file. The file is saved in a folder "Log" on the hard disk.  This file records events in a certain scope in order to provide an audit trail that can be used to diagnose problems  of the fixture.    Remote servis ‐‐‐ This menu provides necessary items for remote servis of the DigitalSpot 7000 DT. ...

  • Page 27: In Frame And Out Frame Parameters

    DigitalSpot 7000 DT      use channel KeyStone X‐ratio for correction  use channel   KeyStone Y‐ratio  for correction           17. In Frame and Out Frame parameters   You can select  any segment of a video file for playback by assigning  parameters  for In Frame (start point) and an  Out Frame (end point) as pictured below.   The In Frame parameter corresponds to a 16‐bit DMX value equal to a starting point for the playback segment of  the selected video file. The Out Frame parameter corresponds to a 16‐bit DMX value equal to an end point for the  playback segment of the selected video file.           1.Assigning the In Frame DMX values to 0   and Out Frame DMX values to 255 you will  playback the entire video file.    2. You can create a segment anywhere between the beginning and the end of the video file.

  • Page 28: Video Control

    DigitalSpot 7000 DT    18. Video Control  The channel Gobo control defines how the current layer will be ‘composed’ with the previous layers and the  playback options in each mode .The Digital Spot 7000 supports the following options:  Copy mode (0‐17 DMX): In this mode, the pixels of the layer are written on top of the previous layers.  Addition mode (20‐37 DMX: In this mode, the pixel values of the current layer are added to the ones of   the previous  layers. This means that “dark” pixels in the current layer image won’t alter the pixels   that are underneath while “light” pixel will saturate the image underneath.  Subtraction mode (40‐47DMX): In this mode, the pixel values of the current layer are subtracted from the pixel       value in the underlying layers. Dark pixel from the current layer won’t alter the pixel of       the layers underneath while light pixel will darken them.  Multiplication mode (60‐77 DMX): In this mode, the pixels from the current layer will be multiplied by the pixels of       the underlying layers. For a pixel to appear bright in the output, the equivalent pixel of       the current layer and the underlying layer needs to be bright. If any of the layers has      a dark pixel, the result will be dark.  Minimum mode (80‐97 DMX): This mode takes the pixel that is the darkest between the current layer and   the layer underneath  Maximum mode (100‐117 DMX): This mode takes the pixel that is the brightest between the current layer and   the layer underneath.      The playback options:   DMX value  Playback option      Meaning  0.    Play forward continuously if dimmer >0 ...

  • Page 29: Graphic Effects

    DigitalSpot 7000 DT    20. Graphic effects  There are two gobo effect channels on each gobo layer (Gobo effect 1 selection, Gobo effect 2 selection), which  offer amount of effects that can be applied to the current running picture/video. Each effect channels have three  control channels ‐ Parameter 1, Parameter 2, Parameter 3 – which allow to change  the behaviour of selected  effect (e.g. speed, amount...)    20.1 Kaleidoscopic effect  The kaleidoscopic effect section on the channel Gobo effect 1 selection allows selection of the static or dynamic  mode of the kaleidoscopic effect according to the desired mosaic segment.  DMX value        Segment of mosaic  Example  Source picture  Static  Dynamic  mode  mode  Square    100  101              Right triangular    102  103          Isosceles triangular ...

  • Page 30: Rgb (Cmy) Effects

    DigitalSpot 7000 DT    Meaning of the control channels depends on the kaleidoscope mode which has been selected:  Static mode.  Gobo effect 1‐ Parameter 1: Density of mosaic segments DMX value  Function  0 ‐ 255  Adjusting density of mosaic segments from large (0 DMX) to small (255 DMX).     Gobo effect 1‐ Parameter 2: Content of segments‐coarse  DMX value  Function  0 ‐ 255  Coarse adjustment of the segments content      Gobo effect 1‐ Parameter 3 : Content of segments‐fine  DMX value  Function  0 ‐ 255  Fine adjustment of the segments  content      Dynamic mode.  Gobo effect 1‐ Parameter 1: Density of mosaic segments DMX value  Function  density of mosaic segments from large (0 DMX) to small (255 DMX). 0 ‐ 255 ...
  • Page 31 DigitalSpot 7000 DT    RGB add non‐black Pixels (DMX value=52) – the effect increases colour values across all pixels except black pixels.   Associated control parameters:  Control  Controlled item  Function parameter  value  Parameter  1  Red colour element  0‐255 no adjustment   maximum saturation   Parameter  2  Green colour element  0‐255 no adjustment   maximum saturation  Parameter  3  Blue colour element  0‐255 no adjustment   maximum saturation    RGB subtract/add All Pixels (DMX value=53) – the effect reduces/ increases colour values across all pixels.   Associated control parameters:  Control  Controlled item  Function parameter  value  Min. saturat. (0)  no adjustment (128)    max. saturation(255)  Parameter  1  Red colour element  0‐255 Parameter  2  Green colour element  0‐255 Min. saturat. (0)  no adjustment (128) ...
  • Page 32 DigitalSpot 7000 DT      Swap RGB to BRG (DMX value=57) – the effect swaps red to blue, green to red and blue to green colour in all  pixels.     Associated control parameters:  Control  Controlled item  Function parameter  value  Parameter  1  Red colour element  0‐255 no adjustment (0 )    blue (255)                  no adjustment (0 )    red (255)  Parameter  2  Green colour element  0‐255                  no adjustment (0 )    green (255)  Parameter  3  Blue colour element  0‐255                    Swap RGB to BGR (DMX value=58) – the effect swaps red and blue colour in all pixels.  Green colour remains  without change.   Associated control parameters:  Control  Controlled item  Function parameter  value  no adjustment (0 )    blue (255)  Parameter  1 ...
  • Page 33 DigitalSpot 7000 DT    Invert and swap RGB to GBR (DMX value=61) – the effect swaps red, green and blue colour to inverted GBR in all  pixels.    Associated control parameters:  Control  Controlled item  Function parameter  value  Parameter  1  Red colour element  0‐255 no adjustment (0 )    full inverted green (255)                  no adjustment (0 )    full inverted blue (255)  Parameter  2  Green colour element  0‐255                  no adjustment (0 )    full inverted red (255)  Parameter  3  Blue colour element  0‐255                        Colour to Alpha (DMX value=62) – the effect changes the transparency level of an image´s element colour values.   You can adjust the transparency of individual colours  from completely transparent to full opacity using the control  parameters 1, 2 and 3:  Control  Controlled item  Function parameter  value  Parameter  1  Red colour element ...
  • Page 34 DigitalSpot 7000 DT    Changes the inclination of conversion line for blue colour from  max. output intensity (0 )    no adjustment (255)  Parameter  3  Blue colour   0‐255      Brightness scale (DMX value=69) – the effect changes the output intensity of brightness of the picture.  Associated control parameters:  Control  Controlled item  Function parameter  value  Parameter  1  Inclination of the  Changes the inclination of conversion line for output brightness  0‐255  conversion line – bottom  from no adjustment (0 )    min. brightness (255)  point  Inclination of the  Changes the inclination of conversion line for output brightness  Parameter  2  0‐255  conversion line – top  from max. brightness (0 )    no adjustment (255)  point  Example:                                                                                          ...

  • Page 35: Media Content Management

    DigitalSpot 7000 DT    21. Media content management   As you seen earlier in chapter "12. Folder organization", the DigitalSpot 7000 DT uses the root folder named   "Media". This folder contains subfolders (000,001...240) and inside each subfolder is the collection of media that  the subfolder holds. The files in subfolders are sorted in an alphabetic or numerical order and assigned to DMX.  The first part of the file name should be a 3‐digit number followed by an underscore and a name e.g.:  001_sun.png...... 1 DMX  002_snow_castle.png..2 DMX  :  255_apple.png....255 DMX   Subfolders 000‐020 are reserved for default (factory) gobos/videos and their contents cannot be changed.    User subfolders 21‐240 and their contents can be mowed between fixtures and your local drive (PC) as well as  between fixtures. Which method you use depends on:  ‐ how much content you want to move  ‐ whether the fixture is currently connected to the Ethernet fixture link    There is several methods for moving user content files and folders between fixtures and a local drive and  between  fixtures each other. You can use:  ‐ FTP client in Windows explorer window (fixtures have to be connected to Ethernet link)  ‐ FTP client in Mozilla Firefox (fixtures have to be connected to Ethernet link)  ‐ USB stick   ‐ option "Contents Synchronization" in a Remote control program (fixtures have to be connected to Ethernet link).   For detail description see articles below.      21.1 Moving files between the fixture and PC   1. FTP client in explorer window.  All fixtures have to be linked to the Ethernet link. The proper network configuration and IP address setting of your  PC is very important. The following is an example of an IP setting for Windows XP :   35 ...
  • Page 36 DigitalSpot 7000 DT    After network configuration, type the IP address of the DigitalSpot 7000 DT in address line in your Windows explorer window. Use this format ftp:// 2.X.X.X / (e.g. ftp://2.236.2.88/- see picture below). If all settings are proper, you will see "Media" and "Update" folders in the Windows explorer window and now you can work with them as local folders and files.
  • Page 37 DigitalSpot 7000 DT    2. FTP client in Mozilla Firefox  If you use Mozilla Firefox as your web browser, you can install FTP client into the browser.   To install FTP client for Mozilla Firefox on your computer.   1. Run Mozilla Firefox.  2.Select option “ Tools” from the  Menu bar, select “Add‐ons” item.      3.Select option “Get Add‐ons” from the standard toolbar, type fireftp into the top left  field and press Enter key.  4.Click on the Add to Firefox.. button and follow the installation instructions.      5. Follow the installation instructions until the installation has finished.                5.After installation, go to the “ Tools”, select “Add‐ons” item, select “Extensions” in the toolbar  and click on the  Options button. Select “Interface” menu and check option “Configure FTP links in Firefox to automatically use  FireFTP”.  37 ...
  • Page 38 DigitalSpot 7000 DT            After installing FTP client, run Mozilla Firefox and type the IP address of desired  fixture in ftp format e. g.  ftp://2.97.181.89 and a Fire FTP window will appear.  If you do not want to keep in mind IP addresses of all connected fixtures, you can use the Remote configuration  program (by typing the IP address of one fixture to the web browser in http format  e. g. http://2.97.181.89) and  go to the Contents Synchronization window where a list of available fixtures is offered.           You need to know only IP address of one fixture as the rest of connected fixtures with their IP addresses is  displayed in this window. By clicking on the Ftp option (in parenthesis) at desired fixture the FireFTP window will  appear:        Now you can move files between PC and desired fixture.    3. Via USB stick.  Next  way,  how  to  add  or  remove  files  from  the  media  folders  is  by  means  of  the  USB  stick  ‐  see  "USB  Data  ".

  • Page 39: Moving Files Between Networked Fixtures

    DigitalSpot 7000 DT    21.2 Moving files between networked fixtures   The option "Contents Synchronization" in a "Remote control program" running on your PC offers easy control of  file transfer between networked fixtures via web browser. (For detail description of the Remote configuration  program see chapter "Remote control of the fixture via web browser" below).    A window of the Contents Synchronization:     There is a list of available fixtures under Device Available for Update. If you connect another fixture to a network,  use option "Rescan Devices" to refresh the list of fixtures.   A list of available folders with their check boxes is placed under Synchronization Folders.  Option "Synchronization Mode" gives you possibility to select how the files will be moved to target folder:    "Mirror"‐ a content of the target folder will be fully overwritten by a content of the source folder.    "Add"‐ files from the source folder are added to existing files in the target folder.    To move files.  1. Select desired folders check boxes. If you want to select all folders, check All Media check box.  2. Select a target fixture (fixtures) in a list of available fixtures.  3. Select desired Synchronization Mode and click the "Do Synchronization" button to start the file transfer.                                        ...

  • Page 40: Remote Control Of The Fixture Via Www Browser

    DigitalSpot 7000 DT    22. Remote control of the fixture via WWW browser  The DigitalSpot 7000 DT offers a remote control of the fixture and diplaying useful information about the fixture  including the gobo folders contents via www browser.  The fixtures has to be connected via an ethernet (with Art‐Net communication protocol) to a network. The PC or  light console has to be connected to the same network as the fixtures. Use only the IP addresses which have first  number 2 like 2.X.X.X, e.g. 2.236.2.88.   To run a Remote control program type the IP address of the desired fixture to your www browser (e.g.  http://2.236.2.88) and the input window of the Remote Control will appear.  Note: if you wish to have access to this utility under password, use the menu "HTTP Access" in "Special functions"  to set a password.      The Remote Control screen offers these options:    Fixture Info ‐ the window with information about current fixture address, disk space, software versions etc.         Personality ‐ the window allows you to change the fixture settings like a pan/tilt reverse,             feedback, speed, lamp status, DMX protocol selection etc.    40 ...
  • Page 41 DigitalSpot 7000 DT    Status Messages ‐the window under this option displays error and status messages.    Special Functions ‐ the window offers several items:       "Thumbnails size" ‐ changing the size of the thumbnails. The change takes effect in       the item "Content". If you change the thumbnail size, use the button "Update"        below the size box.       "Log File" ‐ enables to generate log file for service purposes.      "System Reboot"‐ starts reboot of the fixture                         41 ...
  • Page 42 DigitalSpot 7000 DT    Content ‐ by entering this window a complete overview of all gobo folders is offered, from which the         folder to be view can be selected.Click a desired folder to display its content.        Click a desired picture to zoom it in.        Contents Synchronization ‐ the window allows you copy (addition) media content from                       a current fixture to another fixtures on an ethernet network.   There is a list of available fixtures under Device Available for Update. If you connect another fixture to a network,  use option "Rescan Devices" to refresh the list of fixtures.   A list of available folders with their check boxes is placed under Synchronization Folders.  Option "Synchronization Mode" gives you possibility to select the way how the files will be moved to target folder:      "Mirror"‐ a content of the target folder will be fully overwritten by a content of the source           folder.      "Add"‐ files from the source folder are added to existing files in the target folder.    To move files.  1. Select desired folders check boxes. If you want to select all folders, check "All Media" check box.  2. Select a target fixture (fixtures) in a list of available fixtures.  3. Select desired Synchronization mode and click the "Do Synchronization" button to start file transfer.     42 ...
  • Page 43 DigitalSpot 7000 DT    Remote Graphics Output ‐ preview of the current projecting output.  Remote RNS Display ‐ the window "takes" the fixture´s control panel. You can browse and adjust all items in this  fixture menu by means of your keyboard. Use the Up/Down and Enter/Escape keys.   Remote Content ‐ the window offers a table for definition of streaming sources. Type a streaming protocol, an IP  address and a port number for the desired streaming source (e.g. laptop) to the first line in the following format:   http://2.x.x.x:port number (for example http://2.1.1.3:1234)  and click the "Update" button on the right side of the line to save the streaming source address. This source is  assigned to the DMX value of 1 on channel "Gobo selection". Up to 20 streaming sources is possible to define in  this way.  All defined streaming sources are assigned to DMX values of the Gobo selection channel and can be used on each  gobo layer.      Previous channel Gobo folder selection has to be set at DMX value of 252 in order to allow the use of streaming  sources assigned to the Gobo selection channel. See the chapter Streaming video.  43 ...

  • Page 44: Picture Merging

    DigitalSpot 7000 DT    To end the Remote control program, close WWW browser ( or use option "Logout" if you entered the program  using the user name and password).       23. Picture merging  The picture merging system allows to create a panoramic projection controlled from a light DMX console.  The resulting seamless image consists of the images of the individual projectors. It is possible to create an  image field up to 64 segments (non‐mirrored configuration).  You can display the original DigitalSpot 7000 DT gobos/videos or custom gobos/videos from  user folders.      23.1 Picture merging control channels  Global effect 1  DMX values in a range of 1‐7 enable the picture merging procedure. You can select from several predefined widths  of the picture overlapping edges (from 0 to 35%). In many cases the projection screen is smaller than the total  merged image of the projectors. This total image can be scaled either using Keystoning parameters or, (better)  adjusting the width of blending areas.                 DMX=2 (width=0% )                 DMX=1 (width=10%)                      DMX=7 (width=35%)                Global effect 1‐ Parameter 1   The  DMX  value  from  the  range  of  1‐  235  allows  selection  of ...
  • Page 45 DigitalSpot 7000 DT          Image field configuration    Non‐mirrored configuration   Image field  Image field  DMX  Total number of DMX  Total number of  Configuration  Configuration  value  fixtures  value  fixtures  W x H  W x H  1  2 x 1  4 x 8 32  2  1 x 2  8 x 5 40  2  2 x 2  5 x 8 40  4  3 x 1  8 x 6 48  5  1 x 3  6 x 8 48  6  3 x 2 ...
  • Page 46 DigitalSpot 7000 DT    DMX  Image field  Total number of DMX  Image field  Total number of  value  Configuration  fixtures  value  Configuration  fixtures  W x H  W x H  38  7 x 2  2 x 11 22  39  2 x 7  11 x 3 33  40  7 x 3  3 x 11 33  41  3 x 7  11 x 4 44  42  7 x 4  4 x 11 44  43  4 x 7  11 x 5 55  44 ...
  • Page 47 DigitalSpot 7000 DT    Horizontally mirrored configuration  Image field  Image field Total number of  Total number of  DMX  configuration  DMX  configuration  fixtures in base  fixtures in base  value  of base matrix  value  of base matrix  matrix  matrix  W x H  W x H  128  2 x 1 10 x 2 20  129  4 x 1 4 x 5 20  130  2 x 2 10 x 3 30  131  4 x 2 6 x 5 30  132  6 x 1 10 x 4 40 ...
  • Page 48 DigitalSpot 7000 DT    Vertically mirrored configuration  Image field  Image field Total number of  Total number of  DMX  configuration  DMX  configuration  fixtures in base  fixtures in base  value  of base matrix  value  of base matrix  matrix  matrix  W x H  W x H  164  1 x 2 5 x 4 20  165  2 x 2 2 x 10 20  166  1 x 4 5 x 6 30  167  2 x 4 3 x 10 30  168  3 x 2 5 x 8 40 ...
  • Page 49 DigitalSpot 7000 DT    Vertically and horizontally mirrored configuration  Image field  Image field Total number of  Total number of  DMX  configuration  DMX  configuration  fixtures in base  fixtures in base  value  of base matrix  value  of base matrix  matrix  matrix  W x H  W x H  200  2 x 2 10 x 4 40  201  4 x 2 4 x 10 40  202  2 x 4 10 x 6 60  203  4 x 4 6 x 10 60  204  6 x 2 10 x 8 80 ...
  • Page 50 DigitalSpot 7000 DT    The mirrored image configurations bring 2 advantages:  1. Resolution of the source image and merged images on the wall is the same in comparison with          non‐mirrored configuration (if you use suitable mirrored configuration – see example 3 below).  2. By using the picture merging with mirrored configuration you can cover any size of projection area.   The total number of used projectors is unlimited.    Examples:  4 DigitalSpots 7000DT are used in the picture merging.     Source picture                  Aspect ratio: 4:3                  Resolution:  1024 x 768                     Images on the wall:    Example 1. Horizontally mirrored configuration  4 x 1 (DMX=129)  set on all fixtures                    All projected images have a  resolution  of  1024 x 768, but the resolution of 1024 pixels is “made ” from  512 pixels  as each fixture projects   1/2  of the source picture (this half  has a source resolution  512 x 768).       ...
  • Page 51 DigitalSpot 7000 DT    Global effect 1‐ Parameter 2    The  DMX  values  from  the  range  of  0‐255  are  used to  step  segment  by  segment  throw  the  image  grid.  The  DMX  value of 0 corresponds to the upper left segment of the image grid. The stepping runs from the left to the right and  down from top (see example for field 8x3 segments bellow Global effect 1‐ Parameter 3    This channel enables to transform displaying of the segment edges‐sharp or blended edges. You can also display  the blue and red auxiliary frame with the alignment marks for easier alignment of the adjacent segments:   Channel  Value  Type of control  Type of control    Global effect 1 ‐ Parameter 3      0‐130  Displays segment with blended edges (active keystoning)  step  131‐141  Displays segment with sharp edges (active keystoning)  step ...

  • Page 52: Picture Merging Example

    DigitalSpot 7000 DT      Global effect 2‐ Parameter 2   The parameter adjust the green gamma value at respective image adge.    Global effect 2‐ Parameter 3   The parameter adjust the blue gamma value at respective image adge.                   23.2 Picture merging example   Here is an example of the image field 3x2.   1. All fixtures that are a part of the picture merging should have a different fixture ID (The fixture ID= the last   number of its IP address). The fixture´s IP address consists of four numbers separated by the dot  e.g.  002.168.002.010.  2. Select the same gobo/video on the six DigitalSpots 7000 DT.  3. On all fixtures you are configuring set a DMX value=1 at the channel Global Effect 1.  On all fixtures you are configuring set a DMX value=6 at the channel Global Effect 1‐Parameter 1.  4. Set a DMX value at the channel Global Effect 1‐ Parameter 3 between 151‐160 to define a sharp edges of  segments for a fine alignment.  5. On each individual fixture set a DMX value between 0‐5 at Global Effect 1 ‐ Parameter 2 to select the segment  that the fixture will project.  6. Use pan/tilt/zoom and keystone channels to align the projections of individual fixtures  in such a way that there  is some overlap between the separate portions of the image. This overlap is necessary for the picture merging  adjustment.  7. Set a DMX value at Global Effect 1‐ Parameter 3  between 131‐141 to display the segment with sharp edges for  fine adjustment  by means the fine pan/tilt and keystones channels.  After it set this parameter to 0 and the  channel  Global Effect 2 set to 20 to enable fine RGB gamma correction by means of the  Global Effect 2 – Parameter 1‐3.    8. To execute the picture merging ,run the same gobo/video on all six fixtures and set the channels Global Effect 1‐  Parameter 3  to a DMX value of 0‐130.  Note: In order to assure a correct playback of videos sequences , all fixtures in the picture merging system  should  be synchronized to the one (master) fixture ‐ see the chapter bellow.    ...
  • Page 53 DigitalSpot 7000 DT    Single segments of the source picture must have the same size (pixels) which is given by:     L  = L /[x‐(b/100)*(x‐1)]  …………. Size of the single segment  in X‐axis  partX totalX  L  = L /[y‐(b/100)*(y‐1)]  …………. Size of the single segment  in Y‐axis  partY totalY where  = size (pixels) of picture segment in X‐axis               L = size (pixels) of picture segment in Y‐axis        partX  partY  = total size (pixels) of the source picture  in X‐axis             L = total size (pixels) of the source picture in Y‐axis  totalX    totalY    x = number of picture segments in X‐axis               y = number of picture segments in Y‐axis  b = size of overlapping edges in %      Positions at which single picture segments start in the source picture are given by:        ...

  • Page 54: Effect Video Synchronization

    DigitalSpot 7000 DT    ___________________________________________________________________________________________  Note. On the other way round, if you need to calculate the resolution of the source picture to ensure that every  fixture will use the resolution of 1024x768 pixels, use the formula:              L = L  *[x‐(b/100)*(x‐1)]   totalX  partX   for this case:       L = 1024 *[ 3‐(10/100)*(3‐1)]       L =1024pixels  totalX  partX             L =2867 pixels  totalX  The source picture should have min. resolution of 2867x768 pixels.  ___________________________________________________________________________________________          Positions in X‐axis at which single picture segments start:         = (N ‐1)* L  *[1.0‐(b/100)]   posX partX For the segment 1: ...

  • Page 55: Projection Onto Angular, Cylindric Or Spheric Surfaces

    DigitalSpot 7000 DT    26. Projection onto angular, cylindric or spheric surfaces  If a projection on curved surface is required a correction of the shape distortions is necessary. The DigitalSpot 7000  DT supports projection onto angular screens, cylinders and spheres.    26.1 Curved surface support channels   Global effect 2  This channel enables you to select desired shape of the surface:  To simplify a correction process, there is a gobo with a net pattern (DMX value = 2) in  a factory folder No. 20  (DMX value= 20) on a Gobo folder selection channel each gobo layer.  Global effect 2‐ parameter 1  This parameter enables to adjust the total length of the image edge. A value of 0 means no adjustment, a value of  255 means maximum correction.  Note. If a corner projection is selected on a Global effect 1 (values of 1‐4), the red guiding line will appear in the   image (the gobo with the net pattern has to be projected).  Guiding line     55 ...
  • Page 56 DigitalSpot 7000 DT    Global effect 2‐ parameter 2  This parameter enables to adjust the horizontal length of the edge. A DMX Value of 128 = no adjustment, values  below 128 move the edge to the left, values above 128 move the edge to the right.  Global effect 2‐ parameter 3  This parameter enables to adjust the vertical length of the edge. A DMX Value of 128 = no adjustment, values  below 128 move the edge downwards, values above 128 move the edge upwards.    These global effect 2 parameters 1‐3 have to be used in combination with the KeyStone and KeyStone X‐ratio (Y‐ ratio) parameters to adjust desired shape of image.   Corner projection    Example:  1. Project the gobo with a net pattern on the wall (the channel Gobo Folder selection ,is set at a value of 20 ,the  channel Gobo selection  at a value of 2).  2. Set the channel Global Effect 2 to a Horizontal inside corner mapping (DMX value=3)  3. Use the  channel Global Effect 2 ‐Parameter 1 to adjust the length of the image edge.  4. Use the channels Global Effect 2 ‐Parameter 2, and Global Effect 2 ‐Parameter 3 and Keystone channels  to  correct image on the wall.  5. Use the KeyStone Y‐ratio channel  for the final correction of the image.   56 ...
  • Page 57 DigitalSpot 7000 DT    Note:  If a projection of rectangle (square) on a circle (sphere) is selected on the channel Global Effect 2 (DMX value of 10  or 11), the meaning of the Keystone parameters in a DMX chart will be changed as follows:   Channel DMX value Function Type of control 23    Image moving in an X‐direction    0 ‐127  Moving the image from left to center  proportional  128  Center  step  129‐255  Moving the image from center to right  proportional  24    Image moving in a Y‐direction    0 ‐127  Moving the image from bottom to center  proportional  128  Center  step  129‐255  Moving the image from center to top  proportional  25    Squeezing in an X‐direction ...

  • Page 58: Video Processing On Gobo Layers From A Streaming Video Server

    DigitalSpot 7000 DT    27. Video processing on gobo layers from a streaming video server  A streaming video is a video that is continuously sent by one device (e.g. PC) and received by another device  (DigitalSpot 7000 DT) over an ethernet network.  The Streaming video software stated on the pictures below is available at http://www.videolan.org/vlc/.  Download VLC media player from this web page and install it on your streaming source (PC, notebook..).  Here are important installation points how to prepare a video processing on gobo layers from a remote streaming  video source in the fixture.  Streaming source (here is an example for PC running Windows XP)    1. Download the VLC media player to the PC (Windows self‐extracting package 0.8.6f),       2. Set PC network card for Art‐Net network:      ‐ Menu path: "Start" ‐‐> "Control Panel" ‐‐> "Network Connection" ‐‐> "Connection"           ‐ Click on the "Properties" button and the following  window will open.     58 ...
  • Page 59 DigitalSpot 7000 DT        ‐ Click on the item "Internet Protocol (TCP/IP)"  and the Internet Protocol Properties window       will open. Set IP address to something like 2.X.X.X with an IP mask of 255.0.0.0    3. Install  a VLC media player.    ‐ click on a VLC media player self‐extracting package  located on the hard disk and follow the on‐screen  instructions. After installing it, run this VLC media player. In a horizontal menu "File" click on "Open" and the  following window will open.    59 ...
  • Page 60 DigitalSpot 7000 DT    Type the name of video file in the "Open" field, check the "Stream/Save" option and click the "Settings" button.  The "Stream output" window will open:  Check the "HTTP" option in a Outputs column, type an IP address of the PC in the "Address" field and a figure  port  in the "port" field.  Note: If you want to run more videos on this PC, you have to run the VLC media player for each video and every  media player has to have a different figure of the port but the IP address will be the same.    Select the MPGTS or MPEGPS option in the "Encapsulation method" row. Check the "Video codec" option and  select mp2v. In the field "Bitrate kb/s" set value of 1024 or higher.  The Bitrate is the number of kbits that are conveyed or processed per second. The higher is the number, the higher  is the quality of the projected image. For streaming of desktop we recommend the bitrate of 8192.  Click the "OK" button and confirm the "Open" window.  The VLC media player is now ready for playing up the video sequences.        60 ...
  • Page 61 DigitalSpot 7000 DT    PC Desktop streaming.  The desktop streaming enables you to sent your presentation directly to the DigitalSpot 7000 DT via an ethernet  network. You do not need extra cables for connecting video inputs of the DigitalSpot 7000 DT with your PC.  A different setting of VLC media player for streaming of the PC desktop is required. Type the following line in the  "Customize" field of the Open window:      screen:// screen‐fps=10 :screen‐caching=100            Space    The Stream output window has the same setting like for video streaming except the field "Bitrate (kb/s)" which  should be set at the value of 8192.                   Important: The Playback speed channel at corresponding  gobo layer should be set at a DMX value of 150‐200.    61 ...
  • Page 62 DigitalSpot 7000 DT    Control PC (light console)  Type the IP address of the DigitalSpot 7000 DT which is to project data from a remote  streaming video source in  your WWW browser to run the Remote Control program.  Select the option "Remote Content" and the following window will open:  Type in the "source Address" field the IP address and the port number  of the streaming source (in our case it is a  PC) in this format: http://2.x.x.x:port number e.g. http://2.1.1.3:1234 and save it by clicking the "Update" button.  This way defined streaming source is assigned to a DMX value of 1 at the channel Gobo selection.  You can define another videos from the same streaming source ‐ the IP addresses will be the same for all videos  only the port numbers have to be different.  After specifying all streaming sources close the "Remote Content" window.     To run a video processing on the fixture  On The DigitalSpot 7000 DT which is to project video data from a streaming video source, set the channel Gobo  folder selection at value of 252 and on the following channel "Gobo selection" set a DMX value which responds to  the streaming video source defined in the "Remote Content" window. The streaming video processing starts  running with a delay of cca 10 seconds.   Example for gobo/video layer 1:   Channel Value Function Type of control Gobo Folder selection 0-20 Factory folders step 21-240 User folders step 241-250 Reserved Live input (grab. card)-see channel 60 step Streaming from remote source step...

  • Page 63: Rdm

    DigitalSpot 7000 DT    Fixture linkage:    28. RDM  This fixture is ready for RDM operation.RDM (Remote Device Management) is a bi‐directional communications  protocol for use in DMX512 control systems, it is the new open standard for DMX512 device configuration and  status monitoring.  The RDM protocol allows data packets to be inserted into a DMX512 data stream without adversely affecting  existing non‐RDM equipment. By using a special „Start Code,“ and by complying with the timing specifications for  DMX512, the RDM protocol allows a console or dedicated RDM controller to send commands to and receive  messages from specific moving lights.  RDM allows explicit commands to be sent to a device and responses to be received from it.   The ROBE DreamBox allows to utilize all DigitalSpot 7000 DT RDM functionality.Please read the DreamBox user  manual for detail description of RDM possibilities.                                                     ...

  • Page 64: Technical Specifications

    DigitalSpot 7000 DT    29. Technical specifications  Electrical specifications  Auto‐switching power supply  Input voltage range: 100‐120V/ 200‐240V AC, 50/ 60 Hz   Power consumption: 800 VA    Projector Specifications  Model:PLC‐XP100L  Light output:6,500 ANSI lumens  Lamp:330 W NSHA  Rated lamp life: 3,000 h (eco mode); 2,000 h (normal mode)  Throw distance ratio: 1.8‐2.4 : 1 (standard)  Contrast  ratio:2000:1   LCD panel system:1.3“ TFT Active Matrix type, 3 panels   Panel resolution:1,024 x 768 dots  Number of pixels: 2,359,296 (1,024 x 763 x 3 panels)    Hardware  Motherboard: MSI G31M‐F  Processor: Intel Core2 Duo E6750, 2.66 GHz, 1333 MHz FSB  Memory: 1GB RAM  Graphics card: nVidia 9800 GT  Video capture card: AverMedia DVD EZMaker  Hard disk: Western Digital 500GB Caviar SE16 3.5”  Gigabit Ethernet    Operation system  Linux OS    Graphic engine  4 Digital Gobo Layers for Image and Video Control  Layer Media Control Modes (Copy, Add, Subtract, Multi, Minimum and Maximum)  Banner Effects creating action scripts for Images or Videos  Graphic engine supports a combined total of more than 60,000 original and user‐created videos/gobos usable on  all gobo layers  Digital Iris effect + 160 masking effects  Full Key‐Stone correction  Digital strobe effect  CMY Image and Video Colour Mixing and CTC (Colour Temperature Correction) ...
  • Page 65 DigitalSpot 7000 DT    Mechanical iris    Control  5“ TFT LCD display & Robe navigation system  Web access for total control of fixture (user library management)  Media Content Synchronization in web interface  169 control channels max.  RDM support    Pan/Tilt  Pan movement range: 530°  Tilt movement range: 280°  16 bit movement resolution  Controllable speed of Pan/Tilt movement   Automatic Pan/Tilt position correction  Built‐in Pan/Tilt macro effects    LedWash module  Light source:  2x 48 Luxeon Rebel LEDs (RGBW)  Optical system: 25° beam angle  RGB colour mixing  Shutter and adjustable strobe sequences  Full range dimming    Connections  video inputs: Data projector: 1 x S‐Video (Mini Din 4 pin)                          1 x VGA (Mini D‐sub 15 pin)              Graphic Engine: standard:                                                       1 xS‐Video (Mini Din 4 pin)                          1 x Composite video (RCA)              ...
  • Page 66 DigitalSpot 7000 DT    P.N.  99012445) – includes capture card SDI/ASI DTA‐145‐SDP and mounting  accessories   SDI/ASI capture card set  ( Air filter for DS 7000 DT, PLC-XP100L (P.N. 17030507)     Dimensions (mm)       Weight  48 kg                                       ...

  • Page 67: Error And Information Messages

    DigitalSpot 7000 DT    30. Error and information messages   The  warning icon (triangle) on the bottom‐right side of the fixture´s screen indicates some error or information  message which appears on the screen by pressing the [ESC] button.              Pan Error   The message will appear after the reset of the fixture if the yoke´s  magnetic‐indexing circuit malfunctions (sensor  failed or magnet is missing) or the stepping motor is defective or its driving IC3 on the PCB in the fixture base. The  yoke is not located in the default position after the reset of the fixture.    Tilt Error   The message will appear after the reset of the fixture if the head´s magnetic‐indexing circuit malfunctions (sensor  failed or magnet is missing) or the stepping motor is defective or its driving IC3 on the PCB in the fixture base. The  head is not located in the default position after the reset of the fixture.    Focus Error  The message will appear after the reset of the fixture if the focus module´s magnetic‐indexing circuit malfunctions  (sensor failed or magnet is missing) or the stepping motor is defective or its driving IC1 on the PCB in the fixture  head. The focus is not located in the default position after the reset of the fixture.    Zoom Error  The message will appear after the reset of the fixture if the zoom´s magnetic‐indexing circuit malfunctions (sensor  failed or magnet is missing) or the stepping motor is defective or its driving IC1 on the PCB in the fixture head. The  zoom is not located in the default position after the reset of the fixture.    Power Down Mode  The fixture is in " power down mode"‐ this mode omits fixture reset after switching it on,  and reduces the power  of motors. “Power down mode” is useful in special cases e. g. if the fixture is in a flight case and you want to set its  DMX address without taking it out from the case. To enter „Power down mode”, press and hold [ENTER]  button  and at the same time switch on the power switch.   Now you can set DMX address and  behaviour of the fixture by using  menu “Personality”. If you want to go to a  “normal operation mode”, run a total fixture reset   Please Clean Air Filters  The message warns you that the time interval adjusted in the menu item Time To Cleanup Filters in the Service ...

  • Page 68: Maintenance

    DigitalSpot 7000 DT    31. Maintenance    31.1 Replacing the lamp   Turn the power off and disconnect the fixture from the mains. If the lamp is hot, avoid burns by waiting for  approximately 45 minutes until the lamp has cooled.      1. Use the tilt lock button (2) to secure the moving head in a  horizontal position. If you look at the rear cover of the head,  the warning writings has to be in a readable position       2. Remove the rear plastic cover (1) of the head by loosening  the four quarter‐turn fasteners (2).    3 Loosen the three quarter‐turn fasteners  (3) at the rear part  of the projector chassis.       4. Carefully take the projector (4) with the chassis (5) out from  the head. The lamp cover (6) is placed next to the filter  compartment.       5 Loosen the screw and open the lamp cover. Pull out the lamp  by using the built in handle. Do not turn the power on with the  lamp cover removed.      6 Replace the lamp with a new one. Make sure that the lamp is  properly and fully inserted.    7 Close the lamp cover and secure the screw.      8. Insert the projector with chassis back to the head   and secure the three quarter‐turn fasteners (3).     ...

  • Page 69: Replacing The Projector

    DigitalSpot 7000 DT    31.2 Replacing the projector     If you need to remove the data projector, turn the power off and disconnect the DigitalSpot 7000 DT from the  mains. If the projector lamp is on, wait 25 minutes until the projector has cooled.                    1. Use the tilt lock button to secure the moving head  in a horizontal position.If you look at the rear cover  of the head, the warning writings has to be in a  readable position.        2. Remove top/bottom and front/rear plastic covers  of the head by loosening the four quarter‐turn  fasteners (1) on each cover.       3. Disconnect cables (2) from motors and sensors (3  motor cables and 2 sensor cables) in the front part of  the fixture  head.      4. Disconnect power and data cables (3) from the  rear panel of the projector (4). Cut the cable fixing   eyes at the side of the projector chassis.      5. Unscrew the two Allen screws (5) at the bottom  part of the projector chassis (7).      ...

  • Page 70: Accessing To The Projector Control Buttons

    DigitalSpot 7000 DT    31.3 Accessing to the projector control buttons   If you need to use the projector control buttons which are situated at the side of the projector, move the fixture  head  to  the  horizontal  position  as  figured  on  the  picture  below  (if  you  look  at  the  rear  cover  of  the  head,  the  warning writings has to be in a readable position), and remove the side plastic cover by loosening the 4 screws 31.4 Installing a DVI/VGA capture card   To install an optional DVI/VGA capture card.   1.   Disconnect the fixture from power.    2.   Remove both top covers (1) of the fixture base by unscrewing 14 screws (2).  3.   Remove the cover plate (3) of an unused slots for DVI/VGA connectors on the rear panel of the fixture         by unscrewing  4 screws (4).  4.  Screw the connecting block (5) with DVI/VGA connectors  to the rear panel by means of the 4 hexagonal         pillars which have a threaded stud.  5.   Remove the capture card (6) from its packaging and gently press it down into the empty PCI slot. Secure          the bracket of the card to the chassis by means of the screw (7) with M3 thread.  6.   Connect a VGA and DVI cable to the capture card. ...

  • Page 71: Installing An Sdi/Asi Capture Card

    DigitalSpot 7000 DT      31.5 Installing an SDI/ASI capture card   To install an optional SDI/ASI capture card.   1. Disconnect the fixture from power.    2. Remove both top covers (1) of the fixture base by   unscrewing 14 screws (2).    3. Remove the cover plate (6) of an unused slots for   SDI/ASI connectors on the rear panel of the fixture          by unscrewing  the 2 screws (5) M3x6.                    4. Unscrew six fastening screws (4) and carefully tilt  the rear panel from the chassis.                         ...
  • Page 72 DigitalSpot 7000 DT                      Warning:  The SDI/ASI connectors holder has to be electrically  insulated from the rear panel otherwise the capture card can be  damaged.  Check right placing of the insulating washers.            7.  Screw the cover (7) to the SDI/ASI connectors holder (8) with   two screws M3x6 (9). Screw the rear panel (3) back to the chassis.        8.  Remove the capture card from its packaging and gently press it   down into the empty PCI slot. Secure the bracket of the card to the  chassis by means of the screw (16) with M3 thread.          9.  Connect the SDI/ASI cables to the capture card. The IN/OUT cable   has a blue sleeve at BNC connector and the OUT cable has a red one.   BNC sockets on the capture card are marked    (OUT)  and   (IN/OUT).   ...

  • Page 73: Replacing The Fixture Air Filters

    DigitalSpot 7000 DT    31.6 Replacing the fixture air filters   Important!   Check the air filters periodically and clean before they  become clogged!    Clean the air filters  with a vacuum cleaner or you can wash them and put back dry.    Replacing air filters in the fixture head.  1. Disconnect the fixture from power.  2. Raise up the filter cover (fixed by two magnets) on the head cover.   3. Pull the air filter out.   4. Clean or replace the air filter.  5. Snap the filter cover back to the head cover.  6. Reset item "Time To Cleanup Filters" in the "Service menu    Head cover Filter cover Air filter Magnets     Replacing the air filter in the fixture base.  1. Disconnect the fixture from power.  2. Remove the side cover by loosening the 4 quarter‐turn fasteners.    3. Pull the air filter out.  4. Clean or replace the air filter .  5. Put the side cover back.  6. Reset item "Time To Cleanup Filters" in the "Service menu".   ...

  • Page 74: Replacing The Filter Cartridge In The Projector

    DigitalSpot 7000 DT    31.7 Replacing the filter cartridge in the projector.   1. Turn off the DigitalSpot 7000 DT  and unplug the AC power cord from the AC outlet.    2. Remove the projector from the fixture chassis as described in the chapter Replacing the projector.       3. Press   on the filter cover to release the latch and open  the filter cover.       4. Pull out the filter cartridge. When taking out the filter  cartridge, put your finger on the filter cartridge’s tab and then  pull.      5. Put the new one back into the position and close the filter cover.  Make sure that the filter cartridge is properly and fully inserted.  Make sure the filter cartridge is inserted in the projector. If the  filter cartridge is not inserted, the projector cannot be turned on.  Do not put anything into the air vents. Doing so may result in  malfunction of the projector.      6. Turn the projector on and reset the filter counter and the scroll  counter as described below.      7. Place the projector back to the fixture chassis.     ...

  • Page 75: Resseting The Scroll Counter

    DigitalSpot 7000 DT        2. Use the Point  buttons to move the red frame pointer to  Filter counter and then press the SELECT button. A dialog  box appears showing the Used time option and the Scrolls  remaining option. Use the Point  buttons to select Used  time.        3. Used time shows the total accumulated time of the filter  use, a timer setting option, and the Reset option. Select  Reset and the “Filter counter Reset?” appears. Select [Yes]  to continue.        4. Another confirmation dialog box appears, select [Yes] to  reset the Filter counter.      31.7.1 Resseting the Scroll Counter    1. Press the MENU button on the projector  to display the On‐Screen Menu. Use  the Point  buttons to move the red frame pointer to the Setting Menu icon.        2. Use the Point  buttons to move the red frame pointer to  Filter counter and then press the SELECT button. A dialog ...

  • Page 76: Replacing The Fuse

      Warning.  The system restore replaces all fixture settings and the Media folder content.  This action return the device to a factory state.  For a system restore, you will need:  ‐ the USB flash drive with a System restore utility (part of Digital 7000 DT delivery)  ‐ the USB keyboard    Use the following steps to perform a system restore:  1.  Plug the USB flash drive with System restore utility and the USB keyboard into two external                 USB ports  on the DigitalSpot 7000 DT.   2.  Power on the DigitalSpot 7000 DT. When the fixture  boots, press Delete key on the keyboard to enter the                 fixture´s computer SETUP and set the boot from USB drive (Path: "Advanced Bios Features" ‐‐‐ >"1st boot                  device"‐‐‐‐> "[USB]).         3.     Save this setting and exit SETUP. The fixture continues booting, wait until you see a full‐screen                menu titled:       Image Manager for ROBE Digital Products                     Options:          Write "rescue" for  enter to Main Menu    4.  Type the word rescue on the keyboard and the following screen will appear: ...
  • Page 77 DigitalSpot 7000 DT    A soft lint‐free cloth moistened with any good glass cleaning fluid is recommended, under no circumstances should  alcohol or solvents be used!    DANGER !  Disconnect from the mains before starting any  cleaning and maintenance work    The front covering glasses will require weekly cleaning as smoke‐fluid tends to building up residues, reducing the  light output very quickly.  The cooling fans should be cleaned monthly.  The interior of the fixture should be cleaned at least annually using a vacuum‐cleaner or an air‐jet.  More complicated maintenance and service operations are only to be carried out by authorized dealers.    Cleaning a projection lens of the projector.  Apply a non‐abrasive camera lens cleaner to a soft, dry cleaning cloth. Avoid using an excessive amount of cleaner.  Abrasive cleaners, solvents or other harsh chemicals might scratch a surface. Lightly wipe a cleaning cloth over  projection lens.                                             ...
  • Page 78 DMX protocol DigitalSpot 7000 DT ‐ DMX protocol v. 1.2 DMX  DMX Value Function Type of control Channel 0‐255 Pan movement by 530° proportional Pan Fine 0‐255 Fine control of pan movement proportional Tilt 0‐255 Tilt movement by 280° proportional Tilt Fine 0‐255 Fine control of tilt movement proportional Pan/Tilt speed,Pan/Tilt time Max.speed (tracking mode) step P./T. speed‐set Speed Mode in menu: Pan/Tilt Mode 1‐255 Speed from max. to min.(vector mode) step P./T. time‐set Time Mode in menu: Pan/Tilt Mode Time from 0.1s to 25.5s 1‐255 step Pan/Tilt macro selection 0‐9 Disabled pan/tilt macro step Reserved 10‐31 32‐63 Figure of circle (from small to large) proportional 64‐95...
  • Page 79 DMX protocol DMX  DMX Value Function Type of control Channel To activate following functions,hold DMX value 3 seconds  130‐139 Lamp On step 140‐149 Pan/Tilt reset step 150‐179 Reserved 180‐189 Zoom/Focus reset step 190‐199 Mechanical iris  reset step 200‐209 Total reset step 210‐215 Graphic engine reset/software update executing step 216‐229 Reserved 230‐239 Lamp Off step 240‐249 Lamp Off,Fixture Off (hold DMX value 5 seconds) step 250‐255 Reserved Video input selection 0‐63 Internal graphic engine  step 64‐127 External VGA to projector...
  • Page 80 DMX protocol DMX  DMX Value Function Type of control Channel 224‐255 Shutter open step LED Dimmer 0‐255 Led module dimmer intensity  0  ‐‐>  100 % proportional Common digital effects for all gobo layers  KeyStone Top Left X 0‐255 Move top left corner X value to center (0‐default) proportional KeyStone Top Left Y 0‐255 Move top left corner Y value to center (0‐default) proportional KeyStone Top Right X 0‐255 Move top right corner X value to center (0‐default) proportional KeyStone Top Right Y 0‐255 Move top right corner Y value to center (0‐default) proportional KeyStoneBottom Right X 0‐255 Move bottom right corner X value to center (0‐default) proportional KeyStone Bottom Right Y 0‐255 Move bottom right corner Y value to center (0‐default) proportional KeyStone Bottom Left X 0‐255 Move bottom left corner X value to center (0‐default) proportional KeyStone Bottom Left Y...
  • Page 81 DMX protocol DMX  DMX Value Function Type of control Channel 2500 K step Digital Iris‐type selection Circular ,outside‐‐>in,sharp edge  step Circular ,outside‐‐>in,fuzzy edge 1 step Circular ,outside‐‐>in,fuzzy edge 2 step Circular ,outside‐‐>in,fuzzy edge 3 step Circular ,outside‐‐>in,fuzzy edge 4 (maximum) step Circular ,inside‐‐>out,sharp edge  step Circular ,inside‐‐>out,fuzzy edge 1 step Circular ,inside‐‐>out,fuzzy edge 2 step Circular ,inside‐‐>out,fuzzy edge 3 step Circular ,inside‐‐>out,fuzzy edge 4 (maximum) step Horizontal ellipse ,outside‐‐>in,sharp edge  step Horizontal ellipse ,outside‐‐>in,fuzzy edge 1 step Horizontal ellipse ,outside‐‐>in,fuzzy edge 2 step Horizontal ellipse ,outside‐‐>in,fuzzy edge 3 step step Horizontal ellipse ,outside‐‐>in,fuzzy edge 4 (maximum) Horizontal ellipse ,inside‐‐>out,sharp edge  step Horizontal ellipse ,inside‐‐>out,fuzzy edge 1 step...
  • Page 82 DMX protocol DMX  DMX Value Function Type of control Channel Wedge wipe ,bottom‐‐>up, fuzzy edge 2 step Wedge wipe,bottom‐‐>up, fuzzy edge 3 step Wedge wipe,bottom‐‐>up, fuzzy edge 4 (maximum) step Radial wipe ,left ‐‐>bottom,sharp edge step Radial wipe ,left ‐‐>bottom,fuzzy edge 1 step Radial wipe ,left ‐‐>bottom,fuzzy edge 2 step Radial wipe ,left ‐‐>bottom,fuzzy edge 3 step Radial wipe ,left ‐‐>bottom,fuzzy edge 4 (maximum) step Radial wipe ,bottom‐‐>left,sharp edge step Radial wipe ,bottom‐‐>left,fuzzy edge 1 step Radial wipe ,bottom‐‐>left,fuzzy edge 2 step Radial wipe ,bottom‐‐>left,fuzzy edge 3 step Radial wipe ,bottom‐‐>left,fuzzy edge 4 (maximum) step Radial wipe ,top‐‐>left,sharp edge step Radial wipe ,top‐‐>left,fuzzy edge 1 step Radial wipe ,top‐‐>left,fuzzy edge 2 step Radial wipe ,top‐‐>left,fuzzy edge 3 step Radial wipe ,top‐‐>left,fuzzy edge 4 (maximum) step Radial wipe ,left‐‐>top,sharp edge...
  • Page 83 DMX protocol DMX  DMX Value Function Type of control Channel Horizontal two‐way band wipe,bottom left‐‐>top right step Vertical one‐way band wipe,top left‐‐>bottom right step Vertical one‐way band wipe,bottom right‐‐>top left step Vertical one‐way band wipe,bottom left‐‐>top right step Vertical one‐way band wipe,top right‐‐>bottom left step Vertical two‐way band wipe,top right‐‐>bottom left step Vertical two‐way band wipe,bottom right‐‐>top left step Vertical two‐way band wipe,bottom left‐‐>top right step Vertical two‐way band wipe,top right‐‐>bottom left step Horizontal bands 4x,top‐‐>bottom step Horizontal bands 4x,bottom‐‐>top step Vertical bands 4x,left ‐‐>right step Vertical bands 4x,right ‐‐>left step Horizontal bands 8x,top‐‐>bottom step Horizontal bands 8x,bottom‐‐>top step Vertical bands 8x,left‐‐>right step Vertical bands 8x,right‐‐>left step Horizontal bands 16x,top‐‐>bottom step Horizontal bands 16x,bottom‐‐>top...
  • Page 84 DMX protocol DMX  DMX Value Function Type of control Channel 2 diagonal curtains, top left‐‐>center<‐‐ bottom right step Grid wipe 8x8,bottom right‐‐>top left step Grid wipe 8x8,bottom right‐‐>top left,inverse step Grid wipe 8x8,top right‐‐>bottom left step Grid wipe 8x8,top right‐‐>bottom left,inverse step Grid wipe 16x16,bottom right‐‐>top left step Grid wipe 16x16,bottom right‐‐>top left,inverse step Grid wipe 16x16,top right‐‐>bottom left step Grid wipe 16x16,top right‐‐>bottom left,inverse step Grid wipe 32x32,bottom right‐‐>top left step Grid wipe 32x32,bottom right‐‐>top left,inverse step Grid wipe 32x32,top right‐‐>bottom left step Grid wipe 32x32,top right‐‐>bottom left,inverse step 4 sliding triangles step 161‐255 Reserved step Digital Iris Open iris step 1‐254 From max. diameter to min. diameter proportional...
  • Page 85 DMX protocol DMX  DMX Value Function Type of control Channel 0‐255 Rotation +/‐ 45° (128‐default) proportional Banner bottom positioning 0‐255 Positioning from bottom to top (0‐default) proportional Banner bottom rotation 0‐255 Rotation +/‐ 45° (128‐default) proportional All Banners rotation 0‐255 Rotation +/‐ 45° (128‐default) proportional Global Effect 1 No effect step Picture merging ‐selection of width of  overlapping edges: Width of overlapping edges  ‐10 % P1, P2, P3 Width of overlapping edges  ‐ 0 % P1, P2, P3 Width of overlapping edges  ‐ 15 % P1, P2, P3 Width of overlapping edges  ‐ 20 % P1, P2, P3 Width of overlapping edges  ‐ 25 % P1, P2, P3 Width of overlapping edges  ‐ 30 % P1, P2, P3 Width of overlapping edges  ‐ 35 % P1, P2, P3 8‐10 Reserved Picture merging ‐selection of width of  overlapping edges for pre‐...
  • Page 86 DMX protocol DMX  DMX Value Function Type of control Channel Vertical  concave cylinder  mapping  step Horizontal convex cylinder  mapping  step Horizontal  concave cylinder  mapping  step Orthographic  sphere mapping step Rectangle on circle (sphere) mapping* step Square on circle (sphere) mapping* step P 1‐ total length, P2‐horizontal length, P3‐ vertical length of edge 12‐19 Reserved step Picture merging ‐ R/G/B gamma adjustment in blended edges  21‐255 Reserved Global Effect 2 ‐ Parameter 1 0‐255 Function depends on selected Global Effect 2  depends on offect Global Effect 2 ‐ Parameter 2 0‐255 Function depends on selected Global Effect 2  depends on offect Global Effect 2 ‐ Parameter 3 0‐255 Function depends on selected Global Effect 2  depends on offect Gobo layer 1 Dimmer  0‐255 Dimmer intensity from 0% to 100% (255‐default) proportional Gobo Folder selection ...
  • Page 87 DMX protocol DMX  DMX Value Function Type of control Channel Defines the beginning of a media file segment as a  0‐255 proportional percentage of the movie length (0‐default) Out Frame High   Defines the end of a media file segment as a percentage of  0‐255 proportional the movie length (255‐default) Out Frame Low   Defines the beginning of a media file segment as a  0‐255 proportional percentage of the movie length (255‐default) Gobo  control Copy mode   Video stream 1: step Play forward if dimmer (on layer 1) > 0, looping continuously step Play forward if dimmer (on layer 1) > 0, hold on last frame Pause step Play forward in continuous loop step Play forward once and hold on the last frame step No function Scrub (Display) the selected In Frame step Scrub (Display) the selected Out Frame  step 8‐9 Reserved Video stream 2 ( the same functionality as for Video stream 1): step...
  • Page 88 DMX protocol DMX  DMX Value Function Type of control Channel Play forward once and hold on the last frame step No function Scrub (Display) the selected In Frame step Scrub (Display) the selected Out Frame  step 48‐49 Reserved Video stream 2: 50‐57 The same  functionality as for Video stream 1 step 58‐59 Reserved Multiplication mode   Video stream 1: step Play forward if dimmer (on layer 1) > 0, looping continuously step Play forward if dimmer (on layer 1) > 0, hold on last frame Pause step Play forward in continuous loop step Play forward once and hold on the last frame step No function Scrub (Display) the selected In Frame step Scrub (Display) the selected Out Frame  step 68‐69 Reserved Video stream 2: 70‐77 The same  functionality as for Video stream 1...
  • Page 89 DMX protocol DMX  DMX Value Function Type of control Channel Playback Speed   Normal Speed step 1‐127 Slow speeds from slowest ‐‐‐> normal proportional Normal Speed step 129‐255 Faster than Normal ‐‐‐> Fastest proportional Gobo rotation and indexing 0‐63 Clockwise rotation from fast to slow proportional 64‐127 Indexing proportional No rotation‐centre (128‐default) step 129‐192 Indexing proportional 193‐255 Anticlockwise rotation from slow to fast proportional Gobo fine indexing (rotation)  0‐255 Fine indexing (rotation) proportional Gobo  effect 1 Selection   No effect Zoom sinus P1‐speed Zoom bump in fade out P1‐speed Zoom fade in bump out...
  • Page 90 DMX protocol DMX  DMX Value Function Type of control Channel Bend X none Bend Y none Tile frame none Frame none Plane Flip X none Plane Flip Y none Plane Flip XY none Plane mirror X top none Plane mirror X bottom none Plane mirror Y left none Plane mirror Y right none Plane mirror XY segment 1 none Plane mirror XY segment 2 none Plane mirror XY segment 3 none Plane mirror XY segment 4 none Plane tile 2x none Plane tile 3x none Plane tile 4x none Plane tile 5x...
  • Page 91 DMX protocol DMX  DMX Value Function Type of control Channel 87‐99 Reserved kaleidoscope ‐ mode and mosaic segment selection: Square ‐static mode P1, P2, P3 Square ‐dynamic mode P1, P2, P3 Right triangular ‐ static mode P1, P2, P3 Right triangular  ‐ dynamic mode P1, P2, P3 Isosceles triangular ‐ static mode P1, P2, P3 Isosceles triangular ‐ dynamic mode P1, P2, P3 Triangular 1 ‐ static mode P1, P2, P3 Triangular 1 ‐dynamic mode P1, P2, P3 Triangular 2 ‐static mode P1, P2, P3 Triangular 2 ‐ dynamic mode P1, P2, P3 Stat. mode:P1‐density, P2‐content (coarse), P3‐content (fine) Dyn. mode:P1‐density, P2‐size and pulsation, P3‐movement 110‐255 Reserved Gobo  effect 1 ‐ Parameter 1   0‐255 Effect control depends on effect Gobo  effect 1 ‐ Parameter 2 0‐255 Effect control depends on effect Gobo  effect 1 ‐ Parameter 3 ...
  • Page 92 DMX protocol DMX  DMX Value Function Type of control Channel Invert flash P1‐amount BW Flash P1‐amount Black and white to black and white inverse Flash P1‐amount Gradient Wipe X P1‐amount Gradient Wipe Y P1‐amount 33‐39 Reserved Gaussian filter P1‐amount Mean filter P1‐amount Laplacian filter P1‐amount Emboss filter P1‐amount Sharpness filter P1‐amount 45‐49 Reserved RGB effects: RGB subtract All Pixels P1, P2, P3 RGB add All Pixels P1, P2, P3 RGB add non‐black Pixels P1, P2, P3 RGB substract/add All Pixels P1, P2, P3 Swap RGB to RBG P1, P2, P3 Swap RGB to GRB P1, P2, P3...
  • Page 93 DMX protocol DMX  DMX Value Function Type of control Channel 0‐255 Position Y fine proportional Gobo  zoom X coarse  0‐127 Narrowing proportional Centre (128‐default) step 129‐255 Widening proportional Gobo  zoom X fine  0‐255 Zoom X fine proportional Gobo  zoom Y coarse  0‐127 Narrowing proportional Centre (128‐default) step 129‐255 Widening proportional Gobo  zoom Y fine  0‐255 Zoom Y fine proportional Synchronization to ID  No function step 1‐255 Synchronization to fixture ID proportional Gobo layer 2 Dimmer ...
  • Page 94 DMX protocol DMX  DMX Value Function Type of control Channel In Frame Low   Defines the beginning of a media file segment as a  0‐255 proportional percentage of the movie length (0‐default) Out Frame High   Defines the end of a media file segment as a percentage of  0‐255 proportional the movie length (255‐default) Out Frame Low   Defines the beginning of a media file segment as a  0‐255 proportional percentage of the movie length (255‐default) Gobo  control Copy mode   Video stream 1 step Play forward if dimmer (on layer 2) > 0, looping continuously step Play forward if dimmer (on layer 2) > 0, hold on last frame Pause step Play forward in continuous loop step Play forward once and hold on the last frame step No function Scrub (Display) the selected In Frame step Scrub (Display) the selected Out Frame  step 8‐9 Reserved Video stream 2 ( the same functionality as for Video stream 1):...
  • Page 95 DMX protocol DMX  DMX Value Function Type of control Channel Play forward in continuous loop step Play forward once and hold on the last frame step No function Scrub (Display) the selected In Frame step Scrub (Display) the selected Out Frame  step 48‐49 Reserved Video Stream 2 50‐57 the same functionality as for Video stream 1 step 58‐59 Reserved Multiplication mode   Video stream 1 step Play forward if dimmer (on layer 2) > 0, looping continuously step Play forward if dimmer (on layer 2) > 0, hold on last frame Pause step Play forward in continuous loop step Play forward once and hold on the last frame step No function Scrub (Display) the selected In Frame step Scrub (Display) the selected Out Frame  step 68‐69 Reserved Video Stream 2...
  • Page 96 DMX protocol DMX  DMX Value Function Type of control Channel 118‐255 Reserved Playback Speed   Normal Speed step 1‐127 Slow speeds from slowest ‐‐‐> normal proportional Normal Speed step 129‐255 Faster than Normal ‐‐‐> Fastest proportional Gobo rotation and indexing 0‐63 Clockwise rotation from fast to slow proportional 64‐127 Indexing proportional No rotation‐centre (128‐default) step 129‐192 Indexing proportional 193‐255 Anticlockwise rotation from slow to fast proportional Gobo fine indexing (rotation)  0‐255 Fine indexing (rotation) proportional Gobo  effect 1 Selection   No effect Zoom sinus P1‐speed Zoom bump in fade out...
  • Page 97 DMX protocol DMX  DMX Value Function Type of control Channel Squeeze out none Bend X none Bend Y none Tile frame none Frame none Plane Flip X none Plane Flip Y none Plane Flip XY none Plane mirror X top none Plane mirror X bottom none Plane mirror Y left none Plane mirror Y right none Plane mirror XY segment 1 none Plane mirror XY segment 2 none Plane mirror XY segment 3 none Plane mirror XY segment 4 none Plane tile 2x none Plane tile 3x none Plane tile 4x...
  • Page 98 DMX protocol DMX  DMX Value Function Type of control Channel Plane mirror X,Y‐inverse none 87‐99 Reserved kaleidoscope ‐ mode and mosaic segment selection: Square ‐static mode P1, P2, P3 Square ‐dynamic mode P1, P2, P3 Right triangular ‐ static mode P1, P2, P3 Right triangular  ‐ dynamic mode P1, P2, P3 Isosceles triangular ‐ static mode P1, P2, P3 Isosceles triangular ‐ dynamic mode P1, P2, P3 Triangular 1 ‐ static mode P1, P2, P3 Triangular 1 ‐dynamic mode P1, P2, P3 Triangular 2 ‐static mode P1, P2, P3 Triangular 2 ‐ dynamic mode P1, P2, P3 Stat. mode:P1‐density, P2‐content (coarse), P3‐content (fine) Dyn. mode:P1‐density, P2‐size and pulsation, P3‐movement 110‐255 Reserved Gobo  effect 1 ‐ Parameter 1 0‐255 Effect control depends on effect Gobo  effect 1 ‐ Parameter 2   0‐255 Effect control depends on effect...
  • Page 99 DMX protocol DMX  DMX Value Function Type of control Channel Alpha flash P1‐amount Invert flash P1‐amount BW Flash P1‐amount Black and white to black and white inverse Flash P1‐amount Gradient Wipe X P1‐amount Gradient Wipe Y P1‐amount 33‐39 Reserved Gaussian filter P1‐amount Mean filter P1‐amount Laplacian filter P1‐amount Emboss filter P1‐amount Sharpness filter P1‐amount 45‐49 Reserved RGB effects: RGB subtract All Pixels P1, P2, P3 RGB add All Pixels P1, P2, P3 RGB add non‐black Pixels P1, P2, P3 RGB substract/add All Pixels P1, P2, P3 Swap RGB to RBG P1, P2, P3...
  • Page 100 DMX protocol DMX  DMX Value Function Type of control Channel Gobo position Y fine  0‐255 Position Y fine proportional Gobo  zoom X coarse  0‐127 Narrowing proportional Centre (128‐default) step 129‐255 Widening proportional Gobo  zoom X fine  0‐255 Zoom X fine proportional Gobo  zoom Y coarse  0‐127 Narrowing proportional Centre (128‐default) step 129‐255 Widening proportional Gobo  zoom Y fine  0‐255 Zoom Y fine proportional Synchronization to ID  No function step 1‐255 Synchronization to fixture ID proportional Gobo layer 3...
  • Page 101 DMX protocol DMX  DMX Value Function Type of control Channel Defines the beginning of a media file segment as a  0‐255 proportional percentage of the movie length (0‐default) Out Frame High   Defines the end of a media file segment as a percentage of  0‐255 proportional the movie length (255‐default) Out Frame Low   Defines the beginning of a media file segment as a  0‐255 proportional percentage of the movie length (255‐default) Gobo  control Copy mode   Video stream 1 step Play forward if dimmer (on layer 3) > 0, looping continuously step Play forward if dimmer (on layer 3) > 0, hold on last frame Pause step Play forward in continuous loop step Play forward once and hold on the last frame step No function Scrub (Display) the selected In Frame step Scrub (Display) the selected Out Frame  step 8‐9 Reserved Video stream 2 ( the same functionality as for Video stream 1): step...
  • Page 102 DMX protocol DMX  DMX Value Function Type of control Channel Play forward once and hold on the last frame step No function Scrub (Display) the selected In Frame step Scrub (Display) the selected Out Frame  step 48‐49 Reserved Video Stream 2 50‐57 the same functionality as for Video stream 1 step 58‐59 Reserved Multiplication mode   Video stream 1 step Play forward if dimmer (on layer 3) > 0, looping continuously step Play forward if dimmer (on layer 3) > 0, hold on last frame Pause step Play forward in continuous loop step Play forward once and hold on the last frame step No function Scrub (Display) the selected In Frame step Scrub (Display) the selected Out Frame  step 68‐69 Reserved Video Stream 2 70‐77 the same functionality as for Video stream 1...
  • Page 103 DMX protocol DMX  DMX Value Function Type of control Channel Playback Speed   Normal Speed step 1‐127 Slow speeds from slowest ‐‐‐> normal proportional Normal Speed step 129‐255 Faster than Normal ‐‐‐> Fastest proportional Gobo rotation and indexing 0‐63 Clockwise rotation from fast to slow proportional 64‐127 Indexing proportional No rotation‐centre (128‐default) step 129‐192 Indexing proportional 193‐255 Anticlockwise rotation from slow to fast proportional Gobo fine indexing (rotation)  0‐255 Fine indexing (rotation) proportional Gobo  effect 1 Selection   No effect Zoom sinus P1‐speed Zoom bump in fade out P1‐speed Zoom fade in bump out...
  • Page 104 DMX protocol DMX  DMX Value Function Type of control Channel Bend X P1‐speed Bend Y P1‐speed Tile frame P1‐speed Frame P1‐speed Plane Flip X P1‐speed Plane Flip Y P1‐speed Plane Flip XY P1‐speed Plane mirror X top P1‐speed Plane mirror X bottom P1‐speed Plane mirror Y left P1‐speed Plane mirror Y right P1‐speed Plane mirror XY segment 1 P1‐speed Plane mirror XY segment 2 P1‐speed Plane mirror XY segment 3 P1‐speed Plane mirror XY segment 4 P1‐speed Plane tile 2x P1‐speed Plane tile 3x P1‐speed Plane tile 4x P1‐speed Plane tile 5x...
  • Page 105 DMX protocol DMX  DMX Value Function Type of control Channel 87‐99 Reserved kaleidoscope ‐ mode and mosaic segment selection: Square ‐static mode P1, P2, P3 Square ‐dynamic mode P1, P2, P3 Right triangular ‐ static mode P1, P2, P3 Right triangular  ‐ dynamic mode P1, P2, P3 Isosceles triangular ‐ static mode P1, P2, P3 Isosceles triangular ‐ dynamic mode P1, P2, P3 Triangular 1 ‐ static mode P1, P2, P3 Triangular 1 ‐dynamic mode P1, P2, P3 Triangular 2 ‐static mode P1, P2, P3 Triangular 2 ‐ dynamic mode P1, P2, P3 Stat. mode:P1‐density, P2‐content (coarse), P3‐content (fine) Dyn. mode:P1‐density, P2‐size and pulsation, P3‐movement 110‐255 Reserved Gobo  effect 1 ‐ Parameter 1   0 ‐ 255 Effect control depends on effect Gobo  effect 1 ‐ Parameter 2   0 ‐ 255 Effect control depends on effect Gobo  effect 1 ‐ Parameter 3  ...
  • Page 106 DMX protocol DMX  DMX Value Function Type of control Channel Invert flash P1‐amount BW Flash P1‐amount Black and white to black and white inverse Flash P1‐amount Gradient Wipe X P1‐amount Gradient Wipe Y P1‐amount 33‐39 Reserved Gaussian filter P1‐amount Mean filter P1‐amount Laplacian filter P1‐amount Emboss filter P1‐amount Sharpness filter P1‐amount 45‐49 Reserved RGB effects: RGB subtract All Pixels P1, P2, P3 RGB add All Pixels P1, P2, P3 RGB add non‐black Pixels P1, P2, P3 RGB substract/add All Pixels P1, P2, P3 Swap RGB to RBG P1, P2, P3 Swap RGB to GRB P1, P2, P3...
  • Page 107 DMX protocol DMX  DMX Value Function Type of control Channel 0‐255 Position Y fine proportional Gobo  zoom X coarse  0‐127 Narrowing proportional Centre (128‐default) step 129‐255 Widening proportional Gobo  zoom X fine  0‐255 Zoom X fine proportional Gobo  zoom Y coarse  0‐127 Narrowing proportional Centre (128‐default) step 129‐255 Widening proportional Gobo  zoom Y fine  0‐255 Zoom Y fine proportional Synchronization to ID  No function step 1‐255 Synchronization to fixture ID proportional Gobo layer 4 Dimmer ...
  • Page 108 DMX protocol DMX  DMX Value Function Type of control Channel Defines the beginning of a media file segment as a  0‐255 proportional percentage of the movie length (0‐default) Out Frame High   Defines the end of a media file segment as a percentage of  0‐255 proportional the movie length (255‐default) Out Frame Low   Defines the beginning of a media file segment as a  0‐255 proportional percentage of the movie length (255‐default) Gobo  control Copy mode   Video stream 1 step Play forward if dimmer (on layer 4) > 0, looping continuously step Play forward if dimmer (on layer 4) > 0, hold on last frame Pause step Play forward in continuous loop step Play forward once and hold on the last frame step No function Scrub (Display) the selected In Frame step Scrub (Display) the selected Out Frame  step 8‐9 Reserved Video stream 2 ( the same functionality as for Video stream 1): step...
  • Page 109 DMX protocol DMX  DMX Value Function Type of control Channel Play forward once and hold on the last frame step No function Scrub (Display) the selected In Frame step Scrub (Display) the selected Out Frame  step 48‐49 Reserved Video Stream 2 50‐57 the same functionality as for Video stream 1 step 58‐59 Reserved Multiplication mode   Video stream 1 step Play forward if dimmer (on layer 4) > 0, looping continuously step Play forward if dimmer (on layer 4) > 0, hold on last frame Pause step Play forward in continuous loop step Play forward once and hold on the last frame step No function Scrub (Display) the selected In Frame step Scrub (Display) the selected Out Frame  step 68‐69 Reserved Video Stream 2 70‐77 the same functionality as for Video stream 1...
  • Page 110 DMX protocol DMX  DMX Value Function Type of control Channel Playback Speed   Normal Speed step 1‐127 Slow speeds from slowest ‐‐‐> normal proportional Normal Speed step 129‐255 Faster than Normal ‐‐‐> Fastest proportional Gobo rotation and indexing 0‐63 Clockwise rotation from fast to slow proportional 64‐127 Indexing proportional No rotation‐centre (128‐default) step 129‐192 Indexing proportional 193‐255 Anticlockwise rotation from slow to fast proportional Gobo fine indexing (rotation)  0‐255 Fine indexing (rotation) proportional Gobo  effect 1 Selection   No effect Zoom sinus P1‐speed Zoom bump in fade out P1‐speed Zoom fade in bump out...
  • Page 111 DMX protocol DMX  DMX Value Function Type of control Channel Bend X none Bend Y none Tile frame none Frame none Plane Flip X none Plane Flip Y none Plane Flip XY none Plane mirror X top none Plane mirror X bottom none Plane mirror Y left none Plane mirror Y right none Plane mirror XY segment 1 none Plane mirror XY segment 2 none Plane mirror XY segment 3 none Plane mirror XY segment 4 none Plane tile 2x none Plane tile 3x none Plane tile 4x none Plane tile 5x...
  • Page 112 DMX protocol DMX  DMX Value Function Type of control Channel 87‐99 Reserved kaleidoscope ‐ mode and mosaic segment selection: Square ‐static mode P1, P2, P3 Square ‐dynamic mode P1, P2, P3 Right triangular ‐ static mode P1, P2, P3 Right triangular  ‐ dynamic mode P1, P2, P3 Isosceles triangular ‐ static mode P1, P2, P3 Isosceles triangular ‐ dynamic mode P1, P2, P3 Triangular 1 ‐ static mode P1, P2, P3 Triangular 1 ‐dynamic mode P1, P2, P3 Triangular 2 ‐static mode P1, P2, P3 Triangular 2 ‐ dynamic mode P1, P2, P3 Stat. mode:P1‐density, P2‐content (coarse), P3‐content (fine) Dyn. mode:P1‐density, P2‐size and pulsation, P3‐movement 110‐255 Reserved Gobo  effect 1 ‐ Parameter 1   0 ‐ 255 Effect control depends on effect Gobo  effect 1 ‐ Parameter 2   0 ‐ 255 Effect control depends on effect Gobo  effect 1 ‐ Parameter 3  ...
  • Page 113 DMX protocol DMX  DMX Value Function Type of control Channel Invert flash P1‐amount BW Flash P1‐amount Black and white to black and white inverse Flash P1‐amount Gradient Wipe X P1‐amount Gradient Wipe Y P1‐amount 33‐39 Reserved Gaussian filter P1‐amount Mean filter P1‐amount Laplacian filter P1‐amount Emboss filter P1‐amount Sharpness filter P1‐amount 45‐49 Reserved RGB effects: RGB subtract All Pixels P1, P2, P3 RGB add All Pixels P1, P2, P3 RGB add non‐black Pixels P1, P2, P3 RGB substract/add All Pixels P1, P2, P3 Swap RGB to RBG P1, P2, P3 Swap RGB to GRB P1, P2, P3...
  • Page 114 DMX protocol DMX  DMX Value Function Type of control Channel Gobo position Y fine  0‐255 Position Y fine proportional Gobo  zoom X coarse  0‐127 Narrowing proportional Centre (128‐default) step 129‐255 Widening proportional Gobo  zoom X fine  0‐255 Zoom X fine proportional Gobo  zoom Y coarse  0‐127 Narrowing proportional Centre (128‐default) step 129‐255 Widening proportional Gobo  zoom Y fine  0‐255 Zoom Y fine proportional Synchronization to ID  No function step 1‐255 Synchronization to fixture ID proportional * DMX value 10 and 11 changes meaning of channels 23‐30. ...
