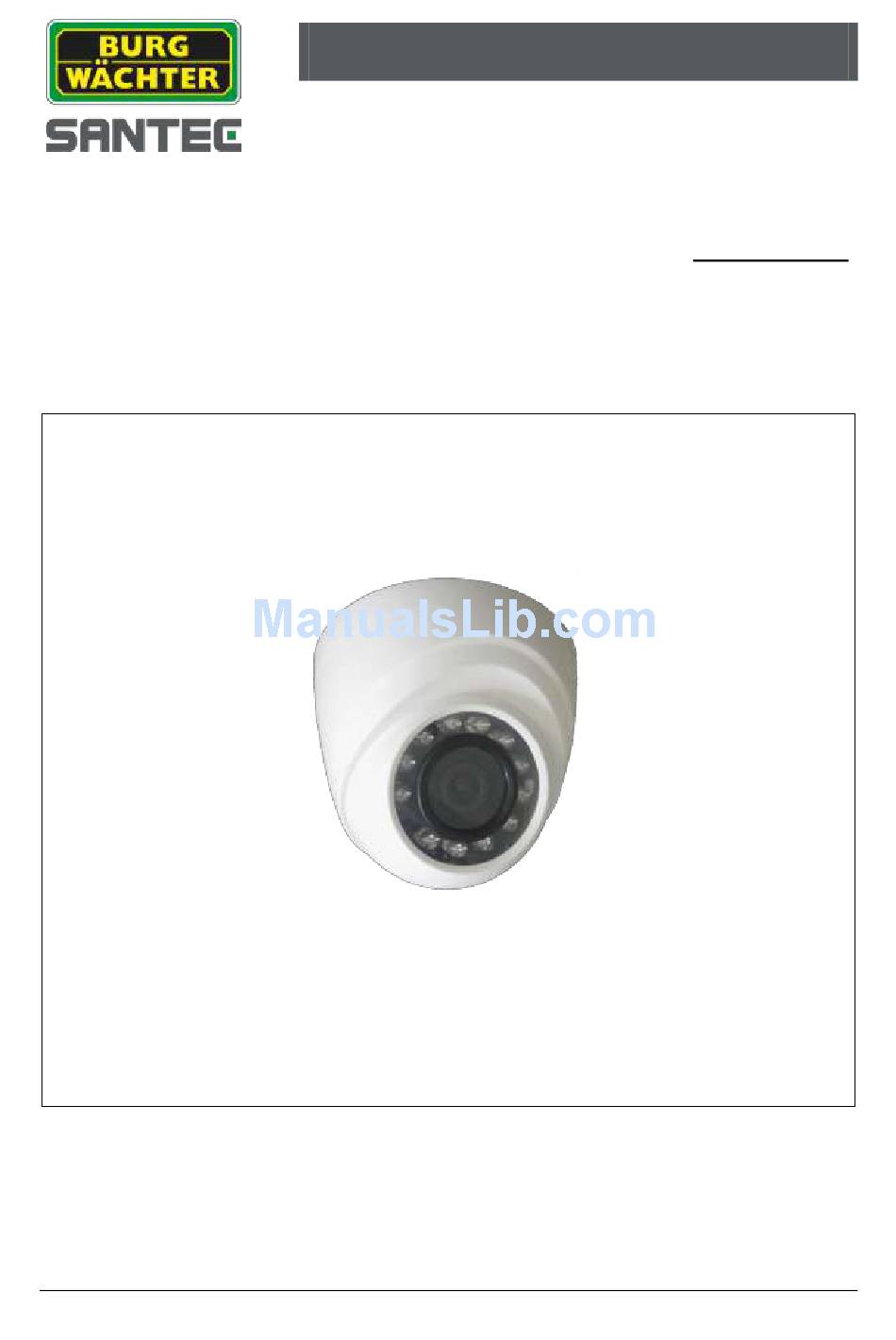

- Page 1 BEDIENUNGSANLEITUNG / USER MANUAL DEUTSCH / ENGLISH HD-CVI Mini-Kuppelkamera mit IR-LEDs HD-CVI mini dome camera with IR LEDs Modell / Model: SCC-10KEIF Version 1.0sfi/1214/dt-engl/A5...
- Page 2 Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei der SANTEC BW AG. Jegliche Vervielfältigung auch auf elektronischen Datenträgern bedarf der schriftlichen Genehmigung der SANTEC BW AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw.
- Page 3 No reproduction of any part or excerpts thereof are permitted. Errors excepted. Specifications are subject to change without notice for quality improvement. SANTEC is a registered trademark of SANTEC BW AG. All other companies or products mentioned in this publication are trademarks, registered trademarks or brands of the respective company.
-
Page 4: Table Of Contents
Bedienungsanleitung / User manual SCC-10KEIF DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Über dieses Handbuch 1. Lieferumfang 2. Besondere Ausstattungsmerkale 3. Kamera-Anschlüsse 4. Kamera-Einstellungen 5. Technische Zeichnung 6. Technische Daten ENGLISH Table of contents Safety precautions Safety instructions About this user manual 1. -
Page 5: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung / User manual SCC-10KEIF Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. -
Page 6: Allgemeine Sicherheitshinweise
Bedienungsanleitung / User manual SCC-10KEIF Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. -
Page 7: Über Dieses Handbuch
Bedienungsanleitung / User manual SCC-10KEIF Nach jeder Wartung oder Reparatur des Geräts muss das Gerät auf einwandfreien Betrieb überprüft werden. Die Installation des Geräts darf nur von qualifiziertem Personal ausgeführt werden und muss den örtlichen Spezifikationen und Vorschriften entsprechen. Richten Sie die Kamera nie auf ein Objekt mit hoher Leuchtkraft. Helle vertikale oder horizontale Linien können auf dem Bildschirm das gesamte Bild überstrahlen. -
Page 8: Lieferumfang
Schließen Sie die Kamera an die Video-Eingangsbuchsen des Rekorders an (BNC-Buchse). Bitte stellen Sie sicher, dass Sie einen Rekorder mit HD-CVI Videonorm verwenden. Wir empfehlen folgenden SANTEC Rekorder: SCVR-1411K Schließen Sie die Kamera an die Betriebsspannung an. Wir empfehlen folgendes SANTEC Netzteil: VCA-12V-1.5ASA... -
Page 9: Kamera-Einstellungen
Bedienungsanleitung / User manual SCC-10KEIF 4. Kamera-Einstellungen An der Kamera direkt können keine Einstellungen vorgenommen werden. Die Einstellungen werden über den angeschlossenen Rekorder vorgenommen. Je nachdem, welches Rekordermodell Sie verwenden, können die Einstellungsoptionen variieren. Die im Folgenden beschriebenen Kamera-Einstellungen beziehen sich beispielhaft auf den von uns empfohlenen HD-CVI Rekorder SCVR-1411K. -
Page 10: Technische Daten
Bedienungsanleitung / User manual SCC-10KEIF 6. Technische Daten Modell SCC-10KEIF Kameratyp HD-CVI Mini-Kuppelkamera Installation Innenbereich Videonorm 1/2.9” CMOS Bildsensor Bildauflösung 1 MP (1280 x 720) 1/50 – 1/100000 Elektronischer Shutter Max. Bildrate 25 B/S bei 720p Synchronisation Intern Lichtempfindlichkeit 0.01 Lux, F1.2 (AGC), 0.0 (IR) - Page 11 Bedienungsanleitung / User manual SCC-10KEIF _________________________________________________________________________________ - 11 -...
-
Page 12: Safety Precautions
Bedienungsanleitung / User manual SCC-10KEIF Safety precautions Caution Description of symbols Danger: This symbol is intended to alert the user to the presence of un-insulated "dangerous voltage" within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to a person. -
Page 13: Safety Instructions
Bedienungsanleitung / User manual SCC-10KEIF Safety instructions Before operating the appliance, please read this manual carefully and retain it for further reference. Before cleaning the appliance, it has to be switched off and unplugged from the power outlet. Wipe the appliance with a soft damp cloth. -
Page 14: About This User Manual
Bedienungsanleitung / User manual SCC-10KEIF Upon completion of any service or repairs to the appliance, ask the service technician to perform safety checks to verify that the appliance is in proper operating condition. The appliance must only be installed by qualified service personnel and has to comply with local specifications and regulations. -
Page 15: Items Included In The Delivery
Connect the camera to the recorder’s video input plug (BNC). Please ensure to only use a recorder which meets the HD-CVI video norm. We recommend the following SANTEC recorder model: SCVR-1411K Connect the camera to power. We recommend the following SANTEC power supply adapter: VCA-12V-1.5ASA _________________________________________________________________________________ - 15 -... -
Page 16: Camera Settings
Bedienungsanleitung / User manual SCC-10KEIF 4. Camera settings Camera settings cannot be made at the camera itself. Instead, the settings are done via the connected recorder. Depending on the recorder model you use, the setting options may vary. The camera settings described below are exemplary and refer to the recommended HD-CVI recorder SCVR-1411K. -
Page 17: Technical Specifications
Bedienungsanleitung / User manual SCC-10KEIF 6. Technical specifications Model SCC-10KBIF Camera type HD-CVI camera in weather-proof housing Installation Indoor and outdoor applications Video norm 1/2.9” CMOS Image sensor Resolution 1 MP (1280 x 720) 1/50 – 1/100000 Electronic shutter Max. frame rate... - Page 18 Bedienungsanleitung / User manual SCC-10KEIF Notizen / Notes: _________________________________________________________________________________ - 18 -...
- Page 19 Bedienungsanleitung / User manual SCC-10KEIF Notizen / Notes: _________________________________________________________________________________ - 19 -...
- Page 20 Ihr Fachhändler / Your local distributor: __________________________________________________________________________ www.santec-video.com...
