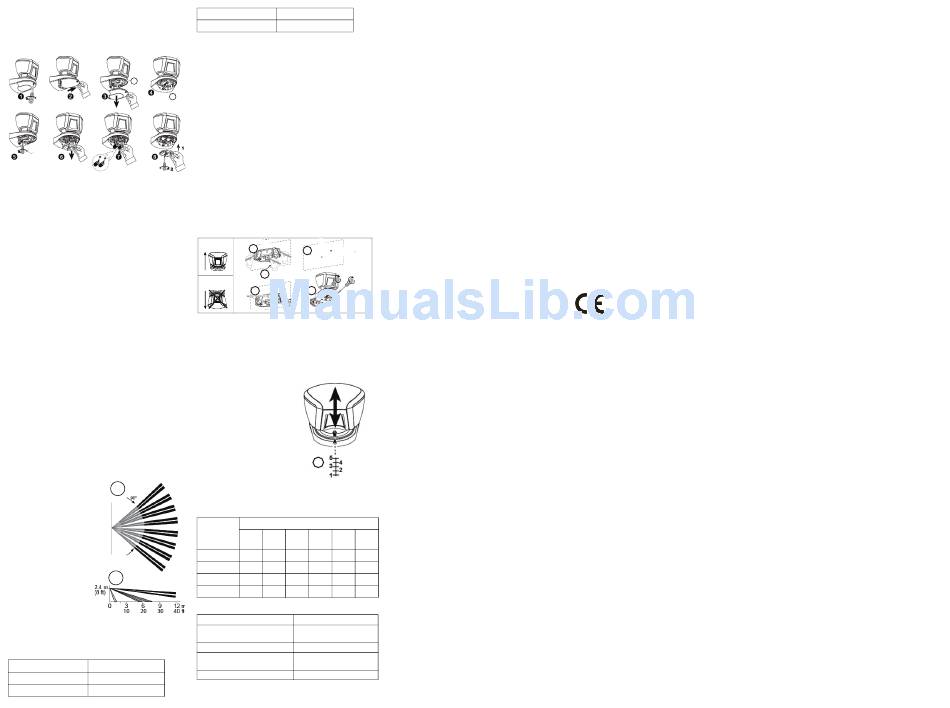

Nota: Sempre que estiver programando manualmente os dis-
positivos sem fio, se um dispositivo estiver funcionando
durante mais de 48 horas não pode ser registrado no sistema até
que o dispositivo seja bloqueado e restaurado.
Nota: Após restaurar um baixo problemas de bateria do sistema
pode levar até 5 minutos para limpar o problema.
C
D
Registre o dispositivo no sistema
Para o registro rápido:
1. Em um teclado numérico pressione [*] [8] [Código
Instalador] [804] [000].
2. Pressione e mantenha pressionado o botão de registro do
dispositivo até que os indicadores LED fiquem fixos e
depois solte o botão de registro enquanto o LED continua
aceso. Então, aparecerá no teclado numérico uma
mensagem de confirmação.
3. Pressione a tecla [*] para confirmar ID.
4. Digite [# de zona de 3 dígitos].
5. Digite [# tipo de zona de 3 dígitos].
6. Insira [# partição de 1 dígito] para todas as partições
desejadas e pressione [#]. Se estiver usando um teclado
numérico LCD, pode se deslocar para as partições
desejadas e pressionar [*] para comutar a partição.
7. Em um teclado numérico LCD, insira a etiqueta usando a
biblioteca do Word.
Para pré-registrar:
1. Configure remotamente o número de ID exclusivo no
sistema. Para mais informação, consulte o manual do
HSM2HOST.
2. Quando no local, pressione o botão de registro do
dispositivo.
Nota: Se o dispositivo sem fio estiver conectado durante mais de
48 horas sem ser registrado, bloqueie e restaure o dispositivo para
registrá-lo.
Teste de Colocação e de Evacuação
Antes de montar permanentemente qualquer dispositivo sem
fio, monte temporariamente o dispositivo e realize um teste de
Colocação. Execute um teste de evacuação da área de cobertura
uma vez em cada ano para certificar que o detetor está funcio-
nando corretamente.
1. Bloqueie o dispositivo removendo a tampa.
2. Restaure o
E
bloqueamento. O
dispositivo entra
agora no modo de
teste de Colocação
durante 15 minutos.
3. Ative o dispositivo e
o LED vermelho
pisca uma vez para
identificar que está
sendo enviado um
sinal ao receptor e
F
depois pisca três
vezes para
identificar a
intensidade do sinal.
Para realizar um
teste de caminhada,
caminhe até o extremo do espaço coberto em ambas as
direções. A tabela seguinte indica a intensidade do sinal
recebido.
Resposta LED Intensidade do sinal
LED verde piscando FORTE
LED laranja piscando BOM
LED Vermelho piscando FRACO
Não pisca Nenhuma comunicação
IMPORTANTE! Apenas são aceitáveis as intensidades de
sinal BOM ou FORTE. Se receber um sinal FRACO do dispos-
itivo, volte a colocar o dispositivo e volte a testar até ser rece-
bido um sinal BOM ou FORTE.
Nota: Para instalações UL/ULC, apenas são aceitáveis os
níveis de sinal FORTE. Depois da instalação, verifique a fun-
cionalidade em conjunto com os receptores compatíveis
HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 e PG9920.
Nota: Para instruções detalhadas de Colocação, consulte o
Guia de Referência do painel de controle.
Montar o dispositivo
Notas de instalação: A tampa superior pode apenas ser aces-
sada por pessoal técnico autorizado ou pelo fabricante. Não
obstrua o campo de visualização do detetor com objetos de
grande dimensão. Instale em uma posição que o movimento
esperado do intruso fique perpendicular às zonas de deteção.
Os alarmes ativados por condições como o clima, folhas
soprando e escovagem, ou por condições ambientais similares,
etc., têm de ser consideradas quando da avaliação para insta-
lação e aplicação.Se desarmes por ruído não são toleráveis ,
recomenda-se que a unidade de detecção de intrusão sem fio ao
ar livre está matriculado no sistema para uma zona que é
definido como um circuito de alarme problemas.
2
3
H
4 5
1. Fixe firmemente o suporte em uma parede ou pilar estável.
A orientação do suporte fixado tem de ser tão paralela
quanto possível à superfície de espaço vigiada.
2. Marque o ponto de perfuração
3. Perfure
4. Aperte com três parafusos longos
5. Fixe o detetor ao suporte.
6. Ajuste os ângulos com
dois parafusos curtos
horizontal e vertical do
detetor, conforme a
superfície de espaço
vigiada. A posição do
indicador do ângulo
vertical para várias
combinações de altura e de
distância de cobertura é
G
detalhada na seguinte
tabela (a informação
refere-se a uma área
vigiada relativamente
plana. Verifique o ajustamento vertical através do teste de
evacuação).
Altura de Distância de cobertura
montagem
2 m/ 4 m/ 6 m/ 8 m/ 10 m/ 12 m/
6,7 pés 13 pés 20 pés 26 pés 33 pés 39 pés
3,0 m/10 pés - 1 2 2 3 3
2,5 m/8 pés 1 1 2 3 4 4
2,0 m/7 pés 1 2 3 4 5 5
1,5 m/5 pés 2 3 4 5 - -
Operação LED
Indicações LED Evento
LED Vermelho piscando Estabilização (aquecimento
60 seg)
LED vermelho em 0,2 seg. Tamper aberto/fechado
LED vermelho pisca 2 vezes Detecção de PIR quádruplo
no modo de diagnóstico
LED vermelho em 2 seg. Alarme Intrusão
Configuração
Para entrar na seção de configuração sem fio, insira
[804][Número de Zona].
Comutações do Dispositivo
[001][01] LED Alarme - Predefinido [S]
Ativa o LED dos dispositivos sempre que ocorrer
um evento de alarme.
[001][04] Supervisão - Predefinido [S]
Ativa a supervisão.
[001][11] 24h/Noite - Predefinido [S]
Defina se os alarmes de movimento estão sempre
ativados ou somente são ativados à noite. Para insta-
lações UL/ULC modo noite é apenas para ser usado
para suplementar a cobertura de proteção da área de
deteção.
Opções do dispositivo
[003] Desligamento de Alto Tráfego - Predefinido
[01]
Ativando esta função ajuda a manter a potência da bate-
ria configurando um temporizador de informação.
Quando é detetado movimento, o dispositivo transmite
um alarme ao receptor e não reporta mais nenhum
evento até que o temporizador termine. Será reportado
qualquer movimento detetado durante o período config-
urado depois de o temporizador terminar. Sem retarda-
mento dá origem a que o dispositivo reporte um alarme
sempre que o detector é ativado.
[01] Desativado [02] Nenhum [03] Retarda-
(enquanto desar- Retardamento mento de
mado) 5 segundos
[04] Retarda- [05] Retarda- [06] Retarda-
mento de mento de mento de 1 m
15 segundos 30 segundos
[07] Retarda- [08] Retarda- [09] Retarda-
mento de 5 m mento de 10 m mento de 20 m
[10] Retarda-
mento de 60m
Sensibilidade de Deteção - Predefinido [02]
[007]
Selecione o limite de sensibilidade dos dispositivos PIR.
[01] Sensibilidade [02] Sensibilidade [03] UL Standard
Reduzida Média
Especificações
Cuidado! Risco de explosão se a bateria for substituída por um
tipo incorreto. A eliminação das baterias usadas deve estar de
acordo com as instruções do fabricante e conforme as regulam-
entações e normas locais. Baterias são apenas substituídas por
pessoal qualificado.
ÓTICO
Cobertura máx. do espelho preto: Pelo menos 12 m (40 pés)/
90º
Tecnologia detetor: 8 detetores PIR quad independentes
operando em uma verdadeira configuração Quad
Imunidade Animais de Estimação: Até 18 kg (40 lb)
ELÉTRICO
Potência de entrada: Duas baterias Lítio 3 V CR123A
Nota: Para instalações UL use apenas Gold Peak (GP)
Duração da bateria (para uso normal): mínimo um ano, nor-
mal 3 anos (não verificado por UL/ULC)
Limite bateria fraca: 4,0 V
SEM FIO
Faixa de Frequência (MHz): PG4994 com classificação CE:
433 MHz; PG8994 com classificação CE/EN: 868 MHz; FCC/
IC/UL/ULC listed PG9994: 912-919 MHz
Protocolo de Comunicação: PowerG
Reportado Alerta de Bloqueamento sempre que ocorre um
evento de bloqueamento e em qualquer mensagem subse-
quente, até que o comutador de bloqueamento seja restaurado.
MONTAGEM
Tipo de montagem: Montagem na parede
Altura de montagem: 1,5 - 3,0 m (5 - 10 pés). Tem de estar a 8
pés (2,4m) para instalações com classificação UL/ULC.
Ajuste horizontal: -45° a +45°, em 5° passos
Ajuste vertical: 0° a -10°, em 2,5° passos
AMBIENTAL
Limite de temperatura: -40°C a +70°C (UL/ULC apenas ver-
ificou o limite de -35°C a +66°C)
Umidade Relativa: até 93%UR no máx., sem condensação
Imunidade Luz Branca: Acima de 25000 lux
FÍSICAS
Tamanho (A x C x L): 157 x 147 x 124 mm (6-3/16 x 5-13/16
x 4-7/8")
Peso (com bateria): 600 g (21 oz)
Cor: Branco ou cinzento
RECEPTORES COMPATÍVEIS
Faixa 433 MHz: HSM2HOST4; HS2LCDRF(P)4; HS2IC-
NRF(P)4; PG4920
Faixa 868 MHz: HSM2HOST8; HS2LCDRF(P)8; HS2IC-
NRF(P)8; PG8920
Faixa 912-919 MHz: HSM2HOST9; HS2LCDRF(P)9; HS2IC-
NRF(P)9; PG9920
Nota: Apenas os dispositivos operando na faixa 912-919MHz
são classificados como UL/ULC.
Notas UL/ULC
Apenas os modelos PG9994, PG9994P que operam na faixa de
frequência 912-919 MHz possuem classificação UL/ULC. O
PG9994, PG9994P foi classificado pela UL para aplicações res-
idenciais e comerciais de roubo e pela ULC para aplicações de
roubo residenciais, conforme os requisitos das Normas UL 639
e UL-S306 para Unidades de Detecção de Intrusão.
Para instalações UL/ULC, use estes dispositivos apenas em
conjunto com receptores sem fio compatíveis com DSC:
HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 e PG9920.
Depois da instalação, verifique a funcionalidade do produto em
conjunto com o receptor compatível usado.
Europa: Os modelos PG4994 e PG8994 estão conforme os requisitos
RTTE - Diretiva 1995/5/EC do Parlamento Europeu e do Conselho de
9 de março 1999. O PG8994 é certificado pela Applica Test and
Certification as seguintes normas: EN50131-2-2 GRAU 2, CLASSE
II, EN50131-6 Tipo C. Applica Test and Certification cerificou apenas a variante
868MHz deste produto. Conforme a EN 50131-1:2006 e A1:2009, este equipamento
pode ser aplicado em sistemas instalados até e incluindo o Grau 2 de Segurança, Classe
II Ambiental. RU: O PG8994 é apropriado para uso em sistemas instalados em
conformidade com PD6662:2010 no Grau 2 e classe ambiental 2. DD243 e BS8243, o
periférico Power G tem uma funcionalidade de comunicação em 2 vias, providenciando
benefícios adicionais descritos na brochura técnica. Esta funcionalidade não foi testada
para estar conforme os respectivos requisitos técnicos e deve, portanto, ser considerada
fora do âmbito da certificação do produto.
Limited Warranty
Digital Security Controls warrants that for a period of 12 months from the date of
purchase, the product shall be free of defects in materials and workmanship under
normal use and that in fulfilment of any breach of such warranty, Digital Security
Controls shall, at its option, repair or replace the defective equipment upon return of the
equipment to its repair depot. This warranty applies only to defects in parts and
workmanship and not to damage incurred in shipping or handling, or damage due to
causes beyond the control of Digital Security Controls such as lightning, excessive
voltage, mechanical shock, water damage, or damage arising out of abuse, alteration or
improper application of the equipment.
The foregoing warranty shall apply only to the original buyer, and is and shall be in lieu
of any and all other warranties, whether expressed or implied and of all other
obligations or liabilities on the part of Digital Security Controls. Digital Security
Controls neither assumes responsibility for, nor authorizes any other person purporting
to act on its behalf to modify or to change this warranty, nor to assume for it any other
warranty or liability concerning this product.
In no event shall Digital Security Controls be liable for any direct, indirect or
consequential damages, loss of anticipated profits, loss of time or any other losses
incurred by the buyer in connection with the purchase, installation or operation or
failure of this product.
Motion detectors can only detect motion within the designated areas as shown in their
respective installation instructions. They cannot discriminate between intruders and
intended occupants. Motion detectors do not provide volumetric area protection. They
have multiple beams of detection and motion can only be detected in unobstructed
areas covered by these beams. They cannot detect motion which occurs behind walls,
ceilings, floor, closed doors, glass partitions, glass doors or windows. Any type of
tampering whether intentional or unintentional such as masking, painting, or spraying
of any material on the lenses, mirrors, windows or any other part of the detection
system will impair its proper operation.
Passive infrared motion detectors operate by sensing changes in temperature. However
their effectiveness can be reduced when the ambient temperature rises near or above
body temperature or if there are intentional or unintentional sources of heat in or near
the detection area. Some of these heat sources could be heaters, radiators, stoves,
barbeques, fireplaces, sunlight, steam vents, lighting and so on.
Warning: Digital Security Controls recommends that the entire system be completely
tested on a regular basis. However, despite frequent testing, and due to, but not
limited to, criminal tampering or electrical disruption, it is possible for this product to
fail to perform as expected.
Important Information: Changes or modifications not expressly approved by Digital Security
Controls could void the user's authority to operate this equipment.
IMPORTANT - READ CAREFULLY: DSC Software purchased with or without
Products and Components is copyrighted and is purchased under the following license
terms:
• This End-User License Agreement ("EULA") is a legal
agreement between You (the company, individual or entity who
acquired the Software and any related Hardware) and Digital
Security Controls, a division of Tyco Safety Products Canada
Ltd. ("DSC"), the manufacturer of the integrated security sys-
tems and the developer of the software and any related products
or components ("HARDWARE") which You acquired.
• If the DSC software product ("SOFTWARE PRODUCT" or
"SOFTWARE") is intended to be accompanied by HARD-
WARE, and is NOT accompanied by new HARDWARE, You
may not use, copy or install the SOFTWARE PRODUCT. The
SOFTWARE PRODUCT includes computer software, and may
include associated media, printed materials, and "online" or
electronic documentation.
• Any software provided along with the SOFTWARE PROD-
UCT that is associated with a separate end-user license agree-
ment is licensed to You under the terms of that license
agreement.
• By installing, copying, downloading, storing, accessing or
otherwise using the SOFTWARE PRODUCT, You agree
unconditionally to be bound by the terms of this EULA, even if
this EULA is deemed to be a modification of any previous
arrangement or contract. If You do not agree to the terms of this
EULA, DSC is unwilling to license the SOFTWARE PROD-
UCT to You, and You have no right to use it.
LICENSE
The SOFTWARE PRODUCT is protected by copyright laws and international
copyright treaties, as well as other intellectual property laws and treaties. The
SOFTWARE PRODUCT is licensed, not sold.
1. GRANT OF LICENSE This EULA grants You the following rights:
(a) Software Installation and Use - For each license You acquire, You may have only
one copy of the SOFTWARE PRODUCT installed.
(b) Storage/Network Use - The SOFTWARE PRODUCT may not be installed,
accessed, displayed, run, shared or used concurrently on or from different computers,
including a workstation, terminal or other digital electronic device ("Device"). In other
words, if You have several workstations, You will have to acquire a license for each
workstation where the SOFTWARE will be used.
(c) Backup Copy - You may make back-up copies of the
SOFTWARE PRODUCT, but You may only have one copy per
license installed at any given time. You may use the back-up
copy solely for archival purposes. Except as expressly provided
in this EULA, You may not otherwise make copies of the
SOFTWARE PRODUCT, including the printed materials
accompanying the SOFTWARE.
2. DESCRIPTION OF OTHER RIGHTS AND LIMITATIONS
(a) Limitations on Reverse Engineering, Decompilation and
Disassembly - You may not reverse engineer, decompile, or
disassemble the SOFTWARE PRODUCT, except and only to
the extent that such activity is expressly permitted by applicable
law notwithstanding this limitation. You may not make any
changes or modifications to the Software, without the written
permission of an officer of DSC. You may not remove any
proprietary notices, marks or labels from the Software Product.
You shall institute reasonable measures to ensure compliance
with the terms and conditions of this EULA.
(b) Separation of Components - The SOFTWARE PRODUCT is licensed as a single
product. Its component parts may not be separated for use on more than one
HARDWARE unit.
(c) Single INTEGRATED PRODUCT - If You acquired this SOFTWARE with
HARDWARE, then the SOFTWARE PRODUCT is licensed with the HARDWARE as
a single integrated product. In this case, the SOFTWARE PRODUCT may only be used
with the HARDWARE as set forth in this EULA.
(d) Rental - You may not rent, lease or lend the SOFTWARE
PRODUCT. You may not make it available to others or post it
on a server or web site.
(e) Software Product Transfer - You may transfer all of Your rights under this EULA
only as part of a permanent sale or transfer of the HARDWARE, provided You retain
no copies, You transfer all of the SOFTWARE PRODUCT (including all component
parts, the media and printed materials, any upgrades and this EULA), and provided the
recipient agrees to the terms of this EULA. If the SOFTWARE PRODUCT is an
upgrade, any transfer must also include all prior versions of the SOFTWARE
PRODUCT.
(f) Termination - Without prejudice to any other rights, DSC may terminate this
EULA if You fail to comply with the terms and conditions of this EULA. In such event,
You must destroy all copies of the SOFTWARE PRODUCT and all of its component
parts.
(g) Trademarks - This EULA does not grant You any rights in connection with any
trademarks or service marks of DSC or its suppliers.
3. COPYRIGHT - All title and intellectual property rights in and to the SOFTWARE
PRODUCT (including but not limited to any images, photographs, and text
incorporated into the SOFTWARE PRODUCT), the accompanying printed materials,
and any copies of the SOFTWARE PRODUCT, are owned by DSC or its suppliers.
You may not copy the printed materials accompanying the SOFTWARE PRODUCT.
