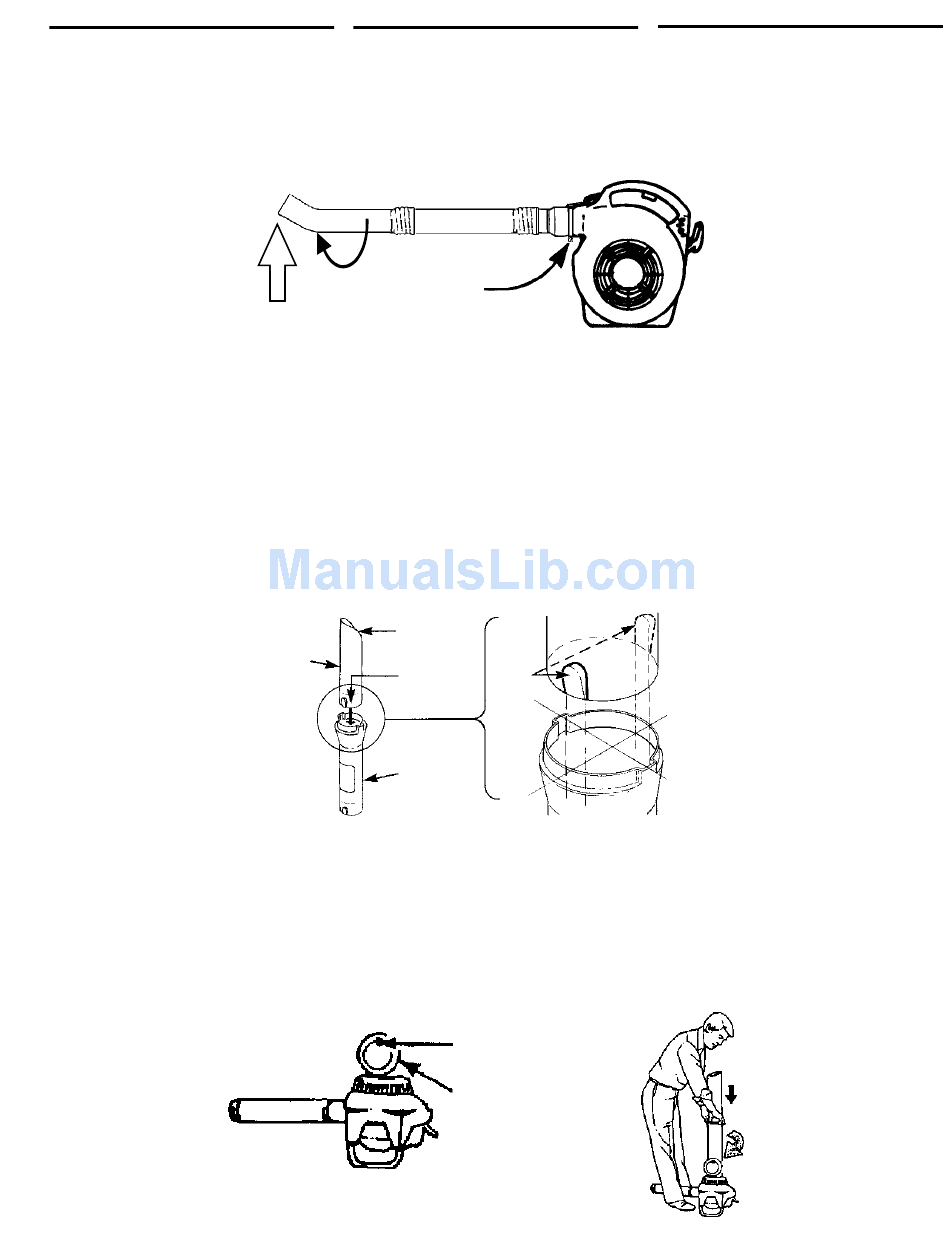

PREPARING FOR USE
3. Rotate tube so that elbow tube is pointing
upward as shown (E). Tighten clamp screw
(F) securely.
VACUUM ATTACHMENT VACUUM ATTACHMENT
VACUUM ATTACHMENT VACUUM ATTACHMENT VACUUM ATTACHMENT
(Optional)
1. Stand inner tube (G) upright. Position angled
end (H) of outer tube (I) on inner tube with tabs
(J) aligned (as illustrated) and push down
(snapping into place) (K) to lock tubes to-
gether
2. To unlatch inlet cover (L), loosen the locking
screw (M) on the blower to allow cover to swing
open. Align locking tabs on inner tube with slots
in inlet housing. Push vacuum tubes into hous-
ing and turn tubes 1/4 turn clockwise to lock;
see Illustration.
PRÉPARATION À L'EMPLOI
3. Tourner le tube de façon à ce que le tube coudé
pointe vers le haut, comme illustré (E). Bien
serrer la vis du collier (F).
E
ACCESSOIRE D'ASPIRATION ACCESSOIRE D'ASPIRATION ACCESSOIRE D'ASPIRATION
ACCESSOIRE D'ASPIRATION ACCESSOIRE D'ASPIRATION
(Option)
1. Mettre le tube intérieur (G) en position verticale.
Mettre l'extrémité en biseau (H) du tube
extérieur (I) sur le tube intérieur en alignant les
languettes (J) (comme montré) et pousser
(déclic quand ils sont en place) (K) pour
verrouiller les tubes ensemble.
H
I
K
G
2. Pour débloquer le couvercle d'admission (L),
desserrer la vis de blocage (M) sur le souffleur
pour permettre de faire pivoter le couvercle.
Aligner les languettes de verrouillage du tube
intérieur avec les fentes du carter d'admission.
Pousser les tubes d'aspiration dans le carter
et les visser pour les bloquer. Voir illustration.
F
J
L
M
PREPARACION PARA EL USO
3. Gire el tubo de manera que el tubo acodado
se encuentre mirando hacia arriba tal y como
se indica (E). Apriete firmemente el tornillo de
fijación (F).
ACOPLAMIENTO DEL ASPIRADOR ACOPLAMIENTO DEL ASPIRADOR ACOPLAMIENTO DEL ASPIRADOR ACOPLAMIENTO DEL ASPIRADOR ACOPLAMIENTO DEL ASPIRADOR
(Opcional)
1. Coloque el tubo interior (G) en posición verti-
cal. Coloque el extremo en forma de ángulo
(G) del tubo exterior (I) en el tubo interior con
los enganches (J) alineados (tal como se
indica en la dibujo) y empújelo hacia abajo
(fijándolo en posición) (K) para empalmar los
tubos completamente.
2. Para desacoplar la tapa de la boca del tubo (L),
afloje el tornillo de fijación (M) situado en el
soplador para que la tapa se abra. Alinee los
enganches del tubo interior con las ranuras
situadas en la boca de entrada del armazón y
gire los tubos en el sentido de las agujas del
reloj para fijarlos.
