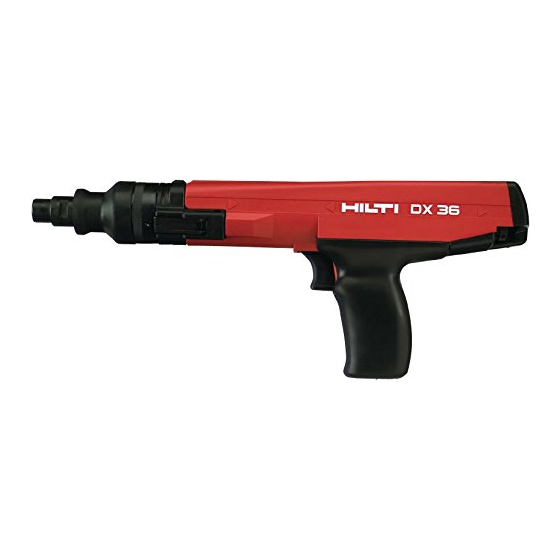

Hilti DX 36 Operating Instructions Manual

Hide thumbs Also See for DX 36:

Advertisement

Quick Links

Download this manual See also: Operating Instructions Manual
Printed: 24.03.2014 | Doc-Nr: PUB / 5125365 / 000 / 02
DX 36
Bedienungsanleitung
Operating instructions
Mode d'emploi
Manual de instrucciones
Manual de instruções
Brugsanvisning
Οδηγιες χρησεως
Használati utasítás
Инструкция по зксплуатации
Návod k obsluze
Návod na obsluhu
Kulllanma Talimatı
IНСТРУКЦIЯ З ЕКСПЛУАТАЦIЇ
Kasutusjuhend
Instrukcija
Lietošanas pamācība
de
en
fr
es
pt
da
el
hu
ru
cs
sk
tr
ar
uk
ja
ko
zh
et
lt
lv

Advertisement

loading
Need help?

Need help?

Do you have a question about the DX 36 and is the answer not in the manual?

Questions and answers

Related Manuals for Hilti DX 36

Summary of Contents for Hilti DX 36

  • Page 1 DX 36 Bedienungsanleitung Operating instructions Mode d’emploi Manual de instrucciones Manual de instruções Brugsanvisning Οδηγιες χρησεως Használati utasítás Инструкция по зксплуатации Návod k obsluze Návod na obsluhu Kulllanma Talimatı IНСТРУКЦIЯ З ЕКСПЛУАТАЦIЇ Kasutusjuhend Instrukcija Lietošanas pamācība Printed: 24.03.2014 | Doc-Nr: PUB / 5125365 / 000 / 02...
  • Page 2 Printed: 24.03.2014 | Doc-Nr: PUB / 5125365 / 000 / 02...
  • Page 3 Printed: 24.03.2014 | Doc-Nr: PUB / 5125365 / 000 / 02...
  • Page 4 Printed: 24.03.2014 | Doc-Nr: PUB / 5125365 / 000 / 02...
  • Page 5 Printed: 24.03.2014 | Doc-Nr: PUB / 5125365 / 000 / 02...
  • Page 6 原始操作說明 DX 36 直接固定機具 1 號碼會相對於各個圖案，圖案說明可以在封面的內摺 第一次使用本機具前，請務必詳讀此操作說明。 頁中找到。詳讀操作手冊時，請將此頁打開。 本操作手冊中所指的“機具”，即為DX36火藥擊釘固定機 本操作說明應與機具放在一起。 具。 機具轉交給他人時必須連同操作說明一起轉交。 零件及操作控制 1 機殼 內容 頁次 活塞導環 1 安全說明 底盤 2 一般使用說明 固定釘導環 3 產品說明 活塞 4 配件、耗材 & 彈力夾 5 技術資料 驅動力調節輪 6 使用前注意事項 扣鉤 7 指南 雙轉環...
  • Page 7 修中心進行修理或作適當更換。 a) 請選用正確的固定釘導管頭、活塞及固定釘組合。 h) 當機具完全以垂直角度抵住工作表面時方能扣上扳 未使用正確的項目組合，可能使人員受傷或造成機具 機。 損壞並／或無法提供滿意的固定品質。 擊發固定釘時，請握緊機具並以垂直角度抵住工作平 b) 僅限使用經認可適用於本機具的固定釘種類。 面。這可避免固定釘因工作表面而偏斜。 c) 請勿玩弄或改裝機具或其零件，尤其是活塞部份。 不可重覆鑽入固定釘。這可能導致固定釘斷裂而夾在 機具裡。 1.1.7 高溫安全須知 k) 除非是Hilti建議，否則不可將固定釘鑽入既有的孔洞 a) 請勿超出所建議的最大固定釘驅動率（每小時釘擊的 中（例如DX‑Kwik）。 次數）， 請遵守使用指南。 b) 機具過熱時，請讓它冷卻。 m) 若使用情況許可，請配合使用碎片檔板。 c) 機具尚熱時，請勿拆解機具。讓機具冷卻。 n) 切勿以手將固定釘導管頭退回，因為這在某些情況下 d) 如果塑膠盒帶開始熔化，機具必須能夠冷卻。 會讓機具處於待發狀態。這可能會使固定釘或活塞打 入身體部位內。 1.1.8 爆炸的風險 1.1.5 工作場所安全...
  • Page 8 符號 2.2 圖形符號之說明及其他資訊 警告標誌 使用前請閱 讀本操 一般警告 警告：爆炸 警告：表 作說明 性物質 面高溫 機具識別資料位置 遵守標誌 本機具型號及序號標示於型號辨識牌上。請在操作說明書 上記下這些資料，並於洽詢Hilti業務代表或維修部門時告 知。 型號： 穿戴護目鏡 配戴安全帽 配戴保 護耳罩 產品代別： 01 序號： 3 產品說明 3.1 按照指示使用產品 本機具專為專業的擊釘應用而設計，包括特殊設計之鋼釘、螺紋铆釘及將混合塗料固定釘擊入混凝土、鋼材及石灰板石 材中。 此機具僅允許以手持方式使用。 不可改裝本機具。 非經許可，請勿在具爆炸性或易燃的環境下使用本機具。 為避免受傷，請僅使用原廠Hilti的固定釘、填充筒、配件及備用零件或其他相同材質的替代品。 遵守本操作說明書中關於操作、保養及維修的資訊。 未經訓練的人員以錯誤方式或不按照指示使用本機具及其附件，可能會發生危險。 本機具僅能由經授權且經訓練的人員操作、維修及保養。且需告知該人員可能遭遇到的任何危險。 火藥擊釘固定機具以及機具本身、填充筒及固定釘構成一技術單元。這表示唯有使用此系統，亦即當所使用的Hilti固定 釘及填充筒為專為此機具製造的產品，或具相同品質的替代品時，方可確保固定作業無故障發生。 僅在這些條件符合...
  • Page 9 X‑ET 用於塑膠（PVC）電纜介接的固定釘 用於在混凝土及鋼材上暫時固定的螺紋铆釘 X-（E）M/W/6/8 ... P8 X-DNH / DKH X-M6/8H 用於在混凝土上預鑽用之認可（ETA）DX- Kwik固定系統 填充筒 序號名稱 顏色 功率級數 6.8/11 M綠 綠 淡 6.8/11 M 黃 黃 適中 6.8/11 M紅 紅 濃 4 配件、耗材 附註 若需搭配機具使用之其他配件與固定釘的資訊，請與您所在地之Hilti業務代表聯繫。 安全配件及清潔組 名稱 清潔設定 Hilti噴霧劑 彈力夾備件包 操作說明 穩定器（防止碎片，僅限美國市場）...
  • Page 10 名稱 3737 36/F3固定釘導管頭 3738 36/S13底盤 409313 36/DNI活塞 3739 彈力夾 5 技術資料 保留更改技術資料權利。 DX 36 機具 2.4 kg 重量 370 mm × 52 mm × 151 mm 規格（長 x 寬 x 高） 62 mm 最大固定釘長度 填充筒 6.8/11 M（27 cal.短）綠、黃、紅 動力調節 3個填充筒功率級數、功率調節輪...
  • Page 11 最低間隔 = 20 mm（³⁄₄"） 最薄基材厚度 = 4 mm（⁵⁄₃₂"） 對混凝土進行釘擊時的最小距離與間隔 最低邊緣距離 = 70 mm（2³⁄₄"） 最低間隔 = 80 mm（3¹⁄₈"） 最薄基材厚度 = 100 mm（4"） 7.1.2 穿透深度 附註 相關範例與資訊請參閱Hilti固定作業技術操作手冊。 鋼材的鋼釘長度 穿透深度：12 ± 2 mm（½" ± ¹⁄₁₆"） 混凝土的鋼釘長度 穿透深度：22 mm（最大27 mm）（⁷⁄₈"（最 大1"）） 8 操作 注意...
  • Page 12 取出。 9 維護和保養 9.1 機具保養 定期使用微濕抹布清潔機具外部。 警告 請勿使用噴霧或高壓水槍清潔機具。勿讓異物進入機具內 部。 注意 若在一般操作情況下使用此型號的機具，髒污和操作殘 9.2 維護 留物會在機具內部堆積，容易使功能相關之零件磨損。 定期檢查機具外部部件有無損壞，並檢查所有控制元件 為確保操作的可靠性，定期檢查和維修非常重要。 若機 是否能正常運作。 當部件損壞或控制元件無法正常作用 具使用頻繁，建議至少最遲在每驅動3,000枚固定釘後， 時，請勿操作本機具。 如有必要時，須將機具交付Hilti維 每天清潔機具並檢查一次活塞和活塞煞車。 修中心進行維修。 警告 僅使用所建議的火藥和驅動力設定，配合機具使用。 使 所有火藥都要從機具中卸下。 進行維護或維修前請檢查 用錯誤的火藥或過強的驅動力設定，可能會導致機具零件 並確認固定釘導管頭中沒有固定釘。 的壽命減短。 注意 注意 DX機具內積存的髒污和殘留物可能對您的健康有 機具使用時可能會變熱。 可能會燙傷您的手。 機具尚熱 害。進行清潔時勿吸入任何粉塵。讓食物與粉塵保持距 時，請勿拆解機具。讓機具冷卻。...
  • Page 13 何零件。這可能會導致故障。僅能使用Hilti潤滑噴劑或同 9.3.3 檢查固定釘導管頭磨耗情況 質產品。 若套管部份已損壞（例如彎曲、變寬或斷裂）請更換固定 釘導管頭. 9.3 機具維修服務 9.3.4 檢查彈力夾磨耗情況 若發現機具固定釘驅動功率不一致時，或填充筒點火失 若彈力夾已嚴重磨損或彎曲，請將其更換。 敗或機具零件已無發平穩且順利的移動或操作時請進行維 修。換言之，將使用較大力道將機具壓向工作面時，當扳 9.3.5 清潔 9 10 11 12 機阻力增加、功率調節輪開始卡住、填充筒連發螺釘帶變 的難以拆下或循環動作越來越不順暢時，應進行維修。 至少每週清潔機具一次，或也可以在每次重度使用（經過 釘擊約3,000根鋼釘）後即進行清潔。 9.3.1 拆解機具 8 請使用適合的刷子清潔各個零件： 注意 將固定釘導管頭與基架內外均清潔乾淨。 強制裝入彈力夾會造成其以強大的力量跳脫。 請小心避 清潔活塞及活塞環直到零件可順利移動為止。 免傷及自身與他人。請以朝下的方式握持組件。 將活塞導環內外均清潔乾淨。 以45度轉動活塞環將扣鉤轉出來。 清潔機殼內部。 附註 若扣鉤卡住，可使用鋼釘輔助將其鬆開。 9.3.6 潤滑油...
  • Page 14 故障 可能原因 故障排除 填充筒連發螺釘帶難以拔除。 燃燒殘留物堆積。 維修機具（請參閱9.3） 機具無法點火。 機具無法循環。 填充筒已擊發過。 循環機具（請參閱8.5） 將已使用過之填充筒卸下並裝入未使用 之填充筒。 機具沒有對著工作面完全施壓。 將機具完全抵住工作表面。 機具卡住。 機具需要清理。 清潔機具。 活塞受損。 檢查活塞（請參閱9.3.2）必要時予以 更換。 機具受損。 如果問題仍舊存在，請與當地Hilt維修 中心聯絡。 點火失敗：固定釘僅部份鑽入基 活塞安裝位置不正確。 卸下機具的火藥彈匣並進行循環。 材中。 參閱章節： 8.5 將機具循環 6 壞掉的填充筒。 更換填充筒連發螺釘帶（必要時使用不 同 / 乾式套件）。 若問題仍然沒有解決：維修機具（請參 閱9.3） 填充筒連發螺釘帶未推進。 火藥筒損壞。 更換火藥筒。...
  • Page 15 無法卸下填充筒。 機具過熱。 讓機具冷卻。 接著，小心謹慎地卸下機具的填充筒。 警告 請勿試圖用蠻力將火藥筒從連發螺釘帶 或機具中卸下。 如果問題仍舊存在，請與當地Hilt維修 中心聯絡。 填充筒沒有點火。 壞掉的填充筒 將填充筒連發螺釘帶拉至下一個填充 筒。 機具需要清理。 機具維修服務 警告 檢查是否使用正確的火藥筒並在機具無 故障的狀態下使用。 參閱章節： 9.3 機具維修服務 當無法拆解機具時，請與當地Hilti服務 中心聯絡。 填充筒連發螺釘帶融化。 擊發前將機具抵住工作面過久。 請在機具抵住工作面不久後變擊發機 具。 卸下填充筒 立即停止使用機具。 固定釘擊發率過高。 將填充筒連發螺釘帶卸下並讓機具冷 卻。 警告 請勿試圖用蠻力將火藥筒從連發螺釘帶 或機具中卸下。 清理機具並卸下鬆脫的填充筒。 當無法拆解機具時，請與當地Hilti服務 中心聯絡。 填充筒本身從填充筒連發螺釘帶 固定釘擊發率過高。...
  • Page 16 故障 可能原因 故障排除 活塞卡在基材中 / 固定釘鑽的過 固定釘過短。 使用較長固定釘。 深。 固定釘無墊片。 使用具木材用之墊片的固定釘。 擊發火力過猛。 降低釘擊功率（調整功率調節輪）。 使用動力較弱的填充筒 固定釘鑽的不夠深。 固定釘過長。 使用較短固定釘。 附註 遵守最小固定釘釘擊深度要求。請向當 地的Hilti辦公室索取Hilti固定作業技術 手冊的紙本。 擊發火力過低 增加釘擊功率（調整功率調節輪）。 使用動力更強的填充筒 鋼釘彎曲。 硬質表面（鋼材、混凝土） 增加釘擊功率（調整功率調節輪）。 混凝土太硬且（或）密度過大 使用動力更強的填充筒 使用DX-Kwik法（預鑽）。 有鋼筋位於混凝土表面下方。 使用較短鋼釘。 使用具備較高使用限制的釘子 使用DX-Kwik法（預鑽）。 將固定釘釘擊在不同位置。 混凝土鑽破。 硬式 / 舊式混凝土。 使用較短鋼釘。...
  • Page 17 故障 可能原因 故障排除 鋼釘頭損壞。 擊發火力過猛。 降低釘擊功率（調整功率調節輪）。 使用動力較弱的填充筒 超出使用限制（超硬質表面） 使用具備較高使用限制的釘子 活塞受損。 更換活塞。 鋼釘穿透不夠深。 擊發火力過低 增加釘擊功率（調整功率調節輪）。 使用動力更強的填充筒 超出使用限制（超硬質表面） 使用具備較高使用限制的釘子 該系統不適用。 改用更強大的系統， 例如DX 76（PTR）。 鋼釘未固定在基材上。 薄鋼筋基材（< 4 mm） 使用不同的功率設定或不同的填充筒功 率級數。 使用適合薄鋼筋基材的鋼釘。 鋼釘斷裂。 擊發火力過低 增加釘擊功率（調整功率調節輪）。 使用動力更強的填充筒 使用較短鋼釘。 超出使用限制（超硬質表面） 使用具備較高使用限制的釘子...
  • Page 18 故障 可能原因 故障排除 鋼釘頭穿過釘擊之基材（金屬薄 擊發火力過猛。 降低釘擊功率（調整功率調節輪） 片）。 使用動力較弱的填充筒 使用有「頂帽」的鋼釘。 使用有墊片的鋼釘。 11 廢棄機具處置 Hilti機具或設備所採用的材料，大部分都可回收利用。回收前，必須先將材料正確分類。 Hilti在許多國家中，已為回收 舊機具及舊設備，做了妥善安排。 詳情請洽Hilti客戶服務中心，或當地Hilti代理商。 12 製造商保固－機具 Hilti保證所供應之機具無論在材料上或製造上均無暇疵。 除非當地國家法規嚴格禁止，不接受禁止額外賠償條例 只要以正確的方式操作並處置機具、適當地清潔與維修、 之設立，否則不予考慮額外賠償的要求。尤其，Hilti對於 遵守Hilti的操作說明，並維護技術系統，本保固即為有 任何與機具在任何用途上之使用或無法使用所造成或有關 效。這表示，在此機具中只可使用Hilti原廠耗材、組件及 之直接、間接、偶發或後續損害、損失或費用不負賠償責 備件，或其他同品質產品。 任。尤其明確排除關於機具之適售性或其特定用途上之適 用性的默示擔保。 此保固僅能提供該機具整個使用壽命期間免費修復或更換 零件服務。正常磨損、損耗所造成的零件維修或更換不在 發現產品有瑕疵時，請立即將機具或相關零件送至當 保固範圍內。 地Hilit行銷機關修理或替換。 本條款為Hilti所有的保固責任，並取代先前或同時期就保 固責任所達成的註解及口頭或書面協議。...
  • Page 19 Zulassung Elektrowerkzeuge 產品代別： Hiltistrasse 6 1986 製造年份： 86916 Kaufering Deutschland 本公司在此聲明，我們的唯一責任在於本產品符合下列指 示或標準： 2006/42/EC， 2011/65/EU。 Hilti Corporation， Feldkircherstrasse 100， FL‑9494 Schaan Norbert Wohlwend Tassilo Deinzer Head of Quality & Processes Head BU Measuring Systems Management BU Direct Fastening BU Measuring Systems...
  • Page 20 注意：量測的噪音外洩值及其對應的不確定性，為測量時可能產生之噪音值的較高臨界值。 改變操作條件可能造成噪音值偏差。 15.2 震動 如需其他更進一步使用者健康及安全資訊，請造 訪www.hilti.com/hse。 依據2006/42/EC的總震動不超過2.5 m/s²。...
  • Page 21 Tel.: +423 / 234 21 11 Fax:+423 / 234 29 65 www.hilti.com Hilti = registered trademark of Hilti Corp., Schaan W 1698 | 0314 | 00-Pos. 1 | 1 Printed in China © 2014 Right of technical and programme changes reserved S. E. & O 2064672 / A4 Printed: 24.03.2014 | Doc-Nr: PUB / 5125365 / 000 / 02...
