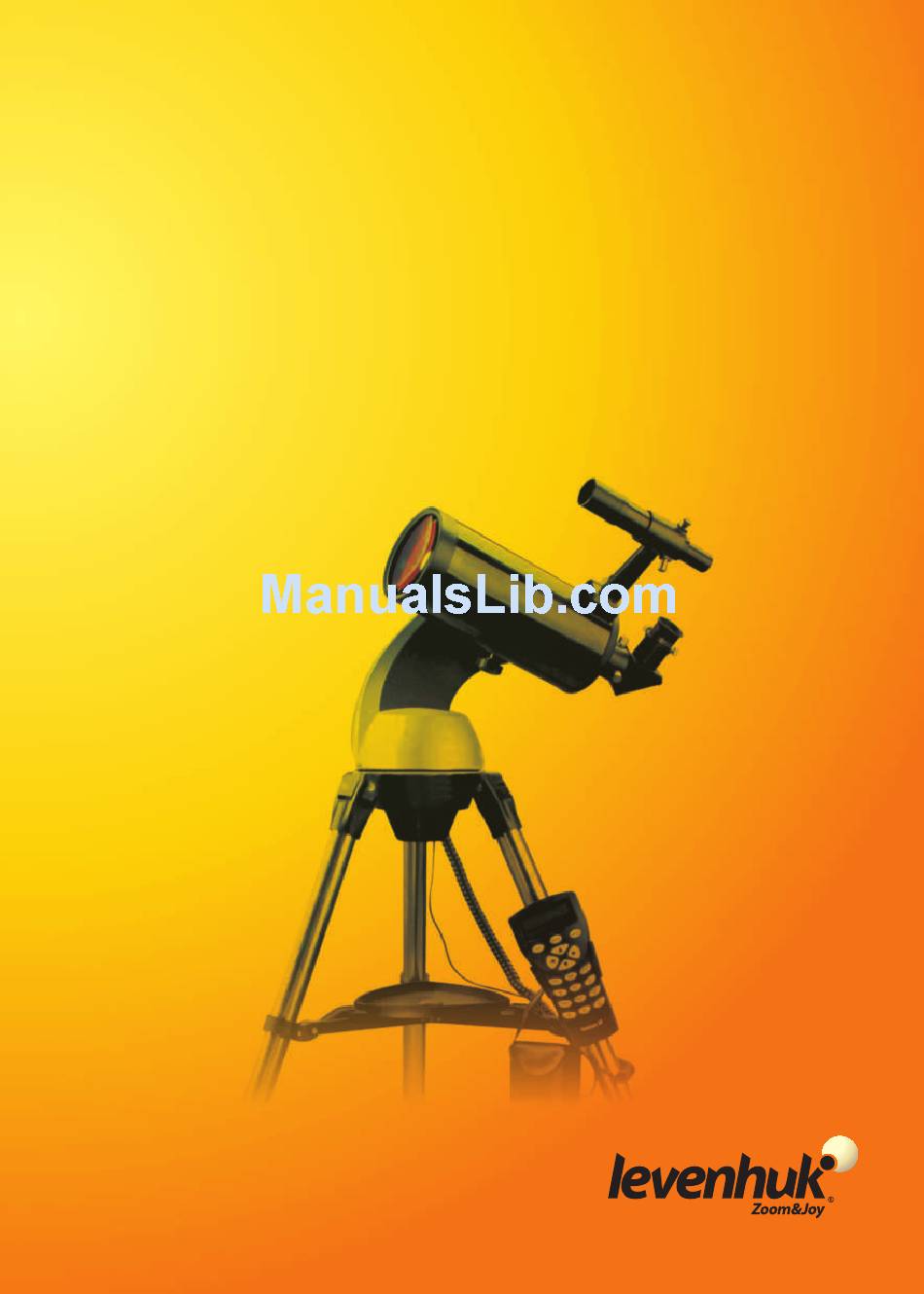

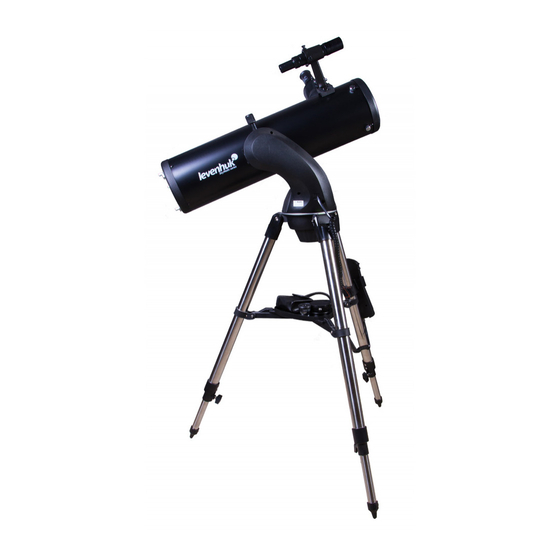

  • Page 1 Levenhuk GoTo Telescopes SkyMatic 135 GTA SkyMatic 105 GT MAK 127 GT MAK SkyMatic User Manual Návod k použití Инструкция по эксплуатации Посібник користувача Radost zaostřit Приближает с удовольствием Наближує з радістю...
  • Page 2 SkyMatic 135 GTA SkyMatic 105 GT MAK SkyMatic 127 GT MAK Multi-function mount / Multifunkční montáž AutoTracking mount / Samonaváděcí montáž / Монтировка Многофункциональная монтировка с автоматическим трекингом / Багатофункціональне кріплення Багатофункціональне кріплення RJ-45 RJ-12 1 2V DC jack Konektor 12V DC Power cable / Napájecí...
  • Page 3 SynScan Firmware Loader SynScan Firmware Loader Firmware File: Browse Update Update HC. Version SynScan Firmware Loader SynScan Firmware Loader Firmware File: Browse Update Update HC. Version RJ-11 connector Konektor RJ-11 Разъем RJ-11 З'єднувач RJ-11 Rear view of the DB9 connector Zadní...
  • Page 4 Levenhuk SkyMatic GoTo Telescopes Congratulations! Congratulations on your purchase of a high-quality Levenhuk SkyMatic GoTo telescope! This series includes modern state of the art optical instruments that allow you to easily navigate across the celestial sphere and find exactly what you need in no time at all! Easy-to-use controls provide you with a simple way to locate desired objects and begin your observations at the touch of a button.

  • Page 5: Assembling The Telescope

    Assembling the telescope Spread the tripod legs apart to stand the tripod upright and attach the accessory tray. Adjust the height of the tripod as needed. Place the mount atop the tripod head and secure it in place with a clamping screw. Loosen the focuser thumbscrew and remove the plastic cap.

  • Page 6: Direction Keys

    Function keys Function keys are located at the top of the hand controller, directly below the display. ESC key may be used to cancel a command or to go up the menu tree. SETUP key may be used to quickly access the Setup menu. ENTER key may be used to confirm selections and commands. Direction keys Direction keys give you complete control over your telescope.

  • Page 7: Brightest Star Alignment

    Press ENTER to confirm your entry. Enter the current date in mm/dd/yyyy format with numeric keys. Press ENTER to confirm your entry. Enter the current local time in 24-hour format (2PM = 1400 hrs.). Press ENTER to confirm and move on to setting the daylight savings time. If you want to correct your entry, press ESC to go back to the previous setting and ENTER to make corrections.

  • Page 8: Two-Star Alignment

    The telescope will not turn to point at the first alignment star automatically, so you will have to do this manually, using the direction keys. You can increase the rotation rate of the servo motor by pressing the RATE key and scrolling through available options (0 is the slowest, 9 is the fastest).
  • Page 9 Center the currently observed object in the field of view (you can skip this step, if this is already done). Press and hold the ESC key for two seconds. The “Re-center” message and the name of the reference object will appear on the display. The object name will blink three times. If you are using planetarium software for navigation, the “Last goto object”...

  • Page 10: Utility Menu

    M, NGC, IC keys By pressing M, NGC, IC keys you will open the corresponding catalogue of celestial objects. Input the number of the object you wish to observe with numeric keys. Press ENTER and you will see the coordinates of the object on the display. Use scroll keys to see the information on the object, including its size, magnitude and the corresponding constellation.

  • Page 11: User Database

    LUNAR RATE activates the Lunar tracking rate. SOLAR RATE activates the Solar tracking rate. STOP TRACKING immediately stops the current tracking. SET SLEW LIMITS allows you to set up the rotation limits on your mount about its vertical axis. Setting these limits will prevent any impacts and collisions of your telescope tube and the mount.

  • Page 12: Connecting To A Computer

    Identifying the unknown object Your telescope can identify an object, at which it is currently pointing. To do this, either press the ID key on the keypad or use scroll keys to choose the IDENTIFY command in the main menu and press ENTER. SynScan™ AZ will display a list of the nearby objects, as well as the distance from the object to the reticule center.
  • Page 13 Your hand controller will beep to confirm that the connection has been established. Run the SynScanFirmwareLoader application on your PC. The “HC. Version” button in the application window will show you the current version of hardware, firmware and database of your hand controller.

  • Page 14: Specifications

    Pointing accuracy up to 10 arcminutes Database 25 user-defined objects M, NGC, IC and SAO catalogues, totaling in 42,900 objects Connection diagram: SkyMatic 135 GTA SkyMatic 127 GT MAK SkyMatic 105 GT MAK Optical design Reflector Maksutov-Cassegrain Maksutov-Cassegrain...

  • Page 15: Additional Commands

    Get RA-Dec 34AB, 12CE# The finderscope has to be aligned Cancel Goto Is Goto in 0# or 1# 0 = No, 1 = Yes. “0” is the ASCII zero character Progress Is Alignment 0# or 1# 0 = No, 1 = Yes Complete HC version Two bytes represent Version 2.2...

  • Page 16: Care And Maintenance

    Levenhuk, is found to be defective in materials or workmanship. As a condition to the obligation of Levenhuk to repair or replace such product, the product must be returned to Levenhuk together with proof of purchase satisfactory to Levenhuk.
  • Page 17 Levenhuk product. Any warranties which are implied and which cannot be disclaimed will be limited in duration to a term of three years for telescopes, cameras for telescopes, microscopes and binoculars or six months for accessories from the date of retail purchase.
  • Page 18 Teleskopy Levenhuk SkyMatic GoTo Blahopřejeme! Blahopřejeme vám k nákupu vysoce kvalitního teleskopu Levenhuk SkyMatic GoTo! V této řadě jsou zastoupeny moderní optické přístroje, které vám umožňují snadno se zorientovat na nebeské sféře a doslova okamžitě najít přesně to, co hledáte. Snadno použitelné ovládací prvky vám nabízejí...
  • Page 19 Sestavení teleskopu Nohy stativu roztáhněte tak, aby bylo stativ možno vzpřímeně postavit, a připevněte k němu přihrádku na příslušenství. Dle potřeby nastavte výšku stativu. Na hlavu stativu položte montáž a pomocí upínacího šroubu ji zajistěte na místě. Uvolněte křídlatý šroub na okulárovém výtahu a sejměte plastové víčko. Do okulárového výtahu vložte okulár 25 mm.

  • Page 20: Funkční Klávesy

    Funkční klávesy Funkční klávesy se nacházejí v horní části ovladače, přímo pod displejem. Klávesu ESC můžete použít ke zrušení příkazu nebo k přechodu o úroveň výše v hierarchii nabídky. Klávesa SETUP slouží k rychlému přístupu do nabídky Setup (Nastavení). Klávesa ENTER slouží...
  • Page 21 numerických kláves zvolte své časové pásmo (+ pro východ, — pro západ). Např. časové pásmo PST by se mělo zadat v následující podobě: -08:00. Svou volbu potvrďte stisknutím klávesy ENTER. Pomocí numerických kláves zadejte aktuální datum ve formátu mm/dd/rrrr. Svou volbu potvrďte stisknutím klávesy ENTER.
  • Page 22 Na druhém řádku bude uvedena její přibližná poloha. Předpokládejme, že za hvězdu, podle níž se provádí ustavení, byl zvolen Arktur. Jeho hvězdná velikost je 0,0, poloha je 88,1° E a 24,1° podle osy rektascenze. Teleskop se nebude směrem k první hvězdě, podle níž se provádí ustavení, otáčet automaticky, nastavení...
  • Page 23 Zvýšení přesnosti pointace Kterákoli ze shora uvedených metod by měla zajistit dostatečnou přesnost pro vaše pozorování. Pokud však vyžadujete ještě vyšší přesnost, může pro vás být mimořádně užitečná funkce zvýšení přesnosti pointace (PAE), kterou SynScan™ AZ nabízí. Tuto funkci můžete použít v 85 různých oblastech na nebeské...
  • Page 24 Stisknutí klávesy TOUR vás zavede na výpravu po noční obloze, na které se seznámíte s nejjasnějšími a nejkrásnějšími objekty hlubokého vesmíru. Seznamem vybraných hvězd můžete procházet pomocí navigačních kláves. Svou volbu potvrďte stisknutím klávesy ENTER. Zobrazí se souřadnice vybraného objektu. Ještě jednou stiskněte klávesu ENTER a váš teleskop objekt automaticky lokalizuje.
  • Page 25 SORT BY dá pokyn ručnímu ovladači, aby sestavil seznam aktuálně viditelných hvězd, z nichž může uživatel provést manuální výběr. Seznam hvězd bude uspořádán podle abecedy nebo podle hvězdné velikosti. BACKLASH vám umožňuje pro každou rotační osu zadat hodnotu kompenzace mrtvého chodu. Aby bylo navádění...

  • Page 26: Připojení K Počítači

    Výběr objektu z uživatelské databáze Otevřete uživatelskou databázi (viz pokyny výše). Zvolte možnost “Recall Object“ a stiskněte ENTER. Pomocí navigačních kláves vyberte objekt, který chcete pozorovat. Stisknutím klávesy ENTER zobrazíte souřadnice tohoto objektu. Dalším stisknutím tlačítka ENTER navedete k tomuto objektu teleskop. Nebyl-li pod uvedeným číslem uložen žádný...
  • Page 27 Způsob aktualizace vašeho ovladače SynScan™ AZ: Svůj ruční ovladač připojte k počítači. Konektor RJ-11 by se měl zasunout do prostředního portu na SynScan™ AZ, zatímco konektor DB9 by se měl připojit k portu RS232 na počítači. Současně stiskněte a podržte klávesy 0 a 8, pak svůj ruční ovladač připojte k napájecímu zdroji. Ruční...
  • Page 28 Přesnost pointace až 10 úhlových minut Databáze 25 uživatelem definovaných objektů, katalogy M, NGC, IC a SAO, celkem 42 900 objektů Diagram připojení: SkyMatic 135 GTA SkyMatic 127 GT MAK SkyMatic 105 GT MAK Specifikace Optická konstrukce Zrcadlový (reflektor) Maksutov-Cassegrain Maksutov-Cassegrain Průměr objektivu:...
  • Page 29 Práh rozlišení 0,92 úhlové vteřiny 1,18 úhlové vteřiny 1,1 úhlové vteřiny Okulár 1.25'' SUPER10 & SUPER25 1.25'' SUPER10 & SUPER25 1.25'' SUPER10 & SUPER25 Hledáček 6x30 6x30 6x30 Typ montáže AZ 114 GT; AZ SynScan AZ 114 GT; AZ SynScan AZ 114 GT;...

  • Page 30: Péče A Údržba

    Přístroj chraňte před prudkými nárazy a nadměrným mechanickým namáháním. Nedotýkejte se svými prsty povrchů optických prvků. K vyčištění vnějších částí teleskopu používejte výhradně speciální čisticí ubrousky a speciální nástroje k čištění optiky dodávané společností Levenhuk.
  • Page 31 Společnost Levenhuk provede opravu či výměnu výrobku nebo jeho části, u nichž se po provedení kontroly společností Levenhuk prokáže výskyt vad materiálu nebo provedení. Nezbytnou podmínkou toho, aby společnost Levenhuk splnila svůj závazek provést opravu nebo výměnu takového výrobku, je předání...
  • Page 32 Поздравляем! Поздравляем вас с приобретением высококачественного телескопа с автонаведением Levenhuk SkyMatic GoTo! Телескопы этой линейки — это современные устройства, которые помогут вам легко отыскивать объекты (планеты, туманности, звездные скопления, галактики и пр.) в ночном небе и наслаждаться ими. Ручное управление позволяет навести...

  • Page 33: Ручное Управление

    Сборка телескопа с автонаведением Раздвиньте опоры штатива (треноги) до полного раскрытия и установите лоток для аксессуаров. Выдвиньте опоры штатива на нужную высоту. Установите основание вилки телескопа на штатив, вставьте и затяните стяжной винт в нижнюю часть основания вилки. Ослабьте барашковый винт на конце фокусировочного узла и снимите защитную пластиковую...
  • Page 34 Клавиши режима Клавиши режима расположены сверху, рядом с ЖК-дисплеем: Клавиша ESC используется для отмены команды или возврата на предыдущий уровень. Клавиша SETUP обеспечивает быстрый переход в меню настроек (Setup). Клавиша ENTER используется для выбора функций и пунктов меню, а также для...
  • Page 35 При включении ручного управления экран показывает номер версии (Version Screen). Нажмите ENTER. Появится предупреждение о наблюдении Солнца только с правильным оборудованием. Если вы уже читали это сообщение, нажмите ESC, чтобы перейти к следующему шагу. Если ручное управление находится в режиме ожидания более 30 секунд, красный индикатор станет...
  • Page 36 Направление Диапазон по азимуту Северо-восточное небо 315°-45° Восточное небо 45°-135° Юго-восточное небо 90°-180° Южное небо 135°-225° Юго-западное небо 180°-270° Западное небо 225°-315° Северо-западное небо 270°-360° После того как деление выбрано, ручное управление вычислит и составит список звезд, расположенных в этом регионе, со звездной величиной более 1,5. Звезды и планеты ниже 10 и...
  • Page 37 Когда он остановится, отрегулируйте его с помощью клавиш направления так, чтобы звезда была центрирована в перекрестье искателя. Отцентрируйте объект в поле зрения окуляра, и нажмите ENTER. Если обе звезды правильно выровнены, на дисплее появится сообщение "Alignment Successful" («Выравнивание прошло успешно»). Если нет — появится сообщение "Alignment Failed"...
  • Page 38 Каталог объектов Телескоп с автонаведением поставляется с обширной базой, содержащей координаты более 42 900 объектов, а также информацию о них. Данная база включает в себя следующие каталоги: Солнечная система — остальные 7 планет нашей Солнечной системы и Луна. Именованные звезды — список 212 наиболее известных звезд из базы данных. NGC —...
  • Page 39 Служебные функции Служебные функции — это полезные средства для прямого управления телескопом. SHOW POSITION («Показать положение») — выводит координаты небесной точки, на которую в данный момент нацелен телескоп. SHOW INFORMATION («Показать информацию») — в этом подменю можно проверить местное время, местное сидерическое время, версию оборудования и ПО, версию базы данных ручного...
  • Page 40 Использование пользовательской базы данных Телескоп с автонаведением позволяет сохранить до 25 объектов в пользовательскую базу данных. Запись объекта в базу С помощью клавиш прокрутки выберите Object Catalog («Каталог объектов») в главном меню. Нажмите ENTER. Выберите в списке опцию Select User Defined («Выбрать пользовательский») и...

  • Page 41: Системные Требования

    Идентификация неизвестного объекта SynScan™ AZ умеет идентифицировать неизвестный объект, на который в данный момент нацелен телескоп. Для идентификации объекта нажмите клавишу ID или с помощью клавиш прокрутки выберите IDENTIFY («Идентифицировать») в главном меню, затем нажмите ENTER. Ручное управление выведет на дисплей список ближайших известных объектов, а также расстояние...
  • Page 42 Запустите приложение SynScanFirmwareLoader на компьютере. Кнопка HC. Version показывает номер версии оборудования, прошивки и базы данных ручного управления. Эти данные только для вашего сведения, для обновления они не потребуются. Нажмите Browse и выберите в папке SynScan файл SynScanVXXXXAZ.ssf. Нажмите Update, чтобы...

  • Page 43: Технические Характеристики

    Точность наведения до 10 угл.мин. База данных 25 пользовательских объектов. Полные каталоги M, NGC, IC и SAO — итого 42,900 объектов Диаграмма подключения: Технические характеристики SkyMatic 135 GTA SkyMatic 105 GT MAK SkyMatic 127 GT MAK Конструкция Рефлектор Максутов-Кассегрен Максутов-Кассегрен...
  • Page 44 Goto RА-Dec (Переход на R34B, 12CE Труба искателя должна быть пр.восх./скл.) выровнена. Если команда конфликтует с границами поворота, никакого действия не будет выполнено Get Azm-Alt 12AB, 4000# возвращается 10 символов, (Получить альт-аз.) 12AB=азимут, запятая, 4000=Alt, # Get RA-Dec (Получить 34AB, 12CE# Труба...

  • Page 45: Уход И Хранение

    Не касайтесь пальцами поверхностей линз. Для внешней очистки телескопа используйте специальную салфетку и специальные чистящие средства, например оригинальные средства для чистки оптики компании Levenhuk. Храните прибор в сухом прохладном месте, недоступном для влияния кислот или других активных химических веществ, вдали от отопителей (бытовых, автомобильных) и от...

  • Page 46: Международная Гарантия

    Компания Levenhuk гарантирует отсутствие дефектов в материалах конструкции. В течение гарантийного периода покупатель может вернуть неисправное изделие продавцу либо в Сервисный центр компании Levenhuk. Компания Levenhuk по своему усмотрению отремонтирует или бесплатно заменит неисправное изделие. Претензии по качеству изделия не принимаются при отсутствии правильно оформленного...
  • Page 47 Телескопи Levenhuk SkyMatic GoTo Вітаємо! Вітаємо з покупкою високоякісного телескопа Levenhuk SkyMatic GoTo! Ця лінійка включає надсучасні оптичні інструменти, що дозволяють легко переміщатися небесною сферою та знаходити точно те, що потрібно, майже не витрачаючи часу! Легкі у використанні елементи управління забезпечують простий спосіб розташовування бажаних об'єктів і початку...
  • Page 48 Збірка телескопа Розставте ніжки триноги до повного розкриття та встановіть лоток для аксесуарів. Встановіть потрібну висоту триноги. Розмістіть пристрій поверху головки триноги і закріпіть її за допомогою зажимного гвинта. Послабте гвинт з рифленою головкою фокусувача та зніміть пластикову кришку. Вставте окуляр...
  • Page 49 Функціональні клавіші Функціональні клавіші розташовані зверху ручного управління, одразу нижче дисплея. Клавішу ESC можна використовувати для відміни команди або переходу вверх по дереву меню. Клавішу SETUP можна використовувати для швидкого доступу до меню Setup (Налаштування). Клавішу ENTER можна використовувати для підтвердження вибору і команд. Клавіші...
  • Page 50 Введіть довготу і широту вашого поточного розташування (у вказаному порядку) за допомогою цифрових клавіш. Використовуйте клавіші прокрутки для прокрутки по основним напрямкам: W — на захід, E — на схід, N — на північ і S — на південь. Використовуючи клавіші вліво і вправо, можна прокручувати широту і довготу. Натиснувши...
  • Page 51 Напрямок Градусний діапазон по азимуту Північний схід 315°-45° Схід 45°-135° Південний схід 90°-180° Південь 135°-225° Південно-південний схід 180°-270° Захід 225°-315° Північний захід 270°-360° Після вибору основного напрямку ручне управління створює перелік зірок щонайменше зоряної величини 1,5, які спостерігаються в тому напрямку. Зорі, розташовані поза діапазоном...
  • Page 52 Натисніть ENTER (Ввід) для підтвердження. Якщо вирівнювання проведено належним чином, з'явиться повідомлення «Alignment Successful» (Вирівнювання успішне). Якщо щось пішло неправильно, з'явиться повідомлення «Alignment Failed» (Вирівнювання невдале), і процес прийдеться повторити. Для найкращих результатів обирайте зірки, які знаходяться на відстані принаймні у 60°, оскільки...
  • Page 53 NGC (New General Catalogue of Nebulae and Clusters of Stars — Новий загальний каталог туманностей та скупчень зірок), що включає 7840 найяскравіших об'єктів дальнього космосу. IC, що включає 5386 зірок та об'єктів дальнього космосу. Месьє, що включає 110 об'єктів, які додав Ш. Мессьє. Колдвел, що...
  • Page 54 Меню Setup (Налаштування) Це меню дозволяє змінити поточні налаштування положення телескопа, дати, часу і вирівнювання. Для доступу до меню налаштування натисніть клавішу SETUP (Налаштування) або прокрутіть меню до розділу SETUP (Налаштування). Ось перелік усіх функцій, доступних в меню Setup (Налаштування): DATE (Дата) дозволяє...
  • Page 55 Телескоп може зберігати координати у двох форматах: R.A./Dec. (Пряме піднесення/Схилення) та Alt/Az (Висота/Азимут). Натисніть 1, щоб вибрати формат R.A./Dec. (Пряме піднесення/Схилення), або 2 для формату Alt/Az (Висота/Азимут). SynScan™ AZ типово показує координати поточного об'єкта спостереження або в R.A./Dec. (Пряме піднесення/Схилення), або в Alt/Az (Висота/Азимут). Ось приклад того, як потрібно читати...
  • Page 56 З'єднання з комп'ютером Вашим телескопом також можна управляти за допомогою програмного забезпечення. Для цього достатньо лише увімкнути його у комп'ютер. До початку такої роботи переконайтеся, що телескоп належно вирівняний. Вмикати телескоп в комп'ютер можна лише після перевірки вирівнювання. Використовуйте кабель, наданий в комплекті. Переконайтеся, що...
  • Page 57 Після закінчення оновлення на екрані з'явиться повідомлення «Update complete» (Оновлення завершено). Цей процес займає біля 30 секунд, хоча, якщо використовувати адаптер USB- RS232, цей процес може зайняти довше. Вітаємо з успішним оновленням прошивки SynScan™! Натисніть «Browse» (Переглянути) і знайдіть файл «SynScanVXXXXAZ.ssf» на своєму жорсткому...
  • Page 58 зірками Точність наведення до 10 кутових мінут База даних 25 користувацьких об'єктів, каталоги M, NGC, IC та SAO, загалом 42 900 об'єктів Схема з'єднань: SkyMatic 135 GTA SkyMatic 105 GT MAK SkyMatic 127 GT MAK Характеристики Оптична конструкція Рефлектор Максутов-Кассегрен...
  • Page 59 Get Az-Alt (Отримати 12AB, Повертає десять символів. азимут-висоту) 4000# 12AB = координати азимуту, кома, 4000 Get RA-Dec (Отри- 34AB, Потрібно вирівняти видошукач мати пряме підне- 12CE# сення/схилення Cancel Goto (Відмінити перехід) Is Goto in Progress 0# or 1# 0 = Ні, 1 = Так. «0» є нульовим символом (Перехід...
  • Page 60 Не торкайтеся пальцям оптичних поверхонь. Для очищення зовнішніх поверхонь телескопа використовуйте лише спеціальні очищувальні серветки та спеціальні очищувальні інструменти для оптики виробництва компанії Levenhuk. Зберігайте пристрій в сухому і прохолодному місці, осторонь від небезпечних кислот та інших хімікатів, далеко від обігрівачів, відкритого вогню та інших джерел високої...
  • Page 61 продажу. Надається гарантія на відсутність дефектів матеріалів та конструкції всіх аксесуарів компанії Levenhuk впродовж шести місяців від дати роздрібного продажу. Компанія Levenhuk відремонтує або замінить такий виріб або його частину, яка після обстеження компанією Levenhuk виявиться з дефектним матеріалом або конструкцією. В якості умови зобов'язання компанії Levenhuk для ремонту чи заміни...
  • Page 62 Levenhuk T NG series Telescope Eyepiece Digital Cameras May be used with any type of telescopes Okulárové digitální kamery pro teleskopy řady Levenhuk T NG Vhodné pro práci se všemi typy teleskopů Цифровые камеры-окуляры для телескопов Levenhuk серия T NG Подходят...
