Page 1 Installation and Operation Manual Blackmagic Cameras Mac OS X ™ English, 日本語, Français, Deutsch Español, 中文 and 한국어 Windows ™ July 2014...
Page 2 Blackmagic Cameras English 日本語 Français Deutsch Español 中文 한국어...
Page 3 Welcome Thank you for purchasing your Blackmagic Camera! We have worked hard to produce three cameras that have been designed from the ground up to fit any kind of workflow. Our new Pocket Cinema Camera is a Super 16 digital film camera with 13 stops of dynamic range that is small enough to take anywhere.
Page 4: Table Of Contents
Using Avid Media Composer Preparing SD Cards for Recording Using Adobe Premiere Pro CC Choosing a Fast SD Card Using Autodesk Smoke 2013 Connections Blackmagic Camera Utility Blackmagic Pocket Cinema Camera Attaching Accessories Blackmagic Cinema Camera and Production Camera 4K Help Settings...
Page 5: Getting Started
Getting Started Getting Started Introducing Blackmagic Cameras IRIS FOCUS Blackmagic Pocket Cinema Camera Features 1. RECORD BUTTON Press this button to record clips to your SD card. See page 10. MENU 2. TRANSPORT CONTROL Use these buttons to play, skip or shuttle clips. See page 11. 3.
Page 6 Getting Started Blackmagic Cinema Camera and Production Camera 4K Features 1. RECORD BUTTON Record clips to your SSD. See page 10. 2. IRIS BUTTON The Iris button activates electronic iris control on the EF Cinema Camera and the Production Camera 4K. Adjust the aperture of your lens by pressing the forward and reverse skip/shuttle playback buttons.
Page 7: Attaching A Lens
Getting Started Attaching a Lens Getting started with your Blackmagic Camera is as simple as attaching a lens and turning the camera on. To remove the protective dust cap from the lens mount, hold down the locking button and rotate the cap counterclockwise until it is released.
Page 8 Getting Started Cinema Camera & Production Camera 4K Cinema Camera and Production Camera 4K have internal batteries that can be charged using the supplied power adapter. The camera can be charged and operated while connected via external power and will switch between power sources without any interruption.
Page 9: Inserting An Sd Card
Getting Started Inserting an SD Card You can insert an SDXC or SDHC card into Blackmagic Pocket Cinema Camera: Step 1. On the under side of the camera, push the door release towards the lens to access the battery terminal. With the gold contacts on the SD card facing towards the lens, insert the SD card until you Step 2.
Page 10: Recording
Getting Started Recording Press the REC button on your camera to begin recording immediately. Press REC again to stop recording. Choosing the Recording Format Blackmagic cameras record to several different formats, depending on which model you are using. You may decide to experiment to see which format best suits your workflow. Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production...
Page 11: Playing Back Clips
Getting Started Blackmagic Cameras Supported Video Formats Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 1920 x 1080p23.98 2400 x 1350 12-bit RAW 2.5K 3840 x 2160p23.98 1920 x 1080p24 1920 x 1080p23.98 3840 x 2160p24 1920 x 1080p25 1920 x 1080p24 3840 x 2160p25 1920 x 1080p29.97...
Page 12: About Ssds
About SSDs About SSDs Choosing a Fast SSD When working with high data rate video it's important to carefully check the SSD you would like to use. This is because some SSDs can have up to 50% lower write speed than the manufacturer’s claimed speed, so even though the disk specifications claim an SSD is fast enough to handle video, in reality the disk is not fast enough for real time video recording.
Page 13: Preparing Ssds For Recording
About SSDs Preparing SSDs for Recording SSDs used by Cinema Camera and Production Camera 4K must be formatted as either HFS+ or exFAT. These disk formats allow long clips to be recorded as single files. HFS+ is also known as Mac OS Extended. It is the recommended format as it supports "journaling". In the event of a hardware or software malfunction, data on a journaled SSD is more quickly recovered and less likely to be corrupted.
Page 14 Start button! Disk Speed Test will even show you how many streams of video your storage is capable of handling. Disk Speed Test is included free in the Blackmagic Camera Software Utility supplied with your Blackmagic Cinema Camera and Production Camera 4K. The Blackmagic Camera Software Utility can also be downloaded from our website free of charge.
Page 15: About Sd Cards
About SD Cards About SD Cards Preparing SD Cards for Recording SD cards used by Blackmagic Pocket Cinema Camera must be formatted as HFS+ or exFAT. These disk formats allow long clips to be recorded as single files. ExFAT is supported by both Windows and Mac OS X computers.
Page 16: Connections
Connections Connections Blackmagic Pocket Cinema Camera LANC Remote Control The remote port on your camera is used to remotely control record starting and stopping, iris adjustments and manual focus adjustments when using a compatible lens. The port is a 2.5 mm stereo jack using the standard LANC protocol. Headphones Monitor audio while recording or playing back clips by plugging your headphones into the 3.5mm stereo headphones jack.
Page 17: Blackmagic Cinema Camera And Production Camera 4K
Connections Blackmagic Cinema Camera and Production Camera 4K LANC Remote Control The remote port on your camera is used to remotely control record starting and stopping, iris adjustments and manual focus adjustments when using a compatible lens. The port is a 2.5 mm stereo jack using the standard LANC protocol. Headphones Monitor audio while recording or playing back clips by plugging your headphones into the 3.5mm stereo headphones jack.
Page 18: Settings
Camera ID If using more than one Blackmagic Camera, it's helpful to set each camera's ID which will be included with any metadata recorded with your clips. Set the camera ID with the onscreen keyboard. When you have finished entering a new camera ID, select the Enter button to save, or select Cancel to discard any changes.
Page 19 Adjust the ISO settings using the arrow icons in the menu. White Balance The Camera Settings screen Your Blackmagic Camera includes 6 white balance presets for a variety of color temperature conditions. These are: ‚ 3200K for tungsten light ‚ 4500K for fluorescent light ‚...
Page 20: Audio Settings
Settings Audio Settings To adjust audio input and audio monitoring settings on your Blackmagic Camera, press the MENU button and select the microphone icon to the left of the display. Microphone Input Microphone input adjusts the recording levels of the built in microphone. Move the audio slider left or right to increase or decrease levels.
Page 21: Recording Settings
Settings Recording Settings The recording settings are used to set the video format recorded to your SD card or SSD. Press the MENU button and touch the circular RECORD icon to access the Recording settings menu. Recording Format Pocket Cinema Camera Touch the left and right arrow buttons to switch between ProRes HQ, ProRes 422, ProRes LT, ProRes Proxy or RAW recording formats.
Page 22 Settings Frame Rate Your Blackmagic Camera has five different frame rate settings for shooting common film and video frame rates: 23.98 fps, 24 fps, 25 fps, 29.97 fps, 30 fps. Adjust the frame rate setting using the arrow icons in the menu.
Page 23: File Naming Convention
Settings File Naming Convention Pocket Cinema Camera Pocket Cinema Camera uses the following file naming convention when recording video. [Camera ID]_[Reel Number]_[yyyy-mm--dd]_[hhmm]_C[Clip number].mov The table below shows an example of how this would appear on the LCD: BMC01_1_2012-08-08_1631_C0002.mov QuickTime Movie Filename BMC01_1_2012-08-08_1631_C0002.mov Camera ID BMC01_1_2012-08-08_1631_C0002.mov...
Page 24: Display Settings
Settings Display settings To adjust the display settings for the LCD, press the MENU button and select the television icon. Dynamic Range The LCD allows you to view your video as you are recording. You can set the dynamic range of the LCD by selecting Video or Film.
Page 25: Adjusting Settings
Settings Adjusting Settings IRIS FOCUS Blackmagic Pocket Cinema Camera, Cinema Camera EF and Production Camera 4K support electronic lens control, which allows you to adjust lens controls from the camera such as aperture and autofocus. Cinema Camera MFT has a passive lens mount if you want to use manual lenses without electronic control. The focus peaking feature creates a yellow edge around the sharpest parts of the image so you can easily confirm your focus.
Page 26: Status Strip
Settings Image Stabilizer Pocket Cinema Camera, Cinema Camera EF and Production Camera 4K support the image stabilizer (IS) feature found in many active lenses. Simply set the Stabilizer switch to ON to use it with your camera. If your lens also features a Stabilizer Mode switch, set it to the appropriate mode for still shots or for movement. When using battery power, the camera will only activate the image stabilizer while recording, as the lens draws additional power from the camera to operate the image stabilizer.
Page 27: Entering Metadata
What is the Slate? The LCD on your Blackmagic camera has many purposes, one of which is to allow you to easily log metadata directly into the camera using the Slate feature. Metadata is stored in the recorded files and is easily accessed by editing software.
Page 28: Camera Video Output
Camera 4K matches the SDI output in either 10-bit 1080p HD or compressed Ultra HD 4K. For waveform monitoring using Production Camera 4K set the recording format to HD. The Blackmagic Camera Utility installs Blackmagic UltraScope software for waveform monitoring of your camera during recording and playback. Blackmagic UltraScope allows you to monitor almost every aspect of the video you record with your Cinema Camera or Production Camera 4K.
Page 29: Using Blackmagic Ultrascope
1280 x 800 pixels to view two scopes simultaneously. Blackmagic Design recommends viewing all 6 scopes simultaneously by using a computer display resolution of 1920 x 1200 or 1920 x 1080 pixels. Please see the support pages at www.blackmagicdesign.com for a comprehensive list of the latest minimum system requirements for Blackmagic UltraScope.
Page 30 RGB Parade Display 2-Up view RGB parade displays the red, green and blue channels of your Blackmagic camera’s image. If one of the channels is elevated, it will indicate the presence of a color cast. For instance, any excessive elevation of a color channel will indicate that your white balance is incorrect.
Page 31 Audio Metering Display Histogram Display Audio metering display shows you the audio levels embedded in your Blackmagic Camera's video signal. The 2 channels of embedded audio are displayed in either dBFS or VU format. dBFS is essentially a meter of the overall digital audio signal and is common on modern digital equipment. The VU meter shows average signal levels, is easy to use and very common on older equipment.
Page 32: Monitoring Using Sdi
Camera Video Output Monitoring using SDI Blackmagic Cinema Camera supports 3G-SDI so it can be used to output uncompressed 10-bit 4:2:2 video to routers, monitors, SDI capture devices, broadcast switchers and other SDI devices. Production Camera 4K supports 6G-SDI, so it can be used to connect to any SDI monitor as well as 4K switchers such as ATEM Production Studio 4K.
Page 33: Post Production Workflow
Post Production Workflow Post Production Workflow Working with Files from SSDs To import your clips from a SSD: Step 1. Remove the SSD from your Cinema Camera or Production Camera 4K. You can mount the SSD to your Mac OS X or Windows computer using either an eSATA or Step 2.
Page 34: Editing Your Clips
Post Production Workflow Editing your Clips To edit your clips using your favorite editing software, you can copy your clips to an internal/external drive or RAID and then import your clips into the software. Or import your clips directly from your SD card, or from your SSD using an external SATA adaptor, SSD Dock or docking cable.
Page 35: Using Final Cut Pro X
Post Production Workflow At the very minimum do a quick check of the timeline for shots with excessive exposure or color issues. When you're satisfied with the appearance of the clips in the timeline, you’re ready to export your clips to ProRes.
Page 36: Using Avid Media Composer
Post Production Workflow Using Avid Media Composer To edit your DNxHD clips using Avid Media Composer 7, create a new project matching the clip’s video format and frame rate. For this example, clips are set using DNxHD 1080i59.94 camera settings. Step 1.
Page 37: Using Autodesk Smoke 2013
Post Production Workflow Using Autodesk Smoke 2013 To edit your clips using Autodesk Smoke 2013, create a new project matching the clips’ video format, bit depth, frame type and frame rate. For this example, clips were shot using ProRes 422 (HQ) 1080p25 camera settings.
Page 38: Blackmagic Camera Utility
How to Update Your Camera Software on Windows After downloading the Blackmagic Camera Utility software and unzipping the downloaded file, you should see a Blackmagic Camera Utility folder containing this PDF manual and the Blackmagic Camera Utility installer. Double-click the installer and follow the onscreen prompts to complete the installation.
Page 39: Attaching Accessories
Attaching Accessories Attaching Accessories Wrist Strap Pocket Cinema Camera comes with a wrist strap for convenient carrying of the camera when on the move from location to location. To fasten, loop the string on the end of the strap through the ring on the camera, located to the bottom right of the LCD.
Page 40 Attaching Accessories Camera Handles Optional handles for Cinema Camera and Production Camera 4K allow shooting in locations where you need to move around quickly with your camera. The handles let you steady your shot and keep up with the action! On the underside of the camera, locate the ¼”...
Page 41: Help
Design support office at www.blackmagicdesign.com/company. Checking the Software Version Currently Installed To check which version of Blackmagic Camera Utility software is installed on your computer, open the About Blackmagic Camera Utility window. ‚ On Mac OS X, open Blackmagic Camera Utility from the Applications folder. Select About Blackmagic Camera Utility from the application menu to reveal the version number.
Page 42 Help Replacing the Fan Cinema Camera and Production Camera 4K each contain a fan, which is necessary for cooling. If you detect the fan is not working, or is making a strange noise, switch off the camera and order a replacement fan by contacting Blackmagic Design Support.
Page 43: Warranty
Warranty Warranty 12 Month Limited Warranty Blackmagic Design warrants that this product will be free from defects in materials and workmanship for a period of 12 months from the date of purchase. If a product proves to be defective during this warranty period, Blackmagic Design, at its option, either will repair the defective product without charge for parts and labor, or will provide a replacement in exchange for the defective product.
Page 44 インストール / オペレーションマニュアル Blackmagic Cameras Mac OS X ™ 日本語 Windows ™ 2014 年7月...
Page 45 ようこそ！このたびはBlackmagic Cameraをお買い求めいただき誠にありがとうございました。あらゆる形態のワークフローに対応可能な3モデルのカメラを皆様にお届けするため、私たちはこれまで努力を重ねてきました。新製品の Pocket Cinema Cameraは、 13ストップのダイナミックレンジに対応したスーパー16デジタルフィルムカメラで、どこへでも携帯できるサイズです。 Pocket Cinema Cameraは、非圧縮CinemaDNG RAW ファイルでクリーンなイメージを収録します。また、新製品 Production Camera 4Kは、グローバルシャッターおよび6G-SDI出力に対応したスーパー35 Ultra HD 4Kカメラです。 Blackmagic Designのカメラは、「フラット」なファイルを生成するようデザインされています。つまり、センサーが捉えたイメージは広いダイナミックレンジを保持しています。また、生成されたファイルは、...
Page 46 Final Cut Pro Xを使う SDカードについて Avid Media Composerを使う撮影用にSDカードを準備する Adobe Premiere Pro CCを使う高速のSDカードを選ぶ Autodesk Smoke 2013を使う接続 Blackmagic Camera Utility Blackmagic Pocket Cinema Camera アクセサリ Blackmagic Cinema Camera および Production Camera 4K ヘルプライン設定カメラ設定（Camera Settings）保証オーディオ設定（Audio Settings）...
Page 47: はじめに
はじめにはじめに Blackmagic Cameraについて IRIS FOCUS Blackmagic Pocket Cinema Cameraの機能 1. 録画ボタン録画ボタンを押してクリップをSDカードに収録。 52ページ参照。 MENU 2. トランスポートコントロールクリップを再生、スキップ、頭出し。 53ページ参照。 3. レンズマウントマイクロフォーサーズ・レンズマウントで幅広い種類のレンズに対応。 49ページ参照。 IRIS FOCUS 4. バッテリー挿入口解除ボタンでバッテリーカバーを開きます： ‚ 充電式のリチウムイオンバッテリーを挿入/取り外し。 49ページ参照。 ‚ SDHCあるいはSDXCカードを挿入して収録。 51ページ参照。...
Page 48 はじめに Blackmagic Cinema Camera および Production Camera 4Kの機能 1. 録画ボタンクリップをSSDに収録。 52ページ参照。 2. IRIS ボタン IRISボタンは、 EFモデルのCinema CameraおよびProduction Camera 4Kのアイリスの電子制御をオンにします。前後の頭出しボタンでレンズのアパーチャーを調整します。 67ページ参照。 3. タッチスクリーン LCD 収録または再生中のクリップや、メニューをLCDで確認。 69ページ参照。 4. FOCUS ボタン FOCUSボタンを押して、フォーカスピーキングをLCDに表示します。 67ページ参照。 5. トランスポートコントロールクリップの停止、クリップ前後の頭出し、再生ボタン。 53ページ参照。 6.
Page 49: カメラの電源を入れる
はじめにレンズの取り付け Blackmagic Cameraは、レンズを取り付け、電源を入れるだけで簡単に使用できます。レンズマウントから保護用のダストキャップを外すには、ロックボタンを押しながら、反時計回りに回します。レンズの取り付け、取り外し時は、 Blackmagic Cameraの電源をOffにしてください。レンズを取り付ける：ステップ 1. レンズ上のドット（点）とカメラのマウント部分のドットを合わせます。多くのレンズには、青、赤、白のドットか、その他の目印がついています。...
Page 50 はじめに Cinema Camera および Production Camera 4K Cinema CameraおよびProduction Camera 4Kは、バッテリーを内蔵しており、同梱のACアダプターで充電ができます。 AC電源を接続しながら充電および使用が可能で、電源の供給元は、中断することなく切り替えることができます。 USB経由でもカメラを充電できますが、充電に時間がかかるため、 ACアダプターの使用をお勧めします。ステップ 1. タッチスクリーンの下にある電源ボタンを押します。 LCDスクリーンの下方にステータス・ストリップが表示されます。ステップ 2. 電源を切るときは、電源ボタンを長押しします。あとはSSDを挿入するだけで、撮影の準備は完了です！同梱のACアダプターで、電源を供給し、バッテリーを充電します。電源ボタンを長押しするとカメラの電源がオン/オフになります。...
Page 51: Sdカードを挿入する
はじめに SDカードを挿入する Blackmagic Pocket Cinema Cameraは、 SDXC、 SDHDカードを使用できます：ステップ1. カメラの下部にあるカバーを押し、レンズの方向に開いて、バッテリー挿入口にアクセスします。ステップ 2. SDカードの金の接触部をレンズに向けて、 SDカードを所定の位置まで挿入します。 SDカードを取り出すには、 SDカードを押します。ステップ 3. バッテリー挿入口のカバーを閉じ、カバーをスライドさせてロックします。ステップ 4. カメラの電源を入れます。カメラがSDカードを確認している間、ステータス・ストリップには動くドットが表示され、その後「READY」と表示されます。同梱のSDカードは、ソフトウェアインストール用なので、ビデオ収録には適しません。推奨SDカードは、 58ページを参照してください。...
Page 52: 撮影する
はじめに撮影するカメラのRECボタンを押すとすぐに撮影できます。撮影を停止するには、 RECボタンを再度押してください。撮影フォーマットを選択する Blackmagic Cameraは、モデルによって異なる複数のフォーマットで撮影します。ワークフローに適したフォーマットを選択してください。 Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K Pocket Cinema Camera上部のRECボタンを押します。 Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422...
Page 53 1920 x 1080p25 1920 x 1080p29.97 出力 1920 x 1080p30 出力クリップを再生するカメラのトランスポートコントロールボタンを使って、撮影したビデオをLCDで再生できます。再生ボタンを押すと、 LCDや、 HDMI/SDI出力に接続したディスプレイでビデオを確認できます。クリップを早送り、巻き戻しするときは、早送り、巻き戻しボタンを長押しします。クリップを最後まで再生すると、再生は停止します。カメラのコントロールは、 CDプレーヤーと同じように操作できます。早送りボタンを1回押すと、次のクリップに飛びます。巻き戻しボタンを1回押すと、現在のクリップの頭に戻り、 2回押すと前のクリップの頭に戻ります。 Blackmagic Cameraで、撮影したクリップをすぐに確認するには、トランスポートコントロールの再生ボタンを押してください。...
Page 54: 高速のSsdを選ぶ
SSDについて SSD について高速のSSDを選ぶ高データレートビデオを扱う際、使用するSSDを慎重に選ぶことが重要です。これは、メーカーが提示するSSDの書き込みスピードより、実際のスピードが50％以上遅い場合があるためです。ディスクの仕様書に、ビデオを扱うのに十分なスピードが記載されていても、実際はリアルタイムのビデオ撮影では書き込みスピードが追いつかないことがあります。以下は、 2.5K RAW CinemaDNGキャプチャーまたは圧縮ビデオキャプチャーに推奨されるSSDです。 ‚ Intel 335 Series 240GB SSD ‚ Intel 520 Series 240GB SSD ‚ Intel 520 Series 480GB SSD Intel 335 Series 240GB SSD ‚...
Page 55: 撮影用にSsdを準備する
SSD について撮影用にSSDを準備する Cinema CameraおよびProduction Camera 4Kで使用するSSDは、 HFS+およびexFATでフォーマットしてください。これらのディスクフォーマットは、長尺のクリップを単一のファイルで収録できます。 HFS+は、 Mac OS拡張フォーマットとしても知られています。 HFS+は、「ジャーナリング」に対応しているので、同フォーマットを推奨します。ジャーナリングされたSSDのデータはデータ破損の可能性が低く、ハードウェアあるいはソフトウェアに不具合が生じた場合でも、比較的スピーディに回復します。 HFS+は、 Mac OS Xによりネイティブサポートされています。 exFATは、 Mac OS XおよびWindowsによりネイティブサポートされており、ソフトウェアを別途購入する必要はありません。しかし、 exFATは、ジャーナリングに対応していないため、データが破損する可能性は高くなり、ハードウェアあるいはソフトウェアに不具合が生じた場合、回復はむずかしくなります。 Mac OS XコンピューターでSSDを準備する...
Page 56 ハードドライブが、特定のビデオフォーマットの収録（書き込み）あるいは再生（読み込み）に適しているか知りたい場合、 Disk Speed Testを使えば、スタートボタンを押すだけで、メディアドライブの性能をチェックできます。また、 Disk Speed Testは、ストレージが扱えるビデオストリーム数も表示します。 Disk Speed Testは、 Blackmagic Cinema CameraおよびProduction Camera 4Kに同梱されている Blackmagic Camera Software Utilityに無償で含まれています。 Blackmagic Camera Software Utilityは、弊社のウェブサイトから無償でダウンロードも可能です。 Disk Speed Testを使ってメディアドライブの性能をチェックできます。...
Page 57: Sdカードについて
SDカードについて SD カードについて撮影用にSDカードを準備する Pocket Cinema Cameraで使用するSDカードは、 HFS+およびexFATでフォーマットしてください。これらのディスクフォーマットは、長尺のクリップを単一のファイルで収録できます。 exFATは、 WindowsおよびMac OS Xコンピューターによりサポートされています。 Mac OS XコンピューターでSDカードを準備する Mac OS Xに同梱されているDisk Utilityアプリケーションを使って、 SDカードをHFS+あるいはexFATでフォーマットします。フォーマットすると、 SSDのすべてのデータが消去されるので、重要なデータは事前にバックアップしてください。ステップ 1. SDカードをコンピューターのSDカードスロット、あるいはSDカードリーダーに差し込みます。ステップ 2. Applications/Utility へ行き、...
Page 58: 接続
接続接続 Blackmagic Pocket Cinema Camera LANC リモートコントロールカメラのリモートポートは、録画の開始および停止、アイリスコントロール、互換性を持つレンズのマニュアルフォーカスをサポートしています。リモートポートは、標準LANCプロトコルの2.5mmステレオジャックです。ヘッドフォン 3.5 mmステレオヘッドフォンジャック端子にヘッドフォンを接続し、クリップの収録/再生中にオーディオモニタリングが可能です。オーディオ入力 mic/lineレベルオーディオ用の3.5mm ステレオジャック。適切な設定が選択されていないと、音量が大きすぎたり小さすぎたりすることがあります。 Pocket Cinema Cameraは、音量が大きすぎる場合、持続時間中、自動的にline レベルに切り替えます。 HDMI出力マイクロHDMIポートは、収録中も10-bit 非圧縮HD 1080pビデオを出力します。ビデオをルーター、モニター、キャプチャーデバイス、...
Page 59: Blackmagic Cinema Camera および Production Camera 4K
接続 Blackmagic Cinema Camera および Production Camera 4K LANC リモートコントロールカメラのリモートポートは、録画の開始および停止、アイリスコントロール、互換性を持つレンズのマニュアルフォーカスをサポートしています。リモートポートは、標準LANCプロトコルの2.5mmステレオジャックです。ヘッドフォン 3.5 mmステレオヘッドフォンジャック端子にヘッドフォンを接続し、クリップの収録/再生中にオーディオモニタリングが可能です。オーディオ入力 mic/lineレベルオーディオ用の1/4インチ TRSフォンオーディオ接続端子。適切な設定が選択されていないと、音量が大きすぎたり小さすぎたりすることがあります。 Blackmagic Cinema Camera および Production Camera 4Kは、音量が大きすぎる場合、持続時間中、自動的にラインレベルに切り替えます。 SDI出力 Blackmagic Cinema Cameraは、 3G−SDIをサポートしており、非圧縮10bit 4:2:2ビデオをルーター、モニター、 SDIキャプチャーデバイス、...
Page 60: 設定
したクリップのメタデータにも含まれます。オンスクリーンのキーボードでカメラIDを設定できます。新しいカメラIDを入力したら、「Enter」ボタンで新しいカメラIDを保存しましょう。「Cancel」を押すと、変更は破棄されます。日付と時刻を設定 Pocket Cinema Cameraで日付と時刻を設定するには、「＋」「–」ボタンで年、月、日にちを変更します。 Blackmagic Cameraは、 24時間フォーマットに設定されています。時刻を設定するには「＋」「–」ボタンで時刻を変更します。 Blackmagic Cameraを海外に持ち運ぶ際は、現地の日付および時刻に合わせてください。 Blackmagic Cameraを長期に渡り使用していなかった場合、時刻の再設定が必要な場合があります。撮影を開始する前に、日にちおよび時刻を常に確認するようにしてください。 USB経由でカメラをコンピューターに接続してBlackmagic Camera Utilityを起動すると、カメラの時刻はコンピューターの時刻と同期します。...
Page 61 Cinema Cameraにとって、最適なISO設定は、 800ASAです。 Production Camera 4Kでは、使用できる照明条件の中で、最も低いISOを選択します。しかし、状況に応じて、 ISO設定を変更したほうがよい場合もあります。例えば、照明量が少ない場合は、 1600ASAが適していますが、ノイズが発生することもあります。照明量が多く、明るい場合は、よりリッチなカラーを得るために、 400ASAが適しています。メニューの矢印アイコンでISOを調整できます。 White Balance Blackmagic Cameraは、様々な色温度条件用に、 6つのホワイトバランス・プリセットを用意しています。 ‚ タングステン光用 3200K カメラ設定スクリーン ‚ 蛍光灯用 4500K ‚ 時間帯などの日光条件に応じた 5000K、 5600K、 6500K、 7500K メニューの矢印アイコンでホワイトバランス設定を調整できます。 Shutter Angle シャッター...
Page 62: オーディオ設定（Audio Settings
設定オーディオ設定（Audio Settings） Blackmagic Cameraでオーディオ入力およびオーディオモニタリング設定を調整するには、「MENU」ボタンを押して、ディスプレイの左側にあるマイクアイコンを選択してください。 Microphone Input マイク入力（Microphone Input）は、内蔵マイクの収録レベルを調整します。オーディオのスライダーを左右に動かすことで、レベルを上げ下げできます。 Pocket Cinema Cameraは、内蔵ステレオマイク、 Cinema CameraおよびProduction Camera 4Kは、内蔵モノマイクに対応しています。内蔵マイクは、外部オーディオソースが接続されていない場合、オーディオチャンネル1、 2に収録します。 Channel 1 and 2 Input Levels オーディオ設定スクリーン...
Page 63: レコーダー設定（Recorder Settings
矢印アイコンをタッチして、 ProRes HQ、 ProRes 422、 ProRes LT、 ProRes ProxyなどのHDフォーマット、そして4K ProRes HQ、 4K ProRes 422、 4K ProRes LT、 4K ProRes Proxy、 4K RAW収録フォーマットを切り替えます。 Dynamic Range Blackmagic Cameraには、 2つのダイナミックレンジ設定があります： Film Film設定は、 logカーブを使ってビデオを収録します。 Pocket Cinema CameraおよびCinema Cameraは13 ストップ、 Production Camera 4Kは12ストップのダイナミックレンジに対応しています。ダイナミックレンジ...
Page 64 設定 Frame Rate Blackmagic Cameraは、一般的なフィルム/ビデオフレームレートでの撮影用に、 23.98 fps、 24 fps、 25 fps、 29.97 fps、 30 fps の5種類のフレームレート設定があります。メニューの矢印アイコンでフレームレート設定を調整できます。 Time Lapse Interval タイムラプス・インターバルは、スチルフレームを以下のインターバルで撮影できます。フレーム： 2 - 10 秒： 1 – 10、 20、 30、 40、 50 分： 1 - 10 収録設定スクリーン...
Page 65: ファイル名定義
設定ファイル名定義 Pocket Cinema Camera Pocket Cinema Cameraは、ビデオ撮影時に生成されるファイルに対して以下の定義を採用します。 [Camera ID]_[Reel Number]_[yyyy-mm--dd]_[hhmm]_C[Clip number].mov 以下の表は、 LCDスクリーンに実際に表示されるファイル名の例です： BMC01_1_2012-08-08_1631_C0002.mov QuickTime Movie Filename BMC01_1_2012-08-08_1631_C0002.mov Camera ID BMC01_1_2012-08-08_1631_C0002.mov Reel Number BMC01_1_2012-08-08_1631_C0002.mov Date (2012 Aug 08) BMC01_1_2012-08-08_1631_C0002.mov Time (16:31pm - 24hrs) BMC01_1_2012-08-08_1631_C0002.mov Clip Number CinemaDNGファイルを使用する場合、...
Page 66: ディスプレイ設定
ットをFilmに設定していても、 LCDでのモニタリングの設定を、 Videoにすることも可能です。メニューの矢印アイコンでLCDのダイナミックレンジ設定を可変調整できます。 Brightness Cinema Camera および Production Camera 4Kのディスプレイ設定スクリーンスライダーアイコンを左右に動かすことで、 LCDの明度設定を調整できます。 Zebra Blackmagic Cameraのゼブラ機能は、露出レベルの目安を表示します。ゼブラ露出レベル（100%）を超えた箇所は、斜線が表示されます。ゼブラ機能をオンにして、左右の矢印アイコンでゼブラ警告レベルを選択してください。 SDI/HDMI Overlays Pocket Cinema CameraのHDMIポート、 Cinema Camera および Production Camera 4KのSDI ポートを使用して、外部ディスプレイでモニタリングできます。 SDI/HDMIオーバーレイ設定は、モニターにビデオの情報を表示します。矢印アイコンでSDI/HDMIフィー...
Page 67: 設定の調整
設定設定の調整 Blackmagic Pocket Cinema Camera、 Cinema Camera EF、 Production Camera 4Kは、レンズの電子制御に対 IRIS FOCUS 応しており、アパーチャー、オートフォーカスなどをカメラからコントロールできます。 Cinema Camera MFTは、電子制御には対応しておらず、パッシブ方式のレンズマウントでマニュアルレンズを使用します。フォーカスピーキング機能は、画像の最もシャープな部分を黄色く縁取りするので、フォーカスが合っているか簡単に確認できます。フォーカスピーキングは、 LCDスクリーン上のみに表示され、撮影した映像には影響ありません。 IRIS FOCUS IRISボタン Videoダイナミックレンジを使用している場合、「IRIS」ボタンを1回押せば、ショットのハイライトおよび暗部に基づいた平均の露出が適用されます。...
Page 68: ステータス・ストリップ
設定イメージスタビライザー Pocket Cinema Camera、 Cinema Camera EF、 Production Camera 4Kは、多くのアクティブ方式レンズに見られるイメージスタビライザー（IS）機能に対応しています。スタビライザー機能を使用するには、レンズについているスイッチをオンにするだけです。使用しているレンズがスタビライズのスイッチを搭載している場合は、三脚を使った撮影、または手持ちで撮影などの状況に応じてスタビライズ機能のオン／オフを切り替えましょう。バッテリー電源を使用している場合、撮影中にのみイメージスタビライザーが作動します。これは、イメージスタビライザーを稼働させるために、レンズが余分に電力を使用するためです。外部電源をカメラに接続している場合、レンズのスタビライザースイッチをオンにすると、イメージスタビライザーは常に作動します。ステータス・ストリップ選択した設定は、常にステータス・ストリップに表示されます。ステータス・ストリップは、 LCDスクリーンの下方部にカメラの現行の設定を表示します。...
Page 69: スレートとは
メタデータ入力メタデータ入力スレートとは Blackmagic CameraのLCDスクリーンは様々な機能を搭載していますが、そのうちの1つに、メタデータをカメラに直接ロギングできるスレート機能があります。メタデータは、収録したファイルに保存され、編集ソフトウェアで簡単にアクセスできます。 Pocket Cinema Camera ステップ 1. 「OK」ボタンを押すと、スレートが表示されます。ステップ 2. 矢印ボタンで変更したいテキストを選択し、「OK」ボタンを押すと、スクリーン上にキーボードが表示されます。矢印ボタンでキーボード上の文字を選択し、「OK」ボタンで選択した各文字を確定します。ステップ 3. 必要な情報を入力したら、「Save」を選択し、「OK」ボタンでメタデータスクリーンに戻ります。...
Page 70: Thunderboltを使って波形モニタリング
コンピューターに接続すると、波形モニタリングのパワフルなソリューションとして使用できます。 Blackmagic Cinema Camera Thunderboltポートは、常に非圧縮10-bit 1080p HDビデオを出力します。 Production Camera 4Kは、 SDI出力を10-bit 1080p HDあるいは圧縮Ultra HD 4Kにマッチングします。 Production Camera 4Kを使用して波形モニタリングを行う場合は、収録フォーマットをHDに設定して下さい。カメラユーティリティ・ソフトウェアのBlackmagic Camera Utilityをインストールすると、 Blackmagic UltraScopeソフトウェアも同時にインストールされます。 Blackmagic UltraScopeは、収録/再生中にカメラの波形モニタリングが可能で、 Cinema CameraおよびProduction Camera 4Kで収録したビデオをあらゆる側面からモニタリングできます。使用中のコンピューターに、 Cinema Camera/Production Camera 4KをThunderboltで接続。...
Page 71: Blackmagic Ultrascopeを使う
UltraScopeを起動します。インストール要件 Blackmagic UltraScopeソフトウェアのインターフェースで2つのスコープを同時に確認するには、最低1280 x 800ピクセルのコンピューター解像度が必要です。 Blackmagic designは、解像度1920 x 1200、あるいは1920 x 1080ピクセルのコンピューターディスプレイで6つのスコープを同時に確認することを推奨します。 www.blackmagicdesign.com/jpのサポートページで、最新のBlackmagic UltraScope最低システム要件の総合リストを参照してください。 Blackmagic UltraScopeのビューとは Blackmagic UltraScopeには、ワークフローのニーズやスクリーン解像度に応じて選択できる2つの異なるビュー設定があります。 6つのディスプレイを表示する「フルスクリーン」ビュー、そして2つのディスプレイを表示するコンパクトな「2-Up」ビューです。これらのディスプレイ・ビューは、...
Page 72 カメラのビデオ出力スコープ表示に必要なスクリーン解像度要件 ‚ フルスクリーン・ビュー： 1920 x 1200ピクセル、あるいは1920 x 1080ピクセルモニターがこれらの解像度に対応していない場合、フルスクリーン・ビューを表示できません。 ‚ 2-Upビュー：最低解像度は1280 x 800ピクセル Blackmagic UltraScopeディスプレイ Blackmagic UltraScopeソフトウェアを使用すれば、 Blackmagicカメラで正確なビデオ/オーディオレベルを保ち、ポストプロダクションの段階でデジタル映像データを最大限に活用することができます。モニタリング用のスコープには、ベクトルスコープ、 RGBパレード、ヒストグラム、オーディオメーターディスプレイが含まれます。 RGBパレード表示...
Page 73 ヒストグラムを使って、 Blackmagicカメラ信号の白飛びや黒潰れ、画像コントラストを確認することもできます。ヒストグラムの横軸は、左側がブラック（10bit 画像で0）、右側がホワイト（10bit 画像で1023）のルミナンスレンジを表します。白飛びは、 1023のラインに画像情報が密集して表示されます。黒潰れは、 0のラインに画像情報が密集して表示されます。適切なコントラストの映像は、情報がヒストグラムの横軸全体をカバーするように表示されますが、低コントラストの映像は、情報の大部分が中央部に表示されます。オーディオメーター表示オーディオメーター表示は、 Blackmagic Cameraのビデオ信号にエンベッドされたオーディオのレベルを表示します。 2チャンネルのエンベデッドオーディオが、 dBFSあるいはVUフォーマットで表示されます。 dBFSは、原則的にデジタルオーディオ信号全般のメーターで、近代的なデジタル機器に一般的に見られます。 VUメーターは、信号の平均レベルを表示し、簡単に使用できます。従来型の機器に一般的に見られます。ヒストグラム表示オーディオレベルをモニタリングする際は、 VUメーターを確認してピークが0dBを超えないようにしてください。...
Page 74: Sdiを使ってモニタリング
カメラのビデオ出力 SDIを使ってモニタリング Blackmagic Cinema Cameraは、 3G-SDIをサポートしており、非圧縮10bit 4:2:2ビデオをルーター、モニター、 SDIキャプチャーデバイス、放送スイッチャー、その他のSDIデバイスに出力できます。 Production Camera 4Kは、 6G-SDIをサポートしており、あらゆるSDIモニター、そしてATEM Production 4K などの4Kスイッチャーに接続できます。ビデオスイッチャーに接続 SDI出力を使えば、カメラをテレビプロダクションカメラとして使用できます。 SDI出力をプロダクションスイッチャーに直接接続してスタジオで作業ができます。あるいはATEM Camera Converterに接続して信号を光ファイバーに変換すれば、中継車から何百メートル離れていてもロケ現場でライブプロダクションが可能です。 Blackmagic Cinema Cameraで25 fpsあるいは29.97 fpsで撮影して、 SDIオーバーレイをオフにすると、 SDI出力はそれぞれ、...
Page 75: クリップを再生する 53
ポストプロダクションワークフローポストプロダクションワークフロー SSDファイルでの作業 SSDからクリップをインポート：ステップ 1. Cinema Camera あるいは Production Camera 4KからSSDを取り出します。ステップ 2. eSATAあるいはThunderboltドックを使用してSSDをMac OS X/Windowsコンピューターにマウントします。 ESATA - USBアダプターケーブルを使用して、 SSDをコンピューターのUSBポートに直接接続することも可能です。しかし、 USB 2.0の速度はリアルタイム編集には不十分なため、ファイルの転送にUSB 2.0を使うことは推奨しません。ステップ 3. SSDをダブルクリックして開くと、 QuickTimeムービーファイルのリスト、あるいはCinemaDNG RAWイメージファイルの入ったフォルダが表示されます。...
Page 76: クリップの編集
ポストプロダクションワークフロークリップの編集お気に入りの編集ソフトウェアでクリップを編集するには、クリップを内蔵/外付けドライブまたはRAIDにコピーして、ソフトウェアにインポートします。あるいは、クリップをSDカードから直接インポートしたり、外部SATAアダプター、 SSDドック、ドッキングケーブルを使用してSSDから直接インポートしたりすることもできます。 DaVinci ResolveでRAWファイルを使用 VIDEO DATA CinemaDNG RAWクリップは一見、色褪せあるいは露出過多のように見えますが、これはクリップにハイレベルな情報が含まれているためです。 RAWファイルクリップを編集するには、まずクリップを一般的なビデオのようなルック RAW FILM DATA に変換する必要があります。あるいは、先にグレーディングを行い、グレーディング済みのクリップを編集します。ベーシックな色変換をしたい場合は、 RAWクリップをDaVinci Resolveにインポートして、ルックアップテーブル（LUT）を適用します。 LUTは基本的なカラーグレードを適用して、一般的なビデオのルックにします。グレーディングしたクリップは、...
Page 77: Final Cut Pro Xを使う
ポストプロダクションワークフロー露出過多や色の問題などがないか、タイムラインでショットの最低限の確認をします。タイムライン上のクリップのルックに納得したら、クリップをProResにエクスポートします。クリップをエクスポートするステップ 1. 「Deliver」タブをクリックして「Easy Setup」メニューへ行き、「Export to Final Cut Pro」を選択します。このプリセットをデフォルト設定のままで使用すると、 Apple ProRes 422 (HQ)でレンダリングします。ステップ 2. 「Render Timeline As:」を「Individual Source Clips」に設定します。ステップ 3. 「Render Each Clip With a Unique Filename」...
Page 78: Avid Media Composerを使う
ポストプロダクションワークフロー Avid Media Composerを使う Avid Media Composer 7でDNxHDクリップを編集するには、クリップのビデオフォーマットおよびフレームレートにマッチする新しいプロジェクトを作成します。ここでは、クリップをDNxHD 1080i59.94 とします。ステップ 1. Media Composerを起動すると「Select Project」ウィンドウが表示されるので、「New Project」をクリックします。ステップ 2. 「New Project」ウィンドウでプロジェクトに名前を付けます。ステップ 3. 「Format」ドロップダウンメニューで「1080i/59.94」を選択します。ステップ 4. 「Color Space」ドロップダウンメニューで「YCbCr 709」を選択します。ステップ...
Page 79: Autodesk Smoke 2013を使う
ポストプロダクションワークフロー Autodesk Smoke 2013を使う Autodesk Smoke 2013でクリップを編集するには、クリップのビデオフォーマット、ビット深度、フレームタイプおよびフレームレートにマッチする新しいプロジェクトを作成します。ここでは、クリップをProRes 422 (HQ) 1080p25とします。ステップ 1. Smokeを起動すると「Project and User Settings」ウィンドウが表示されます。プロジェクトヘディングの「New」ボタンをクリックします。ステップ 2. 「Create New Project」ウィンドウが開きます。プロジェクトに名前を付けます。ステップ 3. 「Resolution」ドロップダウンメニューで「1920×1080 HD 1080」を選択します。ステップ...
Page 80: Blackmagic Camera Utility
Blackmagic Camera Utility Blackmagic Camera Utility Mac OS Xでカメラソフトウェアをアップデートする Blackmagic Camera Utilityをダウンロードし、ダウンロードしたファイルを解凍します。ディスクイメージを開き、コンテンツを表示します。 Blackmagic Cameraインストーラーを起動し、画面に表示される指示に従います。 Windowsでカメラソフトウェアをアップデートする Blackmagic Camera Utilityをダウンロードし、ダウンロードしたファイルを解凍します。このPDFマニュアルと Blackmagic Camera Utilityインストーラーが入ったBlackmagic Camera Utilityフォルダが表示されます。インストーラーをダブルクリックし、画面に表示される指示に従ってインストールします。カメラソフトウェアをアップデートコンピューターに最新のBlackmagic Camera Utilityをインストールし、 USBケーブルでコンピューターとカメラを接続します。 Pocket Cinema Cameraの Mini USB2.0 ポートは、バッテリー挿入口の横にあります。 Cinema CameraおよびProduction Camera 4Kの...
Page 81 アクセサリアクセサリリストストラップ Pocket Cinema Cameraにはリストストラップが同梱されます。リストストラップは、撮影現場を移動する際に、大変便利です。ストラップを装着するには、ストラップの紐の端をLCDスクリーンの右下にあるリングに通します。ストラップのロープ部の先端を紐に通し、しっかりと固定します。サンシールド Pocket Cinema Cameraのリストストラップ Cinema CameraおよびProduction Camera 4Kは、取り外し可能なサンシールドが付いています。明るい環境でも光を遮断することで、常に最適な条件でタッチスクリーンを確認できます。サンシールドの固定タブの位置を合わせてゆっくりとカメラに取り付けます。オプション1 サンシールドの外し方：オプション1 サンシールド上部の真ん中を押さえてゆっくりと外します。両サイドを均等に外すようにしてください。オプション2 両手の親指で、両サイドの固定タブを均等に外側に押し、サンシールドを外します。サンシールドのどちらか片方だけを引っ張っ...
Page 82 アクセサリカメラハンドル別売されている、 Cinema CameraおよびProduction Camera 4K用のハンドルを使うと、カメラをすばやく動かす必要のある現場でも簡単に撮影できます。ハンドルを使うことでショットを固定しながら、被写体の動きを捉えることができます。カメラの下部に1/4インチのネジを合わせ、ガイドピンを挿入してハンドルをカメラに固定します。...
Page 83 現在インストールされているソフトウェアのバージョンを確認するどのバージョンのBlackmagic Camera Utilityソフトウェアがコンピューターにインストールされているか確認するには、「About Blackmagic Camera Utility」ウィンドウを開きます。 ‚ Mac OS Xでは、アプリケーションフォルダーから「Blackmagic Camera Utility」を開きます。アプリケーションメニューから「About Blackmagic Camera Utility」を選択し、バージョンを確認してください。 ‚ Windowsでは、スタートメニューあるいはスタート画面から「Blackmagic Camera Utility」を開きます。ヘルプメニューをクリックして「About Blackmagic Camera Utility」を選択し、バージョンを確認してください。...
Page 84 ヘルプラインファンの交換 Cinema CameraおよびProduction Camera 4Kには、冷却ファンが内蔵されています。ファンに不具合が生じたり、おかしな音がする場合は、カメラの電源を切ってBlackmagic Designサポートに代替のファンを発注してください。カメラのダメージを防ぐため、ファンを交換する際は、静電気防止ストラップを使用してください。ファンの交換：ステップ 1. カメラの電源を切り、ケーブルを取り外します。ステップ 2. 作業台の上で、カメラを上下逆さまにします。三脚用の穴が上を向き、タッチスクリーンが自分の方を向くようにしてください。「Fan」と記載されたメタルのパネルが確認できます。このパネルは、カメラ内部のファン・モジュールと繋がっています。 No.01サイズのプラスドライバーを使って、同パネルの4つのネジを外します。...
Page 85 保証保証 12ヶ月限定保証 Blackmagic Designは、お買い上げの日から12ヶ月間、本製品の部品および仕上がりについて瑕疵がないことを保証します。この保証期間内に製品に瑕疵が見つかった場合、 Blackmagic Designは弊社の裁量において部品代および人件費無料で該当製品の修理、あるいは製品の交換のいずれかで対応いたします。この保証に基づいたサービスを受ける際、お客様は必ず保証期限終了前にBlackmagic Designに瑕疵を通知し、適応する保証サービスの手続きを行ってください。お客様の責任において不良品を梱包し、 Blackmagic Designが指定するサポートセンターへ配送料前払で送付いただきますようお願い致します。理由の如何を問わず、 Blackmagic Designへの製品返送のための配送料、保険、関税、税金、その他すべての費用はお客様の自己負担となります。不適切な使用、または不十分なメンテナンスや取扱いによる不具合、故障、損傷に対しては、この保証は適用されません。 Blackmagic Designはこの保証で、以下に関してサービス提供義務を負わないものとします。 a）製品のインストールや修理、...
Page 86 Manuel d’utilisation et d’installation Blackmagic Cameras Mac OS X ™ Français Windows ™ juillet 2014...
Page 87 Bienvenue Nous vous remercions d'avoir fait l'acquisition d'une Caméra Blackmagic! Nous avons travaillé dur pour produire trois caméras conçues pour s'adapter à tous les types de workflow. Notre nouvelle Pocket Cinema Camera est une caméra digitale au format super 16 avec une plage dynamique de 13 diaphragmes suffisamment compacte pour que vous l'emmeniez partout avec vous.
Page 88 Préparation des cartes SD à l’enregistrement Utilisation d'Adobe Premiere Pro CC Choisir une carte SD rapide Utilisation d’Autodesk Smoke 2013 Connexions Blackmagic Camera Utility Blackmagic Pocket Cinema Camera Fixation des accessoires Blackmagic Cinema Camera et Production Camera 4K Aide Paramètres Camera Settings : Paramètres de la caméra...
Page 89: Mise En Route
Mise en route Mise en route Introduction aux caméras Blackmagic Cameras IRIS FOCUS Caractéristiques de la Blackmagic Pocket Cinema Camera 1. BOUTON D'ENREGISTREMENT Cliquez sur ce bouton pour enregistrer vos séquences sur votre carte SD. Voir page 94. MENU 2. COMMANDES DE TRANSPORT Utilisez ces boutons pour lire vos enregistrements, sauter une séquence ou naviguer entre les vidéos.
Page 90 Mise en route Caractéristiques des Blackmagic Cinema Camera et Production Camera 4K 1. BOUTON D'ENREGISTREMENT Enregistrez des séquences sur votre disque SSD. Voir page 94. 2. BOUTON IRIS Le bouton iris active le contrôle de l’iris électronique sur les appareils EF Cinema Camera et Production Camera 4K. Ajustez l’ouverture de votre objectif en appuyant sur les boutons avance, retour, skip/shuttle playback.
Page 91: Monter Un Objectif
Mise en route Monter un objectif La mise en route de votre Caméra Blackmagic est aussi simple que monter un objectif et allumer l’appareil. Pour retirer le cache de protection contre la poussière de la monture d'objectif, maintenez enfoncé le bouton de verrouillage et tournez le cache dans le sens inverse des aiguilles d’une montre jusqu'à...
Page 92 Mise en route Cinema Camera & Production Camera 4K Cinema Camera et Production Camera 4K disposent de batteries internes qui peuvent être chargées en utilisant l’alimentation continue fournie. La caméra peut être mise en charge et utilisée tout en étant connectée à une alimentation continue. Elle peut être basculée entre les différentes sources de courant sans interruption.
Page 93: Insertion D'une Carte Sd
Mise en route Insertion d’une carte SD Vous pouvez insérer une carte SDXC ou SDHC dans la Blackmagic Pocket Cinema Camera : Étape 1. En dessous de la caméra, poussez la porte de verrouillage en direction de l’objectif pour accéder au compartiment de la batterie.
Page 94: Enregistrement
Mise en route Enregistrement Appuyez sur le bouton REC de votre caméra pour démarrer l’enregistrement immédiatement. Appuyez sur REC à nouveau pour cesser l’enregistrement. Choisir le format d’enregistrement Les caméras Blackmagic enregistrent sous différents formats, en fonction du modèle que vous utilisez. N’hésitez pas à...
Page 95: Lecture De Séquences
Appuyez une fois sur le bouton de lecture (« play ») pour lire instantanément votre vidéo sur l'écran LCD et Pour visualiser immédiatement votre séquence enregistrée sur une Blackmagic Camera, appuyez simplement sur le sur tout écran connecté à la sortie HDMI ou SDI. Maintenez les touches avant ou arrière pour avancer ou bouton Play.
Page 96: À Propos Des Disques Ssd
À propos des disques SSD À propos des disques SSD Choisir un SSD rapide Lorsque vous travaillez avec de la vidéo à haut débit de données, il est important de vérifier soigneusement le disque SSD que vous souhaitez utiliser. Certains disques SSD peuvent avoir une vitesse d'écriture jusqu'à 50% inférieure à...
Page 97: Préparation Des Disques Ssd À L'enregistrement
À propos des disques SSD Préparation des disques SSD à l’enregistrement Les disques SSD utilisés par les Cinema Camera et Production Camera 4K doivent être au format HFS+ ou au format exFAT. Ces formats de disque permettent d’enregistrer de longues séquences de fichiers uniques. Le format HFS+ est également connu comme le format Mac OS Étendu.
Page 98 ! Disk Speed Test est inclus gratuitement dans la suite d’utilitaires Blackmagic Camera Software Utility fournie avec les modèles Blackmagic Cinema Camera et Production Camera 4K. La suite Blackmagic Camera Software Utility peut être téléchargée gratuitement à...
Page 99: À Propos Des Cartes Sd
À propos des cartes SD À propos des cartes SD Préparation des cartes SD à l’enregistrement Les cartes SD utilisées par Pocket Cinema Camera doivent être au format HFS+ ou exFAT. Ces formats de disque permettent d’enregistrer de longues séquences des fichiers uniques. ExFAT est supporté à la fois par les ordinateurs Windows et Mac OS X.
Page 100: Connexions
Connexions Connexions Blackmagic Pocket Cinema Camera LANC Remote Control Le port LANC de votre caméra peut être utilisé pour contrôler à distance le démarrage et l’arrêt de votre enregistrement, pour l’ajustement de la focale et pour la mise au point manuelle lorsque vous utilisez un objectif compatible.
Page 101: Blackmagic Cinema Camera Et Production Camera 4K
Connexions Blackmagic Cinema Camera et Production Camera 4K LANC Remote Control Le port LANC de votre caméra peut être utilisé pour contrôler à distance le démarrage et l’arrêt de votre enregistrement, pour l’ajustement de la focale et pour la mise au point manuelle lorsque vous utilisez un objectif compatible.
Page 102: Paramètres
Affichage des paramétrages de votre caméra Camera ID Si vous utilisez plus d’un modèle de Blackmagic Camera, il peut être utile de créer un identifiant « Camera ID » qui sera inclus aux métadonnées enregistrées avec vos séquences. Créez votre identifiant «...
Page 103 Ajustez les paramétrages ISO en utilisant les icônes « flèche » du menu. White Balance (Balance des blancs) Paramètres d’affichage de la caméra Votre Blackmagic Camera comporte 6 préréglages de balance des blancs pour une variété de température de couleur. Les paramétrages sont les suivants : ‚ 3200K pour la lumière tungstène ‚...
Page 104: Audio Settings : Paramètres Audio
Paramètres Audio Settings : Paramètres Audio Pour ajuster les paramètres de sortie audio et de monitoring audio sur votre Blackmagic Camera, pressez le bouton MENU. Puis sélectionnez l’icône microphone à gauche de l’écran. Microphone Input (Entrée microphone) L’entrée microphone ajuste les niveaux d’enregistrement du microphone intégré. Déplacez le curseur audio à...
Page 105: Recorder Settings : Paramètres D'enregistrement
Paramètres Recorder Settings : Paramètres d’enregistrement Les paramètres d'enregistrement sont utilisés pour régler le format vidéo enregistré sur votre carte SD ou SSD. Appuyez sur le bouton MENU et touchez l’icône REC pour accéder au menu de paramétrages d’enregistrement. Format d’enregistrement Pocket Cinema Camera Appuyez sur les flèches gauche et droite pour commuter entre les formats d'enregistrement ProRes HQ, ProRes 422, ProRes LT, ProRes Proxy ou RAW.
Page 106 Paramètres Fréquence d’images Votre Blackmagic Camera a cinq réglages différents de fréquence d’images pour le tournage de vos films et vidéos Fréquence d’images: 23.98 fps, 24 fps, 25 fps, 29.97 fps, 30 fps. Ajustez les réglages de fréquence d’images en utilisant les icônes flèches dans le menu.
Page 107: Convention Pour Nommer Un Fichier
Paramètres Convention pour nommer un fichier Pocket Cinema Camera Le Pocket Cinema Camera utilise la convention suivante pour nommer un fichier lorsque vous enregistrez de la vidéo. [Camera ID]_[Nombre réel]_[yyyy-mm--dd]_[hhmm]_C[Numéro de séquence].mov Le tableau ci-dessous présente un exemple d’affichage sur l’écran LCD : BMC01_1_2012-08-08_1631_C0002.mov Nom de fichier QuickTime BMC01_1_2012-08-08_1631_C0002.mov...
Page 108: Display Settings : Paramètres D'affichage
Paramètres Display Settings : Paramètres d’affichage Pour ajuster les paramètres d’affichage de l’écran LCD, appuyez sur le bouton MENU et sélectionnez l’icône télévision. Plage dynamique L’écran LCD vous permet de visualiser votre vidéo lors de l’enregistrement. Il vous est possible de régler la plage dynamique de l’écran LCD en sélectionnant les modes Vidéo ou Film.
Page 109: Ajustement Des Paramètres
Paramètres Ajustement des paramètres IRIS FOCUS Les Blackmagic Pocket Cinema Camera, Cinema Camera EF et Production Camera 4K prennent en charge le réglage d’objectif électronique. Cette option vous permet d’ajuster les réglages d’objectif comme l’obturation et l’autofocus à partir de votre caméra. Cinema Camera MFT est équipée d’un montage d’objectif passif, si vous voulez utilisez des objectifs en mode manuel sans contrôle électronique.
Page 110: Bandeau D'informations
Paramètres Stabilisateur d’image Les Pocket Cinema Camera, Cinema Camera EF et Production Camera 4K supportent la fonction stabilisateur d’image (IS) disponible sur de nombreux objectifs. Réglez simplement l’interrupteur de stabilisation sur ON pour l’utiliser avec votre caméra. Si votre objectif comporte aussi un sélecteur de mode de stabilisation, réglez-le sur un mode approprié...
Page 111: Saisie Des Métadonnées
Saisie des métadonnées Qu’est-ce qu’un Slate? L’écran LCD de votre Blackmagic Camera a plusieurs fonctions. Il vous permet notamment d’enregistrer facilement des métadonnées directement sur votre caméra en utilisant l’option Slate. Les métadonnées sont stockées directement sur les fichiers enregistrés. Vous pouvez y accéder facilement grâce à un logiciel d’édition.
Page 112: Sortie Vidéo Pour La Caméra
HD1080p 10 bits ou au format compressé Ultra HD 4K. Pour le monitoring en forme d’onde avec Production Camera 4K, paramétrez le format d’enregistrement sur HD. L’utilitaire Blackmagic Camera installe le logiciel Blackmagic UltraScope pour le monitoring de forme d’onde de votre caméra durant l’enregistrement et la lecture. Blackmagic UltraScope vous permet de surveiller presque tous les aspects de la vidéo que vous enregistrez avec votre Cinema Camera ou Production Camera 4K.
Page 113: Utilisation De Blackmagic Ultrascope
Blackmagic Design vous conseille de visualiser les 6 scopes simultanément en utilisant une résolution d’affichage de votre ordinateur de 1920 x 1200 ou 1920 x 1080 pixels. Veuillez consulter les pages d’assistance de www.blackmagicdesign.com pour une liste exhaustive des configurations minimales requises pour Blackmagic UltraScope.
Page 114 Le logiciel Blackmagic UltraScope est l'outil parfait pour vous assurer de disposer des niveaux audio et vidéo nécessaires provenant de votre Blackmagic Camera et vous permettre de profiter pleinement de vos séquences numériques lors de la post-production. Les Scopes utilisés pour surveiller vos niveaux incluent le Vectorscope, le Parade RVB, l'histogramme et l'affichage d'indicateurs de niveaux audio.
Page 115 Le Vectorscope est utile pour le monitoring de la balance de couleurs et la saturation du signal vidéo de la Blackmagic Camera. Si votre signal a une dominante de couleurs verte, la majorité des informations de l'image sera située dans la zone verte du vectorscope. En comparaison, une image avec une balance de couleurs neutre contiendra des informations uniformément réparties autour du centre.
Page 116: Monitoring Avec Sdi
Sortie vidéo pour la caméra Monitoring avec SDI La Blackmagic Cinema Camera prend en charge le 3G-SDI. Il peut donc être utilisé pour transmettre de la vidéo 10-bit 4:2:2 non compressée aux routeurs, moniteurs, appareils de capture SDI, mélangeurs de diffusion et autres appareils SDI.
Page 117: Workflow Pour La Post-Production
Workflow pour la post- production Workflow pour la post-production Travaillez avec des fichiers à partir de disques SSD Pour importer vos enregistrements à partir d’un disque SSD : Étape 1. Retirez votre SSD de votre Cinema Camera ou Production Camera 4K. Étape 2.
Page 118: Édition De Vos Séquences
Workflow pour la post-production Édition de vos séquences Afin d’éditer vos séquences au moyen de vos logiciels d’édition préférés, copiez vos enregistrements sur un disque interne/ externe ou RAID, puis importez-les directement sur votre carte SD. Ou bien éditez vos enregistrements à...
Page 119: Utilisation De Final Cut Pro X
Workflow pour la post-production Il vous est conseillé de vérifier rapidement la timeline pour repérer les prises de vue avec une surexposition ou des problèmes de couleurs. Quand l’apparence des enregistrements dans la timeline vous convient, le moment est venu d’exporter vos enregistrements en ProRes. Pour exporter vos enregistrements : Étape 1.
Page 120: Utilisation D'avid Media Composer
Workflow pour la post-production Utilisation d’Avid Media Composer Pour éditer vos enregistrements DNxHD au moyen d’Avid Media Composer 7, créez un nouveau projet qui correspond au format vidéo et à la fréquence d’image de votre enregistrement vidéo. Dans l’exemple qui suit, les enregistrements sont réglés en utilisant les paramètres de caméra DNxHD. Étape 1.
Page 121: Utilisation D'autodesk Smoke 2013
Workflow pour la post-production Utilisation d’Autodesk Smoke 2013 Pour éditer vos enregistrements avec Autodesk Smoke 2013, créez un nouveau projet qui correspond au format vidéo de votre enregistrement, la profondeur de bit, le type d’image et la fréquence d’image. Dans l’exemple qui suit, les enregistrements ont été...
Page 122: Blackmagic Camera Utility
Comment mettre à jour le logiciel de votre caméra Après avoir installé le logiciel Blackmagic Camera Utility le plus récent sur votre ordinateur, connectez un câble USB entre l’ordinateur et la caméra. Sur la Pocket Cinema Camera, le mini port USB 2.0 est situé à l’intérieur du compartiment de la batterie.
Page 123: Fixation Des Accessoires
Fixation des accessoires Fixation des accessoires Bracelet de poignet La Pocket Cinema Camera est livrée avec un bracelet de poignet pour un transport pratique quand vous vous déplacez d’un endroit à l’autre. Pour la fixer, bouclez la corde à l’extrémité du bracelet à travers l’anneau de la caméra, situé en bas à droite de l’écran LCD.
Page 124 Fixation des accessoires Poignées de la caméra Des poignées optionnelles disponibles sur les modèles Cinema Camera et Production Camera 4K vous permettent de filmer dans des emplacements où vous avez besoin de vous déplacer rapidement avec votre caméra. Les poignées vous laissent filmer en toute stabilité tout en étant au cœur de l’action ! Sous la caméra, localisez le filetage de ¼”...
Page 125: Aide
Vérification du logiciel actuel Pour vérifier quelle version du logiciel Blackmagic Camera Utility est installée sur votre ordinateur, ouvrez la fenêtre intitulée About Blackmagic Camera Utility. ‚ Sur Mac OS X, ouvrez le logiciel Blackmagic Camera Utility dans le dossier Applications. Sélectionnez About Blackmagic Camera Utility dans le menu d’application pour connaître le numéro de version.
Page 126 Aide Remplacement du ventilateur Les Cinema Camera et Production Camera 4K contiennent toutes deux un ventilateur nécessaire au refroidissement. Si vous constatez que le ventilateur ne fonctionne pas ou qu’il fait un bruit étrange, éteignez la caméra et commandez un ventilateur de remplacement en contactant le service d’assistance de Blackmagic Design.
Page 127: Garantie
Garantie Garantie Garantie limitée à 12 mois Par la présente, Blackmagic Design garantie que ce produit sera exempt de défauts matériels et de fabrication pendant une durée de un an à compter de la date d’achat. Si un produit s’avère défectueux pendant la période de garantie, Blackmagic Design peut, à...
Page 128 Installations- und Bedienungsanleitung Blackmagic Cameras Mac OS X ™ Deutsch Windows ™ Juli 2014...
Page 129 Willkommen Vielen Dank, dass Sie sich zum Kauf einer Blackmagic-Kamera entschieden haben! Wir haben uns intensiv mit der Entwicklung von drei Kameras befasst, die von Grund auf so konzipiert sind, dass sie in jede Art von Workflow hineinpassen. Bei unserer neuen Pocket Cinema Camera handelt es sich um eine Super-16-mm Digital-Filmkamera mit einem Dynamikumfang von 13 Blendenstufen, die sich aufgrund ihrer kleinen Größe überall einsetzen lässt.
Page 130 Vorbereitung von SD-Karten für die Aufnahme Anwendung von Adobe Premiere Pro CC Auswahl einer schnellen SD-Karte Anwendung von Autodesk Smoke 2013 Anschlüsse Blackmagic Camera Utility (Dienstprogramm) Blackmagic Pocket Cinema Camera Anschluss von Zubehör Blackmagic Cinema Camera und Production Camera 4K Hilfe...
Page 131: Erste Schritte
Erste Schritte Erste Schritte Einleitung Blackmagic Cameras IRIS FOCUS Merkmale der Blackmagic Pocket Cinema Camera 1. AUFNAHMETASTE (REC) Taste zur Aufnahme von Clips auf SD-Karte. Siehe Seite 136. MENU 2. STEUERTASTEN Tasten zur Wiedergabe, zum Überspringen oder zum Umspulen von Clips. Siehe Seite 137. 3.
Page 132 Erste Schritte Merkmale der Blackmagic Cinema Camera und Production Camera 4K 1. AUFNAHMETASTE (REC) Zum Aufnehmen von Video auf SSD. Siehe Seite 136. 2. BLENDENTASTE Die Iris-Taste aktiviert die elektronische Blendensteuerung bei der EF Cinema Camera und der Production Camera 4K. Stellen Sie die Objektivblende durch Drücken der Tasten Vorwärts und Zurück, Überspringen/Umspulen und Wiedergabe ein.
Page 133: Anbringen Eines Objektivs
Erste Schritte Anbringen eines Objektivs Um mit dem Einsatz Ihrer Blackmagic Camera zu beginnen, müssen Sie nichts weiter tun, als ein Objektiv anzuschließen und die Kamera einzuschalten. Halten Sie zum Abnehmen der Staubschutzkappe von der Objektivfassung die Verriegelungstaste gedrückt und drehen Sie die Verschlusskappe gegen den Uhrzeigersinn bis sie sich löst.
Page 134 Erste Schritte Cinema Camera & Production Camera 4K Die Cinema Camera und Production Camera 4K verfügen über interne Akkus, die sich über den mitgelieferten DC-Adapter aufladen lassen. Die Kamera kann, während sie über die DC-Stromverbindung angeschlossen ist, aufgeladen und betrieben werden und wechselt ohne Unterbrechung zwischen Stromquellen. Sie können die Kamera auch über USB-Anschluss aufladen, allerdings dauert der Aufladevorgang hier länger, deswegen empfehlen wir wenn möglich die Verwendung des DC-Adapters.
Page 135: Einlegen Einer Sd-Karte
Erste Schritte Einlegen einer SD-Karte Sie können eine SDXC- oder SDHC-Karte mit der Blackmagic Pocket Cinema Camera verwenden: Schritt 1. Schieben Sie zum Öffnen des Akkufachs die Akkufachverriegelung an der Unterseite der Kamera in Richtung Objektiv. Schritt 2. Schieben Sie die SD-Karte mit den goldfarbenen Kontaken in Richtung Objektiv, bis sie spürbar einrastet.
Page 136: Aufnehmen
Erste Schritte Aufnehmen Drücken Sie die REC-Taste an der Kamera, um mit der Aufnahme zu beginnen. Drücken Sie erneut auf REC, um die Aufnahme zu beenden. Auswahl des Aufnahmeformats Blackmagic-Kameras zeichnen in mehrere verschiedene Formate auf, je nachdem, welches Modell Sie verwenden.
Page 137: Wiedergabe Von Clips
Erste Schritte Unterstützte Videoformate Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 1920 x 1080p23.98 2400 x 1350 12-Bit RAW 2.5K 3840 x 2160p23.98 1920 x 1080p24 1920 x 1080p24 3840x2160p24 1920 x 1080p25 1920 x 1080p25 3840 x 2160p25 1920 x 1080p29.97 1920 x 1080p29.97...
Page 138: Ssd-Festplatten
SSD-Festplatten SSD-Festplatten Auswahl einer schnellen SSD Beim Verarbeiten von Videomaterial mit einer hohen Datenübertragungsrate ist es wichtig, sich genau zu überlegen, welche SSD man verwendet. Der Grund dafür ist, dass einige SSDs eine bis zu 50% niedrigere Schreibgeschwindigkeit haben können als vom Hersteller angegeben, d.h. selbst wenn die technischen Daten der Festplatte angeben, dass die SSD schnell genug ist, um Video zu verarbeiten, bietet die Festplatte in Realität nicht die Geschwindigkeit für Videoaufnahmen in Echtzeit.
Page 139: Vorbereiten Von Ssds Für Die Aufnahme
SSD-Festplatten Vorbereiten von SSDs für die Aufnahme Damit SSDs mit der Cinema Camera und der Production Camera 4K funktionieren, müssen Sie entweder in HFS+ oder exFAT formatiert sein. Diese Datenträgerformate ermöglichen die Aufnahme von längeren Clips in einzelne Dateien. HFS+ ist auch bekannt als Mac OS Extended. Dieses ist das empfohlene Format, da es die „Journalfunktion" unterstützt.
Page 140 Dazu reicht ein einziger Klick auf die Start-Schaltfläche! Disk Speed Test zeigt sogar an, wie viele Videostreams Ihr Speicher gleichzeitig verarbeiten kann! Disk Speed Test ist kostenlos im Dienstprogramm Blackmagic Camera Software Utility enthalten, das bei der Blackmagic Cinema Camera und der Production Camera 4K mitgeliefert wird. Blackmagic Camera Software Utility kann außerdem kostenlos von unserer Website heruntergeladen werden.
Page 141: Sd-Karten
SD-Karten SD-Karten Vorbereitung von SD-Karten für die Aufnahme SD-Speicherkarten, die mit der Pocket Cinema Camera verwendet werden, müssen in HFS+ oder exFAT formatiert sein. Diese Datenträgerformate ermöglichen die Aufnahme von längeren Clips in einzelne Dateien. ExFAT wird sowohl von Windows- als auch von Mac OS X-Computern unterstützt. Vorbereiten von SD-Speicherkarten auf einem Computer mit Mac OS X Verwenden Sie die in Mac OS X enthaltene Festplattendienstprogramm-Anwendung, um Ihre SD-Speicherkarte in HFS+ oder exFAT zu formatieren.
Page 142: Anschlüsse
Anschlüsse Anschlüsse Blackmagic Pocket Cinema Camera LANC-Fernbedienung Über den Fernbedienungsanschluss Ihrer Kamera lässt sich die Aufnahme fernbedient starten und anhalten. Bei der Verwendung eines kompatiblen Objektivs lassen sich auch Blendeneinstellungen und manuelle Fokusanpassungen vornehmen. Die 2,5-mm-Stereobuchse verwendet das standardmäßige LANC-Protokoll. Kopfhörer Überwachen Sie während der Aufnahme oder Wiedergabe von Clips Ihren Ton, indem Sie einen Kopfhörer an die 3,5-mm-Stereo-Kopfhörerbuchse anschließen.
Page 143: Blackmagic Cinema Camera Und Production Camera 4K
Anschlüsse Blackmagic Cinema Camera und Production Camera 4K LANC-Fernbedienung Über den Fernbedienungsanschluss Ihrer Kamera lässt sich die Aufnahme fernbedient starten und anhalten. Bei der Verwendung eines kompatiblen Objektivs lassen sich auch Blendeneinstellungen und manuelle Fokusanpassungen vornehmen. Die 2,5-mm-Stereobuchse verwendet das standardmäßige LANC-Protokoll. Kopfhörer Überwachen Sie während der Aufnahme oder Wiedergabe von Clips Ihren Ton, indem Sie einen Kopfhörer an die 3,5-mm Stereo Kopfhörerbuchse anschließen.
Page 144: Einstellungen
Einstellungen Einstellungen Kamera-Einstellungen (Camera Settings) Drücken Sie zum Konfigurieren der Einstellungen Ihrer Blackmagic-Kamera die Taste MENU (MENÜ). Pocket Cinema Camera Drücken Sie die AUF- und AB-Tasten, um das jeweilige Einstellungsmenü zu markieren. Drücken Sie OK, um in ein Einstellungsmenü zu gelangen. Verwenden Sie die linken und rechten Pfeiltasten zur Eingabe von Werten und die Pfeile nach oben und nach unten, um sich zwischen den Einstellungen hin- und herzubewegen.
Page 145 Einstellungen ISO-Einstellungen sind zu empfehlen, wenn Sie Aufnahmen bei unterschiedlichen Lichtverhältnissen vornehmen. Die optimale ISO-Einstellung für die Pocket Cinema Camera und Cinema Camera liegt bei 800 ASA. Wählen Sie bei der Production Camera 4K die niedrigste ISO-Einstellung für die verfügbaren Lichtverhältnisse aus. Je nach Situation, kann jedoch eine niedrigere oder höhere ISO-Einstellung geeigneter sein.
Page 146: Audio-Einstellungen (Audio Settings)
Einstellungen Audio-Einstellungen (Audio Settings) Drücken Sie zum Einstellen der Audioeingabe und der Audioüberwachungs-Einstellungen die Taste MENU (MENÜ) auf Ihrer Blackmagic-Kamera und wählen Sie das Symbol Mikrofon links auf dem Display aus. Mikrofoneingang Über Microphone Input (Mikrofoneingang) lassen sich die Aufnahmepegel des integrierten Mikrofons einstellen.
Page 147: Aufnahme-Einstellungen (Recorder Settings)
Einstellungen Aufnahme-Einstellungen (Recorder Settings) Über „Recording Settings" (Aufnahme-Einstellungen) wird das Videoformat vorgegeben, das auf Ihre SD-Karte bzw. SSD aufgezeichnet wird. Drücken Sie die Taste MENU (MENÜ) und tippen Sie auf das Aufzeichnungs-Symbol (RECORD), um in das Menü „Recording Settings" (Aufnahme-Einstellungen) zu gelangen.
Page 148 Einstellungen Framerate Die Blackmagic-Kamera verfügt für die Aufnahme von allgemein üblichen Film- und Videobildwechselfrequenzen über fünf verschiedene Framerate-Einstellungen: 23,98 fps, 24 fps, 25 fps, 29,97 fps, 30 fps. Stellen Sie die Bildwechselfrequenz-Einstellung im Menü unter „Frame Rate" mithilfe der Pfeilsymbole ein. Time-Lapse-Intervall Diese Einstellung ermöglicht Ihnen, ein Standbild in den folgenden Intervallen aufzunehmen: Frames: 2 - 10...
Page 149: Dateinamenskonventionen
Einstellungen Dateinamenskonventionen Pocket Cinema Camera Die Pocket Cinema Camera verwendet bei der Aufnahme von Video die folgenden Dateinamenskonventionen. [Kamera-ID]_[Bandnummer]_[JJJJ-MM--TT]_[SSmm]_C[Clip-Nummer].mov Die folgende Tabelle zeigt ein Beispiel, wie dies auf dem LCD-Display angezeigt würde: BMC01_1_2012-08-08_1631_C0002.mov QuickTime Movie-Dateiname BMC01_1_2012-08-08_1631_C0002.mov Kamera-ID BMC01_1_2012-08-08_1631_C0002.mov Bandnummer Datum (8. August 2012) BMC01_1_2012-08-08_1631_C0002.mov BMC01_1_2012-08-08_1631_C0002.mov Zeit (16:31 Uhr - 24-Stunden-Rhythmus)
Page 150: Display-Einstellungen (Display Settings)
Einstellungen Display-Einstellungen (Display Settings) Zum Anpassen der „Display Settings" (Display-Einstellungen) für das LCD, drücken Sie die Taste MENU (MENÜ), und wählen Sie das Fernsehgerät-Symbol aus. Dynamikumfang Über die LCD-Anzeige können Sie Ihr Video während der Aufnahme ansehen. Sie können auf der LCD-Anzeige den Dynamikumfang („Dynamic Range") durch Auswahl von Video oder Film einstellen.
Page 151: Einstellungen Anpassen
Einstellungen Einstellungen anpassen IRIS FOCUS Die Blackmagic Pocket Cinema Camera, Cinema Camera EF und Production Camera 4K unterstützen die elektronische Objektivsteuerung, die es Ihnen ermöglicht, Objektiveinstellungen wie Blende und Autofokus von der Kamera aus anzupassen. Die Cinema Camera MFT hat einen passiven Objektivanschluss, für den Fall, dass Sie manuelle Objektive ohne elektronische Steuerung verwenden möchten.
Page 152: Statusleiste
Einstellungen Bildstabilisator Die Pocket Cinema Camera, Cinema Camera EF und Production Camera 4K unterstützen die Bildstabilisator- Funktion (Image Stabilizer, IS), die bei vielen aktiven Objektiven anzutreffen ist. Stellen Sie den Stabilisator- Schalter einfach auf ON, um diese Funktion auf Ihrer Kamera zu nutzen. Wenn das Objektiv ebenfalls über einen Stabilisator-Modus-Schalter verfügt, stellen Sie diesen auf den entsprechenden Modus für Standbild oder Bewegung.
Page 153: Eingabe Von Metadaten
Eingabe von Metadaten Eingabe von Metadaten Was ist die Slate? Das LCD-Display Ihrer Blackmagic-Kamera hat viele Funktionen, u. a. lassen sich über das Slate-Feature Metadaten direkt in die Kamera eingeben. Metadaten werden in den aufgenommenen Dateien gespeichert und über die Schnittsoftware kann man einfach darauf zugreifen. Pocket Cinema Camera Schritt 1.
Page 154: Videoausgang Der Kamera
Videoausgang der Kamera Videoausgang der Kamera Waveform-Monitoring über Thunderbolt Wenn Ihre Cinema Camera oder Production Camera 4K an einen Mac OS X- oder Windows-Computer mit Thunderbolt-Technologie angeschlossen ist, bietet sie eine leistungsfähige Lösung für das Waveform- Monitoring. Die Thunderbolt-Schnittstelle der Blackmagic Cinema Camera gibt stets HD1080p-Video in unkomprimiertem 10-Bit-Format aus.
Page 155: Anwendung Von Blackmagic Ultrascope
Scopes empfiehlt Blackmagic Design Computerbildschirme mit einer Auflösung von 1920 x 1200 oder 1920 x 1080 Pixeln. Die aktuellsten Mindestsystemvoraussetzungen für Blackmagic UltraScope entnehmen Sie bitte der Aufstellung auf den Support-Seiten unter www.blackmagicdesign.com. So funktioniert Blackmagic UltraScope Views Je nach Ihren Arbeitserfordernissen und Ihrer Bildschirmauflösung sind mit Blackmagic UltraScope zwei verschiedene Ansichten verfügbar.
Page 156 Videoausgang der Kamera Für die Display-Ansicht erforderliche Bildschirmauflösungen ‚ Vollbildschirm-Ansicht 1920 x 1200 Pixel oder 1920 x 1080 Pixel. Die Vollbildschirm-Ansicht ist nur dann verfügbar, wenn Ihr Bildschirm diese Auflösungen unterstützt. ‚ Doppelbild-Ansicht: Mindestauflösung von 1280 x 800 Pixeln. Blackmagic UltraScope-Anzeigen Blackmagic UltraScope Software ist sehr praktisch, um auf Ihrer Blackmagic-Kamera präzise Video- und Audiopegel aufrechtzuerhalten.
Page 157 Videoausgang der Kamera Vektorskop-Anzeige Das Vektorskop ist praktisch zur Überwachung der Farbbalance und -sättigung des Videosignals Ihrer Blackmagic-Kamera. Weist Ihr Signal einen dominanten grünen Farbstich auf, so wird das Gros der Bilddaten in Richtung des grünen Bereichs des Vektorskops angeordnet. Vergleichsweise werden die Bilddaten einer Aufnahme mit neutraler Farbbalance gleichmäßig im mittleren Bereich verteilt.
Page 158: Monitoring Mit Sdi
Videoausgang der Kamera Monitoring mit SDI Die Blackmagic Cinema Camera unterstützt 3G-SDI, d. h. sie kann für die Ausgabe von unkomprimiertem Video in 10-Bit 4:2:2 an Router, Monitore, SDI-Aufnahmegeräte, Broadcast-Mischer und andere SDI-Geräte verwendet werden. Die Production Camera 4K unterstützt 6G-SDI, d. h. beliebige SDI-Monitore sowie 4K-Mischer, wie beispielsweise der ATEM Production Studio 4K, können daran angeschlossen werden.
Page 159: Postproduktions-Workflow
Postproduktions- Workflow Postproduktions-Workflow Arbeiten mit Dateien von SSD Gehen Sie zum Importieren von Clips von einer SSD wie folgt vor: Schritt 1. Entfernen Sie die SSD aus Ihrer Cinema Camera bzw. Production Camera 4K. Schritt 2. Sie können die SSD entweder über ein eSATA- oder Thunderbolt-Dock auf Ihrem Mac OS X oder Windows-Computer einlesen.
Page 160: Bearbeiten Ihrer Clips
Postproduktions-Workflow Bearbeiten Ihrer Clips Um Clips mit Ihrer bevorzugten Schnittsoftware zu bearbeiten, können Sie die Clips auf ein internes/externes Laufwerk oder RAID kopieren und die Clips anschließend in die Software importieren. Oder importieren Sie Ihre Clips direkt von Ihrer SD-Karte oder Ihrer SSD mit einem externen SATA-Adapter, SSD-Dock oder Dockingkabel. Verwendung von RAW-Dateien mit DaVinci Resolve VIDEO DATA Aufnahmen im CinemaDNG RAW-Format können aufgrund Ihrer hohen Informationsdichte verwaschen oder...
Page 161: Anwendung Von Final Cut Pro X
Postproduktions-Workflow Prüfen Sie zumindest noch kurz die Timeline, ob es Aufnahmen mit übermäßiger Belichtung oder Farbproblemen gibt. Wenn Sie mit dem Erscheinungsbild der Clips auf der Timeline zufrieden sind, können Sie Ihre Clips nach ProRes exportieren. So exportieren Sie Ihre Clips: Schritt 1.
Page 162: Anwendung Von Avid Media Composer
Postproduktions-Workflow Anwendung von Avid Media Composer Um Ihre DNxHD-Clips mit Avid Media Composer 7 zu bearbeiten, müssen Sie ein neues Projekt erstellen, das dem Videoformat und der Framerate Ihres Clips entspricht. In diesem Beispiel werden Clips mit einer Kamera-Einstellung DNxHD 1080i59.94 bearbeitet. Schritt 1.
Page 163: Anwendung Von Autodesk Smoke 2013
Postproduktions-Workflow Anwendung von Autodesk Smoke 2013 Erstellen Sie zum Bearbeiten Ihrer Clips in Autodesk Smoke 2013 ein neues Projekt, das dem Videoformat, der Bittiefe, dem Frametyp und der Framerate Ihrer Clips entspricht. In diesem Beispiel wurden Clips mit der Kamera-Einstellung ProRes 422 (HQ) 1080p25 aufgenommen. Schritt 1.
Page 164: Blackmagic Camera Utility (Dienstprogramm)
So aktualisieren Sie Ihre Kamera-Software unter Windows Nach dem Herunterladen des Blackmagic Camera Utility und dem Entpacken der heruntergeladenen Datei sollten Sie einen Ordner mit dem Namen Blackmagic Camera Utility sehen, der diese Anleitung als PDF-Datei und das Installationsprogramm für das Blackmagic Camera Utility enthält.
Page 165: Anschluss Von Zubehör
Anschluss von Zubehör Anschluss von Zubehör Handgelenkschlaufe Die Pocket Cinema Camera wird mit einer Handschlaufe geliefert, mit der sie sich unterwegs bequem an verschiedenste Aufnahmeorte tragen lässt. Führen Sie die kurze Schlinge der Handschlaufe durch die Handschlaufen-Befestigungsklammer an der Kamera, die sich unten rechts bei der LCD-Anzeige befindet. Führen Sie die lange Schlinge der Handschlaufe durch die kurze Schlinge.
Page 166 Anschluss von Zubehör Kamerahandgriffe Optionale Kameragriffe für die Cinema Camera und Production Camera 4K ermöglichen das Aufnehmen an Orten, an denen Sie sich schnell mit der Kamera bewegen müssen. Die Haltegriffe helfen Ihnen dabei, Ihre Aufnahme zu stabilisieren und hautnah am Geschehen zu bleiben! Machen Sie das Schraubgewinde auf der Kameraunterseite ausfindig und drehen Sie die Führungsschraube ein, um die Griffe an der Kamera zu befestigen.
Page 167: Hilfe
Um zu überprüfen, welche Version der Blackmagic Camera Utility auf Ihrem Computer installiert ist, öffnen Sie das Fenster „About Blackmagic Camera Utility." ‚ Öffnen Sie unter Mac OS X die Blackmagic Camera Utility über den Ordner „Applications" Wählen Sie zur Ansicht der Versionsnummer „About Blackmagic Camera Utility" aus dem Anwendungsmenü.
Page 168 Hilfe Austauschen des Lüfters Die Cinema Camera und Production Camera 4K verfügen jeweils über einen für die Kühlung notwendigen Lüfter. Wenn Sie feststellen, dass der Lüfter nicht funktioniert, oder dass er seltsame Geräusche von sich gibt, schalten Sie die Kamera aus und kontaktieren Sie zum Austausch des Lüfters den Blackmagic Design Support. Sie sollten eine antistatische Lasche verwenden, um die Kamera im geöffneten Zustand nicht zu beschädigen.
Page 169: Garantie
Garantie Garantie 12 Monate eingeschränkte Garantie Blackmagic Design gewährt eine Garantie auf Material- und Verarbeitungsfehler von 12 Monaten ab Kaufdatum. Wenn sich ein Produkt innerhalb dieser Garantiezeit als fehlerhaft erweist, wird die Firma Blackmagic Design nach ihrem Ermessen das defekte Produkt entweder ohne Kosten für Teile und Arbeitszeit reparieren, oder Sie erhalten im Austausch für das defekte Produkt einen Ersatz.
Page 170 Manual de Instalación y Funcionamiento Blackmagic Cameras Mac OS X ™ Español Windows ™ julio de 2014...
Page 171 ¡Bienvenido! ¡Gracias por adquirir una Cámara Blackmagic! Hemos trabajado arduamente para producir tres cámaras diseñadas desde cero que se adaptan a cualquier tipo de trabajo. La nueva Pocket Cinema Camera es una cámara de cine digital lo suficientemente pequeña como para llevarla a cualquier parte. Utiliza un formato Súper 16 y cuenta con 13 pasos de rango dinámico.
Page 172 Indice Blackmagic Cameras Comienzo Ingreso de metadatos Introducción a las Cámaras Blackmagic ¿Qué es la Pizarra? Montaje del objetivo Salida de vídeo de la cámara Encendido Monitorización de la forma de onda mediante Thunderbolt Inserción de una tarjeta SD Uso de Blackmagic UltraScope Inserción de una unidad SSD Monitorización mediante SDI Grabación...
Page 173: Comienzo
Comienzo Comienzo Introducción a las Cámaras Blackmagic IRIS FOCUS Características: Blackmagic Pocket Cinema Camera 1. BOTÓN DE GRABACIÓN Presione este botón para grabar secuencias en la tarjeta SD (ver pág. 178). MENU 2. CONTROLES DE TRANSPORTE Utilice estos botones para reproducir, avanzar, retroceder o saltar secuencias (ver pág. 179). 3.
Page 174 Comienzo Características: Blackmagic Cinema Camera y Production Camera 4K 1. BOTÓN DE GRABACIÓN Graba vídeos en el dispositivo SSD (ver pág. 178). 2. BOTÓN DE CONTROL DEL DIAFRAGMA Este botón activa el control del diafragma electrónico en la EF Cinema Camera y la Production Camera 4K. Ajuste la abertura del objetivo presionando los botones de avance, retroceso y reproducción (ver pág.
Page 175: Montaje Del Objetivo
Comienzo Montaje del objetivo Para comenzar a utilizar la cámara, basta con colocar un objetivo y encenderla. Para quitar la tapa protectora de la montura, mantenga presionado el botón de bloqueo y gire la tapa hacia la izquierda para aflojarla. Recomendamos siempre apagar la cámara antes de colocar o retirar un objetivo.
Page 176 Comienzo Cinema Camera / Production Camera 4K Estos modelos de cámara tienen baterías internas que se cargan mediante el adaptador de CC incluido. La cámara puede cargarse y funcionar mientras está conectada a la corriente y cambiará de una fuente de alimentación a otra sin interrupción.
Page 177: Inserción De Una Tarjeta Sd
Comienzo Inserción de una tarjeta SD Puede insertar una tarjeta SDHC o SDXC en la Pocket Cinema Camera: Paso 1. En la parte inferior de la cámara, empuje el seguro de la tapa hacia el objetivo para acceder al compartimiento de la batería. Paso 2.
Page 178: Grabación
Comienzo Grabación Presione el botón REC de la cámara para comenzar a grabar inmediatamente. Presione REC nuevamente para detener la grabación. Selección del formato de grabación Las cámaras Blackmagic graban en distintos formatos, dependiendo del modelo que utilice. Puede probar diferentes formatos para ver cuál se ajusta mejor a su modalidad de trabajo.
Page 179 Comienzo Formatos de vídeo compatibles con las cámaras Blackmagic Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 1920 x 1080p23.98 1920 x 1080p23.98 3840 x 2160p23.98 1920 x 1080p24 1920 x 1080p24 3840x2160p24 1920 x 1080p25 1920 x 1080p25 3840 x 2160p25 1920 x 1080p29.97 1920 x 1080p29.97...
Page 180: Dispositivos Ssd
Dispositivos Dispositivos SSD Elección de un dispositivo SSD rápido Al trabajar con vídeos que requieren una gran velocidad de transferencia de datos, es importante verificar cuidadosamente el dispositivo SSD utilizado. Esto se debe a que algunos dispositivos pueden tener una velocidad hasta un 50% menor que la velocidad de escritura atribuida por el fabricante, por lo cual, a pesar de que las especificaciones indican que el dispositivo sería lo suficientemente rápido como para procesar el vídeo, en realidad carece de la velocidad necesaria para permitir la grabación de secuencias en tiempo real.
Page 181: Preparación Del Dispositivo Ssd Para La Grabación
Dispositivos SSD Preparación del dispositivo SSD para la grabación Los dispositivos SSD utilizados con la Cinema Camera o la Production Camera 4K deben tener un formato HFS + o exFAT. Estos formatos de disco permiten grabar secuencias largas en archivos individuales. El formato HFS + también se conoce como Mac OS Extended.
Page 182 Dispositivos SSD Comprobación de la velocidad del dispositivo La aplicación Blackmagic Disk Speed Test permite medir la velocidad de lectura y escritura de una unidad de almacenamiento y muestra los resultados en diferentes formatos de vídeo. Si alguna vez se preguntó si su disco duro es adecuado para reproducir ("leer") determinado formato de vídeo, puede utilizar Disk Speed Test para conocer el rendimiento del dispositivo con un solo clic.
Page 183: Tarjetas Sd
Tarjetas Tarjetas SD Preparación de tarjetas SD para la grabación Las tarjetas SD utilizadas con la Pocket Cinema Camera deben tener un formato HFS + o exFAT. Estos formatos de disco permiten grabar secuencias largas en archivos individuales. El formato ExFAT es compatible con los sistemas operativos Windows y Mac OS X.
Page 184: Conexiones
Conexiones Conexiones Blackmagic Pocket Cinema Camera Mando a distancia LANC El puerto remoto de la cámara puede utilizarse para comenzar y detener la grabación a distancia, controlar el diafragma y realizar ajustes al enfoque manual cuando se utiliza un objetivo compatible. El puerto consiste en una conexión estéreo de 2,5 mm que utiliza el protocolo LANC estándar.
Page 185: Blackmagic Cinema Camera Y Production Camera 4K
Conexiones Blackmagic Cinema Camera y Production Camera 4K Mando a distancia LANC El puerto remoto de la cámara puede utilizarse para comenzar y detener la grabación a distancia, controlar el diafragma y realizar ajustes al enfoque manual cuando se utiliza un objetivo compatible. El puerto consiste en una conexión estéreo de 2,5 mm que utiliza el protocolo LANC estándar.
Page 186: Ajustes
Recomendamos comprobar la hora y la fecha siempre antes de grabar. Si conecta la cámara al ordenador mediante un puerto USB y ejecuta el programa Blackmagic Camera Utility, la hora en la cámara se sincronizará con la hora del equipo.
Page 187 Ajustes Ajustar el valor ISO resulta útil cuando se toman fotografías en diferentes condiciones de iluminación. El valor ISO óptimo para la Pocket Cinema Camera y la Cinema Camera es 800ASA. En la Production Camera 4K, seleccione el menor valor ISO posible según las condiciones de iluminación. Sin embargo, dependiendo de las circunstancias, puede seleccionar valores ISO más altos o bajos.
Page 188: Ajustes Del Audio (Audio Settings)
Ajustes Ajustes del audio (Audio Settings) Para cambiar los ajustes de entrada y control de audio en la cámara, presione el botón MENU y seleccione el ícono del micrófono a la izquierda de la pantalla. Entrada para micrófono La entrada del micrófono permite ajustar el volumen de grabación del micrófono integrado. Deslice el control de audio hacia la izquierda o la derecha para aumentar o disminuir el volumen.
Page 189: Ajustes De Grabación (Recorder Settings)
Ajustes Ajustes de grabación (Recorder Settings) Estos ajustes permiten seleccionar el formato del vídeo grabado en la unidad de estado sólido o tarjeta SD. Presione el botón MENU y toque el ícono REC para acceder al menú de configuración del formato. Formato de grabación Pocket Cinema Camera Presione el botón correspondiente a la flecha izquierda o derecha para cambiar el formato (ProRes...
Page 190 Ajustes Velocidad de fotogramas La cámara Blackmagic cuenta con cinco ajustes diferentes para la velocidad de fotogramas: 23.98 fps, 24 fps, 25 fps, 29.97 fps y 30 fps. Ajuste la velocidad de fotogramas utilizando las flechas en el menú. Intervalo de tiempo Este ajuste le permite grabar una imagen fija en los siguientes intervalos: Fotogramas: 2 - 10 Segundos: 1 - 10, 20, 30, 40, 50...
Page 191: Convención Para Nomenclatura De Archivos
Ajustes Convención para nomenclatura de archivos Pocket Cinema Camera La Pocket Cinema Camera utiliza la siguiente convención para nombrar archivos al grabar una secuencia de vídeo: [Camera ID]_[Reel Number]_[yyyy-mm--dd]_[hhmm]_C[Clip number].mov La tabla a continuación muestra un ejemplo de cómo aparecería en la pantalla: BMC01_1_2012-08-08_1631_C0002.mov Nombre del archivo QuickTime Movie BMC01_1_2012-08-08_1631_C0002.mov...
Page 192: Ajustes De La Pantalla (Display Settings)
Ajustes Ajustes de la pantalla (Display Settings) Para ajustar la configuración de la pantalla, presione el botón MENU y seleccione el ícono de la televisión. Rango dinámico La pantalla le permite ver el vídeo que se está grabando. Puede ajustar el rango dinámico de la pantalla seleccionando Video o Film.
Page 193: Ajuste De La Configuración
Ajustes Ajuste de la configuración IRIS FOCUS La Pocket Cinema Camera, la Cinema Camera EF y la Production Camera 4K permiten controlar el objetivo electrónicamente, lo cual ofrece la posibilidad de ajustar los controles del objetivo tales como la apertura y el enfoque automático desde la cámara.
Page 194: Franja De Estado
Ajustes Estabilizador de imagen Las cámaras permiten utilizar la función de estabilización de imagen (IS) disponible en muchos objetivos activos. Simplemente encienda el estabilizador para utilizarlo con la cámara. Si el objetivo también cuenta con Modo de Estabilización, ajústelo para imágenes fijas o en movimiento. Al usar la batería, la cámara sólo activará...
Page 195: Ingreso De Metadatos
Ingreso de metadatos Ingreso de metadatos ¿Qué es la Pizarra? La pantalla de la cámara tiene diversos fines, los cuales incluyen ingresar metadatos directamente mediante la función Slate (pizarra). Los metadatos se almacenan en los archivos grabados y los programas de edición pueden acceder fácilmente a los mismos.
Page 196: Salida De Vídeo De La Cámara
Salida de vídeo de la cámara Salida de vídeo de la cámara Monitorización de la forma de onda mediante Thunderbolt Al conectarse a un ordenador con sistema operativo Mac OS X o Windows que cuente con tecnología Thunderbolt, las cámaras pueden utilizarse para controlar la forma de onda. El puerto Thunderbolt de la Cinema Camera permite transmitir vídeos en formato HD1080p de 10 bits sin compresión.
Page 197: Uso De Blackmagic Ultrascope
Para ver una lista completa de los requisitos necesarios para ejecutar Blackmagic UltraScope, visite la página de asistencia técnica en www.blackmagicdesign.com. Modos de visualización en UltraScope Blackmagic UltraScope dispone de dos modos de visualización para ajustarse a las necesidades del flujo de trabajo o la resolución de la pantalla.
Page 198 Salida de vídeo de la cámara Resolución de la pantalla para modos de visualización ‚ Pantalla completa: 1920 x 1200 píxeles o 1920 x 1080 píxeles. Si el monitor no es compatible con dichas resoluciones, la vista en pantalla completa no estará disponible. ‚...
Page 199 Salida de vídeo de la cámara Vectorscopio Este modo es útil para monitorizar el balance y la saturación del color en la señal de vídeo de la cámara. Si la señal tiene una dominante cromática verde, la mayoría de la información de la imagen se ubicará en la zona verde del vectorscopio.
Page 200: Monitorización Mediante Sdi
Salida de vídeo de la cámara Monitorización mediante SDI La Cinema Camera de Blackmagic es compatible con la interfaz 3G-SDI, de forma que puede utilizarse para transmitir vídeos 4:2:2 de 10 bits a routers, monitores, dispositivos de captura SDI, consolas de difusión y cualquier otro dispositivo SDI.
Page 201: Trabajos De Post-Producción
Trabajos de post- producción Trabajos de post-producción Acceso a archivos en dispositivos SSD Para importar secuencias desde un dispositivo SSD: Paso 1. Retire el dispositivo de la cámara. Paso 2. Puede conectar el dispositivo a un ordenador Mac OS X o Windows mediante un puerto eSATA o Thunderbolt.
Page 202: Edición De Secuencias
Trabajos de post-producción Edición de secuencias Para editar las secuencias de vídeo utilizando su programa de edición favorito, puede copiarlas a una unidad interna/externa o RAID y luego importarlas desde el programa. De forma alternativa, las secuencias se pueden importar directamente desde la tarjeta SD o el dispositivo SSD utilizando un adaptador externo SATA, o un soporte o cable de conexión.
Page 203: Edición Con Cut Pro X
Trabajos de post-producción Como mínimo, compruebe la línea de tiempo rápidamente para ver si hay planos con demasiada exposición o problemas de color. Cuando esté satisfecho con la apariencia de las secuencias de vídeo en la línea de tiempo, expórtelas a ProRes. Para exportar las secuencias: Paso 1.
Page 204: Edición Con Avid Media Composer
Trabajos de post-producción Edición con Avid Media Composer Para editar secuencias DNxHD con Avid Media Composer 7, es necesario crear un nuevo proyecto en el cual el formato y la velocidad de fotogramas coincidan con los de la secuencia que se desea editar. En este ejemplo, las secuencias se ajustan según los parámetros DNxHD 1080i59.94 de la cámara.
Page 205: Edición Con Autodesk Smoke 2013
Trabajos de post-producción Edición con Autodesk Smoke 2013 Para editar las secuencias utilizando Autodesk Smoke 2013, es necesario crear un nuevo proyecto en el cual el formato y la velocidad de fotogramas coincidan con los de la secuencia que se desea editar. En este ejemplo, las secuencias se ajustan según los parámetros ProRes 422 (HQ) 1080p25 de la cámara.
Page 206: Programa Utilitario De La Cámara
Luego de descargar el programa utilitario de la cámara y descomprimir el archivo descargado, verá una carpeta denominada Blackmagic Camera Utility que contiene este manual en formato PDF y el instalador. Haga doble clic en el instalador y siga las instrucciones en la pantalla para completar la instalación.
Page 207 Accesorios Accesorios Correa de mano La Pocket Cinema Camera incluye una correa para llevarla en la mano de un lugar a otro. Para ajustarla, pase el cordón ubicado en el extremo de la correa a través del gancho en la parte inferior derecha de la pantalla.
Page 208 Accesorios Manijas Las manijas opcionales para la Cinema Camera y la Production Camera 4K permiten filmar en lugares donde es necesario moverse rápidamente. Las manijas permiten estabilizar los planos y seguir la acción. Localice la rosca de ¼ en la parte inferior de la cámara e inserte tornillo para colocar las manijas en la cámara.
Page 209: Ayuda
Seleccione About Blackmagic Camera Utility en el menú de la aplicación para ver el número de versión. ‚ En Windows, ejecute Blackmagic Camera Utility desde el menú o la pantalla de Inicio. Haga clic en el menú Help y seleccione About Blackmagic Camera Utility para mostrar el número de versión.
Page 210 Ayuda Reemplazo del ventilador La Cinema Camera y la Production Camera 4K cuentan con un ventilador necesario para su refrigeración. Si nota que el ventilador no funciona, o que hace un ruido extraño, apague la cámara y solicite un ventilador de repuesto al Centro de Asistencia Técnica de Blackmagic.
Page 211: Garantía
Garantía Garantía 12 meses de garantía limitada Blackmagic Design garantiza que el producto adquirido no presentará defectos en los materiales o en su fabricación por un período de 12 meses a partir de la fecha de compra del mismo. Si un producto resulta defectuoso durante el período de validez de la garantía, Blackmagic Design podrá...
Page 212 安装操作手册 Blackmagic Cameras Mac OS X ™ 中文 Windows ™ 2014年7月...
Page 213 欢迎使用本产品感谢您购买Blackmagic摄影机! 这三款摄影机是我们为您精心设计和打造，它们适用于日常乃至专业制作的各个工作流程。本公司出品的新Pocket Cinema Camera是一款有13挡动态范围的Super 16数字摄影机，精致小巧，可随身携带。此外，我公司的Cinema Camera可录制无压缩 CinemaDNG RAW文件格式。而Production Camera 4K则是一款具有全域快门和6G-SDI输出的Super 35 Ultra HD 4K摄影机。这几款摄影机可录制Flat格式（低对比度）的文件，也就是说，它们可通过传感器保留宽动态范围画面，并以标准文件格式录制，以便在各种视频软件下进行剪辑。这样您在使用内附的DaVinci调色软件时便可最大限度的发挥您的艺术才华！这意味着您在录制的时候可以获得电影级的拍摄体验，同时，采集和保留的素材片段内容越丰富，您就越能畅通无阻的发挥您的想象力进行创作。此外，摄影机的大屏幕设计可轻松聚焦和录入元数据。...
Page 214 SSD录制前的准备 Final Cut Pro X的使用关于SD卡 Avid Media Composer的使用 SD卡录制前的准备事项 Adobe Premiere Pro CC的使用 Autodeck Smoke 2013的使用选择高速SD卡接口 Blackmagic Camera Utility Blackmagic Pocket Cinema Camera 安装配件 Blackmagic Cinema Camera和Production Camera 4K 帮助设置 Camera Settings（摄影机设置）保修 Audio Settings（音频设置） Recorder Settings（录机设置）...
Page 215: Blackmagic Cameras摄影机系列简介
入门入门 Blackmagic Cameras摄影机系列简介 IRIS FOCUS Blackmagic Pocket Cinema Camera的各项功能 1. 录制按钮（REC）按此按钮开始录制素材片段并保存至SD卡。详见第220页。 MENU 2. 播放控制这些按钮可分别播放、跳过和搜索素材片段。详见第221页。 3. 镜头卡口 IRIS FOCUS 微型4/3 （MFT）镜头卡口用于各款镜头。详见第217页。 4. 电池仓滑动释放杆打开电池仓盖后，可进行以下操作： ‚ 安装或取出可充电锂离子电池。详见第217页。 MENU ‚ 插入SDHC或SDXC卡进行录制。详见第219页。 ‚...
Page 216 入门 Blackmagic Cinema Camera及Production Camera 4K的各项功能 1. 录制按钮（REC）将素材片段录制到SSD上。详见第220页。 2. 光圈按钮（Iris）光圈按钮可激活EF Cinema Camera及Production Camera 4K上的电子光圈控制功能。调节镜头光圈可按 “向前跳过／搜索播放” 按钮和 “向后跳过／搜索播放” 按钮。详见第235页。 3. LCD触摸屏录制和播放素材片段时可通过LCD屏幕监看。使用菜单功能时可通过LCD屏幕进行选择和设置。详见第237页。 4. 对焦按钮（Focus）按此按钮可在LCD屏幕上进行峰值对焦。详见第235页。 5. 播放控制按这些按钮分别可以停止、跳过／搜索或播放素材片段。详见第221页。 6.
Page 217 入门安装镜头 Blackmagic摄影机的准备工作非常简单，只需安装镜头并开机即可。先按住锁定按钮，再打开镜头卡口的防尘盖，同时逆时针转动防尘盖直至其释放。请在安装和取下镜头前确保先关闭Blackmagic摄影机。安装镜头步骤如下：第一步：将镜头的标志点与机身的镜头卡口标志点对齐。一般镜头的标志点为蓝色、红色、白色或其他标志。在Pocket Cinema Camera上安装和取下镜头第二步：顺时针旋转镜头直至听到固定销到位的声音。第三步：取下镜头时，按住锁定按钮，同时逆时针旋转镜头直至其标志点朝向摄影机顶部，然后小心将镜头取下。在没有安装镜头时，请务必使用镜头卡口的防尘盖，以免灰尘进入机身，影响传感器。启动摄影机 Pocket Cinema Camera 在Cinema Camera和Production Camera 4K上安装和取下镜头启动Pocket Cinema Camera之前，请先安装电池。第一步：...
Page 218 入门 Cinema Camera和Production Camera 4K Cinema Camera和Production Camera 4K配有内置电池并可以使用内附的直流电适配器进行充电。摄影机可以在连接直流电电源的情况下进行充电和操作，并可保证切换电源时不会中断运行。使用USB接口亦可充电，但充电速度较慢，因此建议使用直流电适配器充电。第一步：按触摸屏下方的电源按钮，状态栏会显示在LCD屏幕下方。第二步：长按电源按钮关机。准备完毕！现在可以安装SSD开始录制了！使用内附的直流电适配器为内置电池充电并为摄影机提供电源。长按电源按钮关机。...
Page 219: 安装Sd卡
入门安装SD卡将SDXC和SDHC卡安装到Blackmagic Pocket Cinema Camera步骤如下：第一步：找到位于机身底部的卡槽，朝镜头方向滑动解锁杆，打开电池仓盖。第二步：将SD卡的金色接触点对向镜头，插入SD卡直至锁定。将SD卡往里按即可弹出SD卡。第三步：关闭电池仓盖，向右滑动解锁杆以锁定电池仓盖。第四步：启动摄影机。摄影机检查SD卡时，状态栏会显示一个移动的点。检查完毕后会显示 “READY” （准备就绪）。内附的SD卡仅用于软件安装，不适用于视频录制。推荐使用的SD卡清单详见第226页。安装SSD 2.5" 9.5 mm SSD （HFS+ 或exFAT文件系统）适用于Cinema Camera和Production Camera 4K，为Pocket Cinema Camera安装SD卡其安装步骤如下：...
Page 220 入门录制按摄影机上的 “REC” （录制）按钮即可开始录制。再次按 “REC” （录制）按钮可停止录制。选择录制格式 Blackmagic摄影机系列可录制多种不同格式的视频，这取决于您使用的摄影机型号。您可根据工作流程需要尝试并选择最适合的格式。 Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 按下位于Pocket Cinema Camera机身顶部的录制按钮 Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422 (HQ) Apple ProRes 422 Apple ProRes 422 Apple ProRes 422...
Page 221: 入门
入门 Blackmagic摄影机系列支持的视频格式 Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production Cinema Camera Camera 4K 1920 x 1080p23.98 1920 x 1080p23.98 3840 x 2160p23.98 1920 x 1080p24 1920 x 1080p24 3840x2160p24 1920 x 1080p25 1920 x 1080p25 3840 x 2160p25 1920 x 1080p29.97 1920 x 1080p29.97 3840 x 2160p29.97 1920 x 1080p30...
Page 222: 关于Ssd
关于SSD 关于SSD 选择高速SSD 如果您的摄制工作涉及到数据速率较高的视频，请谨慎挑选您使用的SSD硬盘。因为有些SSD硬盘的录入速度可比其生产商所描述的速度低50%之多，因此即使硬盘规格标明该SSD硬盘的速度足以处理视频文件，实际上并无法胜任实时视频录制。推荐使用以下SSD硬盘录制2.5K RAW CinemaDNG或压缩视频： ‚ Intel 335 Series 240GB SSD ‚ Intel 520 Series 240GB SSD ‚ Intel 520 Series 480GB SSD Intel 335 Series 240GB SSD ‚ Intel 530 Series 180GB SSD ‚...
Page 223: Ssd录制前的准备
关于SSD SSD录制前的准备 Cinema Camera和Production Camera 4K使用的SSD必须被格式化为HFS+或exFAT。这类硬盘格式可在单一片段上录制较长时间。 HFS+也被称为Mac OS 扩展。因为它支持 “日志功能” ，所以被广为推荐。当硬件或软件出现故障时，存储在带日志记录功能的SSD上的数据能更快的恢复，而且出现文件破坏的可能性也较小。 Mac OS X原生支持HFS+。 ExFAT受Mac OS X及Windows原生支持，因此无需另外购买软件。但是exFAT不支持日志功能，也就是说，其数据较易破坏，并且在软件或硬件发生故障的情况下不易恢复。在Mac OS X电脑上格式化SSD Mac OS X自带的 “磁盘工具” 可将硬盘格式化为HFS+或exFAT格式。由于格式化后硬盘内所有文件都被清除，因此请务必在格式化硬盘前备份所有重要文件。在Mac OS X操作系统下使用...
Page 224 如果您想知道您的硬盘是否适合记录（即 “写” ）和播放（即 “读” ）某种格式的视频，您可以使用 Disk Speed Test进行测速。只需点击 “Start” （开始）按钮即可开始测试硬盘性能！ Disk Speed Test 甚至还能显示您的硬盘能容纳多少视频流！ Disk Speed Test是Blackmagic Cinema Camera和Production Camera 4K摄影机的附件Blackmagic Camera Software Utility中免费附赠的一款应用程序。 Blackmagic Camera Software Utility还可从我公司网站免费下载。用Disk Speed Test检查媒体硬盘性能。 Disk Speed Test界面.
Page 225: 关于Sd卡
关于SD卡关于SD卡 SD卡录制前的准备事项 Pocket Cinema Camera使用的SD卡必须格式化为HFS+或exFAT。这些硬盘格式可以在单一文件上录制较长的素材片段。 Windows和Mac OS X操作系统都支持ExFAT格式。在Mac OS X电脑上格式化SD卡 Mac OS X电脑自带的 “磁盘工具” 可以将您的SD卡格式化为HFS+或exFAT。由于格式化后硬盘内所有文件都被清除，因此请务必在格式化硬盘前备份SD卡上所有重要文件。第一步：将SD卡插入电脑上的SD卡槽或SD读卡器中。第二步：进入 “应用程序／实用工具” 界面，运行 “磁盘工具” 程序。第三步：点击SD卡图标，再点击 “抹掉” 按钮。第四步：将格式设置为 “Mac OS 扩展（日志式） ” 或 “exFAT” 。第五步：...
Page 226: 接口
接口接口 Blackmagic Pocket Cinema Camera LANC遥控摄影机上的遥控端口可用于遥控录制开始和结束，并可在使用兼容镜头时控制光圈数值并进行手动对焦。该端口的规格为2.5 mm立体声插孔，使用标准LANC协议。耳机把耳机插入3.5mm立体声耳机插孔可在录制和播放素材片段时监听音频。音频输入 3.5mm立体声音频接口可连接麦克风或线路输入。请务必妥善调节音频设置，以免音频过轻或过响。如果音频持续处于过响状态，摄影机会自动切换到线路输入。 HDMI输出微型HDMI端口即使在录制时也能以10-bit无压缩HD1080p输出视频。它可用于将视频输出到各类矩阵、监视器、视频采集设备、广播级切换台以及其他HDMI设备。电源请使用0.7mm 12 – 20V电源输入为摄影机提供电源或进行充电。请使用USB端口将Blackmagic Pocket Cinema Carema连接到电脑上进行内部软件升级。 USB端口位于电池仓内。...
Page 227: Blackmagic Cinema Camera和Production Camera 4K
接口 Blackmagic Cinema Camera和Production Camera 4K LANC遥控摄影机上的遥控端口可用于遥控录制开始和结束，并可在使用兼容镜头时控制光圈数值并进行手动对焦。该端口的规格为2.5 mm立体声插孔，使用标准LANC协议。耳机把耳机插入3.5mm立体声耳机插孔可在录制和播放素材片段时监听音频。音频输入 1/4英寸TRS音频接口可连接麦克风或线路输入。请务必妥善调节音频设置，以免音频过轻或过响。如果音频持续过响，摄影机会自动切换到线路输入。 SDI输出 Blackmagic Cinema Camera支持3G-SDI，因此可将无压缩10-bit 4:2:2视频输出到各类矩阵、监视器、 SDI采集设备、广播级切换台以及其他SDI设备。 Production Camera 4K支持6G-SDI，可连接到任何SDI监视器或4K切换台，如ATEM Production Studio 4K。 Thunderbolt 通过Thunderbolt技术将Cinema Camera或Production Camera 4K连接到Mac OS X或Windows电脑时，这两款摄影机可成为强大的波形监看和调色解决方案。...
Page 228: Camera Settings（摄影机设置
元数据中显示ID。摄影机ID可在屏幕键盘上进行修改。新的摄影机ID输入完毕后，选择 “Enter” （确定）保存内容，或选择 “Cancel” （取消）撤销修改。 Setting Date and Time （设置日期和时间） Pocket Cinema Camera上的日期和时间，可通过 “＋” 或 “－” 按钮修改年月日设置。 Blackmagic摄影机系列统一使用24小时制。选择 “＋” 或 “－” 按钮可设置时间。如果您携带 Blackmagic摄影机去往不同时区，您需要手动将时间设置成当地时间和日期。如果您的Blackmagic摄影机长期未经使用，其内部时间可能需要重设。因此请务必在录制前核对日期和时间。如果使用USB将摄影机连接到电脑，并运行Blackmagic Camera Utility，摄影机的时间会和电脑进行同步。在屏幕键盘上修改摄影机ID...
Page 229 设置在不同光线条件下录制时， ISO （感光度）设置是非常有帮助的。 Pocket Cinema Camera和 Cinema Camera的最佳ISO值为800ASA。 Production Camera 4K在现有光条件下可选择最低ISO值。您可根据具体情况设置较高或较低的ISO值。例如，在光线较暗的环境下， ISO调到1600ASA 会相对合适，但可能会造成一些可见噪点。在明亮环境下， ISO调到400ASA可以更好的拍摄浓艳的色彩。使用菜单中的箭头标志来调节ISO值。 White Balance （白平衡） Blackmagic摄影机有六种预设白平衡，可广泛用于各种色温条件。它们分别是： Camera Settings （摄影机设置）界面 ‚ 3200K钨丝灯模式 ‚ 4500K荧光灯模式 ‚ 5000K、 5600K、 6500K和7500K用于一天不同时段各种日光条件。用菜单里的箭头图标来调节白平衡设置。...
Page 230: Audio Settings（音频设置
设置 Audio Settings （音频设置）若要调整Blackmagic摄影机的音频输入及音频监听设置，按 “MENU” （菜单）按钮并选择显示屏左侧的麦克风图标。 Microphone Input （麦克风输入）麦克风输入可调整内置麦克风的录音电平。左右移动滑块来增减电平。 Pocket Cinema Camera有内置立体声麦克风， Cinema Camera和Production Camera 4K则配有内置单声道麦克风。没有连接外部音频源时，内置麦克风音频经由CH1 （1号通道）和CH2 （2号通道）录制。 Channel 1 and 2 Input Levels （CH1和CH2输入电平）外置音频接口可接收麦克风音频和线路音频。为避免外接音频过弱或过强以至失真，请务必适当 The Audio Settings screen （音频设置）...
Page 231: Recorder Settings（录机设置
设置 Recorder Settings （录机设置）录制设置用于选择记录到SD卡或SSD上的视频格式。按 “MENU” （菜单）按钮，点按 “RECORD” （录制）图标进入录机设置菜单。 Recording Format （录制格式） Pocket Cinema Camera 点按左右箭头按钮在ProRes HQ、 ProRes 422、 ProRes LT、 ProRes Proxy或RAW录制格式之间选择。 Cinema Camera 点按左右箭头按钮在2.5K RAW、 ProRes HQ、 ProRes 422、 ProRes LT、 ProRes Proxy或DNxHD录制格式之间选择。...
Page 232 设置 Frame Rate （帧率） Blackmagic摄影机有以下五种电影和视频拍摄常用的帧率可选： 23.98 fps, 24 fps, 25 fps, 29.97 fps, 30 fps。使用菜单中的箭头图标设置帧率。 Time Lapse Interval （间隔拍摄）区间这一设置可在以下间隔拍摄区间记录静帧：帧： 2 - 10 秒： 1 - 10, 20, 30, 40, 50 分： 1 - 10 Recording Settings （录制设置）界面比如，...
Page 233: 文件命名格式
设置文件命名格式 Pocket Cinema Camera Pocket Cinema Camera录制时使用的文件命名格式如下： [摄影机ID]_[卷号]_[年-月-日]_[小时分钟]_C[素材片段编号].mov LCD屏幕上显示的文件名样本详见下表： BMC01_1_2012-08-08_1631_C0002.mov QuickTime影片名称 BMC01_1_2012-08-08_1631_C0002.mov 摄影机ID BMC01_1_2012-08-08_1631_C0002.mov 卷号 BMC01_1_2012-08-08_1631_C0002.mov 日期（2012年8月8日） BMC01_1_2012-08-08_1631_C0002.mov 时间 (16:31 - 24小时制) BMC01_1_2012-08-08_1631_C0002.mov 素材片段编号对于CinemaDNG格式的文件，图像序列的文件夹也会以同样格式命名。 Blackmagic Cinema Camera和Production Camera 4K 根据您的选择，素材片段会分别使用CinemaDNG RAW、 ProRes或DNxHD QuickTime影片等格式。 Blackmagic Cinema Camera和Production Camera 4K录制时使用的文件命名格式如下： [摄影机ID]_[卷号]_[年-月-日]_[小时分钟]_C[素材片段编号].mov 摄影机触摸屏上显示的文件名样本详见下表：...
Page 234: Display Settings（显示设置
设置 Display Settings （显示设置）按 “MENU” （菜单）按钮并点按电视机图标可调整LCD屏幕的显示设置。 Dynamic Range （动态范围）您可通过LCD屏幕监看正在录制的视频。点按 “Video” （视频）或 “Film” （电影）按钮设置LCD屏幕动态范围。 LCD屏幕上的动态范围设置和录机设置中的动态范围设置是分开的。有些用户喜欢将录机设置设定为电影，而将LCD屏幕监看设置成视频。使用菜单中的箭头图标设置动态范围。 Cinema Camera和Production Camera 4K上的显示设置界面 Brightness （亮度调节）向左向右移动滑块来调节LCD屏幕亮度。 Zebra （斑马纹） Blackmagic摄影机系列具有斑马纹功能，该功能可显示曝光度。视频中超过斑马纹曝光度的部分会显示对角线。开启斑马纹功能并通过向左向右箭头图标选择所需的斑马纹警戒水平。 SDI/HDMI Overlays （SDI／HDMI叠加）如果要在外接显示器上监看视频，...
Page 235: 调整设置
设置调整设置 IRIS FOCUS Blackmagic Pocket Cinema Camera、 Cinema Camera EF及Production Camera 4K支持电子镜头控制，您可以从摄影机上调整诸如光圈和自动对焦等镜头控制。 Cinema Camera MFT有手动镜头卡口，以便您手动控制镜头。峰值对焦功能可在画面中最清晰的物体加上黄色边缘，以便您明确对焦对象。峰值对焦只出现在LCD屏幕，不会影响录制效果。 Iris （光圈）按钮 IRIS FOCUS 使用Video （视频）动态范围模式时，按 “Iris” （光圈）按钮可根据您拍摄到的亮部和暗部设定平均曝光值。而使用Film （电影）动态范围模式时，按下该按钮则会根据画面中最亮的部分设定曝光值。 Pocket Cinema Camera后面板上的上下方向按钮可手动调整光圈。 MENU Cinema Camera和Production Camera 4K播放控制里的前进和后退按钮可手动调整光圈。...
Page 236: 状态栏
设置 Image Stabilizer （图像稳定器） Pocket Cinema Camera、 Cinema Camera EF和Production Camera 4K都支持大多数自动镜头的图像稳定器（IS）功能。只需将 “Stabilizer” （稳定器）功能设置到 “ON” （开）即可在摄影机上使用。如果您的镜头有图像稳定器开关，请根据需要置静态图像或动态图像模式。使用电池供电时，图像稳定器只在录制时开启，因为镜头使用其图像稳定功能需要耗费额外电量。当使用外接电源时，只要您的图像稳定器功能处于开启状态，该功能便一直处于工作状态。状态栏您的设置都会显示在状态栏上。该状态栏和LCD屏幕一样宽，上面会简明扼要的显示摄影机当前设置。电池电量指示当剩余电量不足25%时，状态栏的电池电量图标会显示红色，提示您电量不足。 SD/SSD活动图标...
Page 237: 什么是Slate
录入元数据录入元数据什么是Slate？ Blackmagic摄影机上的LCD屏幕具备多项功能，其中有一项功能叫做Slate，您可使用这项功能轻松将元数据直接录入摄影机。元数据储存在录制的文件中，可从剪辑软件中获取，十分便捷。 Pocket Cinema Camera 第一步：按 “OK” 按钮一次，调出slate界面。第二步：使用方向按钮选择想要更改的文字，然后按 “OK” ，会出现一个屏幕式键盘。使用方向按钮选择想要输入的字母，按 “OK” 依次确认。第三步：输入信息后，选择 “Save” （保存）然后按 “OK” 回到元数据界面。第四步：如果需要自动递增场景或镜头编号，选择相应的自动递增图标，选定后自动递增图标会亮起，此时 Slate 按...
Page 238: 用Thunderbolt进行波形监看
通过Thunderbolt技术将Cinema Camera或Production Camera 4K连接到Mac OS X或Windows电脑时，这两款摄影机可成为强大的波形监看解决方案。 Blackmagic Cinema Camera的Thunderbolt端口始终输出无压缩10-bit 1080p HD视频。 Production Camera 4K可通过SDI输出10-bit 1080p HD或压缩Ultra HD 4K。若要使用Production Camera 4K进行波形监看，请将记录格式设置为HD。 Blackmagic Camera Utility可安装Blackmagic UltraScope软件，用于在录制和播放时进行波形监看。 Blackmagic UltraScope几乎可以监看Cinema Camera和Production Camera 4K所录制视频的所有细节。通过Thunderbolt端口将Cinema Camera或Production Camera 4K连接到电脑。通过Thunderbolt端口使用Blackmagic UltraScope软件提供准确波形监看。...
Page 239: Blackmagic Ultrascope的使用
Blackmagic UltraScope的 “Full Screen” （全屏）视图安装要求若要同时监看两种波形， Blackmagic UltraScope软件对电脑显示器分辨率的最低要求为1280 x 800 像素。若要同时监看6种波形， Blackmagic Design建议使用显示器分辨率为1920 x 1200或1920 x 1080 像素的电脑。请登陆网站www.blackmagicdesign.com上的支持页面获取有关Blackmagic UltraScope系统配置最低要求的详细说明。了解Blackmagic UltraScope的各种监看视图 Blackmagic UltraScope有两种监看视图，您可根据工作流程需要及屏幕分辨率来选择。您可以选择 “Full Screen” （全屏）监看6种波形，或选择 “2-Up” （双联）紧凑视图，任选两种波形进行监看。监看视图可从 “View” （视图）菜单中选择。...
Page 240 摄影机视频输出视图显示对屏幕分辨率的要求 ‚ 全屏视图： 1920 x 1200像素或1920 x 1080像素。如果显示器不支持这两种分辨率，则无法以全屏视图进行监看。 ‚ 双联视图：最低分辨率要求为1280 x 800像素。 Blackmagic UltraScope显示 Blackmagic UltraScope是一款非常实用的软件，它能帮您确保Blackmagic摄影机上的视音频电平保持在正确数值，以便您在后期制作的时候能充分利用数字影像。您可监看的各类波形包括Vectorscope （矢量图）、 RGB Parade （RGB分量）、 Histogram （直方图）以及Audio Metering Display （音频表显示）。 “2-Up” （双联）视图 RGB分量显示...
Page 241 摄影机视频输出矢量图显示矢量图可用于监看Blackmagic摄影机视频信号中色彩的平衡以及饱和度。如果您的视频信号存在大量绿色色偏，那么矢量图中的大部分信息显示将偏向于绿色区域。相反，中性色彩平衡的画面在矢量图中会围绕中心均匀分布。矢量图的中心代表零饱和度。因此图中物体离中心越远，就代表其饱和度越高。例如，如果使用绿屏拍摄用于后期合成，为确保最佳抠像和蒙板效果，您使用的绿屏的颜色需尽可能达到饱和。广播级合法颜色要求色彩饱和度不超出矢量图显示的网格边框。矢量图也可在拍摄现场检查摄影机的白平衡值。当放大某一白色物体使其填满摄影机画面时，矢量图会以群集方式显示信息。正确的白平衡数值会使画面信息围绕中心均匀分布。您可通过调整摄影机白平衡设置观察波形的相应变化。 Vectorscope Display （矢量图显示）直方图显示直方图也可用来查看Blackmagic摄影机信号的限幅、失真以及画面对比度等信息。横坐标代表亮度范围，左侧是黑（即10 bit图像中的0），右侧是白（即10 bit图像中的1023）。聚集在1023刻度附近的画面信息即代表限幅。...
Page 242: 使用Sdi监看
摄影机视频输出使用SDI监看 Blackmagic Cinema Camera支持3G-SDI，可将无压缩10-bit 4:2:2视频输出到各类矩阵、监视器、 SDI采集设备、广播级切换台以及其他SDI设备。 Production Camera 4K支持6G-SDI，因此可用于连接到任何SDI监视器和4K切换台，如ATEM Production Studio 4K。连接到视频切换台有了SDI输出，您可以把摄影机作为电视制作摄影机使用。 SDI输出可直接连接到制作切换台进行工作，也可以连接到ATEM Camera Converters转换成光纤信号，以便传送至几百米外的转播车进行现场制作。如果您选定的记录帧率为25 fps或29.97 fps，并关闭SDI叠加功能，那么SDI将会分别以1080i50和1080i59.94输出。这样您便可以在大多数只支持隔行高清格式的切换台上操作。连接到监视器当无法通过LCD屏幕进行监看的时候， SDI输出监看则显得尤为便捷。比如拍摄鸟瞰镜头、将摄影机安装到摇臂上或车上等情况。通过Cinema Camera或Production Camera 4K上的BNC端口可...
Page 243: 处理Ssd上的文件
后期制作工作流程后期制作工作流程处理SSD上的文件如何从SSD上导入素材片段：第一步：从Cinema Camera或Production Camera 4K中取出SSD。第二步：用eSATA或Thunderbolt硬盘座将SSD挂载到Mac OS X或Windows电脑上。也可使用eSATA转USB 适配线缆直接将SSD连接到电脑上的USB接口上。但是USB2.0的速度并不足以应对实时视频剪辑，因此不推荐此传输方式。第三步：双击打开SSD后，您会看到包含CinemaDNG RAW图片文件的文件夹或QuickTime影片文件。根据您选择的录制格式，您可能会看到不同格式的文件，但是它们都使用相同的文件命名格式。取出摄影机里的SSD，通过eSATA Thunderbolt硬盘座或USB 第四步：现在您只需选中需要从SSD导入的文件，拖动到桌面或者其他硬盘中即可。或者用NLE软件直接从 2.0连接线缆加载到电脑上即可直接开始剪辑。 SSD中读取文件。 SSD上的CinemaDNG RAW文件都是独立将每一帧以DNG图像保存的。这种开放格式便于您在许多软件应用程序上以视频序列方式查看RAW 2.5K图像。第五步：从电脑断开SSD连接前，请务必先在Mac OS X或Windows电脑上安全弹出。处理SD卡上的文件...
Page 244: 素材的剪辑
后期制作工作流程素材的剪辑将素材复制到内置/外接硬盘或者RAID上，再将素材导入编辑软件中便可使用自己喜爱的软件来剪辑素材。您也可以用外接SATA适配器、 SSD硬盘座或连接线缆直接从SD卡或SSD上导入素材。在DaVinci Resolve中使用RAW格式文件 VIDEO DATA 由于CinemaDNG RAW格式的素材最大程度的记录了图像信息，因此看上去像褪色或过曝。要剪辑RAW格式的素材，首先要将它们经过转换，使之看起来和标准视频的外观相仿，或者进行适当调色后再 RAW FILM DATA 对素材进行剪辑。您可以把RAW格式的素材片段导入DaVinci Resolve进行基本转换，然后再使用查找表（LUT）。查找表会进行基本调色营造与标准视频相仿的外观。经过调色的素材一般以ProRes设置导出，在剪辑完成后进入最后调色阶段之前作为代理使用。用DaVinci Resolve转换您的RAW格式素材：第一步：创建一个新项目，将视频分辨率和帧率设置成和RAW格式的视频素材相对应的数值。在这个例子中使用的是1080p格式，帧率为25. 第二步：将CinemaDNG RAW格式的素材导入到媒体池中。第三步：...
Page 245: Final Cut Pro X的使用
后期制作工作流程如果镜头存在曝光过度或颜色问题，请务必检查这些镜头的时间线。当您对时间线中的素材片段都满意之后，便可将素材片段以ProRes导出。如何导出素材片段：第一步：点击 “Deliver” （交付）标签，到 “Easy Setup” （简易设置）菜单下，选择 “Export to Final Cut Pro” （导出到Final Cut Pro）。默认情况会使用预设渲染Apple ProRes 422 (HQ)。第二步：将 “Render Timeline As” （将时间线渲染为）设置成 “Individual Source Clips” （单个源素材）。第三步：...
Page 246: Avid Media Composer的使用
后期制作工作流程 Avid Media Composer的使用若使用Avid Media Composer 7剪辑您的DNxHD素材，需要创建一个和素材视频格式及帧率相对应的新项目。在本例子中，素材均使用DNxHD 1080i59.94摄影机设置。第一步：运行Media Composer，会弹出一个叫 “Select Project” （选择项目）的窗口。点击 “New Project” （新项目）选项。第二步：在 “New Project” （新项目）窗口中为您的项目命名。第三步：到 “Format” （格式）下拉菜单中选择1080i/59.94。第四步：到 “Color Space” （色彩空间）下拉菜单中选择YCbCr 709。第五步：...
Page 247: Autodeck Smoke 2013的使用
后期制作工作流程 Autodeck Smoke 2013的使用若使用Autodesk Smoke 2013剪辑素材，您需要创建一个和素材视频格式、位深度、帧类型以及帧率相对应的新项目。在本例子中，素材均使用ProRes 422 (HQ) 1080p25摄影机设置。第一步：运行Autodesk Smoke 2013后，会显示 “Project and User Settings” （项目和用户设置）窗口。点击项目标题下方的 “New” （新建）按钮。第二步：弹出 “Create New Project” （创建新项目）窗口后，为项目命名。第三步：从分辨率下拉菜单中选择1920x1080 HD 1080。第四步：...
Page 248: Blackmagic Camera Utility
Utility Blackmagic Camera Utility 如何在Mac OS X操作系统下更新摄影机软件下载了Blackmagic Camera Utility软件并解压缩该文件后，打开生成的磁盘镜像并浏览文件内容。运行Blackmagic Camera Installer并按照屏幕上的提示完成安装。如何在Windows操作系统下更新摄影机软件下载了Blackmagic Camera Utility软件并解压缩该文件后，您会看到一个名为Blackmagic Camera Utility 的文件夹，里面有PDF版操作手册以及Blackmagic Camera Utility软件安装程序。双击该安装程序，并按照屏幕上的提示完成安装。如何更新摄影机软件在电脑上安装了最新版Blackmagic Camera Utility后，用USB线缆将电脑和摄影机连接。若使用Pocket Cinema Camera，迷你USB2.0端口位于电池仓内。若使用Cinema Camera和Production Camera 4K，...
Page 249 安装配件安装配件腕带 Pocket Cinema Camera配有腕带，以便您无论身在何处都能将它随身携带。首先将腕带绳套的一端穿过位于摄影机身LCD屏幕右下方的带扣中并抽出，再将腕带穿进绳套，拉紧便可固定。遮光罩 Cinema Camera和Production Camera 4K配有可拆卸遮光罩，在明亮条件下使用可防止LCD屏幕反光， Pocket Cinema Camera的腕带。时刻保证最清晰观看效果。将遮光罩锁定卡舌对准摄影机身，轻推卡舌直至其锁定。方法一. 拆下遮光罩有以下两种方法：方法一：拿住遮光罩顶部中间部分，轻轻地将其拉出，确保两边锁定卡舌均匀释放。方法二：用大拇指向外均匀轻按两边地锁定卡舌，将遮光罩拉出。切勿只拉出单边锁定卡舌，以防将其损坏。方法二背带 Cinema Camera和Production Camera 4K配有摄影机背带，以便您无论身在何处都能将它随身携带。将背带的前部穿过位于摄影机顶部的金属背带环，...
Page 250 安装配件摄影机螳螂臂该款螳螂臂可根据需要购买，它适用于Cinema Camera和Production Camera 4K。如果在拍摄时需要快速移动，这款螳螂臂可帮助您确保捕捉到每个动作细节的同时保持镜头的平稳！找到位于摄影机机身外部的¼英寸螺纹，插入定位销，将螳螂臂锁定在摄影机上。...
Page 251 检查当前软件版本若要检查您摄影机当前安装的Blackmagic Camera Utility软件版本，请打开About Blackmagic Camera Utility窗口。 ‚ 在Mac OS X操作系统下，打开 “应用程序” 文件夹中的 “Blackmagic Camera Utility” ，在 “应用程序” 菜单中选择 “About Blackmagic Camera Utility” 查看当前软件版本。 ‚ 在Windows操作系统下，打开 “开始菜单” 或 “开始画面” 中的 “Blackmagic Camera Utility” ，点击 “Help” （帮助）并选择 “About Blackmagic Camera Utility” 查看当前软件版本。...
Page 252 帮助更换风扇 Cinema Camera和Production Camera 4K都带有冷却风扇。如果您发现风扇不能正常工作或风扇发出异响，请关闭摄影机并联系Blackmagic Design Support订购新风扇。请务必使用防静电带以免拆开机身时损坏摄影机。如何更换风扇：第一步：关闭摄影机并拔出外接线缆。第二步：将摄影机倒置于桌上，使其三脚架孔朝上，触摸屏朝您。请找到标有 “Fan” （风扇）字样的金属板，风扇模块就安装于该金属板内部。用一号十字头螺丝刀卸下该金属面板上的螺丝。由于使用了螺纹锁固剂，因此需要用力旋开螺丝。卸下螺丝后请妥善安放，以便再次使用。第三步：将风扇模块从摄影机身中轻轻取出，切勿拉扯连接到机身内部的电线。若不慎拉扯到这些电线可能会使摄影机身内部电线脱落，如遇此类情况，只有Blackmagic Design服务中心的人员才能维修。第四步：找到风扇附近的白色塑料插式连接头，用双手拔开连接头以防连接到摄影机内部的电线受到拉扯。...
Page 253 保修保修 12个月有限保修 Blackmagic Design保证本产品自购买本产品之日起12个月内不会有材料和工艺上的缺陷。若本产品在保修期内出现质量问题， Blackmagic Design可选择为产品提供免费修理或更换零部件，或者更换缺陷产品。为确保消费者有权享受本保修条款中的服务，如遇产品质量问题请务必在保修期内联系Blackmagic Design并妥善安排保修事宜。消费者应将缺陷产品包装并运送到Blackmagic Design的指定服务中心进行维修，运费由消费者承担并预先支付。若消费者因任何原因退货，所有运费、保险费、关税等各项税务以及其他费用均由消费者承担。本保修条款不适用于任何因使用、维护不当或保养不周造成的缺陷、故障或损坏。根据本保修服务， Blackmagic Design的保修服务范围不包括以下内容： 1. 对由非Blackmagic Design专门人员进行的安装、维修或保养所造成的损坏进行维修， 2. 对因使用不当或连接到不兼容设备所造成的损坏进行维修， 3. 对因使用了非Blackmagic Design生产的零部件所导致的损坏或故障进行维修，及 4. 对经过改装或和其他产品进行组装的产品进行保养维修...
Page 254 설치 및 사용 설명서 Blackmagic Cameras Mac OS X ™ 한국어 Windows ™ 2014 7 월...
Page 255 환영합니다 Blackmagic Camera 를 구매해 주셔서 감사합니다 . 저희는 모든 형태의 워크플로우에 대응할 수 있는 세가지 모델의 카메라를 완성하기 위해 지금까지 노력해왔습니다 . 새로운 Pocket Cinema Camera 는 13 스탑의 다이나믹 레인지를 탑재한 슈퍼 16 디지털 필름 카메라로 어디든 휴대할...
Page 256 목차 Blackmagic Cameras 시작하기 메타데이터 입력 Blackmagic Camera 제품 소개 슬레이트 (Slate) 란 ? 렌즈 장착하기 카메라의 비디오 출력 카메라 전원 켜기 Thunderbolt 를 통한 파형 모니터링 SD 카드 삽입하기 Blackmagic UltraScope 사용 SSD 삽입하기 SDI 를 사용한 모니터링 레코딩 하기...
Page 257: 시작하기
시작하기 시작하기 Blackmagic Camera 제품 소개 IRIS FOCUS Blackmagic Pocket Cinema Camera 기능 1. 레코드 버튼 이 버튼을 누르면 SD 카드에 클립이 녹화됩니다 . 262 페이지 참조 . MENU 2. 트랜스포트 제어 클립을 재생 , 건너 뛰기 , 셔틀하는 버튼입니다 . 263 페이지 참조 .
Page 258 시작하기 Blackmagic Cinema Camera 및 Production Camera 4K 기능 1. 레코드 버튼 SSD 에 클립 레코딩 . 262 페이지 참조 . 2. IRIS 버튼 IRIS 버튼은 EF Cinema Camera 와 Production Camera 4K 의 조리개를 전자식으로 제어합니다 . 되감기와 빨리 감기 버튼으로 렌즈의 조리개를 조정합니다 . 277 페이지 참조 . 3.
Page 259: 렌즈 장착하기
렌즈를 장착하고 카메라를 켜기만하면 Blackmagic Camera 의 사용 준비가 완성됩니다 . 카메라의 잠금 버튼을 누르고 커버를 시계 반대 방향으로 돌리면 렌즈 마운트의 커버를 쉽게 분리할 수 있습니다 . Blackmagic Camera 에 렌즈를 장착 및 분리하기 전에 , 항상 카메라 전원을 꺼주시기 바랍니다 .
Page 260 시작하기 Cinema Camera & Production Camera 4K Cinema Camera 와 Production Camera 4K 에는 배터리가 내장되어 있어 , 함께 제공되는 전원 어댑터를 사용하여 충전합니다 . 카메라를 외부 전원 장치에 연결한 상태에서도 충전 및 운용할 수 있으며 , 전원 장치를 전환해도 카메라 작동에 영향을 주지 않습니다 . USB 연결로도...
Page 261: Sd 카드 삽입하기
시작하기 SD 카드 삽입하기 SDXC 또는 SDHC 카드를 Blackmagic Pocket Cinema Camera 에 삽입할 수 있습니다 . : 1 단계 . 카메라 하단의 열림 장치를 렌즈 방향으로 밀어서 열면 배터리 터미널이 보입니다 . 2 단계 . SD 카드의 금속 부분을 렌즈방향으로 향하게 한 뒤 SD 카드가 제대로 장착될 때 까지 밀어 넣습니다...
Page 262: 레코딩 하기
시작하기 레코딩 하기 카메라의 REC 버튼을 누르면 레코딩이 시작됩니다 . REC 버튼을 다시 누르면 레코딩이 멈춥니다 . 촬영 포맷을 선택합니다 . Blackmagic 카메라는 사용하는 모델에 따라서 몇 가지 다른 종류의 포맷으로 레코딩할 수 있습니다 . 본인의 워크플로우에 가장 적합한 포맷을 선택하기 위해서 시험 사용을 해볼 수 있습니다 . Blackmagic Pocket Blackmagic Cinema Camera Blackmagic Production...
Page 263: 클립 재생하기
재생 버튼을 누르는 즉시 클립이 재생되어 LCD 또는 HDMI/SDI 출력에 연결된 화면에 비디오가 나타납니다 . 되감기 또는 빨리 감기 버튼을 누르고 있으면 클립이 뒤로 또는 앞으로 빠르게 Blackmagic Camera 로 방금 촬영한 영상을 확인 하려면 트랜스포트 컨트롤의 재생 버튼을 누르기만 하면 됩니다 .
Page 264: Ssd 에 관하여
SSD에 관하여 SSD 에 관하여 Fast SSD 선택하기 높은 데이터 전송률을 가진 비디오를 촬영할 경우 , 사용하려는 SSD 의 종류를 신중하게 결정해야 합니다 . 왜냐하면 몇몇 SSD 는 제조사가 주장하는 속도보다 최대 50% 나 느린 쓰기 속도를 가지기 때문입니다 . SSD 사양에서 비디오를 다룰 수 있다고 하더라도 실제로는 실시간 비디오 촬영을 위한 속도를...
Page 265: 레코딩을 위한 Ssd 준비하기
SSD 에 관하여 레코딩을 위한 SSD 준비하기 Cinema Camera 및 Production Camera 4K 에서 사용하는 SSD 는 반드시 HFS+ 또는 exFAT 으로 포맷해야 합니다 . 이러한 디스크 포맷은 긴 클립을 하나의 파일에 저장할 수 있습니다 . HFS+ 은 또한 Mac OS 확장 포맷으로도 알려져 있습니다 . 이 포맷은 " 저널링 " 을 지원하므로 권장됩니다 . 하드웨어...
Page 266 개의 비디오 스트림을 다룰 수 있는 지를 보여줍니다 . Disk Speed Test 는 Blackmagic Cinema Camera 및 Production Camera 4K 와 함께 제공되는 Blackmagic Camera Software Utility 에 포함되어 있습니다 . Blackmagic Camera Software Utility 는 또한 저희 웹사이트에서 무료로 다운로드할 수 있습니다 .
Page 267: Sd 카드에 관하여
SD 카드에 관하여 SD 카드에 관하여 레코딩을 위한 SD 카드 준비하기 Blackmagic Pocket Cinema Camera 에서 사용되는 SD 카드는 반드시 HFS+ 또는 exFAT 으로 포맷 되어야 합니다 . 이러한 디스크 포맷은 긴 클립을 하나의 파일에 저장할 수 있습니다 . exFAT 은 Windows 와 Mac OS X 컴퓨터에서...
Page 268: 연결
연결 연결 Blackmagic Pocket Cinema Camera LANC 원격 제어 카메라에 탑재된 LANC 단자를 사용하여 촬영의 시작 및 정지를 제어할 수 있으며 , 호환 렌즈를 사용할 경우 렌즈의 포커스 및 조리개를 조정할 수 있습니다 . 2.5mm 크기의 스테레오 단자이며 표준 LANC 프로토콜을 사용합니다 . 헤드폰...
Page 269: Blackmagic Cinema Camera 및 Production Camera 4K
연결 Blackmagic Cinema Camera 및 Production Camera 4K LANC 원격 제어 카메라에 탑재된 LANC 단자를 사용하여 촬영의 시작 및 정지를 제어할 수 있으며 , 호환 렌즈를 사용할 경우 렌즈의 포커스 및 조리개를 조정할 수 있습니다 . 2.5mm 크기의 스테레오 단자이며 표준 LANC 프로토콜을 사용합니다 . 헤드폰...
Page 270: 설정
화면에 나타나는 키보드를 사용하여 카메라 ID 를 변경할 수 있습니다 . 장기간 동안 Blackmagic Camera 를 보관하는 경우 시간을 다시 설정 해야 할 수도 있습니다 . 촬영 전에 항상 시간과 날짜를 확인하는 것이 좋습니다 . USB 로 카메라를 컴퓨터에 연결한 뒤...
Page 271 메뉴의 화살표를 사용하여 ISO 설정을 조절하세요 . White Balance 카메라 설정 화면 Blackmagic Camera 는 6 가지의 화이트 밸런스 프리셋을 제공하므로 다양한 색 온도 환경에 맞는 선택을 할 수 있습니다 . ‚ 3200K 의 텅스텐 조명 ‚ 4500K 의 형광등 조명...
Page 272: 오디오 설정 (Audio Settings)
설정 오디오 설정 (Audio Settings) Blackmagic Camera 에서 오디오 입력 및 오디오 모니터링 설정을 변경하려면 , MENU 버튼을 누른 후 , 화면 왼쪽에 위치한 마이크 아이콘을 선택하세요 . Microphone Input 마이크 입력은 내장 마이크로 녹음되는 음량 수준을 조절할 수 있습니다 . 오디오 슬라이더를...
Page 273: 레코더 설정 (Recorder Settings)
설정 레코더 설정 (Recorder Settings) 레코딩 설정에서 SD 카드 또는 SSD 에 녹화할 비디오 포맷을 설정할 수 있습니다 . MENU 버튼을 누르고 REC 아이콘을 선택하면 레코더 설정 메뉴에 접속할 수 있습니다 . Recording Format Pocket Cinema Camera 좌 / 우 화살표 버튼을 사용하여 ProRes HQ, ProRes 422, ProRes LT, ProRes Proxy, RAW 레코딩 포맷...
Page 274 설정 프레임 레이트 Blackmagic Camera 는 일반 필름 및 비디오 프레임 레이트를 위해 5 종류의 프레임 레이트를 제공합니다 . : 23.98 fps, 24 fps, 25 fps, 29.97 fps, 30 fps. 메뉴의 화살표 아이콘을 사용하여 프레임 레이트를 설정하세요 . Time Lapse Interval 다음과...
Page 275: 파일명 표준화
설정 파일명 표준화 Pocket Cinema Camera Pocket Cinema Camera 는 비디오 녹화시 생성되는 파일에 다음과 같은 파일명을 사용합니다 . [Camera ID]_[Reel Number]_[yyyy-mm--dd]_[hhmm]_C[Clip number].mov 다음 표는 LCD 에 실제로 나타나는 파일명의 예입니다 . BMC01_1_2012-08-08_1631_C0002.mov QuickTime Movie Filename BMC01_1_2012-08-08_1631_C0002.mov Camera ID BMC01_1_2012-08-08_1631_C0002.mov Reel Number BMC01_1_2012-08-08_1631_C0002.mov Date (2012 Aug 08)
Page 276: 화면 설정
설정 화면 설정 LCD 화면 설정을 변경하기 위해서는 MENU 버튼을 누른 뒤 TV 아이콘을 선택합니다 . Dynamic Range 촬영을 하면서 LCD 로 녹화한 영상을 볼 수 있습니다 . Video 또는 Film 중에서 LCD 의 다이나믹 레인지를 설정할 수 있습니다 . LCD 의...
Page 277: 설정 변경 (Adjusting Settings)
설정 설정 변경 (Adjusting Settings) IRIS FOCUS Blackmagic Pocket Cinema Camera, Cinema Camera EF, Production Camera 4K 는 전자 렌즈 컨트롤을 지원하므로 조리개 및 자동 초점과 같은 카메라 렌즈를 조정할 수 있습니다 . Cinema Camera MFT 는 전자 제어가 아닌 수동 렌즈를 사용하는 수동 렌즈 마운트를 지원합니다 . 포커스 피킹 기능은...
Page 278: 상태 스트립
설정 이미지 안정 장치 Pocket Cinema Camera, Cinema Camera EF, Pocket Cinema Camera 4K 는 다양한 액티브 렌즈에서 사용 가능한 이미지 안정 장치 기능 (IS) 을 지원합니다 . Stabilizer 스위치를 ON 으로 설정하기만 하면 이 기능을 사용할 수 있습니다 . 사용하려는 렌즈에 이미지 안정 장치 스위치가 탑재되어있는 경우 , 이 모드를...
Page 279: 메타데이터 입력
메타데이터 입력 메타데이터 입력 슬레이트 (Slate) 란 ? Blackmagic 카메라의 LCD 에는 다양한 기능이 탑재되어 있습니다 . 그 중 하나가 슬레이트 기능으로 메타데이터를 직접 카메라에 손쉽게 로깅하는것 입니다 . 촬영한 파일에 저장되어 있는 메타데이터는 편집 소프트웨어서 쉽게 불러올 수 있습니다 . Pocket Cinema Camera 1 단계...
Page 280: 카메라의 비디오 출력
4K 를 출력해냅니다 . Production Camera 4K 를 사용하여 파형 모니터링을 하려면 레코딩 포맷을 HD 로 설정하세요 . Blackmagic Camera Utility 와 함께 설치되는 Blackmagic UltraScope 소프트웨어를 사용하면 촬영 및 녹화 영상 재생 시 에도 카메라 파형을 모니터링 할 수 있습니다 . Blackmagic UltraScope 에서 Cinema Camera 또는...
Page 281: Blackmagic Ultrascope 사용
1280x 800 픽셀의 해상도를 가진 컴퓨터 화면을 요구합니다 . Blackmagic Design 은 1920 x 1200 또는 1920 x 1080 픽셀의 해상도를 가진 컴퓨터 화면을 사용하여 6 개의 스코프를 동시에 사용하도록 권장합니다 . www.blackmagicdesign.com/kr 고객 지원 페이지에서 Blackmagic UltraScope 를 위한 최소 시스템 요구 사항의 최신 전체 목록을 참조하세요 . Blackmagic UltraScope 보기...
Page 282 카메라의 비디오 출력 화면 보기에서 요구되는 화면 해상도 ‚ 전체 화면 보기 : 1920 x 1200 픽셀 또는 1920 x 1080 픽셀 . 사용하는 모니터가 이 해상도를 지원하지 않는 경우 , 전체 화면 보기를 사용할 수 없습니다 . ‚ 2-up 보기 : 최소 1280 x 800 픽셀의 해상도 . Blackmagic UltraScope 디스플레이...
Page 283 오디오 미터링 표시 히스토그램 표시 오디오 미터링 표시는 Blackmagic Camera 의 비디오 신호에 임베드된 오디오 수준을 나타냅니다 . 2 채널의 임베디드 오디오는 dBFS 또는 VU 포맷으로 표시됩니다 . dBFS 는 본래 전체 디지털 오디오 신호를 측정하기 위한 것으로 현대 디지털 기기에서 일반적으로 사용됩니다 . 신호의 평균 레벨을...
Page 284: Sdi 를 사용한 모니터링
카메라의 비디오 출력 SDI 를 사용한 모니터링 Blackmagic Cinema Camera 는 3G-SDI 를 지원하므로 무압축 10 비트 4:2:2 비디오를 라우터 , 모니터 , SDI 캡쳐 장비 , 방송용 스위처 및 그 외 SDI 장비에 출력해낼 수 있습니다 . 6G-SDI 를 지원하는 Production Camera 4K 는 모든 SDI 모니터뿐만 아니라 ATEM Production Studio4K 와...
Page 285: 포스트 프로덕션 워크플로우
포스트 프로덕션 워크플로우 포스트 프로덕션 워크플로우 SSD 파일 작업 SSD 에서 클립 불러오기 : 1 단계 . Cinema Camera 또는 Production Camera 4K 에서 SSD 를 꺼냅니다 . 2 단계 . eSATA 및 Thunderbolt 도크를 사용하여 SSD 를 Mac OS X 또는 Windows 컴퓨터에 연결합니다...
Page 286: 클립 편집
포스트 프로덕션 워크플로우 클립 편집 원하는 편집 소프트웨어를 사용하여 클립을 편집하려면 , 내장 / 외장 드라이버 또는 RAID 에 클립을 복사한 뒤 소프트웨어에서 클립을 불러옵니다 . 다른 방법으로는 외장 SATA 어댑터 , SSD 도크 또는 도킹 케이블을 사용하여 SD 카드 또는 SSD 에서 직접 클립을 불러올 수 있습니다 . DaVinci Resolve 에서...
Page 287: Final Cut Pro X 사용
포스트 프로덕션 워크플로우 촬영 샷에 과다한 노출 및 컬러 문제가 발생하지 않았는지 알기위해 타임라인에서 빠르게 확인하세요 . 타임라인상에 나타난 클립에 만족하면 , ProRes 에 클립을 보낼 준비가 완료됩니다 . 클립 보내기 : 1 단계 . [Deliver] 탭을 클릭하고 , [Easy Setup] 메뉴에서 [Export] 를 [Final Cut Pro] 로 설정하세요 . 이 설정을...
Page 288: Avid Media Composer 사용
포스트 프로덕션 워크플로우 Avid Media Composer 사용 Avid Media Composer 7 에서 DNxHD 클립을 편집하려면 , 클립의 영상 포맷과 프레임 레이트에 맞는 프로젝트를 새로 생성하세요 . 카메라 설정에서 클립을 DNxHD 1080i59.94 로 설정한 것을 예로 듭니다 . 1 단계 . Media Composer 를...
Page 289: Autodesk Smoke 2013 사용
포스트 프로덕션 워크플로우 Autodesk Smoke 2013 사용 Autodesk Smoke 2013 을 사용하여 클립을 편집하려면 클립의 영상 포맷 , 비트 심도 , 프레임 타입 , 프레임 레이트에 맞는 새로운 프로젝트를 생성하세요 . 카메라 설정에서 클립을 ProRes 422 (HQ) 1080p25 로 설정한 것을 예로 듭니다 . 1 단계...
Page 290: Blackmagic Camera Utility
Windows 에 카메라 소프트웨어 설치하기 Blackmagic Camera Utility 소프트웨어를 다운로드한 뒤 파일의 압축을 해제합니다 . Blackmagic Camera Utility 폴더에 PDF 설명서와 Blackmagic Camera Utility 설치 프로그램이 있는 것을 볼 수 있습니다 . 설치 프로그램을 더블 클릭하면 바로 설치가 실행됩니다 .
Page 291: 악세사리 장착
악세사리 장착 악세사리 장착 손목 끈 Pocket Cinema Camera 와 함께 제공되는 손목 끈은 이동 시에 사용하면 카메라를 더욱 편리하게 휴대할 수 있습니다 . 끈을 장착하려면 , 카메라 LCD 우측 하단에 위치한 고리에 끈을 통과시켜 끝 부분을 다시 끈 사이로 집어넣은...
Page 292 악세사리 장착 카메라 핸들 Cinema Camera 및 Production Camera 4K 옵션용 핸들은 카메라를 들고 빠르게 움직이면서 촬영할 수 있도록 해줍니다 . 핸들을 사용하면 안정적으로 촬영할 수 있으며 액션 장면을 놓치지 않고 포착할 수 있습니다 . 카메라 하단에 위치한 1/4 인치 나사홈에 핸들을 놓고 가이드 핀으로 고정 시키면 핸들 설치가 완료됩니다...
Page 293 어떤 버전의 Blackmagic Camera Utility 소프트웨어가 설치 되었는지를 확인하려면 Blackmagic Camera Utility 창을 열어주세요 . ‚ Mac OS X 에서는 어플리케이션 폴더에 있는 Blackmagic Camera Utility 를 실행합니다 . 어플리케이션 메뉴에서 About Blackmagic Camera 를 선택하고 버전을 확인하십시오 . ‚ Windows 에서는 시작 메뉴 또는 시작 스크린에서 Blackmagic Camera Utility 를 실행합니다 .
Page 294 지원 팬 교체 Cinema Camera 와 Production Camera 4K 에는 냉각 팬이 장착되어 있습니다 . 팬에 결함이 생기거나 소음이 나는 경우 , 카메라 전원을 끄고 Blackmagic Design 고객 지원에 교체 팬을 주문하세요 . 팬을 교체하는 동안 카메라 손상을 막기 위해 정전기 방지 스트랩을 사용해야 합니다 . 팬...
Page 295 보증 보증 12 개월 제한 품질 보증 Blackmagic Design 은 본 제품의 부품 및 제조에 어떠한 결함도 없음을 제품 구매일로부터 12 개월 동안 보증합니다 . 보증 기간 내에 결함이 발견될 경우 , Blackmagic Design 은 당사의 결정에 따라 무상 수리 또는 새로운 제품으로 교환하는 서비스를 제공합니다 . 구매...

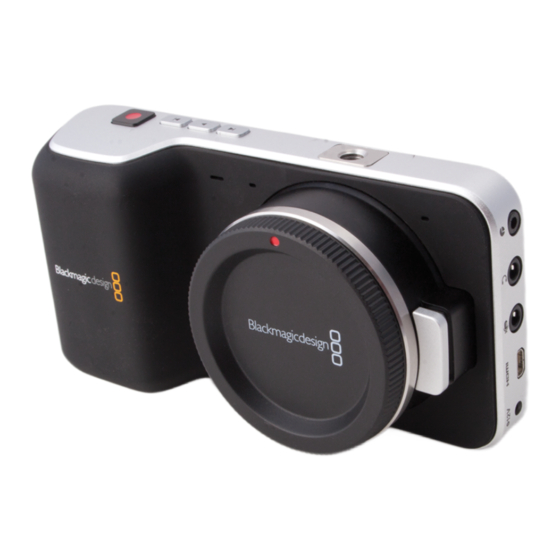

Blackmagicdesign Blackmagic Camera Installation And Operation Manual

Available languages

Quick Links

Chapters

Need help?

Questions and answers

Related Manuals for Blackmagicdesign Blackmagic Camera

Summary of Contents for Blackmagicdesign Blackmagic Camera
