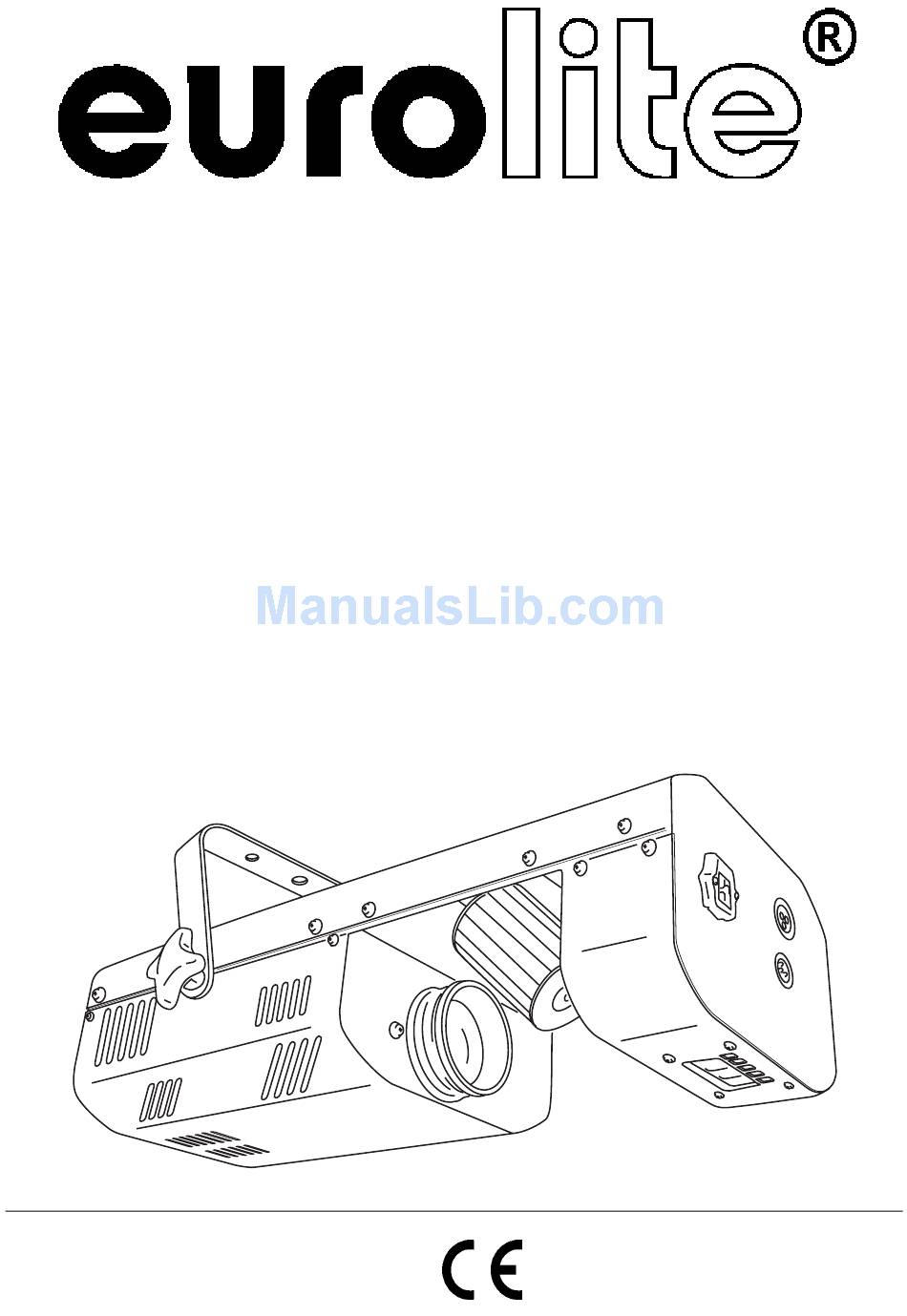

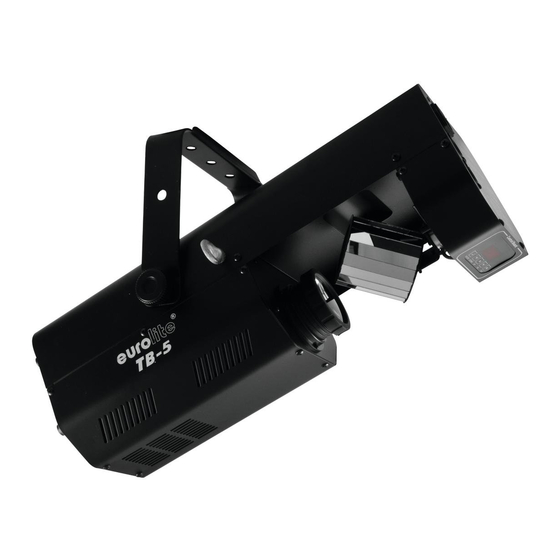

    BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO TB-5 DMX-Barrel-Effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos. Prohibida toda reproducción.
  • Page 2: Table Of Contents

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Lampeninstallation/Lampenwechsel ......................8 Lampenjustierung............................9 Überkopfmontage............................10 Master/Slave-Betrieb............................ 11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........11 Anschluss ans Netz............................
  • Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/56 51785835_V_1_3.DOC...
  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE TB-5 entschieden haben. Sie haben hiermit ein lei- stungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den TB-5 aus der Verpackung.
  • Page 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
  • Page 6: Bestimmungsgemäße Verwendung

    Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG...
  • Page 7: Gerätebeschreibung

    Die maximale Umgebungstemperatur t = 45° C darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.
  • Page 8: Installation

    (1) Hängebügel (2) Feststellschraube (3) Fangsicherung (4) Objektivlinse/Fokus (5) Spiegelwalze (6) Gehäuse (7) Gehäuseschrauben (8) Netzanschluss (9) Sicherungshalter (10) DMX-Ausgangsbuchse (11) DMX-Eingangsbuchse (12) Control Board (13) Empfindlichkeitsregler (14) Lüftungsschlitze (15) Enter-Taste (16) Down-Taste (17) Up-Taste (18) No-Taste (19) Yes-Taste (20) Display (21) Kontroll-LED INSTALLATION Lampeninstallation/Lampenwechsel...
  • Page 9: Lampenjustierung

    Die verwendete Lampe erreicht Temperaturen von bis zu 600° C. Vor dem Wechseln der Lampe diese unbedingt erst abkühlen lassen (ca. 5 Minuten) und das Gerät allpolig von der Netzspannung trennen (Netzstecker ziehen). Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hin- weise des Lampenherstellers.
  • Page 10: Überkopfmontage

    Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN 15560 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
  • Page 11: Master/Slave-Betrieb

    vewendet werden. Hängen Sie das Sicherheitsfangseil in der dafür vorgesehenen Fangsicherung ein und führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest. Der maximaler Fallabstand darf 20 cm nicht überschreiten. Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden.
  • Page 12: Anschluss Ans Netz

    Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen.
  • Page 13: Stand Alone-Betrieb

    Stand Alone-Betrieb Der TB-5 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Dank des eingebauten Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch den Raum geworfen. Trennen Sie dazu den TB-5 vom Controller und stellen Sie "Sound-controlled Program-Run" (F4 – y) oder "Program-Run"...
  • Page 14 Steuerkanal 2 - Walzenrotation DMX-Wert Eigenschaft Keine Rotation 6-120 Rotation rechts herum 121-140 Keine Rotation 141-255 Rotation links herum Steuerkanal 3 - Farbrad Lineare Farbänderung gemäß der Bewegung des Reglers. Sie können den Farbwechsler an jeder gewünschten Position anhalten. DMX-Wert Eigenschaft Weiß...
  • Page 15: Reinigung Und Wartung

    Steuerkanal 5 - Dimmerintensität DMX-Wert Eigenschaft 0-255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
  • Page 16: Sicherungswechsel

    OMNILUX EVC 24V/250W G-6,35 300h Best.-Nr. 88290005 OSRAM 64657HLX EVC M33 24V/250W G-6,35 Best.-Nr. 88290010 Empfohlene Controller: EUROLITE DMX Scan Control 192 Kanal Best.-Nr. 70064525 Wizard-1024 DMX-Software + Interface Best.-Nr. 51860110 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
  • Page 17: Introduction

    - pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE TB-5. You will see you have acquired a powerful and versatile device. Unpack your TB-5.
  • Page 18 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
  • Page 19: Operating Determinations

    HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 220-250 V, 50 Hz and was designed for indoor use only.
  • Page 20: Description Of The Device

    Please use the original packaging if the device is to be transported. Please consider that unauthorized modifications on the device are forbidden due to safety reasons! Never remove the serial barcode from the device as this would make the guarantee void. If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void.
  • Page 21: Installation

    (1) Mounting bracket (2) Fixation screw (3) Safety eyelet (4) Objective-lens/Focus (5) Mirrored cylinder (6) Housing cover (7) Housing screws (8) DMX-Out socket (9) DMX-In socket (10) Power supply (11) Fuseholder (12) Control Board (13) Sensitivity-control (14) Venting slots (15) Enter-button (16) Down-button (17) Up-button (18) No-button...
  • Page 22: Lamp Adjustment

    During the operation, the lamp reaches temperatures of up to 600° C. Before replacing the lamp, unplug mains lead and let the lamp cool down (approx. 5 minutes). During the installation do not touch the glass-bulbs bare-handed! Please follow the lamp manufacturer's notes! Do not install lamps with a higher wattage! Lamps with a higher wattage generate temperatures the device was not designed for.
  • Page 23: Master/Slave-Operation

    When rigging, derigging or servicing the device staying in the area below the installation place, on bridges, under high working places and other endangered areas is forbidden. The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time.
  • Page 24: Dmx-512 Connection / Connection Between Fixtures

    On the rear panel of the TB-5 you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices. Choose the device which is to control the effects. This device then works as master-device and controls all other slave-devices, which are to be connected to the master-device via a balanced microphone lead.
  • Page 25: Connection With The Mains

    Building a serial DMX-chain: Connect the DMX-output of the first fixture in the DMX-chain with the DMX-input of the next fixture. Always connect one output with the input of the next fixture until all fixtures are connected. Ω Caution: At the last fixture, the DMX-cable has to be terminated with a terminator. Solder a 120 resistor between Signal (–) and Signal (+) into a 3-pin XLR-plug and plug it in the DMX-output of the last fixture.
  • Page 26: Dmx-Protocol

    For address setting, press the Up/Down-buttons until the display shows "A001" and set the desired address via the Up/Down-buttons. Controlling: After having addressed all TB-5, you may now start operating these via your lighting controller. Note: After switching on, the TB-5 will automatically detect whether DMX 512 data is received or not. If the data is received, the control LED flashes.
  • Page 27: Cleaning And Maintenance

    Control channel 4 - Gobo-wheel, gobo-shake DMX-value Feature Blackout 6-31 Strobe-effect 32-41 Open 42-52 Gobo 1 53-63 Gobo 2 64-73 Gobo 3 74-84 Gobo 4 85-95 Gobo 5 96-105 Gobo 6 106-116 Gobo 7 117-127 Gobo 8 128-137 Gobo 9 138-147 No function 148-155...
  • Page 28: Replacing The Fuse

    We recommend a frequent cleaning of the device. Please use a moist, lint-free cloth. Never use alcohol or solvents! CAUTION! The lens has to be replaced when it is obviously damaged, so that its function is impaired, e. g. due to cracks or deep scratches! The objective lens will require weekly cleaning as smoke-fluid tends to building up residues, reducing the light-output very quickly.
  • Page 29: Technical Specifications

    OMNILUX EVC 24V/250W G-6,35 300h No. 88290005 OSRAM 64657HLX EVC M33 24V/250W G-6,35 No. 88290010 Recommended controllers: EUROLITE DMX Scan Control 192 Kanal No. 70064525 Wizard-1024 DMX-Software + Interface No. 51860110 Please note: Every information is subject to change without prior notice. 02.07.2004 ©...
  • Page 30: Introduction

    - transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE TB-5. Vous êtes en possession d'un effet lumineux puissant aux possibilités multiples. Sortez le TB-5 de son emballage.
  • Page 31 L'appareil ne devrait pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport.
  • Page 32: Emploi Selon Les Prescriptions

    Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil. Attention: L’appareil produit des témperatures excessives! Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules.
  • Page 33: Description De L'appareil

    Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée. Il faut toujours fixer le projecteur avec une élingue de sécurité appropriée. La maximale température ambiante t = 45°...
  • Page 34: Aperçue Des Parties

    Aperçue des parties (1) Lyre de fixation (2) Vis de la lyre (3) Objectif/Foyer (4) Oeillet de sécurité (5) Miroir cylindrique (6) Boîtier (7) Vis de boîtier (8) Sortie DMX (9) Entrée DMX (10) Alimentation (11) Porte-fusible (12) Unité de contrôle (13) Régulateur de sénsibilité...
  • Page 35: Installation

    (15) Touche Enter (16) Touche Down (17) Touche Up (18) Touche No (19) Touche Yes (20) Affichage (21) DEL de contrôle INSTALLATION Installer/Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe EHJ 24 V/250 W G-6,35 .
  • Page 36: Ajustage De La Lampe

    Ajustage de la lampe Le porte-lampe de l’appareil est ajusté à l‘usine. Comme les lampes à utiliser diffèrent d’un fabricant à l’autre, il pourrait devenir nécessaire de procéder à un nouveau ajustage de la position du porte-lampe. Allumez la lampe, ajustez l'intensité du dimmeur à 100 % et focussez le rayon de lumière sur une surface plane (mur).
  • Page 37: Opération Master/Slave

    IMPORTANT! LE MONTAGE PAR DESSUS DE LA TETE EXIGE UN HAUT NIVEAU D‘EXPERIENCE. Ceci comprend (mais n’est pas limitée seulement) des calculations pour la définition de la capacité de charge, le matériel d’installation utilisé et des inspections de sécurité régulières du matériel utilisé et du l'appareil. N’essayez jamais à...
  • Page 38: Connexions Au Contrôleur Dmx-512 / Raccord Projecteur - Projecteur

    Choississez le mode Master pour l'appareil master (F6 – yes). Vous pouvez connecter plusieurs appareils slave. Connexions au contrôleur DMX-512 / raccord projecteur - projecteur Faites attention que les câbles n'ont pas de contact entre eux. Il se peut autrement que les appareil ne fonctionneront pas correctement.
  • Page 39: Alimentation

    Attention: Au projecteur ulterieur, le câble DMX doit être obturé par une résistance de termination. Braser Ω une résistance de 120 sur la prise XLR entre Data (-) et Data (+) et l’attacher dans la sortie DMX du projecteur ultérieur. Alimentation Branchez l’appareil avec le câble d'alimentación inclus.
  • Page 40: Protocôle Dmx

    Attention: Après avoir mis le TB-5 sous tension, le projecteur reconaîtra s'il recoit des signaux DMX-512 ou non. S' il y a de signaux DMX à la douille entrée DMX, la DEL de contrôle clignote. S' il n'y a pas de signaux DMX à la douille entrée DMX, la DEL de contrôle est allumée permanente.
  • Page 41: Nettoyage Et Maintenance

    Canal de contrôle 4 - Roue de gobos, gobo shake Valeur DMX Caractéristique Blackout 6-31 Effet stroboscopique 32-41 Ouvert 42-52 Gobo 1 53-63 Gobo 2 64-73 Gobo 3 74-84 Gobo 4 85-95 Gobo 5 96-105 Gobo 6 106-116 Gobo 7 117-127 Gobo 8 128-137...
  • Page 42: Remplacer Le Fusible

    L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage, utilisez un torchon non pelucheux humide. Ne pas utiliser un aucun cas de l’alcool ou des détergents pour le nettoyage. ATTENTION! La lentille endommagée doit être remplacée pour que la qualité du rayon ne soit pas amoindrie par les fissures ou rayures éventuelles! La lentille d’objectif doit être nettoyée toutes les semaines, car des résidus de liquide de brouillard se déposent rapidement.
  • Page 43: Caractéristiques Techniques

    N° d'art. 88290005 OSRAM 64657HLX EVC M33 24V/250W G-6,35 N° d'art. 88290010 Contrôleurs recommandés: EUROLITE DMX Scan Control 192 Kanal N° d'art. 70064525 Wizard-1024 DMX-Software + Interface N° d'art. 51860110 Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans préavis.
  • Page 44: Introducción

    -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE TB-5. Verá que ha adquirido un aparato potente y versátil. Desembale su TB-5. Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte.
  • Page 45 Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte.
  • Page 46: Instrucciones De Manejo

    INSTRUCCIONES DE MANEJO Este aparato es un efecto luminoso para crear efectos de decoración. El aparato sólo es permitido para una conexion con una tensión alternativa de 220-250 V, 50 Hz y ha sido diseñado para ser usado en interiores. Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc.
  • Page 47: Descripción Del Aparato

    DESCRIPCIÓN DEL APARATO Features Efecto con espejo cilíndrico compacto Rueda de colores con 11 filtros de color dicróico más blanco • Efecto arco iris (Rainbow) en ambas direcciones • Rueda de gobos con 9 gobos más abierto • Con función "gobo shake" • Foco manual • Efecto flash con 1-5 flashes por segundo mediante la rueda de gobos •...
  • Page 48: Instalación

    (1) Lyra de montaje (2) Tornillo de fijación (3) Ojete de seguridad (4) Objetivo/Foco (5) Espejo cilíndrico (6) Caja (7) Tornillos de caja (8) Salida DMX (9) Entrada DMX (10) Conexión a la red (11) Portafusible (12) Unidad de control (13) Régulador de sensibilidad (14) Rejilla de ventilación (15) Tecla Enter...
  • Page 49: Montaje Por Encima De La Cabeza

    Al operar las lámparas de este tipo llegan a temperaturas de hasta 600° C. Antes de reemplazar la lámpara, desenchufe-lo de la corriente y deje que la lámpara se enfrie. ¡Durante la instalación no toque las bombillas de cristal con las manos sin protección! ¡Por favor siga las indicaciones del fabricante de las lámparas! No instalar una lámpara con más vatios.
  • Page 50 La instalación siempre debe ser efectuada con una segunda suspensión independiente, por ejemplo una red de anclaje apropriada. Esta segunda suspensión debe ser fabricado y fijado de una manera que no parte de la instalación puede cairse en el caso de defecto de la suspensión principal. Durante el montaje del aparato, el desmontaje y operaciones de mantenimiento la presencia en áreas de movimiento, en puentes de iluminación, debajo de puestos de trabajo altos y otros áreas de peligro es permitida.
  • Page 51: Operación Master/Slave

    Operación Master/Slave En el modoMaster/Slave se puede sincronizar algunos aparatos que estén controlados por el aparato "Master". En el panel trasero del TB-5 hay un casquillo XLR incorporado (DMX Out) y una clavija XLR incorporada (DMX In) para conectar algunos aparatos. Seleccione el aparto responsable para el control de los efectos.
  • Page 52: Alimentación

    La ocupación de la conexión XLR es: Cuando Vd. utilice los controladores con la ocupación descrita, puede conectar la salida DMX del controlador directamente con la entrada DMX del primer aparato de la cadena DMX. Cuando Vd. quiere conectar controladores DMX con otros salidas DMX, se tiene que utilizar cables de adaptación. Instalación de una cadena DMX: Conecte la salida DMX del primero aparato de la cadena con la entrada DMX del próximo aparato.
  • Page 53: Control Por Dmx

    Atención: Cuando quiere cambiar de un modo de servicio al otro, tiene que desconectar el proyector y conectarlo otra vez. Control por DMX Vd. puede controlar los proyectores individuales mediante su controlador DMX. Cada canal DMX tiene otra ocupación con caracteristicas diferentes. Para llamar las caracteristicas diferentes, tiene que abrir el dimmer (canal de control 5, valor DMX 255).
  • Page 54 Canal de control 3 - Rueda de colores Cambio linear de los colores mediante el ajuste de los valores DMX. Puede parar la rueda de colores en cualquier posición que desee. Valor DMX Característica Blanco 10-20 Verde 21-31 Rojo 32-41 Cyan 42-52 Verde claro...
  • Page 55: Limpieza Y Mantenimiento

    LIMPIEZA Y MANTENIMIENTO El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año.
  • Page 56: Especificaciones Técnicas

    OMNILUX EVC 24V/250W G-6,35 300h Referencia 88290005 OSRAM 64657HLX EVC M33 24V/250W G-6,35 Referencia 88290010 Controladores: EUROLITE DMX Scan Control 192 Kanal Referencia 70064525 Wizard-1024 DMX-Software + Interface Referencia 51860110 Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo aviso.
