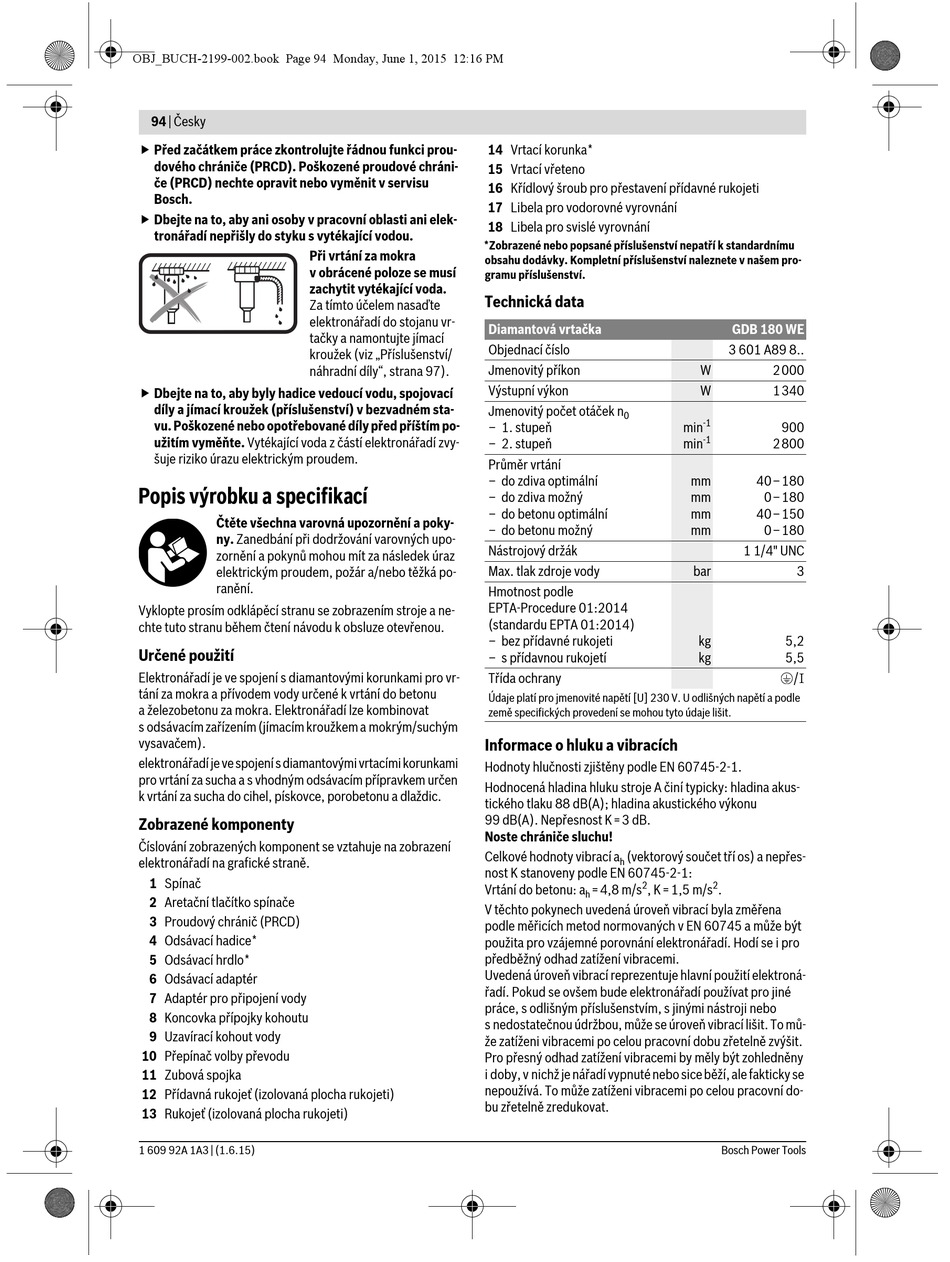

94 | Česky
 Před začátkem práce zkontrolujte řádnou funkci prou-
dového chrániče (PRCD). Poškozené proudové chráni-
če (PRCD) nechte opravit nebo vyměnit v servisu
Bosch.
 Dbejte na to, aby ani osoby v pracovní oblasti ani elek-
tronářadí nepřišly do styku s vytékající vodou.
Při vrtání za mokra
v obrácené poloze se musí
zachytit vytékající voda.
Za tímto účelem nasaďte
elektronářadí do stojanu vr-
tačky a namontujte jímací
kroužek (viz „Příslušenství/
náhradní díly", strana 97).
 Dbejte na to, aby byly hadice vedoucí vodu, spojovací
díly a jímací kroužek (příslušenství) v bezvadném sta-
vu. Poškozené nebo opotřebované díly před příštím po-
užitím vyměňte. Vytékající voda z částí elektronářadí zvy-
šuje riziko úrazu elektrickým proudem.
Popis výrobku a specifikací
Čtěte všechna varovná upozornění a poky-
ny. Zanedbání při dodržování varovných upo-
zornění a pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo těžká po-
ranění.
Vyklopte prosím odklápěcí stranu se zobrazením stroje a ne-
chte tuto stranu během čtení návodu k obsluze otevřenou.
Určené použití
Elektronářadí je ve spojení s diamantovými korunkami pro vr-
tání za mokra a přívodem vody určené k vrtání do betonu
a železobetonu za mokra. Elektronářadí lze kombinovat
s odsávacím zařízením (jímacím kroužkem a mokrým/suchým
vysavačem).
elektronářadí je ve spojení s diamantovými vrtacími korunkami
pro vrtání za sucha a s vhodným odsávacím přípravkem určen
k vrtání za sucha do cihel, pískovce, porobetonu a dlaždic.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na zobrazení
elektronářadí na grafické straně.
1 Spínač
2 Aretační tlačítko spínače
3 Proudový chránič (PRCD)
4 Odsávací hadice*
5 Odsávací hrdlo*
6 Odsávací adaptér
7 Adaptér pro připojení vody
8 Koncovka přípojky kohoutu
9 Uzavírací kohout vody
10 Přepínač volby převodu
11 Zubová spojka
12 Přídavná rukojeť (izolovaná plocha rukojeti)
13 Rukojeť (izolovaná plocha rukojeti)
1 609 92A 1A3 | (1.6.15)
14 Vrtací korunka*
15 Vrtací vřeteno
16 Křídlový šroub pro přestavení přídavné rukojeti
17 Libela pro vodorovné vyrovnání
18 Libela pro svislé vyrovnání
*Zobrazené nebo popsané příslušenství nepatří k standardnímu
obsahu dodávky. Kompletní příslušenství naleznete v našem pro-
gramu příslušenství.
Technická data
Diamantová vrtačka
Objednací číslo
Jmenovitý příkon
Výstupní výkon
Jmenovitý počet otáček n
0
– 1. stupeň
– 2. stupeň
Průměr vrtání
– do zdiva optimální
– do zdiva možný
– do betonu optimální
– do betonu možný
Nástrojový držák
Max. tlak zdroje vody
Hmotnost podle
EPTA-Procedure 01:2014
(standardu EPTA 01:2014)
– bez přídavné rukojeti
– s přídavnou rukojetí
Třída ochrany
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle
země specifických provedení se mohou tyto údaje lišit.
Informace o hluku a vibracích
Hodnoty hlučnosti zjištěny podle EN 60745-2-1.
Hodnocená hladina hluku stroje A činí typicky: hladina akus-
tického tlaku 88 dB(A); hladina akustického výkonu
99 dB(A). Nepřesnost K=3 dB.
Noste chrániče sluchu!
Celkové hodnoty vibrací a (vektorový součet tří os) a nepřes-
h
nost K stanoveny podle EN 60745-2-1:
2
Vrtání do betonu: a =4,8 m/s , K=1,5 m/s
h
V těchto pokynech uvedená úroveň vibrací byla změřena
podle měřicích metod normovaných v EN 60745 a může být
použita pro vzájemné porovnání elektronářadí. Hodí se i pro
předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektroná-
řadí. Pokud se ovšem bude elektronářadí používat pro jiné
práce, s odlišným příslušenstvím, s jinými nástroji nebo
s nedostatečnou údržbou, může se úroveň vibrací lišit. To mů-
že zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny
i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se
nepoužívá. To může zatíženi vibracemi po celou pracovní do-
bu zřetelně zredukovat.
GDB 180 WE
3 601 A89 8..
W 2000
W 1340
-1
min 900
-1
min 2800
mm 40–180
mm 0–180
mm 40–150
mm 0–180
1 1/4" UNC
bar 3
kg 5,2
kg 5,5
/I
2
.
