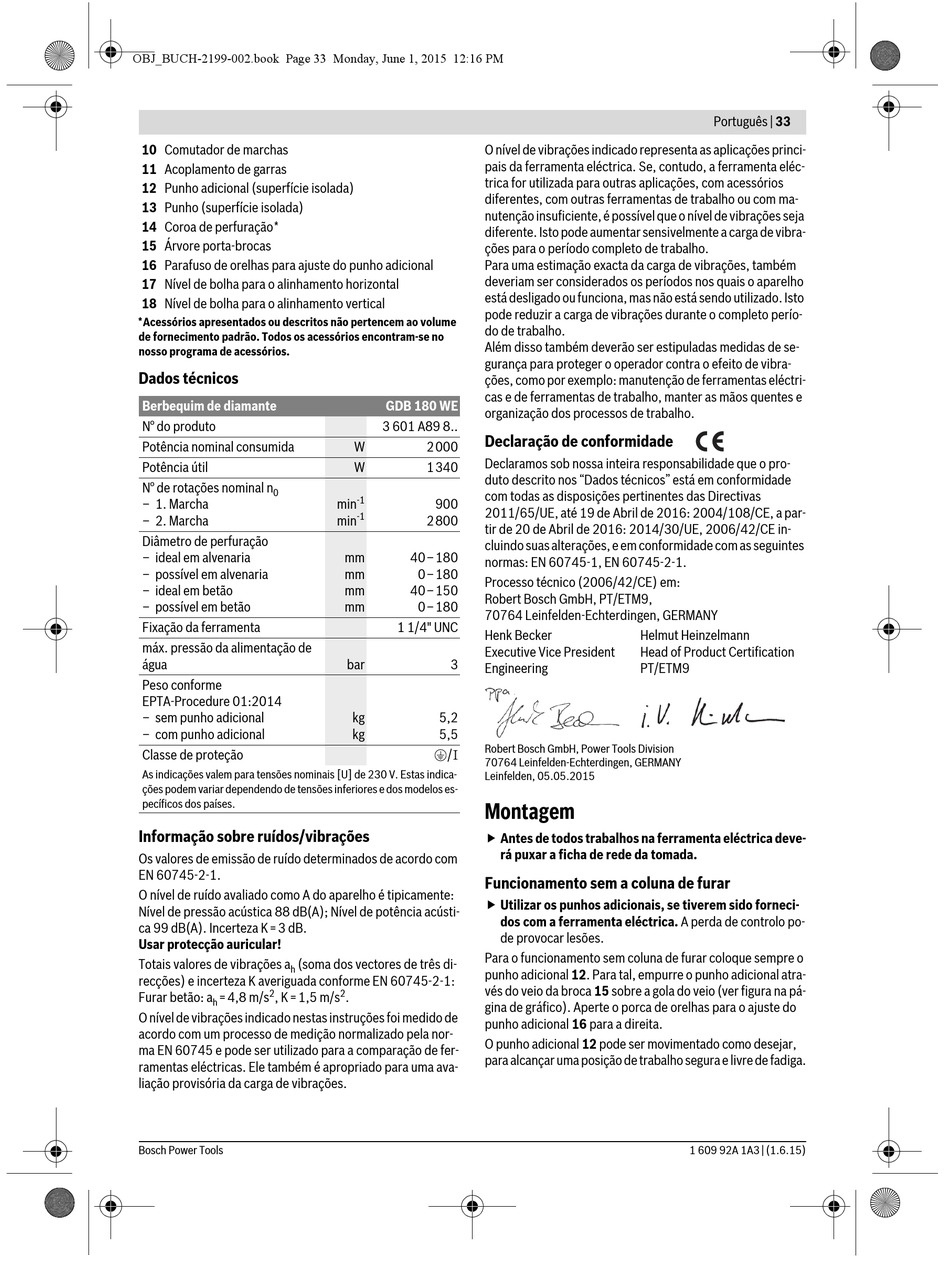

OBJ_BUCH-2199-002.book Page 33 Monday, June 1, 2015 12:16 PM
10 Comutador de marchas
11 Acoplamento de garras
12 Punho adicional (superfície isolada)
13 Punho (superfície isolada)
14 Coroa de perfuração*
15 Árvore porta-brocas
16 Parafuso de orelhas para ajuste do punho adicional
17 Nível de bolha para o alinhamento horizontal
18 Nível de bolha para o alinhamento vertical
*Acessórios apresentados ou descritos não pertencem ao volume
de fornecimento padrão. Todos os acessórios encontram-se no
nosso programa de acessórios.
Dados técnicos
Berbequim de diamante
N° do produto
Potência nominal consumida
Potência útil
N° de rotações nominal n
0
– 1. Marcha
– 2. Marcha
Diâmetro de perfuração
– ideal em alvenaria
– possível em alvenaria
– ideal em betão
– possível em betão
Fixação da ferramenta
máx. pressão da alimentação de
água
Peso conforme
EPTA-Procedure 01:2014
– sem punho adicional
– com punho adicional
Classe de proteção
As indicações valem para tensões nominais [U] de 230 V. Estas indica-
ções podem variar dependendo de tensões inferiores e dos modelos es-
pecíficos dos países.
Informação sobre ruídos/vibrações
Os valores de emissão de ruído determinados de acordo com
EN 60745-2-1.
O nível de ruído avaliado como A do aparelho é tipicamente:
Nível de pressão acústica 88 dB(A); Nível de potência acústi-
ca 99 dB(A). Incerteza K=3 dB.
Usar protecção auricular!
Totais valores de vibrações a
(soma dos vectores de três di-
h
recções) e incerteza K averiguada conforme EN 60745-2-1:
2
Furar betão: a
=4,8 m/s
, K=1,5 m/s
h
O nível de vibrações indicado nestas instruções foi medido de
acordo com um processo de medição normalizado pela nor-
ma EN 60745 e pode ser utilizado para a comparação de fer-
ramentas eléctricas. Ele também é apropriado para uma ava-
liação provisória da carga de vibrações.
Bosch Power Tools
O nível de vibrações indicado representa as aplicações princi-
pais da ferramenta eléctrica. Se, contudo, a ferramenta eléc-
trica for utilizada para outras aplicações, com acessórios
diferentes, com outras ferramentas de trabalho ou com ma-
nutenção insuficiente, é possível que o nível de vibrações seja
diferente. Isto pode aumentar sensivelmente a carga de vibra-
ções para o período completo de trabalho.
Para uma estimação exacta da carga de vibrações, também
deveriam ser considerados os períodos nos quais o aparelho
está desligado ou funciona, mas não está sendo utilizado. Isto
pode reduzir a carga de vibrações durante o completo perío-
do de trabalho.
Além disso também deverão ser estipuladas medidas de se-
gurança para proteger o operador contra o efeito de vibra-
ções, como por exemplo: manutenção de ferramentas eléctri-
cas e de ferramentas de trabalho, manter as mãos quentes e
GDB 180 WE
organização dos processos de trabalho.
3 601 A89 8..
Declaração de conformidade
W
2000
Declaramos sob nossa inteira responsabilidade que o pro-
W
1340
duto descrito nos "Dados técnicos" está em conformidade
com todas as disposições pertinentes das Directivas
-1
min
900
2011/65/UE, até 19 de Abril de 2016: 2004/108/CE, a par-
-1
min
2800
tir de 20 de Abril de 2016: 2014/30/UE, 2006/42/CE in-
cluindo suas alterações, e em conformidade com as seguintes
mm
40–180
normas: EN 60745-1, EN 60745-2-1.
mm
0–180
Processo técnico (2006/42/CE) em:
mm
40–150
Robert Bosch GmbH, PT/ETM9,
mm
0–180
70764 Leinfelden-Echterdingen, GERMANY
1 1/4" UNC
Henk Becker
Executive Vice President
bar
3
Engineering
kg
5,2
kg
5,5
Robert Bosch GmbH, Power Tools Division
/I
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 05.05.2015
Montagem
 Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.
Funcionamento sem a coluna de furar
 Utilizar os punhos adicionais, se tiverem sido forneci-
dos com a ferramenta eléctrica. A perda de controlo po-
de provocar lesões.
Para o funcionamento sem coluna de furar coloque sempre o
punho adicional 12. Para tal, empurre o punho adicional atra-
vés do veio da broca 15 sobre a gola do veio (ver figura na pá-
2
.
gina de gráfico). Aperte o porca de orelhas para o ajuste do
punho adicional 16 para a direita.
O punho adicional 12 pode ser movimentado como desejar,
para alcançar uma posição de trabalho segura e livre de fadiga.
Português | 33
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
1 609 92A 1A3 | (1.6.15)
