Page 1: Handling Instructions

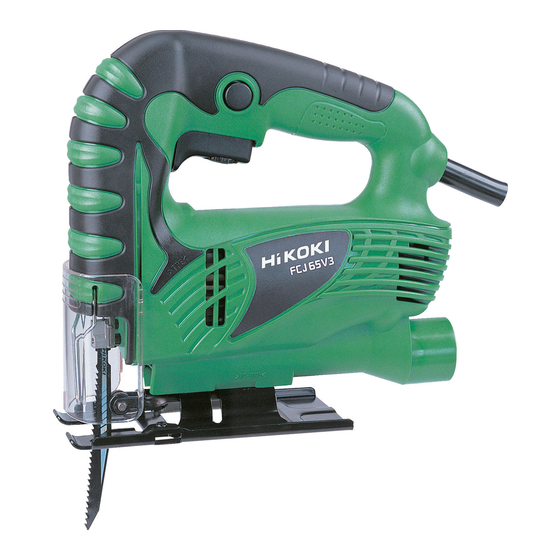

曲线锯 Jig Saw FCJ 65V3 FCJ 65S3 • FCJ65V3 保留备用 Keep for future reference 使用说明书 Handling instructions... -
Page 2: Table Of Contents
中文 目次 电动工具通用安全警告.......2 锯条的安装............6 使用曲线锯时应注意事项......4 导辊的调整............6 符号...............4 确定锯屑罩的位置.........7 规格...............4 锯条工作速度的调整........7 标准附件.............5 锯割...............8 选购附件 (分开销售) ........5 锯条的选择.............10 用途...............5 维护和检查.............11 作业之前.............5 维修零部件一览表........12 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 （有线） 电动工具或电池驱动 (无线) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全... - Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 (ＲＣＤ)。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。...
-
Page 4: 使用曲线锯时应注意事项
中文 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 使用曲线锯时应注意事项 在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面来 握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操作者 受到电击。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 阅读所有安全警告和所有指示。 规格 型式 FCJ65V3 FCJ65S3 电压 220 V 输入功率 400 W 木材 ： 65 mm 最大锯割深度 软钢... -
Page 5: 标准附件
中文 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 FCJ65V3 FCJ65S3 31 号锯条 用于锯割厚木材 刀口板 锯屑罩 六角杆扳手 选购附件 (分开销售) (1) 锯条：1 号 ～ 6 号，31 号* *31 号锯条为标准附件。 (2) 导轨 用途 ○ 用于锯割各种木材，并用于窗孔的切割。 ○ 锯割软钢板、铝板与钢板。 ○ 锯割粉醛树脂、氯乙烯等合成树脂。 ○ 锯割薄而软的建筑材料。 作业之前 1. 电源 确认所使用的电源与产品铭牌上标示的规格相符。 2. -
Page 6: 锯条的安装
中文 锯条的安装 1. 如图 1(a) 所示，用附备的六角杆扳手拧松锯条座上的锯条固定螺丝。 2. 使割锯刃口朝前拿着锯条，将锯条安装部份插入柱塞槽直至其碰到槽底。 3. 按图 1(b) 所示方法拧紧侧固定螺丝。 锯条固定螺丝 锯条座 滚柱 锯条 (刃口必须朝前) 锯条固定螺丝 六角杆扳手 图 1 注意！ 主装置 固定螺丝松动会导致锯条损坏，所以要经 常保持螺丝紧固。同时也要确保柱塞槽清 洁，毫无锯屑，以保证锯条安装与固定螺 丝拧紧无误。 4. 存放六角杆扳手 (1) 将六角杆扳手插入本机侧面的孔中，保持 六角杆扳手 短边水平，如图 2 所示。 图 2 (2) 旋转插入六角杆扳手并固定， 如图 2 所示。 导辊的调整... -
Page 7: 确定锯屑罩的位置
中文 (3) 拧紧座固定螺丝 注意！ ○ 能够使用导辊的锯条，仅限于其锯齿到锯条背部 直线部的距离在 50 mm 以上的时候 (图 4A、 4B)。 使用其它的锯条 (图 4C) 时，要将导辊向后方错 动，在不碰到锯条的情况下使用。 ○ 割锯厚板或进行连续锯割作业时，应使用如图 图 4 4A、4B 所示的锯条，并将导辊装好。 确定锯屑罩的位置 1. 锯屑罩 使用锯屑后，能减少锯屑飞散，使锯割作业必较舒适。 移动锯屑罩时，请边轻轻按住锯屑罩的前部边使其滑动。 可将锯屑罩设定在三个位置 (如图 5 所示)。 锯屑罩 图 5 2. 锯屑罩位置的选择方法 安装和拆卸锯条时，请将锯屑罩设于第一段。 锯割木材时，请将锯屑罩设于第二阶段。 锯割钢板等金属材料时，请将锯屑罩设于第二或第三段。... - Page 8 中文 注: 锯条调整钮大约可旋转 1.5 圈。要关掉开关，可再一次扣动扳机以释放锁挡， 然后松开扳机。 锯割 注意！ ○ 在锯割时，底座必须贴紧于工件表面，而 4 mm 螺丝 锯条必须保持直角。如果底座与材料分 (8 mm) 离，可能造成锯条断裂。 ○ 拿住前面进行锯割时，对于在移动的锯条 要十分小心，并请紧紧地拿住上部。 导轨 图 6 1. 直线锯割 (1) 要使用如图 6 所示的导轨 (选购附件)，以 保证精确的直线锯割。 (2) 若想减少木材切断面起毛，请使用刀口 板。安装刀口板时，将刀口板从底座的前 方插入，直到听到卡喳的声音 (图 7)。 刀口板 注意！ 使用刀口板的时候，请把底座装在前方位 底座...
- Page 9 中文 (2) 其它材料 ： 在木材以外的材料上锯割窗孔时，先 用钻机或类似工具在要开始锯割的位 置上钻一个孔。 6. 斜角锯割 把锯屑罩安装在第一段 (第 7 页的图 5) 要调整倾斜角度时，可拧松底座底部 的螺丝，将底座位置移到半圆部分的 侧槽，将半圆部份的刻度盘 (刻在刻 图 10 度盘上的数字表示倾斜角) 对准外壳 边缘线，然后再拧紧底座底部的螺丝 (图 10 和图 11)。 注意！ 侧槽 使用导轨时，请将螺丝安装在与倾斜 侧的对边 (图 12)。 刻度盘 外壳边缘线 7. 操作中产生的灰尘 图 11 注意！ ○...
-
Page 10: 锯条的选择
中文 锯条的选择 1. 附备的锯条 为了保证最高的工作效率与效果，要选择最适合于要锯割的材料之种类与厚 度的锯条。标准附件中仅备有一种锯条。锯条号码刻于各锯条安装部份的附 近。请参照表 1 来选择适当的锯条。 表 1 适用锯条表 要锯割的材料 材料性质 锯条号码 1 号或 31 号 (厚板) 或 41 号 一般木材 (厚板) 或 2 号 (薄板) 木材 合板 3 号或 6 号 铁板 软钢板 6 号 非铁金属 铝、铜、黄铜... -
Page 11: 维护和检查
中文 维护和检查 1. 锯条的检查 继续使用迟钝或损坏的锯条将会导致锯割效率的降低，并且会造成电动机过 载。发现锯条磨蚀过多时，应立即更换新锯条。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部” 。 应仔细检查有无损伤，是否被油液或水沾湿。 4. 更换电源线 如果电动工具的电源线损坏，必须将工具返回经授权的日立维修中心更换电 源线。 5. 维修 电动工具一旦发生任何异常，应毫不迟疑地商询服务中心。 6. 维修部件目录 注意！ 日立牌电动工具的维修、改造和检查须由经日立公司授权的维修中心进行。 当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给 经日立公司授权的维修中心，将有助于维修或保养工作。 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。... -
Page 12: 维修零部件一览表
中文 维修零部件一览表 FCJ65V3... - Page 13 中文 项目 项目 零件名称 零件名称 号 号 锯屑罩 501 六角杆扳手 3MM 防护栏 502 刀口板 日立标签 503 曲线锯刃 31 号 外罩 (A)、(B) 组 开关 噪声抑制器 自攻螺丝 (附法兰) D4×20 铭牌 线夹 10 自攻螺丝 (附法兰) D4×16 11 底座 12 内六角螺栓 M4×8 13 平板螺帽 14 炭刷...
- Page 14 中文 FCJ65S3...
- Page 15 中文 项目 项目 零件名称 零件名称 号 号 锯屑罩 501 六角杆扳手 3MM 防护栏 502 刀口板 日立标签 503 曲线锯刃 31 号 外罩 (A)、(B) 组 开关 噪声抑制器 自攻螺丝 (附法兰) D4×20 铭牌 线夹 10 自攻螺丝 (附法兰) D4×16 11 底座 12 内六角螺栓 M4×8 13 平板螺帽 14 炭刷...
-
Page 16: General Power Tool Safety Warnings
English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........16 PRECAUTIONS ON USING RECIPROCATING SAW ........18 SYMBOL ....................... 19 SPECIFICATIONS ..................19 STANDARD ACCESSORIES ............... 19 OPTIONAL ACCESSORIES (sold separately)..........19 APPLICATIONS .................... 20 PRIOR TO OPERATION ................20 MOUNTING THE BLADE ................20 ADJUSTING THE GUIDE ROLLER .............. - Page 17 English b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
-
Page 18: Precautions On Using Reciprocating Saw
English b) Do not use the power tool if the switch does not turn it on and off . Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. -
Page 19: Symbol
English SYMBOL WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. Read all safety warnings and all instructions. SPECIFICATIONS Model FCJ65V3 FCJ65S3 Voltage 220 V Power input 400 W Wood: 65mm Max. -
Page 20: Applications
English APPLICATIONS Cutting various lumber and pocket cutting ○ Cutting mild steel plate, aluminum plate, and copper plate ○ Cutting synthetic resins, such as phenol resin and vinyl chloride ○ Cutting thin and soft construction materials ○ PRIOR TO OPERATION Power source Ensure that the power source to be utilized conforms to the power requirements specifi... -
Page 21: Adjusting The Guide Roller
English Storing the hexagonal bar wrench Main unit Insert in a hole on the side of the main unit with holding the short side horizontally as shown in Fig. 2. Rotate with the hexagonal bar wrench inserted and secure as shown in Fig. 2. Hexagonal bar wrench Fig. -
Page 22: Chip Cover Positioning
English CHIP COVER POSITIONING Chip cover Use the chip cover to reduce fl ying of cut particles and to easily operate the saw. Slide the chip cover while lightly pressing its front section. The chip cover can be set at three positions as shown in Fig. 5. Chip cover Fig. - Page 23 English Rectilinear cutting To ensure accurate rectilinear cutting, employ the 4 mm screw optional accessory guide as shown in Fig. 6. (8 mm) Use the splinter guard to reduce roughness of the cutting surface of wooden materials. Attach the splinter guard by inserting it from the front section of the base until it clicks into place.
- Page 24 English Angular cutting Set the chip cover to the fi rst step. (Fig. 5 on page 22) To adjust the angle of inclination; loosen the base bottom screw, shift the base position to the side groove of the semicircular portion, align the scale on the base semicircular portion (fi...
-
Page 25: Selection Of Blades
English SELECTION OF BLADES Accessory blades To ensure maximum operating effi ciency and results it is very important to select the appropriate blade best suited to the type and thickness of the material to be cut. One type of blade is provided as standard accessory. The blade number is engraved in the vicinity of the mounting portion of each blade. -
Page 26: Maintenance And Inspection
English MAINTENANCE AND INSPECTION Inspecting the blade Continued use of a dull or damaged blade will result in reduced cutting effi ciency and may cause overloading of the motor. Replace the blade with a new one as soon as excessive abrasion is noted. -
Page 27: Service Parts List
English SERVICE PARTS LIST FCJ65V3... - Page 28 English Item Item Part Name Part Name CHIP COVER 501 HEX. BAR WRENCH 3MM GUARD BAR 502 SPLINTER GUARD HITACHI LABEL 503 JIG SAW BLADES NO.31 HOUSING (A), (B) SET SWITCH NOISE SUPPRESSOR TAPPING SCREW (W/FLANGE) D4×20 NAME PLATE CORD CLIP TAPPING SCREW (W/FLANGE) D4×16 11 BASE...
- Page 29 English FCJ65S3...
- Page 30 English Item Item Part Name Part Name CHIP COVER 501 HEX. BAR WRENCH 3MM GUARD BAR 502 SPLINTER GUARD HITACHI LABEL 503 JIG SAW BLADES NO.31 HOUSING (A), (B) SET SWITCH NOISE SUPPRESSOR TAPPING SCREW (W/FLANGE) D4×20 NAME PLATE CORD CLIP TAPPING SCREW (W/FLANGE) D4×16 11 BASE...
- Page 32 服务中心 日立工机商业 (中国) 有限公司 上海市长宁区遵义南路88号协泰中心19B－C 制造商 福建日立工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99144424 F 发行日期：2015年11月 中国印刷...
