STEINEL HG 2300 EM Operating Instructions Manual
  1. Manuals
  2. Brands
  3. STEINEL Manuals
  4. Power Tool
  5. HG 2300 EM
  6. Operating instructions manual

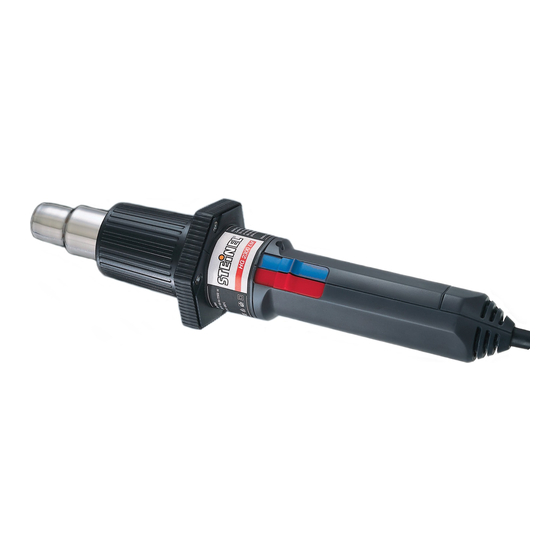

STEINEL HG 2300 EM Operating Instructions Manual

Masterline series hot air gun
