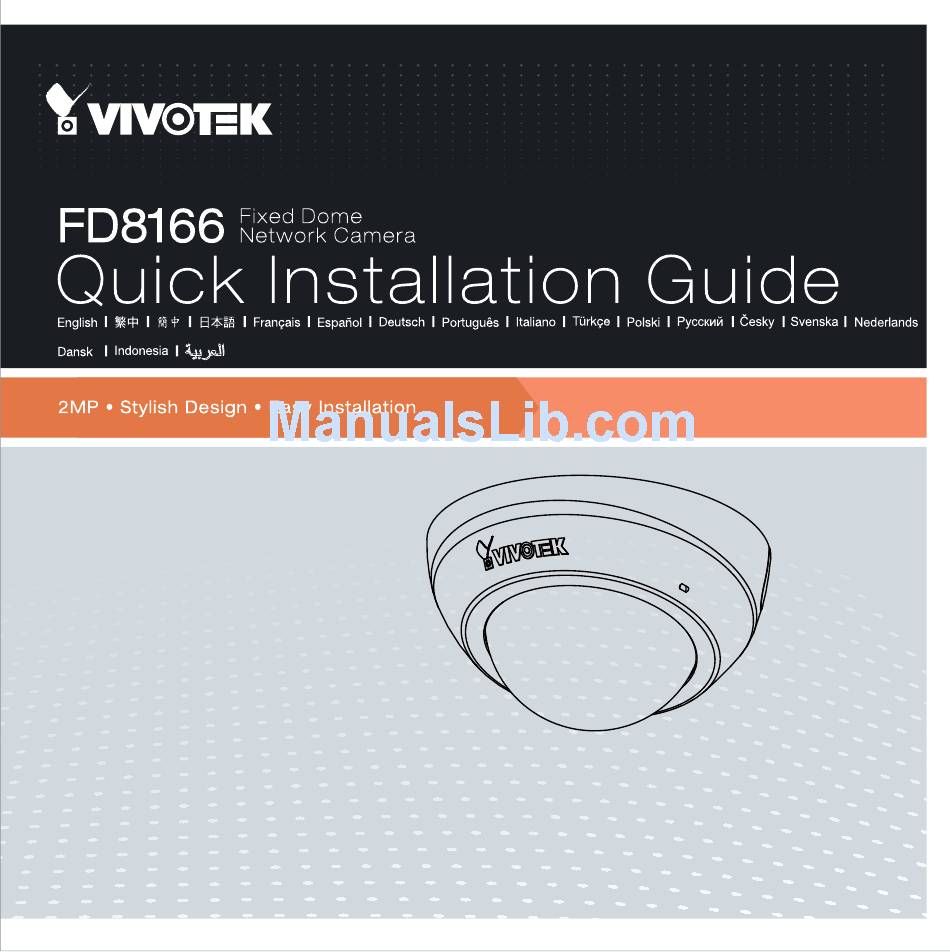

Vivotek fd8166 Quick Installation Manual
Hide thumbs
Also See for fd8166:
- User manual (195 pages) ,
- Quick installation manual (12 pages) ,
- Specification (6 pages)
Related Manuals for Vivotek fd8166
Summary of Contents for Vivotek fd8166
-
Page 2: Перед Установкой
Перед установкой Отключите питание сетевой видеокамеры, Не допускайте контакта сетевой если появился дым или произошло видеокамеры с водой. При попадании сильное нагревание устройства. воды немедленно отключите питание сетевой видеокамеры. В таких случаях необходимо связаться В таких случаях необходимо с дистрибьютором. связаться с дистрибьютором. Запрещается устанавливать сетевую Не дотрагивайтесь до сетевой видеокамеру... -
Page 3: Проверка Комплекта Поставки
Проверка комплекта поставки FD8166 Винты Руководство по быстрой установке / Компакт-диск с ПО Гарантийный талон Средство регулировки фокуса ПРИМЕЧАНИЕ: Все кабели приобретаются пользователем. Используйте стандартный кабель UTP категории CAT5 или более качественный кабель. Если требуется подвести кабель Ethernet через канал разводки, тогда максимально допустимый диаметр кабеля - 5,2 мм. RU - 112... - Page 4 Физическое описание Внешний вид Оставьте задвижку на месте, если кабель вводится через низ корпуса (с подводом к камере сквозь потолок или стену). Вид изнутри Вид сбоку Задвижка Выступ Разъем RJ-45 затвора Объектив Винт регулировки наклона Цифровой вход DI+ DI- Кнопка сброса Макс. 40В Паз крепления Гнездо карты MicroSD/SDHC/ SDXC RU - 113...
- Page 5 Монтаж оборудования Задвижка Полукруглый Снятие крышки купола вырез 1. Возьмите камеру одной рукой за дно, а другой за крышку купола. Вдавите выступ затвора. 2. Снимите крышку купола. 3. Выньте задвижку, если хотите подвести кабели через боковой ввод, а не сзади (с подводом кабеля сквозь потолок или стену). Затвор ВАЖНО: 1. Перед установкой камеры запишите ее MAC-адрес. ПРИМЕЧАНИЕ: 0002D10766AD Рекомендуется использовать кабель Ethernet, который выпускается без колпачков разгрузки напряжения. Если колпачок разгрузки напряжения имеется, снимите его. 2. Чтобы выяснить тип объектива, установленного на камере, проверьте суффикс в наименовании модели. Применимые объективы: F2: 2.8мм; F3: 3.6mm; F6: 6мм. Чем короче фокусное расстояние, тем шире угол Колпачок разгрузки напряжения обзора. RU - 114...
- Page 6 Монтаж сетевой камеры - Потолочный или настенный монтаж 1. Через изогнутые пазы на камере отметьте на потолке позиции для высверливания отверстий. Просверлите в потолке 2 отверстия и забейте в эти отверстия пластиковые дюбели. 2. Для подвода кабелей сквозь потолок или стену просверлите еще одно отверстие. 3. Подведите кабель сквозь потолок или стену и подсоедините его. 4. Привинтите сетевую камеру к потолку двумя прилагаемыми винтами. Место проведения кабеля ПРИМЕЧАНИЕ: 1. Крепежные винты в пазах крепления пока полностью не затягивайте. Может потребоваться повернуть камеру влево или вправо для выбора оптимального направления съемки. 2. Питание камера может получать только от сетевой шины. Разъемов питания пост. или перем. тока не имеется. 3. Как показано слева, кабель можно также ввести и сбоку. RU - 115...
- Page 7 Развертывание в сети Power over Ethernet (PoE) При использовании коммутатора, поддерживающего технологию PoE Сетевая видеокамера поддерживает технологию PoE, а это значит, что по одному и тому же кабелю Ethernet возможны и подача питания, и передача данных. Порядок подключения сетевой видеокамеры к поддерживающему технологию PoE коммутатору через кабель Ether- net показан на рисунке. Коммутатор PoE При использовании коммутатора, не поддерживающего технологию PoE Для подключения сетевой видеокамеры к коммутатору, не поддерживающему PoE, используйте отдельно приобретаемый инжектор питания PoE. инжектор питания PoE (приобретается отдельно) коммутатор, не поддерживающий PoE RU - 116...
- Page 8 Назначение IP-адреса 1. Запустите мастер установки 2 (Installation Wizard 2), который находится в каталоге Software Utility на компакт-диске с программным обеспечением. 2. Программа выполнит анализ сетевого окружения. Чтобы продолжить работу с программой, после завершения анализа нажмите кнопку Next (Далее). Installation Wizard 2 3. Программа выполнит поиск видеоресиверов, видеосерверов, а также сетевых камер VIVOT- EK, расположенных в пределах одной и той же локальной сети. 4. После короткого поиска появится главное окно программы установки. Дважды щелкните на MAC-адресе, который совпадает с адресом, указанным на ярлыке камеры, или с серийным номером на упаковочной этикетке, чтобы начать сеанс веб-управления сетевой камерой. 172.16.7.13 PZ71X2 FD8166 0002D10766AD 0002D10766AD RU - 117...
-
Page 9: Начало Работы
Начало работы 1. При запуске сеанса связи с сетевой камерой через веб-браузер появится следующее окно. 2. Вы должны увидеть видеоизображение с камеры. При развертывании системы, включающей несколько камер, вы можете также установить с программного компакт- диска программу 32-канальной записи. Сведения по ее установке см. в соответствующей документации. Для получения информации о дальнейшей настройке обратитесь к руководству пользователя, содержащемуся на компакт-диске с программным обеспечением. RU - 118... - Page 10 Настройка объектива ВНИМАНИЕ Не регулируйте угол наклона модуля объектива руками. Этим вы можете повредить чувствительный механизм наклона. 1. Возле модуля объектива есть винт регулировки наклона. Поверните этот винт отверткой Phillips с номером 0, 1 или 2, чтобы наклонить объектив вверх или вниз. 2. Чтобы изменить горизонтальную ориентацию камеры, проверните ее вдоль изогнутых пазов крепления. Объектив Объектив вверх вниз 3. После установки горизонтального направления съемки затяните крепежные винты. RU - 119...
- Page 11 4. Включив трансляцию живого видео, можно осторожно надеть на объектив средство регулировки фокуса и, поворачивая его по или против часовой стрелки, настроить оптимальный фокус изображения. Настройте фокус чуть ближе, так как фокус может измениться, когда вы наденете крышку купола. 5. При установке крышки купола держите ее, обернув чистой хлопковой тканью. 6. Для установки крышки купола совместите полукруглый вырез с выступом затвора. Надавите с обоих боков крышки купола, чтобы защелкнуть затвор. При правильной установке раздастся щелчок. Выступ затвора Полукруглый вырез RU - 120...
- Page 12 P/N:625020901G Rev. 1.1 All specifications are subject to change without notice. Copyright 2013 VIVOTEK INC. All rights reserved. VIVOTEK INC. VIVOTEK USA, INC. 6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com...
