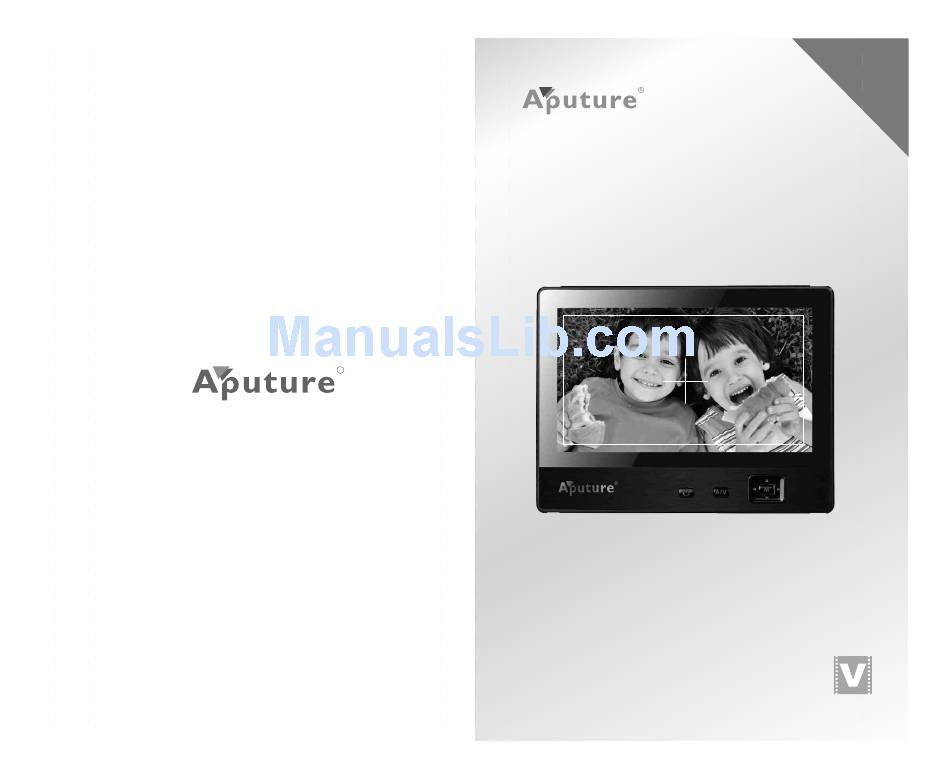

- Page 1 V-Screen Digital Video Monitor 视 频 拍 摄 监 视 器 www.aputure.com User Manual 使 用 者 指 南 Vivo Movie Solution AP-025 Monday, January 14, 2013 11:56:33 AM...
-
Page 2: Table Of Contents
目 录 安 全 须 知 前 言 一 、 产 品 功 能 简 介 主 要 特 点 二 、 各 部 件 名 称 前 视 图 后 视 图 附 件 三 、 使 用 前 准 备 1 .监... -
Page 3: 安全须知
安全须知 前 言 为了防止对产品造成损害或伤害到您自己或他人，请在使用前充分 阅读下 面 感谢您购买爱图仕视频拍摄监视器，本产品适用于带有相关接口的数码单反 的安全需知，并妥善保管以便所有本产品使用者可随时参阅。 相机、微型单反相机及摄像机。其功能丰富、外观小巧、操作简便、使用安全， 并支持多种信号输入如HDMI、分量YPbPr、AV（Audio、Video1、Video2）。 .切勿让本装置遭雨淋或受潮，以免火灾或触电的发生。 在使用本产品之前，请仔细阅读使用说明，了解其特性，以便充分发挥产 品的各项性能。 .请使用自带电源适配器或者规定电池，以便安全使用。 .使用中若发现温度异常或冒烟现象，应立即切断电源，停止使用，并送到 授权经销商予以合理的处理。 .使用时显示屏幕应避开强光照射，以保证图像效果及监视器的长期使用。 .当清洁监视器时，请选用干软布沾上中性清洁剂将其污垢擦去，切忌使用 烈性的清洁剂，如稀释剂、汽油或酒精等。 .使用过程中，散热口切勿有遮盖物以免影响产品散热而损坏设备。 .切勿将重物置于监视器上或使液体掉入其内部。 .监视器内部虽有防震保护措施，但还应避免剧烈碰撞。 .当遇到任何故障时，请勿自行拆卸设备，应联系有资格的维修技师或服务 中心进行检查维修。 AP-025 Monday, January 14, 2013 11:56:34 AM... -
Page 4: 一、产品功能简介
二、各部件名称 前视图 一、产品功能简介 爱图仕视频拍摄监视器是一款超薄、时尚的高清监视器。本监视器采用先进 的集成电路与优质的TFT-LCD显示屏，具有画面清晰、功耗低、性能稳定、 1. LCD显示屏 3. 耳机孔 6. 菜单键 低辐射等优点。其采用双供电系统，搭配万向热靴座以及遮阳罩，无论室内 2. 迷你USB接口 4. 开关键 7. 方向键 还是外出均可使用。 （仅限程序升级使用） 5. 信号切换键<A/V> 主要特点： 后视图 功能 1.多种高清、标清视频接口，HDMI/分量YPbPr/复合模拟视频AV输入 2.人性化快捷键设置，操作简捷 3.双供电系统，可直接使用锂电池供电,并带智能充电功能 4.16:9/4:3/全屏 5.带扬声器和耳机立体声输出 6.USB升级功能 7.6国语言选择 8.带HDMI输出（VS-2） 设计 1.设计精美、简洁时尚 1. Y信号输入口 5. 电池仓 9. DC电源插孔 2.超薄机身... -
Page 5: 附件
附件 ）安装遮阳罩 将遮阳罩按图示安装在监视器上，拉紧松紧带粘贴。 1. 电源适配器 3. 万向热靴座 5. 软件升级线 2. HDMI线 4. 遮阳罩 2 .使用电源适配器 将电源适配器分别接入插座及产品DC电源插孔中。 三、使用前准备 1.监视器的安装 1）直接安装于相机或摄像机上 将监视器用万向热靴座安装在单反相机 或摄像机的热靴上，通过HDMI线或者AV 线（AV线需另购）连接相机或摄像机。 3 .锂电池安装 将锂电池按图示装入监视器背面电池仓。 2）安装于魔术手支架等附件上 将监视器的1/4 螺孔安装在 " 如 魔术手支 架等带有1/4"螺丝的附件上，并旋紧。 AP-025 Monday, January 14, 2013 11:56:35 AM... -
Page 6: 开关机
4.开关机 子菜单的切换选择。选中需要的功能时，按 方向键进行功能调整。如 < > 果需要退出到上一菜单，可按<M>菜单键退出，当退出到主菜单时，再按一 接上电源后，此时电源灯亮红色，按下电源开关即可开机，开机后电源灯亮 次<M>菜单键即可退出菜单。 绿色。当您不需要使用本产品时，长按2秒即可关闭电源。 1）显示设置 5.切换输入信号 、色温设置：用户/6500K/7500K/9300K； 当有信号输入时，请通过A/V信号切换键切换相应的信号模式来接收信号。如 输入信号为HDMI，您只需将A/V键切换到HDMI模式即可。 HDMI 输出( VS-2 ) 、单色显示：关/单色/红/绿/蓝（初始值为“关”） 、中心标记：关/开（初始值为“关”） 当监视器输入HDMI信号时，同时可输出HDMI信号。 、框形标记：关/95%/93%/90%/88%/85%/80%（初始值为“关”） 、点对点：关/开；（初始值为“关”） 7.自动休眠 、消隐显示：关/行场消隐/行消隐/场消隐（初始值为“关”） 开机后如无输入信号，30秒后产品会自动休眠。如要唤醒监视器，按任意按 、欠扫描：关/开（初始值为“关”） 键即可（开关键除外）。 色温 6500K 显示设置 单色显示 单色 菜单设置 中心标记 开 框形标记 关 四、功能菜单操作 功能设置 点对点... -
Page 7: 五、技术参数
4）快捷键设置 语言 简体中文 显示设置 监视器能对< >方向键设置快捷功能,可设置的快捷功能有音量、亮度、 水平位置 对比度、单色显示、画面比例、缩放、框形标记。 菜单设置 垂直位置 左-右 亮度 显示设置 菜单透明度 功能设置 上-下 对比度 菜单显示时间 菜单设置 快捷键 功能设置 3）功能设置 快捷键 、画面比例：全屏/4：3/16：9（初始值为“全屏”） ” 、缩放： X1/X5/X10（初始值为“X1 ） 、静像： 关/ 开；（初始值为“关”） 、水平翻转： 关/开 ；（初始值为“关”） 五、技术参数 、垂直翻转： 关/开 （初始值为“关”） 、软件升级(ISP) 型号 VS-1 VS-2 屏幕... -
Page 8: 六、常见问题
六、常见问题 1.电源指示灯不亮 V-Screen 请检查电源线是否插紧，或电池是否安装到位 Digital Video Monitor 2.电源指示灯呈红色 请检查设备是否开机 请检查电池电量是否充足 3.电源指示灯呈绿色，但画面不显示 请检查信号线是否接好，或者信号源是否开启 请检查信号模式是否与信号源匹配 4.画面不在屏幕中心、大小不合适、亮度不合适、偏色等 在当前的工作模式下做画面调整，使用相关功能按键将画面调节到您所希望 的状态 5.视频无声音 请进入快捷键设置查看音量大小是否正确 信号线未插紧 6.监视器存在不正常现象 您可以尝试进入菜单恢复出厂设置 User Manual 此说明书依据本公司严格测试制定。设计和规格如有变更，恕不另行通知。 Vivo Movie Solution AP-025 Monday, January 14, 2013 11:56:36 AM... - Page 9 5. Do not use chemical solutions to clean this unit. Simply wipe with a soft, clean cloth. 3. Getting Started 6. Do not block any vent holes. V-Screen Installation 7. Do not place heavy things on the device. Keep all liquids away. Using Power Adapter 8. Avoid heavy impact or drops onto the ground.
-
Page 10: Product Introduction
1. Product Introduction " Aputure V-Screen is an ultra-thin 7 TFT-LCD monitor featuring crystal clear WVGA/HD display, low power consumption, multiple aspect ratios, and more. It accepts HDMI, AV (Audio/Video1/Video2), and analog inputs from your DSLR or camcorder. -
Page 11: Components
HDMI or AV cable (Purchased separately). 2) Mount on the Magic Hand Fix V-Screen on the magic hand or other accessories with 1/4" connecter, and lock them. 1. Y Signal Input 5. -
Page 12: Using Power Adapter
Power Switch 3) Fix the sunshade cover Fix the sunshade cover on the V-Screen with the tape as shown by the picture. Switch on the V-Screen by pressing the power switch. To power off, hold the power switch for 2 seconds. - Page 13 Instructions: 1. V-Screen can adjust red/green/blue only in User mode 1. Download the upgraded firmware to USB stick and then connect with V-Screen 2. Setting R/G/B from 0 to 255; Default setting: R/G/B=128 by the firmware upgrade cable. Press ‘Yes’ to upgrade the firmware.
-
Page 14: Specifications
400cd/㎡ 250cd/㎡ Make sure the signal cable is connected tightly and switch on the signal source. Contrast 500:1 800:1 Check the input frequency and confirm it is compatible with V-Screen. Viewing Angle 140°/120°（H/V） 160°/150°（H/V） HDMI Wrong display or abnormal colors.
