- Page 1 深圳 市 爱 图仕影像器材有限公司 068 说明书 AP-068-PR-02 骑马订，装订尺寸：100*145mm 版 本 V1.0 宋 爱 玉 70g 书纸 20151229 英文在前，中文在后 料号：568000500001 VS-2 FineHD Product Manual English...
-
Page 2: Table Of Contents
The instructions and information in this manual are based on thorough, controlled company testing procedures. Further notice will not be given if the design or speci cations change. Detailed product manual for VS-2 FineHD can be found on the movie solution page on www.aputure.com . -
Page 3: Introduction

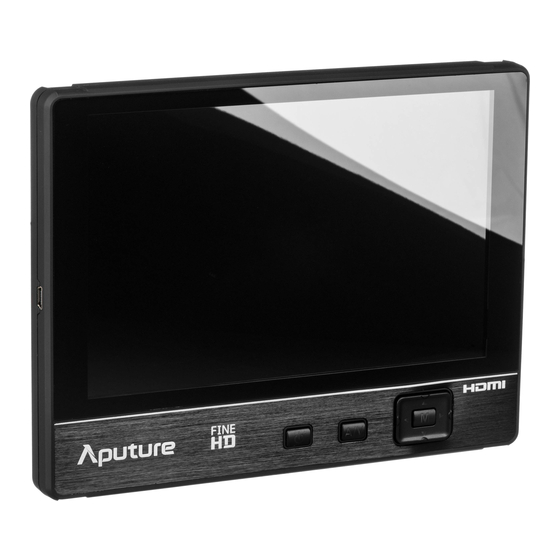

INTRODUCTION Aputure V-Screen VS-2 FineHD is a professional eld monitor with a 7-inch Full HD LCD Screen (1920 x 1200 pixels), which provides diverse video interface, such as HDMI, YPbPr, HDMI Cable(A Type to C Type) Power Adapter Cable Firmware Update Cable and AV. -
Page 4: Nomenclature
NOMENCLATURE Volume Bar Monitor the volume in left and right channels. And it is marked by 3 colors, Front green, yellow, and red, depending the Volume Level. Center Mark The Center Mark can be displayed together with another marker, Safe Area. Safe Area A wide range of safe area displays and aspect ratios, 2.35:1/ 1.33:1/ 1.66:1/ 1.85:1/ 70%/ 80%/ 90%, can be selected. -
Page 5: Preparation
PREPARATION POWERING As shown, slot the battery into the battery holder. INSTALLATION 1) Mount monitor on your DSLR or camcorder with cold shoe out from articulate arm. * The following batteries are recommended: Sony NP-S Series: NP-F550/F570/F770/F960/F970, Sony NP-FM/QM Series: FM50/FM51/FM55H/FM500H/QM50/QM51/QM71D/QM91D. * You can also power it by a DC 7-18V through the input on the back of V-Screen. -
Page 6: Menu
Sony NP-F Series: NP-F550/F570/F770/ Shortcut information F960/F970 Batteries NP-FM/QM Series: FM50/FM51/FM55H/ FIRMWARE UPDATE FM500H/QM50/QM51/QM71D/QM91D VS-2 FineHD monitor software is constantly under development, which means Aputure Operation Temperature 0℃~55℃ may release latest rmware on o cial website. Operation Storage Temperature 0℃~70℃... - Page 7 VS-2 FineHD 使 用 者 指 南 中 文...
-
Page 8: 安全须知
目 录 前 言 感谢您选购爱图仕高清技术监视器VS-2 FineHD！ 前言 本产品适用于带有相关接口的数码单反相机，摄像机，微单及其他拥有HDMI，分量 安全须知 YPbPr，AV（Video, L,R）信号输出的视频设备。为了让您的监视器发挥最大效用， 产品简介 请仔细阅读本使用者指南，并在阅读之后妥善保管，以便本产品的所有使用者可以随 物品清单 时查阅。 主要功能 安 全 须 知 各部件名称 请在使用前仔细阅读“安全须知”，并以正确的方法使用。本“安全须知”中 安装与使用 记载了重要的内容，可使您能够安全、正确地使用产品，并预防对您或他人造 监视器安装 成人身伤害或财产损失。 遮阳罩安装 电池安装 请勿自行对本产品及其配件进行拆卸、修理或改装，否则将会发生故障或引发触 开、关机 电并导致受伤。 输入信号设置 必须使用指定的电池或专用电源适配器，使用非指定电源，将会导致火灾或触电。 菜单与界面介绍 当产品由于跌落而破损使得内部外露时，切勿用手触碰外露部分，否则将会造成 触电、或由于破损部分而导致受伤。请立即取出电池和（或）拔下电源，并委托 菜单操作 授权经销商进行处理。 状态栏 请勿将产品浸入水中或接触到水，或被雨水淋湿，否则将会导致起火或触电。 软件升级... -
Page 9: 产品简介
产 品 简 介 爱图仕VS-2 FineHD监视器是一款专业的摄像监视器，配备7寸高清LCD屏，分辨率 高达1920X1200。本监视器提供多种视频接口，支持HDMI，分量YPbPr，复合模拟 HDMI线 （A Type 转 C Type） 电源线（D-tap口转DC口 ） 软件升级线 视频AV输入，并带耳机立体声输出、USB升级功能，能够提供复合曝光、辅助对焦、 亮度直方图、安全框等专业监视器功能。 物 品 清 单 使用本产品前，请检查包装内是否包含所有以下物品。如有缺失，请即刻与经销商联 HDMI线（A Type 转 D Type） 充电插头 魔术手 系。 （含1/4螺杆，1/4螺孔，冷靴） *充电插头与充电器配合用于给所配电池充电使用。 监视器 主 要 功 能 复合曝光 采用复合曝光指示，两级斑马线精准指示曝光。高光显示通过亮度对 比，警示过曝区域。曝光过度区域将出现频闪指示。... -
Page 10: 各部件名称
各 部 件 名 称 音频柱 实时监看左右声道音频，以绿、黄、红三种颜色显示输入音量的电平 前视图 等级。 中心标记 提供中心标记，可在用户检查图像构图时提供帮助。 安全框 配备多种安全框标记（2.35:1 / 1.33:1 / 1.66:1 / 1.85:1/70% / 80% / 90%），可满足您多样化的后期裁剪需求。 1 显示屏 5 信号切换键<A/V> 屏幕翻转 2 USB程序升级口 6 方向键 可实现横向和纵向翻转，可支持脚架、魔术手或托架等多种安装方式， 3 耳机插孔 7 菜单键 方便不同角度查看。 4 电源开关键 后视图... -
Page 11: 安装与使用
安 装 与 使 用 电 池 安 装 将锂电池按图示箭头方向装入监视器背面电池仓。 监 视 器 安 装 1）拆下魔术手上带有的1/4”螺柱的冷靴座。如图所示，可将监视器安装在单反相 机或摄像机的热靴上。 *本产品使用索尼NP-F系列：NP-F550/F570/F770/F960/F970,索尼NP-FM/ QM系列：FM50/FM51/FM55H/FM500H, QM50/QM51/QM71D/QM91D。 *您也可以通过DC 7-18V外接电源给监视器供电。 开、关 机 2）监视器可安装在附件中的魔术手上，并可根据需要将魔术手安装于其他有1/4” 螺孔的附件上。 确认监视器已接通电源，然后按住电源开关键0.8秒。此时，电源指示灯亮起绿灯， 表示监视器已开启。当您使用完监视器时，可长按电源开关键1.2秒，监视器关闭。 安 装 遮 阳 罩 将遮阳罩按图示安装在监视器上，拉紧松紧带粘贴 *开机过程大概需用15秒的时间 将遮阳罩按图示安装在监视器上，拉紧松紧带粘贴。 输 入 信 号 设 置 当有信号输入时，请通过A/V信号切换键切换并配合... -
Page 12: 菜单与界面介绍
输入电压范围 DC 7-18V 状 态 栏 功率 ≤7W 电 源 在监视器屏幕下方，有一栏常显示的状态栏显示以下信息： 索尼NP-F系列：NP-F550/F570/F770/ F960/F970, 电池电量 适用锂电池 索尼NP-FM/QM系列：FM50/FM51/ 输入信号格式 FM55H/FM500H, QM50/QM51/QM71D/ 快捷键功能 QM91D 软 件 升 级 工作温度 0℃~55℃ 爱图仕会对监视器VS-2 FineHD的固件进行不定时更新： 工作环境 存储温度 0℃~70℃ 1)升级固件下载网址：http://www.aputure.com/cn/V-Screen-VS-2-FineHD/Update/ 湿度环境 30%~70% 2)升级固件时，请务必参照升级固件页面的步骤指引。 3)升级软件需下载至U盘，然后使用配备的软件升级线进行升级。 物理特性 尺寸 182X138X23mm...
