D-REX/1202
Best.-Nr. 14.2240

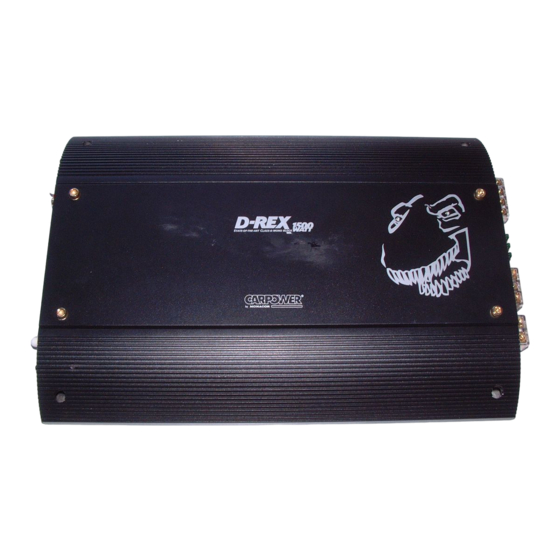

Car-HiFi-Subwoofer-Endstufe
Car HiFi Subwoofer Power Amplifier
Amplificateur Subwoofer HiFi Embarquée
Finale di potenza hifi per subwoofer
per auto
Montageanleitung • Mounting instructions
Notice d'utilisation • Istruzioni per il montaggio
•
Manual de instrucciones • Instrukcja montazowa
Veiligheidsvoorschriften • Sikkerhedsoplysninger
Säkerhetsföreskrifter • Turvallisuudesta
Advertisement
Table of Contents
Related Manuals for Carpower D-REX/1202
