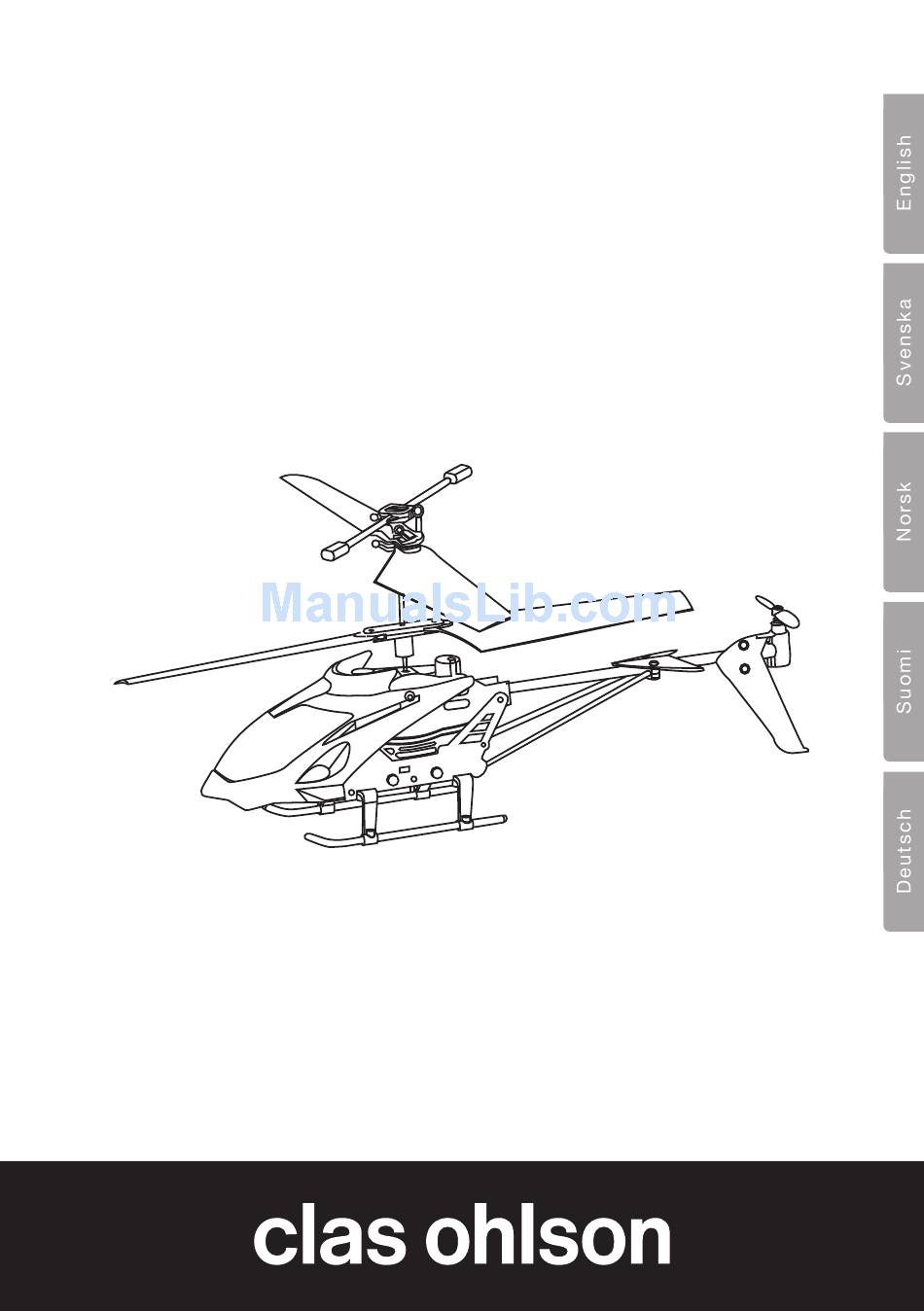

- Page 1 Helicopter with 2.4 GHz Radio Helikopter med 2,4 GHz-radio Helikopteri, jossa 2,4 GHz:n radio-ohjaus Modellhubschrauber 2,4 GHz Art.no Model 31-8071 HK-TF2144A-2.4G Ver. 20140527...
- Page 2 Helicopter with 2.4 GHz Radio Art.no 31-8071 Model HK-TF2144A-2.4G Please read the entire instruction manual before using the product and then save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. In the event of technical problems or other queries, please contact our Customer Services (see address details on the back).
-
Page 3: Product Description
Product description Helicopter Controller 1. Stabilizer bar 11. Power indicator light 2. Main rotor 12. Charging light 3. Tail rotor 13. Accelerate 4. Landing skid 14. Control stick 5. [ ON/OFF ] 15. Power switch 6. Charging port 16. Right 7. -
Page 4: Charging The Helicopter
Charging the helicopter The helicopter is charged via the controller. 1. Open the panel on the side of the controller and withdraw the charger lead. 2. The on/off switch on the helicopter should be set to OFF. 3. Connect the charger lead to the helicopter. 4. Switch the controller to ON. 5. The green charging light on the controller will come on. Charging takes approx. 1 hour. The helicopter is fully charged when the charging light stops shining. - Page 5 Turning clockwise and anticlockwise Once the helicopter is hovering Once the helicopter is hovering steadily, push the control stick to steadily, push the control stick to the left to make the helicopter turn the right to make the helicopter anticlockwise. turn clockwise. Flying forwards and backwards To fly forwards, push the right control To fly backwards, push the right stick forwards (up).
-
Page 6: Troubleshooting
Troubleshooting Problem Cause Solution The rotor doesn’t spin. • The switch is in • Set the power switch the OFF position. to ON. • Low battery. • Recharge the battery. The helicopter stops • Low battery. • Recharge the battery. suddenly and plummets to the ground. Care and maintenance Clean the product by wiping it with a soft, damp cloth. - Page 7 Helikopter med 2,4 GHz-radio Art.nr 31-8071 Modell HK-TF2144A-2.4G Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
-
Page 8: Sätta I Batterierna
Produktbeskrivning Helikopter Handkontrollen 1. Balansstång 11. Lyser när handkontrollen är 2. Huvudrotorblad påslagen 3. Bakre rotorblad 12. Laddningsljus 4. Landningsstöd 13. Accelerera 5. [ ON/OFF ] På/av 14. Manövreringsspak 6. Laddningsuttag 15. Strömbrytare 7. Laddkabel 16. Höger 8. Vita ljus 17. -
Page 9: Ladda Helikoptern
Ladda helikoptern Helikoptern laddas via handkontrollen. 1. Öppna luckan på sidan av hand- kontrollen och dra ut laddsladden. 2. Strömbrytaren på helikoptern ska stå i läge OFF. 3. Anslut laddsladden till helikoptern. 4. Handkontrollen ska vara i läge ON. 5. Laddningsljuset på handkontrollen lyser grönt. Laddningen tar ca 1 timme. När lampan släcks är laddningen klar. - Page 10 Manövrera medsols och motsols När helikoptern flyger stabilt i När helikoptern flyger stabilt i luften, tryck manövreringsspaken luften, tryck manövreringsspaken till vänster för att styra motsols. till höger för att styra medsols. Manövrera framåt och bakåt För att åka framåt, skjut den högra För att åka bakåt skjut den högra manövreringsspaken uppåt.
-
Page 11: Skötsel Och Underhåll
Felsökning Problem Orsak Lösning Propellern rör sig inte. • Stömbrytaren är • Sätt strömbrytaren till i läge OFF. läge ON. • Svagt batteri. • Ladda batteriet. Helikoptern stannar • Svagt batteri. • Ladda batteriet. plötsligt i luften och faller ned. Skötsel och underhåll Vid behov, torka av produkten med en mjuk lätt fuktad trasa. - Page 12 Art. nr. 31-8071 Modell HK-TF2144A-2.4G Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.
-
Page 13: Sette I Batterier
Produktbeskrivelse Helikopter Håndkontroll 1. Balansestang 11. Lyser når håndkontrollen 2. Hovedrotorblad er skrudd på. 3. Bakre rotorblad 12. Ladelampe 4. Landingsstøtte 13. Akselerere 5. [ ON/OFF ] 14. Manøvreringsspak 6. Uttak for ladekabel 15. Strømbryter 7. Ladekabel 16. Høyre 8. Hvitt lys 17. -
Page 14: Lade Helikopteret
Lade helikopteret Helikopteret lades via håndkontrollen. 1. Åpne lokket, som sitter på siden av håndkontrollen, og trekk ut ladekabelen. 2. Strømbryteren på helikopteret skal stå på OFF. 3. Ladekabelen kobles til helikopteret. 4. Håndkontrollen skal være innstilt på ON. 5. Ladelampen på håndkontrollen lyser grønt. Ladingen tar ca. - Page 15 Manøvrere medsols og motsols Når helikopteret flyr jevnt i luften Når helikopteret flyr jevnt i luften trykkes manøvreringsspaken til trykkes manøvreringsspaken til høyre for å styre medsols. venstre for å styre motsols. Manøvrere framover og bakover For å manøvrere det framover skyves For å...
-
Page 16: Stell Og Vedlikehold
Kort autoflygning • Trykk på knappen for autoflygning (22) og helikopteret flyr automatisk framover, bakover, til venstre og tilslutt til høyre. • Trykk på den høyre manøvreringsspaken for å avslutte autoflygningen. Feilsøking Problem Årsak Løsning Propellene vil ikke • Still strømbryteren •... - Page 17 Helikopteri, jossa 2,4 GHz:n radio-ohjaus HK-TF2144A-2.4G Tuotenro 31-8071 Malli Lue käyttöohje ennen tuotteen käyttöä ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
-
Page 18: Paristojen Asettaminen
Tuotekuvaus Ohjain Helikopteri 1. Tasapainotanko 11. Palaa ohjaimen ollessa päällä 2. Roottorin päälapa 12. Latausvalot 3. Taaempi roottorin lapa 13. Kiihdyttäminen 4. Laskutuki 14. Ohjausvipu 5. [ ON/OFF ] 15. Virtakytkin 6. Latausliitäntä 16. Oikea 7. Latauskaapeli 17. Vasen 8. Valkoiset valot 18. - Page 19 Helikopterin lataaminen Helikopteri ladataan ohjaimella. 1. Avaa ohjaimen sivussa oleva luukku ja ota latausjohto esille. 2. Varmista, että helikopterin virtakyt- kin on asennossa OFF. 3. Liitä latausjohto helikopteriin. 4. Ohjaimen tulee olla asennossa ON. 5. Ohjaimen latausvalo palaa sinisenä. Lataus kestää noin tunnin. Lataus on valmis, kun valo sammuu.
- Page 20 Ohjaaminen myötä- ja vastapäivään Kun helikopteri lentää vakaasti Kun helikopteri lentää vakaasti ilmassa, paina ohjausvipua oikealle ilmassa, paina ohjausvipua vasem- ohjataksesi myötäpäivään. malle ohjataksesi vastapäivään. Ohjaaminen eteen- ja taaksepäin Ohjaa eteenpäin työntämällä oikeaa Ohjaa taaksepäin työntämällä ohjainvipua ylöspäin. oikeaa ohjainvipua alaspäin. Jos helikopteri pyörii käytön aikana Kun helikopteri pyörii vastapäivään, Kun helikopteri pyörii myötäpäivään,...
-
Page 21: Tekniset Tiedot
Vianhaku Ongelma Ratkaisu Roottori ei liiku. • Virtakytkin on • Aseta virtakytkin asennossa OFF. asentoon ON. • Akku on tyhjä. • Lataa akku. Helikopteri pysähtyy yhtäkkiä • Akku on tyhjä. • Lataa akku. ilmassa ja putoaa. Puhdistaminen Pyyhi helikopteri tarvittaessa pehmeällä ja kevyesti kostutetulla liinalla. Älä... - Page 22 Modellhubschrauber 2,4 GHz Art.Nr. 31-8071 Modell HK-TF2144A-2.4G Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite). Sicherheitshinweise •...
-
Page 23: Batterien Einlegen
Produktbeschreibung Hubschrauber Fernsteuerung 1. Stabilisatorstange 11. Leuchtet wenn 2. Hauptrotor die Fernsteuerung 3. Heckrotor eingeschaltet ist 4. Kufen 12. Ladedauer 5. [ ON/OFF ] 13. Beschleunigen 6. Ladeeingang 14. Steuerknüppel 7. Ladekabel 15. Ein-/Ausschalter 8. Weißes Licht 16. Rechts 9. Buntes Licht 17. - Page 24 Den Hubschrauber laden Der Hubschrauber wird über die Fernsteuerung aufgeladen. 1. Die Abdeckung an der Seite der Fernsteuerung öffnen und das Ladekabel herausziehen. 2. Sicherstellen, dass sich der Stromschalter am Hubschrauber in Position OFF befindet. 3. Das Ladekabel am Hubschrauber anschließen. 4. Die Fernsteuerung muss auf Position ON gestellt sein. 5.
- Page 25 Im bzw. gegen den Uhrzeigersinn drehen Wenn der Hubschrauber stabil Wenn der Hubschrauber stabil schwebt, den Steuerknüppel zum schwebt, den Steuerknüppel Drehen gegen den Uhrzeigersinn zum Drehen im Uhrzeigersinn nach links drücken. nach rechts drücken. Vorwärts und rückwärts fliegen Zum Vorwärtsfliegen den rechten Für die Rückwärtsbewegung den Steuerknüppel nach oben schieben.
-
Page 26: Fehlersuche
Licht Den Lichtschalter (19) drücken, um das Licht ein- bzw. auszuschalten. Kurzer, automatischer Demoflug • Auf die Taste für automatischen Demoflug (22) drücken. Der Hubschrauber fliegt automatisch vorwärts, rückwärts, nach links und zuletzt nach rechts. • Um den Demoflug abzubrechen, auf den rechten Steuerknüppel drücken. Fehlersuche Problem Ursache... -
Page 27: Declaration Of Conformity
Declaration of Conformity Hereby, Clas Ohlson AB, declares that the following product(s): Helicopter with 2.4 GHz Radio 31-8071 HK-TF2144A-2.4G is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC Article 3.1b (EMC): EN 301489-1 EN 301489-3 Article 3.2 (Radio):... - Page 28 Norge Kundesenter tlf.: 23 21 40 00 faks: 23 21 40 80 e-post: kundesenter@clasohlson.no Internett www.clasohlson.no Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO Suomi Asiakaspalvelu puh.: 020 111 2222 sähköposti: asiakaspalvelu@clasohlson.fi Internet www.clasohlson.fi Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI...
