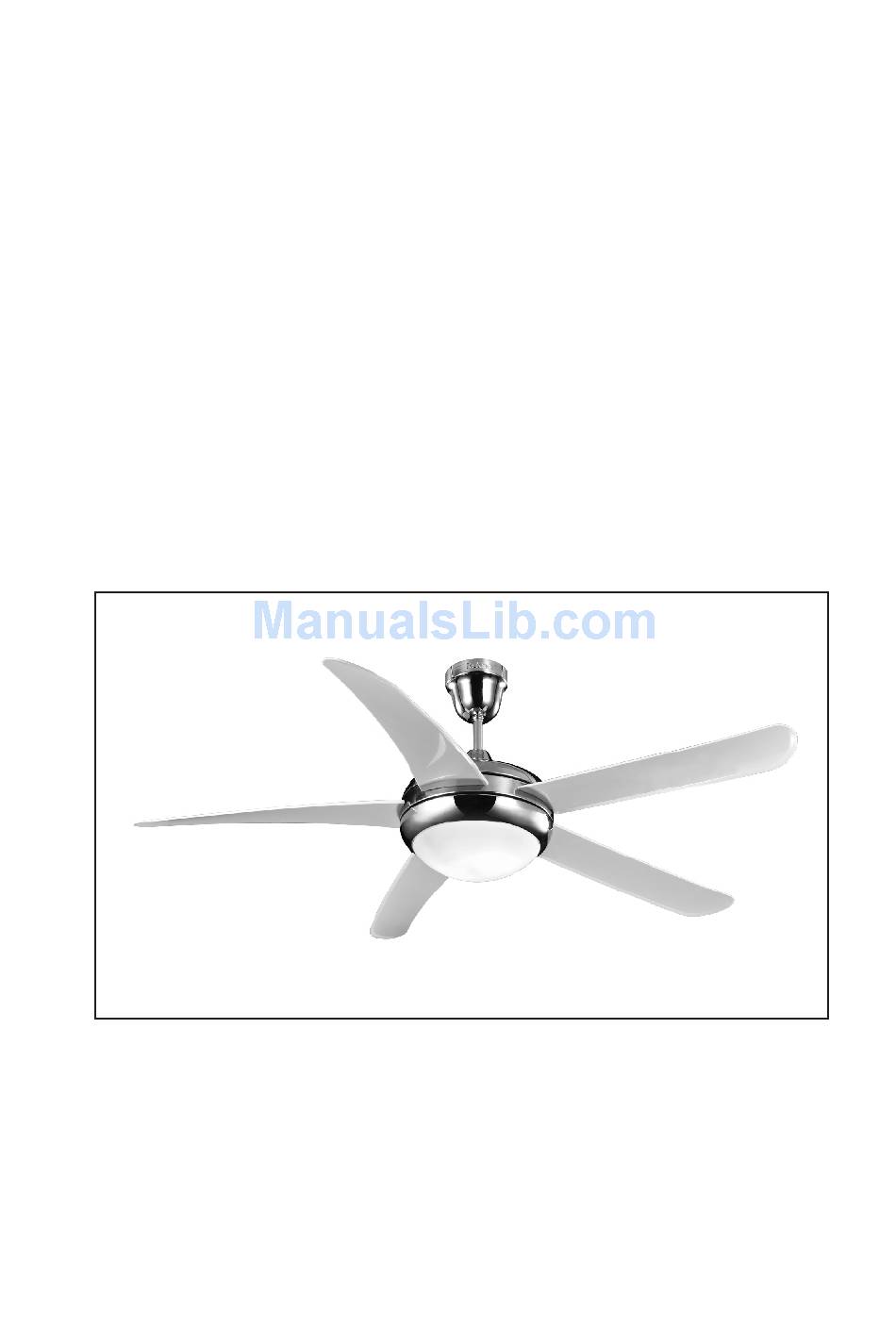

- Page 1 5 6" CEILING FANS Instruction Manual SAFETY GUIDELINES AND INSTALLATION PROCEDURES RCF-VIVO-5BL (SW720-501-BC) (SW720-501-WC)
-
Page 2: What You Have
WHAT YOU HAVE Please checkout following parts after opening the box QUANTITY QUANTITY PARTS PARTS 1. DOWNROD 8A. TRANSMITTER HOLDER WITH (WOBBLE-FREE ASSEMBLY) 2 MOUNTING SCREWS 2. TOP CANOPY 9. RECEIVER 3. COUPLING COVER 4. MOTOR COUPLING QUANTITY SCREW PACKAGE 5. - Page 3 WARNING A ). TO ENSURE YOUR PERSONAL SAFETY, PLEASE READ THROUGH THE INSTRUCTION MANUAL BEFORE USE 1 ) Do not bend the blade holders during installation, blades balancing or fan cleaning. 2 ) To prevent accidents, power switch must be OFF before ceiling fan installation. 3 ) Ceiling fan installation and electrical wiring must be done by qualified technician in accordance with all applicable codes and air conditioning engineers (ASHRAE) or the local qualified authorities.
-
Page 4: Installation Procedures
INSTALLATION PROCEDURES Before ceiling fan installation, please go through the procedures in detail with picture diagrams as reference. DIAGRAM 1 STEP 1 (See Diagram 1) Top Screw x 6 1 ) Remove the top housing cover by Mounting Ring removing 6 top screws and mounting ring. 2 ) Attach the fan blade to the motor assembly by using the blade attachment screws and paper washers provided in... - Page 5 DIAGRAM 3 STEP 3 (See Diagram 3) 1 ) Loosen 2 screws on the motor coupling. Downrod 2 ) Insert the downrod through top canopy and coupling cover. Top Canopy 3 ) Thread the safety cable through the Screw (Loosen) downrod.
-
Page 6: Supply Circuit
STEP 5 (See Diagram 5) Connect the Motor Wiring to Receiver first! Connect wiring as below:- FROM Orange Wire “ ” Terminal Block (marked Receiver (FOR LIGHT) Brown Wire “L” Receiver Terminal Block (marked (TO MOTOR L) Blue Wire “N” Receiver Terminal Block (marked (TO MOTOR N) - Page 7 STEP 6 (See Diagram 6) DIAGRAM 6 Fit the connected receiver into top canopy. Then, tighten the screw on downrod. Receiver Top Canopy Downrod DIAGRAM 7 STEP 7 (See Diagram 7) 1 ) Place 2 pcs of E27 CFL bulbs into the light kit (Bulbs not included).
- Page 8 WARNING! FA S T E N T H E S A F E T Y C A B L E T O T H E M O U N T E D EXPANSION J HOOK FOR SAFETY PURPOSES. SAFETY TIPS: Please ensure the distance between fan blades and ground must be at least 2.3 meter and above.
- Page 9 5 6" 吊 扇 安 装 手 册 安全注意事项和安装程序 RCF-VIVO-5BL (SW720-501-BC) (SW720-501-WC)
- Page 10 配 件 明 细 拆箱后，请逐一清点以下零件 零件 零件 数量 数量 1. 吊杆（吊挂系统） 8A. 壁座附带2个螺丝 2. 吊盅 9. 接收器 3. 接头盖 配件包 4. 马达接头 数量 5. 风扇主体 10. 叶片螺丝 6. 玻璃灯罩 11. 纸华司 7. 叶片 12. 螺栓 8. 遥控器附12伏电池 13. 安全挂钩 元 件...
- Page 11 警 告 A) 为了确保您的人身安全，使用前请详细阅读说明书 1. 在安装叶架，平衡叶片或清洁风扇的时候，不能将叶架弯曲。 2. 安装此吊扇前必须关闭电源开关，以免造成意外。 3. 此吊扇的安装和接电应由技术熟练的电工完成。 4. 注意钻墙的时候不要损坏电线和其它隐藏的零件。 5. 吊扇必须悬挂在坚定稳固的天花板上面，吊扇安装时，各部分螺丝必须锁牢。 B）安全注意事项 1. 请不要将吊扇安装在潮湿的地方。 2. 安装吊扇时，叶片至少离地面2.3米高处，以防与叶片发生意外碰触。 3. 吊扇运转时，请不要用任何物品碰触叶片，以免危险。 4. 为了减少触电事故发生，安装电线或拆装风扇前请及时关电源开关。 5. 所有的接电必须符合国家安全要求的标准，为了避免意外触电，确保吊扇接地线生效 （适用于240V供电）。 6. 为了确保您的安全和产品的使用达到最佳效果，建议要技术熟练的技工来安装此风 扇。 7. 只允许直接连接墙开关，请参考下图。 双柱单掷开关（断路开关） 240V/50Hz供电 墙开关（关/开） 接地 吊扇 8. 本产品没有提供插头或其他绝缘体，连接或更换电线的时候，建议请资深的技工操 作，以免造成危险。 9. 本产品不打算由这些人（包括儿童）来使用：身体上，感觉上或者精神上有缺陷者， 或缺乏经验和知识者。除非他们得到了在对其安全负责的人关于该项产品使用的监护...
- Page 12 安 装 程 序 为了确保顺利安装此吊扇，请详细阅读以下步骤，并参照插图。 图1 步骤1（图1） 1）松开补强板上面的6颗螺丝，把上罩 螺丝 x 6 补强板 拿起。 2）用已配好的螺丝和纸华司把叶片装 到马达上，锁紧螺丝。 马达上罩 3）按以上方法把剩余叶片装上。 螺丝 x 6 4）装完所有叶片后，再把上罩和补强 板装上，用之前拆下的螺丝锁紧。 补强板 注意：- 为了避免把叶片装反，请将印有 "this side up"那面朝上。 螺丝 叶片 纸华司 图2 步骤2（图2） R销 配件 1）把吊杆上第一个螺栓和其他配件一 螺母 R销 弹介 起拆下（R销，螺母，弹介和平华 平华司...
- Page 13 图3 步骤3（图3） 1）松开马达接头上的2颗预锁螺丝。 2）将吊杆穿入吊盅和接头盖。 吊管 3）将电源线和安全钢索穿过吊杆。 吊盅 4）把马达上的接线套接到吊杆的接线 螺丝（松开） 套上。 接头盖 5）将吊杆套入马达接头处，对准孔， 安全钢索 用配件包里的螺栓锁上。 接线套 马达接头 6）锁紧之前松开的螺丝。 螺丝x2 7）把接头盖移至马达的上端。 螺栓 图4 步骤4（图4） 1）将吊扇挂上已装紧的吊钩上。 2）装上之前拆下的第一个螺栓和其他 配件 吊钩 配件。 平华司 弹介 3）拧紧第二个螺栓上的配件。 螺母 4）拧紧吊挂系统上的2颗螺丝。 R销 第1个螺栓 注意：- 吊挂系统 1. 记得插上R销 螺丝（锁紧） 2. 吊钩必须安装在坚固的天花板上 第2个螺栓...
- Page 14 步骤5（图5） 接收器必须先与风扇 接好线 接线如下：- 出 线 接 线 橙色电线 接收器 端子台（标注“ ”） (FOR LIGHT) 棕色电线 接收器 端子台（标注“L”） (TO MOTOR L) 蓝色电线 接收器 端子台（标注“N”） (TO MOTOR N) 天花板 绿色（天花板地线） 端子台（标注“ ”） 红色电线 (AC in L) 天花板 红色 / 棕色（天花板火线） 接收器 黑色电线 (AC in N) 天花板...
- Page 15 步骤6（图6） 图6 把接收器放进吊钟里面，然后锁紧螺丝把 吊钟固定在吊管上。 接收器 吊盅 吊杆 图7 步骤7（图7） 1）把2个E27灯头的节能灯泡装到灯头上 （本产品不附灯泡）。 2）装上玻璃灯罩，并拧紧。 提示：- 本产品只能使用节能灯，且灯泡的 最大功率不能超过18W 灯具 节能灯 玻璃灯罩...
- Page 16 警 示 为 了 安 全 起 见 ， 请 把 安 全 吊 钩 装 紧 在 天 花 板 上 ， 再 把 安 全 钢 丝 挂 在 吊 钩 上 。 注 意 安 全 起 见 ， 请 确 保 叶 片 距 离 地 面 至 少2 . 3米 或 以 上 。 最少...
