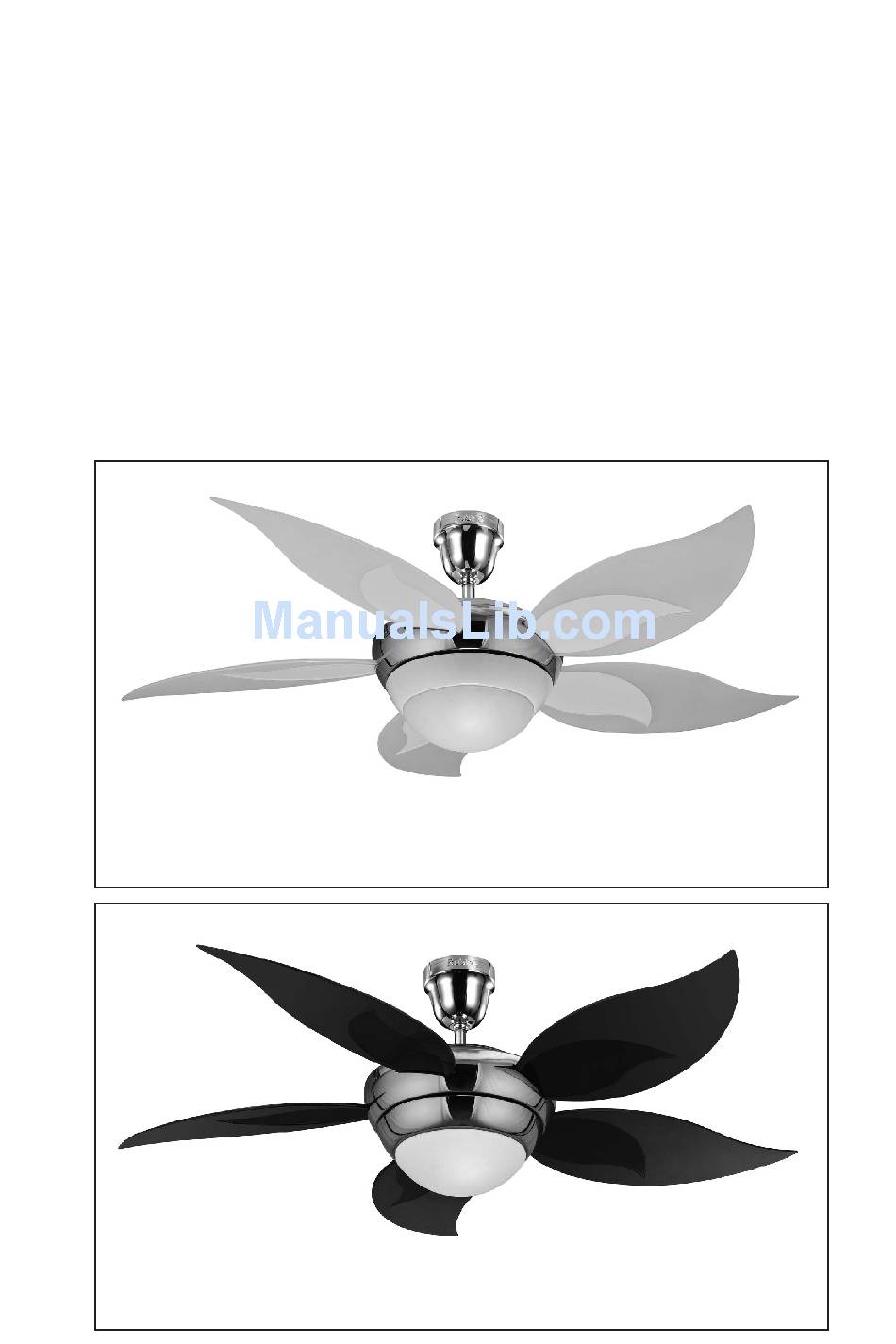

- Page 1 5 2" CEILING FANS Instruction Manual SAFETY GUIDELINES AND INSTALLATION PROCEDURES RCF-Mercury-5BL RCF-Mercury-5BL...
-
Page 2: What You Have
WHAT YOU HAVE After opening the box, you should find the following parts: QUANTITY QUANTITY SCREW PACKAGE PARTS 1. TOP CANOPY 9. BLADE ATTACHMENT SCREWS 2. DOWN ROD(6”) WITH 10. PAPER WASHERS HANGING RUBBER WHEEL 11. WIRE NUTS 3. COUPLING COVER 12. - Page 3 WARNING A). TO ENSURE YOUR PERSONAL SAFETY, PLEASE READ THROUGH THE INSTRUCTION MANUAL BEFORE USE: 1) Do not bend the blade brackets during the brackets installation, blades balancing or fan cleaning. 2) To prevent accidents, power switch must be OFF before ceiling fan installation. 3) Ceiling fan installation and electrical wiring must be done by qualified technician in accordance with all applicable codes and air conditioning engineers (ASHRAE) or the local qualified authorities.
-
Page 4: Installation Procedures
INSTALLATION PROCEDURES Before ceiling fan installation, please go through the procedures in detail with the picture diagrams as reference. DIAGRAM 1 STEP 1 (See Diagram 1) Remove the top housing cover by removing the 6 Str engt heni ng top screws and the strengthening plate. Then Pl at e attach the fan blade to the motor assembly by using the blade attachment screws and paper... -
Page 5: Supply Circuit
STEP 5 (See Diagram 5) WIRING INSTRUCTIONS FOR FAN MOTOR There are 4 wires in different colours on top of the motor. Brown Colour -- Live wire Blue Colour Neutral wire Green Colour Earth wire Orange Colour Light kit wire a) Connect orange colour wire from fan motor to the receiver orange colour wire ( marked “FOR LIGHT”);... - Page 6 DIAGRAM 6 STEP 6 (See Diagram 6) Tug the top canopy to ceiling and tighten up the screw on down rod to Top Canopy secure the top canopy. Screw Down Rod (Tighten up) DIAGRAM 7 STEP 7 (See Diagram 7) Place 2 pcs of 13W E27 bulbs into the light kit (Bulbs are not included).
- Page 7 NOTICE: FOR YOUR PERSONAL SAFETY, PLEASE OBEY TO THE INSTALLATION PROCEDURES AND GUIDELINES GIVEN. WARNING! FA S T E N T H E S A F E T Y C A B L E T O T H E M O U N T E D EXPANSION J HOOK FOR SAFETY PURPOSES.
-
Page 8: Safety Tips
SAFETY TIPS: Please ensure the distance between fan blades and ground must be at least 2.3 meter and above. MIN 2.3m GROUND Page 7... - Page 9 5 2" 吊 扇 安装手册 安全注意事项和安装程序 RCF-Mercury-5BL RCF-Mercury-5BL...
- Page 10 配 件 明 细 拆箱后,请逐一清点以下零件 零件 配件包 数量 数量 9. 叶片螺丝包 1. 吊盅 10. 纸垫片 2. 吊杆 11. 接线帽 3. 接头盖 12. 安全挂钩 4. 风扇主体 13. 平衡包 5. 玻璃灯罩 6. 叶片 7. 遥控器附1粒12伏电池 7A. 壁座附2个螺丝 8. 接收器 元 件 配 件 包 尺寸...
- Page 11 警 告 A) 为了确保您的人身安全，使用前请详细阅读说明书 1.在安装叶架，平衡叶片或清洁风扇的时候，不能将叶架弯曲。 2.安装此吊扇前必须关闭电源开关，以免造成意外。 3.此吊扇的安装和接电应由技术熟练的电工完成。 4.注意钻墙的时候不要损坏电线和其它隐藏的零件。 5.吊扇必须悬挂在坚定稳固的天花板上面，吊扇安装时，各部分螺丝必须锁牢。 B）安全注意事项 1.请不要将吊扇安装在潮湿的地方。 2.安装吊扇时，叶片至少离地面2.3米高处，以防与叶片发生意外碰触。 3.吊扇运转时，请不要用任何物品碰触叶片，以免危险。 4.为了减少触电事故发生，安装电线或拆装风扇前请及时关电源开关。 5.所有的接电必须符合国家安全要求的标准，为了避免意外触电，确保吊扇接地线生效 （适用于240V供电）。 6.为了确保您的安全和产品的使用达到最佳效果，建议要技术熟练的技工来安装此风扇。 7.只允许直接连接墙开关，请参考下图。 双柱单掷开关（断路开关） 240V/50Hz供电 墙开关（关/开） 接地 吊扇 8.本产品没有提供插头或其它绝缘体，连接或更换电线的时候，建议请资深的技工操作, 以免造成危险。...
- Page 12 安 装 程 序 为了确保顺利安装此吊扇，请详细阅读以下步骤，并参照插图。 图1 步骤1（图1） 松开补强板上面的6颗螺丝，把上罩拿起。用已 补强板 配好的螺丝和纸垫片把叶片装到马达上，锁紧螺 丝。装完所有叶片后，再把上罩和补强板装上， 螺丝 并锁紧螺丝。 叶片 注意：为了避免把叶片装反，请将印有 "this side up"那面朝上。 图2 接收器 吊杆 步骤2（图2） 吊盅 将插销和R销从吊杆取出，并松开接头上2颗预锁 接头盖 螺丝，将吊杆穿入吊盅和接头盖，再将电源线穿 R销 过吊杆，将接收器安装在吊盅上。 螺丝 插销 马达接头 图3 步骤3（图3） 吊杆 将吊杆套入马达接头处，对准孔，插上插销和 吊盅 R销，并锁紧螺丝，把接头盖移至马达的上端。 接头盖 螺丝 插销 马达接头...
- Page 13 步骤5（图5） 吊扇马达的电线安装说明 马达上面有四种不同颜色的电线 棕色——火线 蓝色——零线 绿色——接地线 橙色——灯线 a) 把马达上的橙色电线接到接收器标注“FOR LIGHT”的橙色电线； b) 把马达上的棕色电线接到接收器标注“TO MOTOR L”的棕色电线； c) 把马达上的蓝色电线接到接收器标注“TO MOTOR N”的蓝色电线； d) 把天花板上的火线（红 / 棕色）接到接收器标注“AC in L”的红色电线； e) 把天花板上的零线（黑 / 蓝色）接到接收器标注“AC in N”的黑色电线； f ) 把马达上的绿色电线接到天花板上的接地线（绿色）上。 图5 电 路 图 接地线 （绿色） TO MOTOR L 棕色...
- Page 14 图6 步骤6（图6） 把吊钟移至吊杆上端，使吊钟与天花 板贴紧，锁紧螺丝并把吊钟固定。 吊盅 螺丝(锁紧) 吊杆 图7 步骤7（图7） 把2个E27灯头的13W节能灯泡装到灯 头上（本产品不附灯泡），再装上玻 璃灯罩，并拧紧。 提示：本产品只能使用节能灯 灯具 节能灯 玻璃灯罩...
- Page 15 注 意 为 了 您 的 安 全 ， 请 严 格 按 照 安 装 程 序 操 作 。 警 示 为 了 安 全 起 见 ， 请 把 安 全 吊 钩 装 紧 在 天 花 板 上 ， 再 把 安...
- Page 16 注 意 安 全 起 见 ， 请 确 保 叶 片 距 离 地 面 至 少2 . 3米 或 以 上 。 最少 2.3米 地 面...
