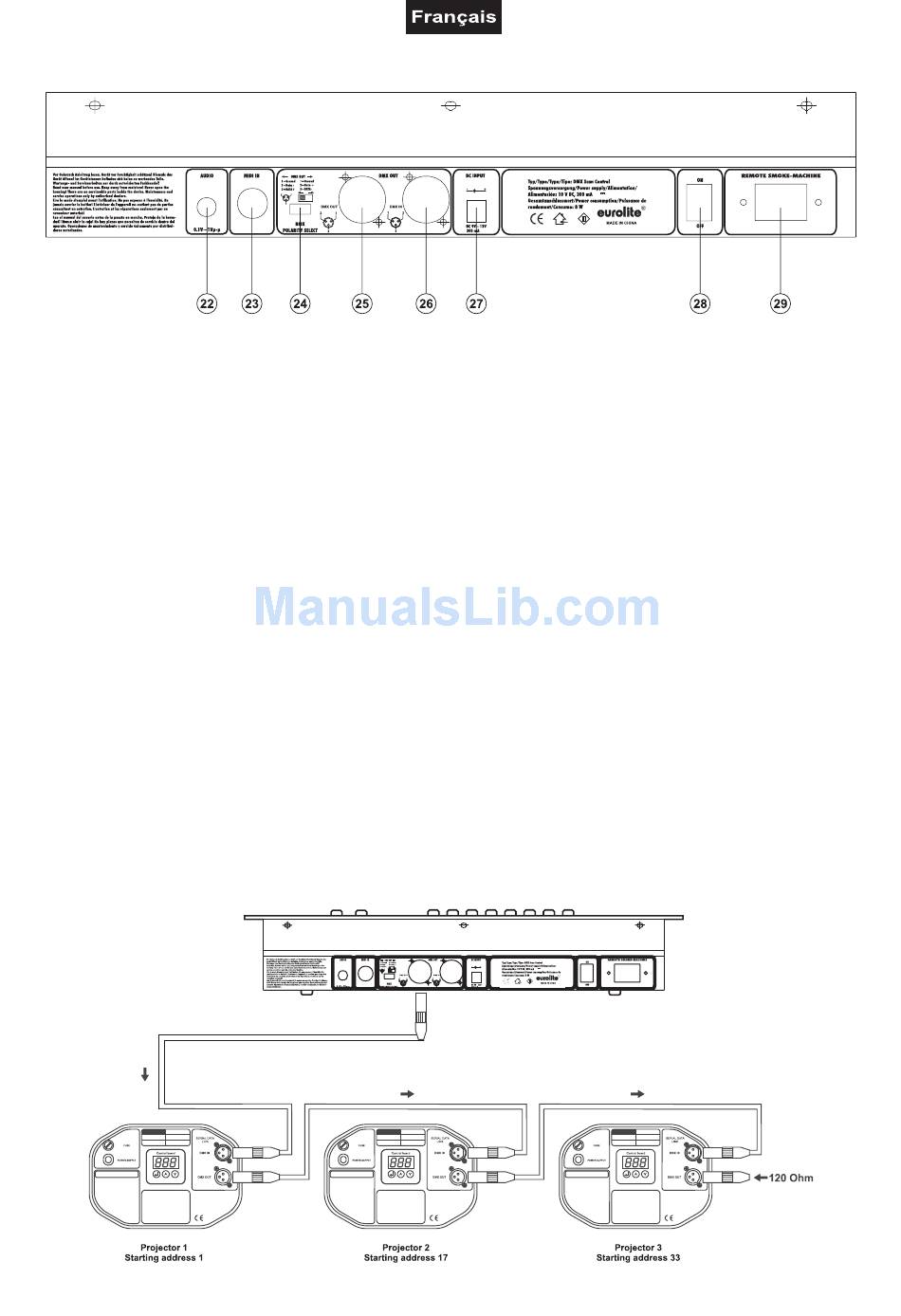

Panneau arrière:
22) Douille d'entrée Audio
23) Douille d'entrée MIDI
24) Sélecteur DMX POLARITY
25) Douille de sortie DMX
26) Douille d'entrée DMX
27) Douille d'alimentation
28) Interrupteur secteur
29) Douille d'entrée machine à fumée

5. SETUP

5.1 Montage

Installez l'appareil sur une surface plane ou dans un rack.
Montage du rack: Cet appareil est prévu pour un 19" rack (483 mm). Le rack devrait être un modèle „Double-
Door" avec la possibilité d'ouvir la face avant, ainsi que la face arrière. Le boîtier du rack devrait être équipé
d'un ventilateur. Faites attention à ce que l'air chaude puisse s'échapper du rack et qu'il y ait suffisamment
de distance vers les autres appareils.
Vous pouvez fixer le contrôleur avec quatre vis M6 au rack.
Connectez le cable de connexion avec la douille DC IN. Branchez le bloc d'alimentation.
5.2 Contrôle par le son
Le contrôle par le son est possible grâce au microphone intégré ou par la douille Audio. Connecter la source
son du mixer (p. ex. la sortie Master 2) à la douille cinch au dos de l'appareil (sensibilité 0,1 V - 1 V).

5.3 Connexion au projecteur

29/45 70064525X87NXS_V_1_0.DOC
