Service Manual
EVHC 09, 12, 18, 24 DSAAAR
E
Minisplits murales Inverter
Instrucciones de Manejo y Mantenimiento ................................................................................................... 2 - 4
GB
Inverter High Wall Minisplits
Operating and Maintenance Instructions ...................................................................................................... 5 - 7
F
Minisplits muraux Inverter
Instructions d'Utilisation et de Maintenance ............................................................................................... 8 - 10
P
Mini-splits murais Inverter
Instruções de utilização e manutenção .................................................................................................... 11 - 13
I
Minisplit a parete Inverter
Istruzioni di Uso e Manutenzione ............................................................................................................. 14 - 16
D
Minisplit Wandgeräte Inverter
Hinweise zu Bedienung und Wartung ...................................................................................................... 17 - 19
NL
Minisplit Inverter voor wandbevestiging
Bedienings- en onderhoudinstructies ....................................................................................................... 20 - 22
N
Vegg-minisplits Inverter
Betjenings- og vedlikeholdsinstrukser ...................................................................................................... 23 - 25
Johnson Controls Manufacturing España, S.L. participa en el Programa de Certificación EUROVENT.
Los productos se corresponden con los relacionados en el Directorio EUROVENT de Productos
Certificados, en el programa AC1, AC2, AC3, LCP y FC.
El LCP, abarca plantas enfriadoras condensadas por aire y bombas de calor hasta 600 kW.
Johnson Controls Manufacturing España, S.L. is participating in the EUROVENT Certification Programme.
Products are as listed in the EUROVENT Directory of Certified Products, in the program AC1, AC2,
AC3, LCP and FC.
The LCP program covers air condensed water chillers and heat pumps of up to 600 kW
Johnson Controls Manufacturing España, S.L. participe au Programme de Certification EUROVENT.
Les produits figurent dans l'Annuaire EUROVENT des Produits Certifiés, dans le programme AC1,
AC2, AC3, LCP et FC.
Le programme LCP recouvre les groupes refroidisseurs de liquides froid seul et réversible, à
condensation par air jusqu'à 600 kW.
Johnson Controls Manufacturing España, S.L. participa no Programa de Certificação EUROVENT.
Os produtos correspondem aos referidos no Directório EUROVENT de Produtos Certificados, no
programa AC1, AC2, AC3, LCP e FC.
O programa LCP abrange instalações arrefecedoras condensadas por ar e bombas de calor até
600 kW.
by johnson controls
Johnson Controls Manufacturing España, S.L. partecipa al Programma di Certificazione EUROVENT.
I prodotti interessati figurano nell'Annuario EUROVENT dei Prodotti Certificati, nel programma AC1,
AC2, AC3, LCP e FC.
Il programma LCP è valido per refrigeratori d'acqua raffreddati ad aria e pompe di calore sino a 600 kW.
Johnson Controls Manufacturing España, S.L. ist am Zertifikationsprogramm EUROVENT beteiligt.
Die entsprechend gekennzeichneten Produkte sind im EUROVENT-Jahrbuch im Programm AC1, AC2,
AC3, LCP und FC. enthalten.
Das LCP- Programm umfasst luftgekühlte Kühlanlagen und Wärmepumpe bis 600 kW.
Johnson Controls Manufacturing España, S.L. neemt deel aan het EUROVENT-certificatieprogramma.
De produkten zijn opgenomen in het EUROVENT-jaarboek van de gecertificeerde produkten, in de
programma AC1, AC2, AC3, LCP en FC.
Het LCP programma omvat door lucht gecondenseerde koelaggregaten en warmtepompen tot
600 kW.
Johnson Controls Manufacturing España, S.L. deltar i EUROVENT sertifiseringsprogram.
Produktene er oppført i EUROVENT's katalog over sertifiserte produkt, i kategoriene AC1, AC2, AC3,
LCP og FC.
LCP-programmet omfatter luftkondenserte kjøleanlegg og varmepumper opptil 600 kW..
Ref: 40345-1109M
Advertisement
Table of Contents
Related Manuals for York EVHC 09 DSAAAR
Summary of Contents for York EVHC 09 DSAAAR
-
Page 1: Operating And Maintenance Instructions

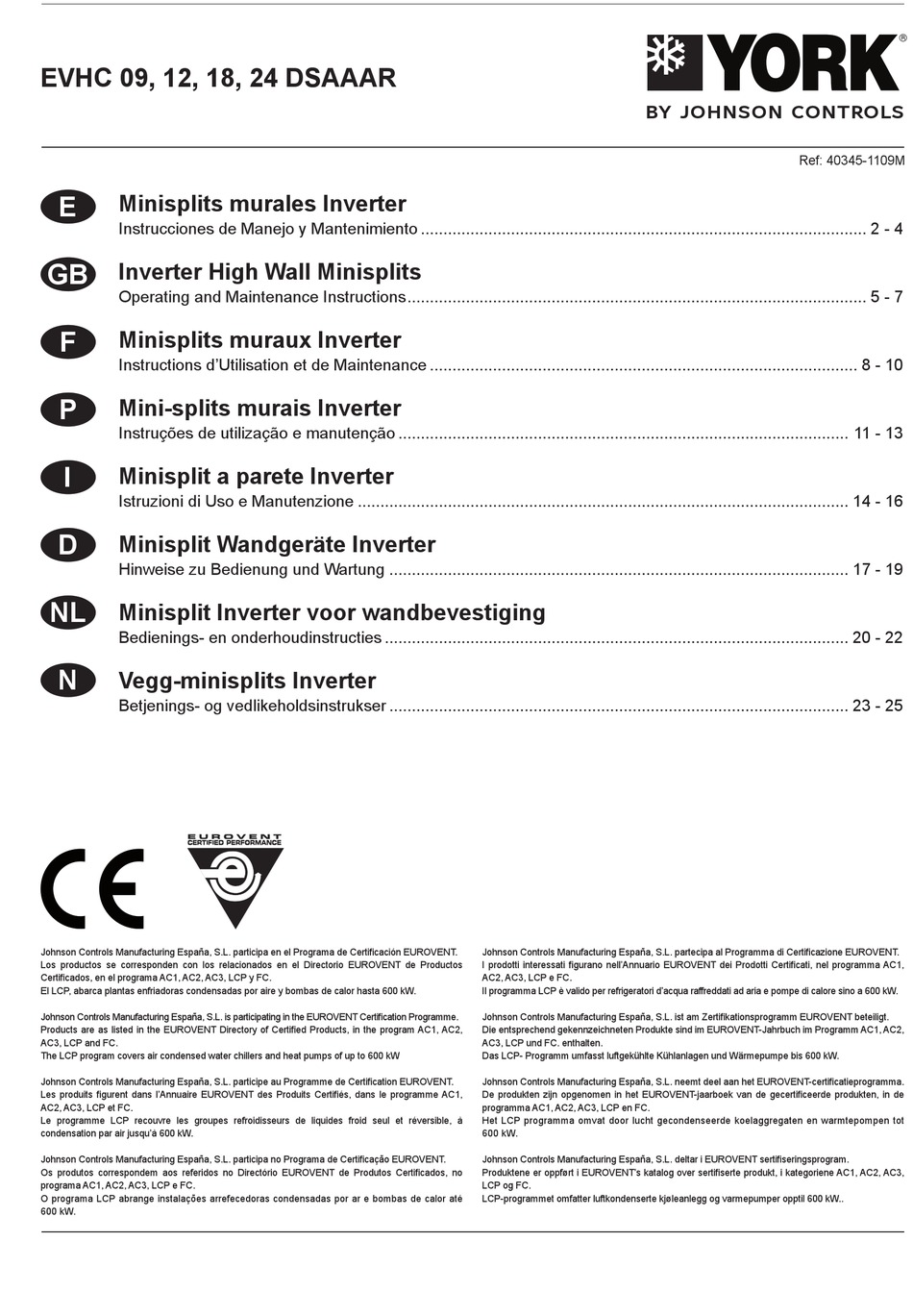

EVHC 09, 12, 18, 24 DSAAAR by johnson controls Ref: 40345-1109M Minisplits murales Inverter Instrucciones de Manejo y Mantenimiento ....................2 - 4 Inverter High Wall Minisplits Operating and Maintenance Instructions ...................... 5 - 7 Minisplits muraux Inverter Instructions d’Utilisation et de Maintenance ....................8 - 10 Mini-splits murais Inverter Instruções de utilização e manutenção .................... -
