Vivotek FD8133 Quick Installation Manual
Hide thumbs
Also See for FD8133:
- User manual (146 pages) ,
- Quick installation manual (14 pages) ,
- Quick installation manual (13 pages)
Advertisement
Quick Links
Quick Installation Guide
English
H.264 MicroSD/SDHC Compact Design
Français
Español
Deutsch
FD8133
Wired
This guide describes the basic functions of FD8133 / FD8134.
All detailed information is described in the user's manual.
Türkçe
Português
Italiano
Polski
Русский
Česky
Svenska
FD8134
PoE
IR illuminators
IP Sur veillance
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Vivotek FD8133
Summary of Contents for Vivotek FD8133
-

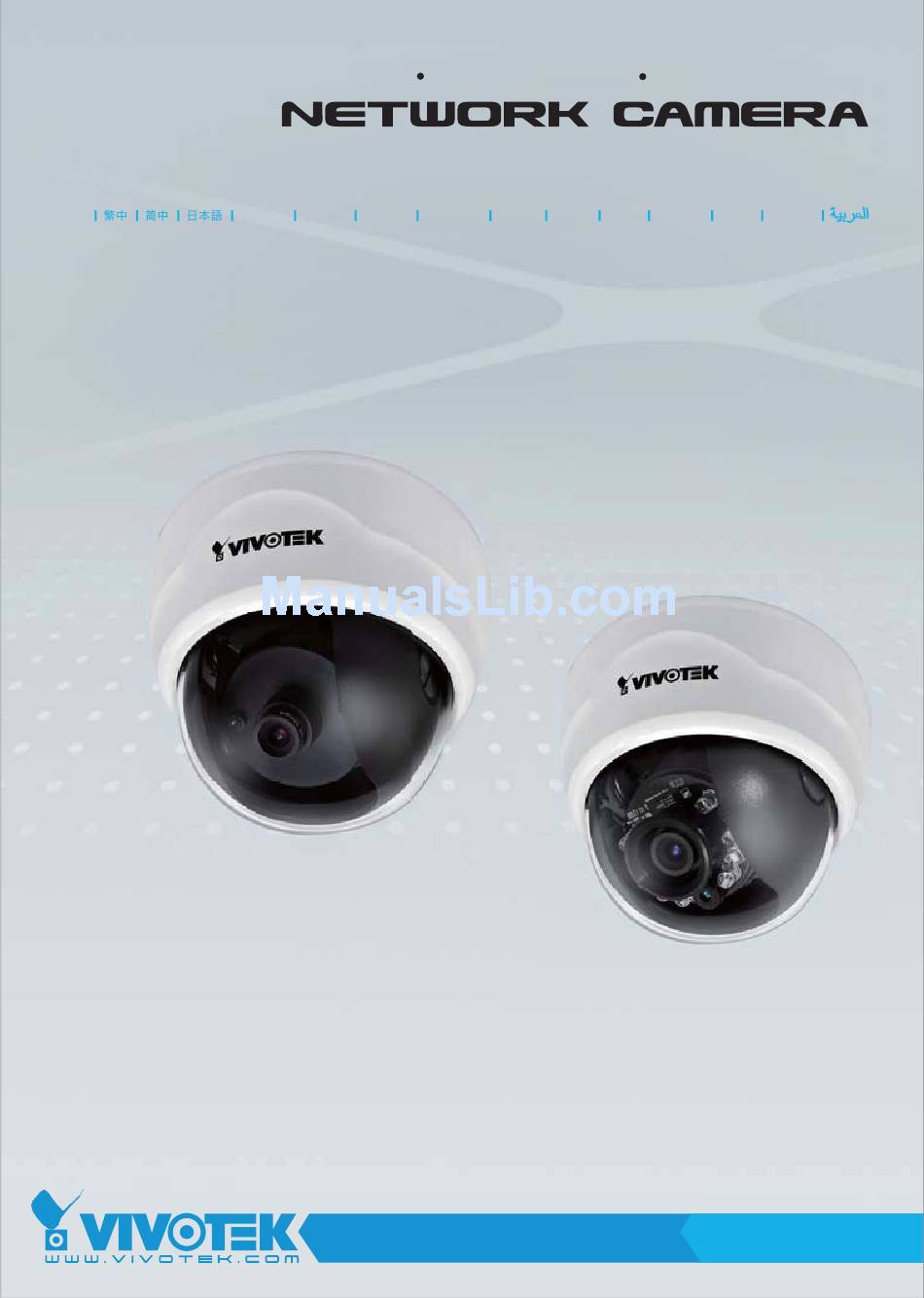

Page 1: Quick Installation Guide
Quick Installation Guide Türkçe English Français Español Deutsch Português Italiano Polski Русский Česky Svenska FD8133 Wired FD8134 IR illuminators This guide describes the basic functions of FD8133 / FD8134. All detailed information is described in the user's manual. IP Sur veillance... - Page 2 Zanim zaczniesz — zalecenia dotyczące bezpieczeństwa W razie zauważenia dymu lub Kamerę sieciową należy trzymać z dziwnego zapachu wydobywającego dala od wody. Jeśli kamera sieciowa się z kamery sieciowej, natychmiast zamoczy się należy natychmiast odłącz zasilanie. wyłączyć zasilanie. Skontaktuj się ze sprzedawcą i poinformuj Skontaktuj się...
- Page 3 Nie ustawiaj kamery sieciowej na Nie dotykaj kamery sieciowej niestabilnych powierzchniach. podczas burzy z wyładowaniami atmosferycznymi. Nie należy demontować kamery Nie upuszczaj kamery sieciowej z sieciowej. wysokości. Nie wkładaj do wnętrza obudowy kamery sieciowej żadnych przedmiotów (np. igieł itp.). PL - 112...
- Page 4 Sprawdź zawartość pakietu FD8133/ FD8134 Zasilacz sieciowy Naklejka montażowa Płyta CD z oprogramowaniem Drill hole Cable hole Drill hole Skrócona instrukcja instalacji / Przedłużacz RJ 45 gniazdko/gniazdko / Karta gwarancyjna Wkręty / zacisk PL - 113...
-
Page 5: Instalacja Sprzętu
Opis fi zyczny Czarna pokrywa Sensor światła Diody podczerwieni (8 jednostek, Soczewki odległość 10m) (tylko FD8134) Gniazdo karty MicroSD/SDHC Ogólne I/O blok terminala Wtyczka Ethernet 10/100 RJ45 Przycisk Reset Gniazdo zasilania Dioda stanu Instalacja sprzętu Po pierwsze, podążaj za instrukcjami, aby usunąć przykrywę kopuły. Obudowa kopuły Network Camera Model No: FD8134... - Page 6 Następnie usuń czarną przykrywę, jak pokazano poniżej. Śruba regulacji nachylenia Zaprojektowana jako niezwykle proste urządzenie, dana kamera internetowa jest bardzo łatwa w instalacji w różnych warunkach zewnętrznych. Uchwyt mocujący do sufitu Uchwyt mocujący do ściany 1. Przyłącz nakładkę wyrównującą do ściany/sufitu. 2.
-
Page 7: Podłączenie Do Sieci
6. Przypnij załączony zacisk rdzenia do kabla naprzeciw promieniowania EMI. Zacisk rdzenia powinien znajdować się w odległości co najmniej 5 cm od urządzenia. 5 cm Podłączenie do sieci Podłączenie ogólne (bez PoE) 1. Jeśli posiadasz zewnętrzne urządzenia DI, utwórz połączenie poprzez generalny blok terminału I/O. - Page 8 Zasilanie przez Ethernet (PoE) Kiedy używasz switcha z włączonym PoE Kamera jest zgodna z PoE, i pozwala na dostarczanie zasilania i danych przez jeden kabel Ethernet. Zobacz ilustrację jak połączyć kamerę do switcha z PoE przy pomocy kabla Ethernet. PoE switch Kiedy używasz switcha bez PoE Użyj wtyczki zasilającej PoE (opcja) aby połączyć...
- Page 9 Installation Wizard 2 3. Program wyszuka odbiorniki video, videoserwery i kamery sieciowe fi rmy VIVOTEK dostępne w sieci LAN. 4. Po wyszukaniu pojawi się okno główne instalatora. Kliknij adres MAC zgodny ze wska- zanym na etykiecie w dolnej części urządzenia w celu połączenia przeglądarki Internet Explorer z kamerą...
- Page 10 Gotowy do użycia 1. Uzyskaj dostęp do kamery sieciowej przez Internet. 2. Przechwytuj video na żywo z przeglądarki lub oprogramowania nagrywającego. Instrukcje dotyczące dalszej konfiguracji zawiera podręcznik użytkownika na płycie CD z oprogramowaniem. PL - 119...
- Page 11 Regulacja obiektywu Opierając się na obrazie uchwyconym przez kamerę, dopasuj soczewki kamery do pożądanego kąta oglądania. 1. Przekręć modul soczewek w prawo i lewo. 2. Poluzuj śrubę regulacji nachylenia, znajdującą się po obu stronach aparatu i obróć modułsoczewek w górę i w dół. Następnie dokręć śruby. 3.
- Page 12 Czynności końcowe 1. Dopasuj wewnętrzną stronę czarnej przykrywy do wcięć po obu stronach soczewek, popraw ustawienie czarnej przykrywy. 2. Jeśli chcesz aby kabel przebiegał poprzez ścianę/sufit, umieść kabel porządnie w otworach. 3. Dałącz przykrywę kopuły do kamery jak pokazują poniższe wskazówki. Zaprojektowana jako niezwykle proste urządzenie, przykrywa kopuły nie może zostać...
- Page 13 P/N: 625011000G Ver.1.0 Copyright 2010 VIVOTEK INC. All right reserved.
