Regulacja momentu dokręcania
Rys.7
Jeżeli chcesz wkręcać śruby do elementów metalowych,
śruby do drewna, śruby sześciokątne itp. z określonym
momentem obrotowym, wyreguluj moment dokręcania w
następujący sposób.
1. Najpierw wyjmij z narzędzia akumulator.
2. Odkręć i wyjmij śruby mocujące pierścień.
3. Obróć ręką pierścień z przodu narzędzia tak, aby
widać było otwór znajdujący się pod pierścieniem.
4. Umieść akumulator w narzędziu i pociągnij za
język spustowy przełącznika. Zwolnij go tak, aby
pierścień regulujący mógł się obracać i aby był
widoczny w otworze. Teraz wyjmij akumulator.
Rys.8
5. Użyj opcjonalnego uchwytu regulującego, aby
wyregulować moment dokręcania. Wsuń kołki
uchwytu regulującego do otworów z przodu
narzędzia. Teraz obróć uchwyt regulujący w
kierunku zgodnym z ruchem wskazówek zegara,
aby ustawić większy moment dokręcania lub w
kierunku odwrotnym do ruchu wskazówek zegara,
aby uzyskać mniejszy moment obrotowy.
6. Wyrównaj żółtą linię z żądanym numerem na skali
momentu dokręcania.
7. Włóż akumulator i upewnij się, że został ustawiony
właściwy moment dokręcania - użyj w tym celu
testera.
8. Obróć pierścień z przodu narzędzia, a następnie
dokręć śrubę, aby zablokować pierścień.
UWAGA:
Numery na skali momentu dokręcania stanowią
•
przydatne wytyczne podczas ustawiania żądanego
momentu dokręcania.
MONTAŻ
UWAGA:
Przed przystąpieniem do jakichkolwiek czynności
•
związanych z obsługą narzędzia należy koniecznie
upewnić się, czy jest ono wyłączone i czy
akumulator został wyjęty.
Montaż i demontaż tradycyjnej końcówki do
wkręcania lub końcówki nasadowej
Rys.9
Należy stosować wyłącznie końcówki pokazane na
rysunku. Nie wolno stosować innych końcówek.
Aby zainstalować końcówkę pociągnij za tuleję w
kierunku strzałki i wsuń końcówkę jak najgłębiej do tulei.
Następnie zwolnij tuleję, aby zamocować w niej
końcówkę.
Rys.10
Aby wyjąć końcówkę, pociągnij tuleję w kierunku strzałki i
zdecydowanym ruchem wyciągnij z niej końcówkę.
UWAGA:
Jeżeli końcówka
•
wystarczająco głęboko do tulei, tuleja nie wróci do
swojego pierwotnego położenia i końcówka nie
będzie dobrze zamocowana. W takim przypadku
spróbuj ponownie włożyć końcówkę zgodnie z
powyższymi instrukcjami.
DZIAŁANIE
Operacja wkręcania
Rys.11
Wsuń ostrze końcówki do wkręcania do gniazda we łbie
wkrętu i dociśnij narzędzie. Następnie włącz narzędzie.
Gdy sprzęgło zadziała, silnik zatrzyma się automatycznie.
Zwolnij język spustowy przełącznika.
UWAGA:
Końcówka do wkręcania powinna być prostopadła
•
do łba wkrętu, w przeciwnym razie wkręt i/lub
końcówka mogą ulec uszkodzeniu.

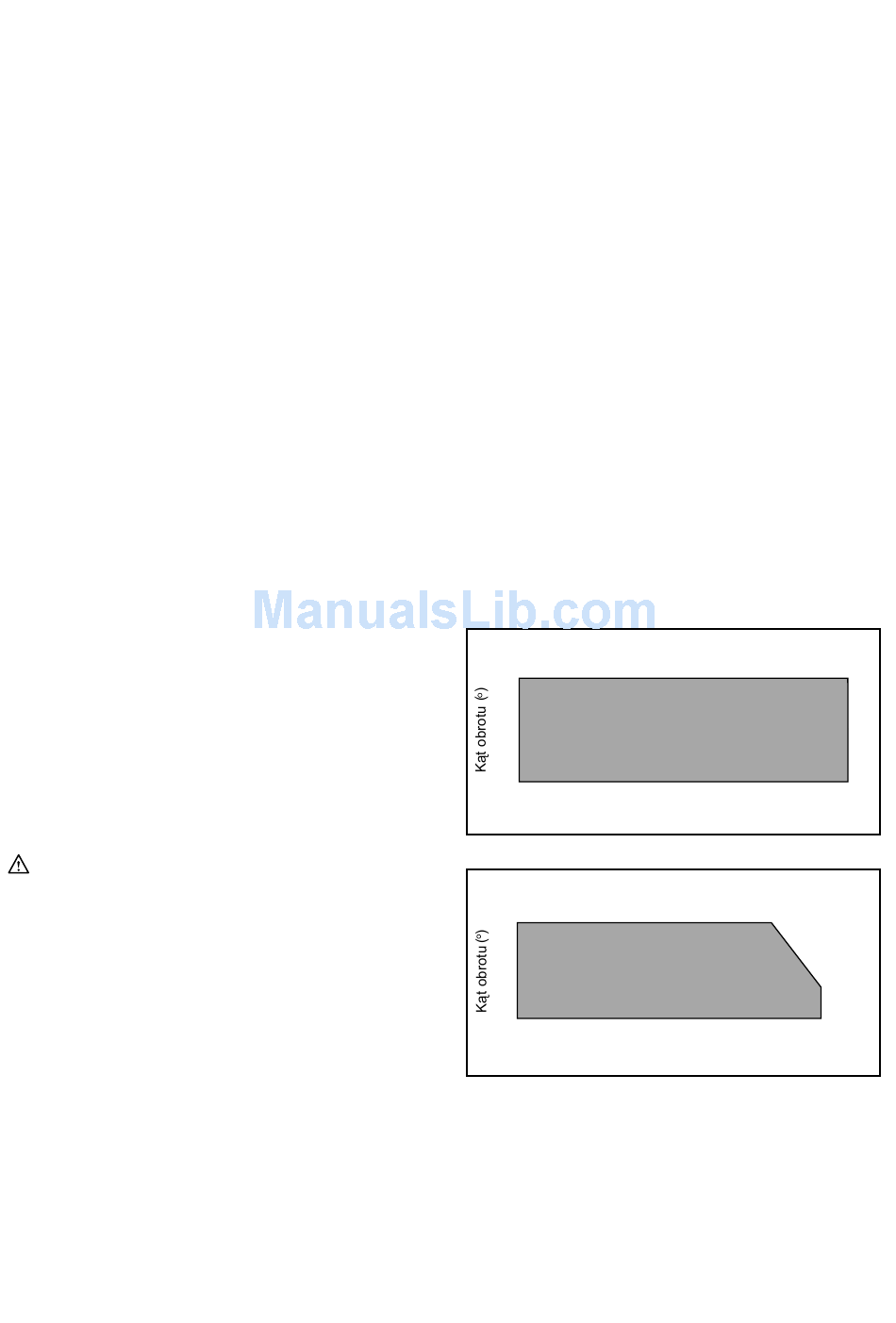

Zakresy wydajności dokręcania
Używaj narzędzia w obrębie dopuszczalnego zakresu
wydajności dokręcania.
używane powyżej dopuszczalnego zakresu, sprzęgło nie
będzie działać.
wystarczającego momentu dokręcania.
Zakres dokręcania
360
300
240
180
120
60
0
0,5
006301
Zakres dokręcania
360
300
240
180
120
60
0
1
004251
23
nie będzie
Jeżeli narzędzie
Wtedy narzędzie nie
1 1,5
Moment obrotowy
2 3
Moment obrotowy
wsadzona
będzie
zapewnia
BFT020F
BFT021F
2
N.m
BFT040F
4
N.m
