Asus RT-AC66U Quick Start Manual page 142

UPOZORENJE! Prije odvajanja žica/kabela, pobrinite se da kabel-
ski/ADSL modem bude isključen barem dvije minute. Ako modem
ima bateriju rezervnog napajanja, izvadite i nju.

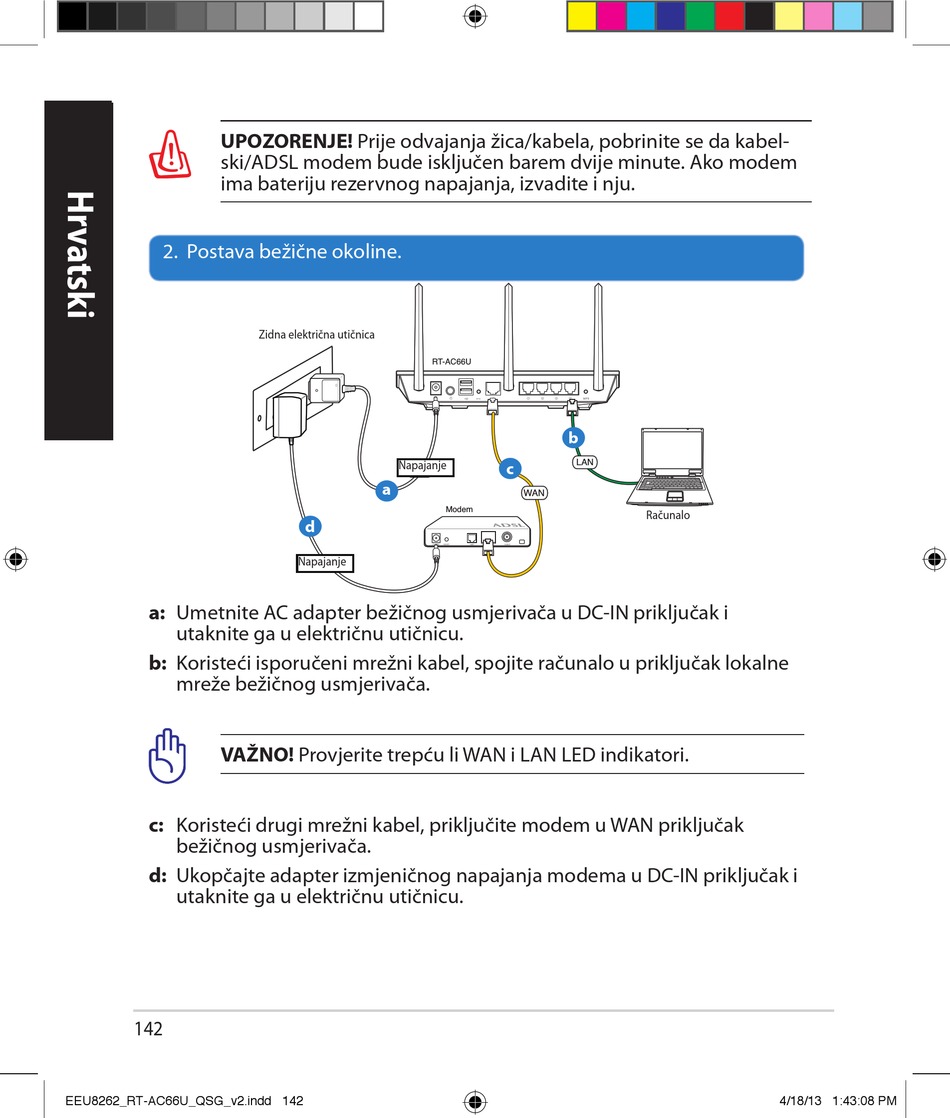

2. Postava bežične okoline.
a: Umetnite AC adapter bežičnog usmjerivača u DC-IN priključak i
utaknite ga u električnu utičnicu.
b: Koristeći isporučeni mrežni kabel, spojite računalo u priključak lokalne
mreže bežičnog usmjerivača.
VAŽNO! Provjerite trepću li WAN i LAN LED indikatori.
c: Koristeći drugi mrežni kabel, priključite modem u WAN priključak
bežičnog usmjerivača.
d: Ukopčajte adapter izmjeničnog napajanja modema u DC-IN priključak i
utaknite ga u električnu utičnicu.
142
EEU8262_RT-AC66U_QSG_v2.indd 142
Zidna električna utičnica
Wall Power Outlet
RT-AC66U
Napajanje
Power
a
d
Napajanje
Power
b
LAN
c
WAN
Modem
Računalo
Computer
4/18/13 1:43:08 PM
