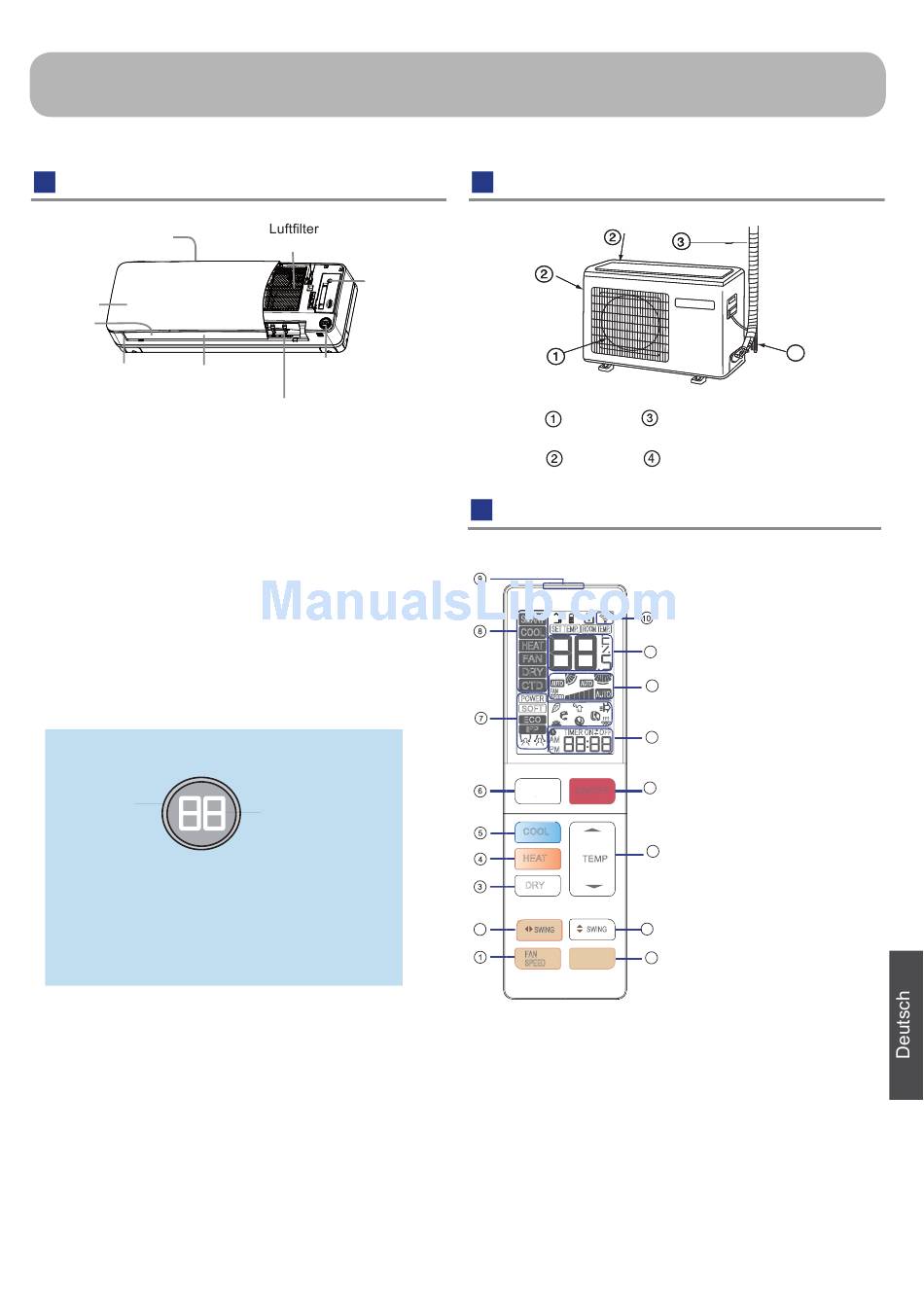

Teile und Funktionen

Innengerät
Einlass
Einlass-
gitter
Auslass
Nano-Aqua- Waagerechte
Modul Lamellen
(innenlie- (Luftausblas-
gend) richtung oben/
unten, innenlie-
gend)
Das Innengerät kann je nach dem erworbenen Produkt von dem
in der Bedienungsanleitung abgebildeten abweichen.
Anzeige
Leuchtdisplay
Je nach Display-Modus zeigt das Leuchtdisplay
verschiedene Farben für verschiedene eingestellte
Funktionen an.
KÜHLEN: Blau
VENTILATOR: Gelb
ENTFEUCHTEN: Cyan
(innenliegend)
Notschalter
Anzeige
Senkrechte Lamellen
(Luftausblasrichtung
rechts/links, innenlie-
gend)
Temperaturanzeige
HEIZEN: Rot
AUTOMATISCH: Weiß
GESUNDHEIT: Grün
Außengerät
AUSLASS
EINLASS
Fernbedienung
Außenansicht der Fernbedienung
SMART
SET TEMP. ROOM TEMP.
COOL
HEAT
FAN
DRY
AUTO AUTO
CTD
FAN
AUTO
SPEED
POWER
SOFT
ECO
iFP
TIMER ON OFF
AM
PM
ON/OFF
QUIET
COOL
.
HEAT
DRY
2
FAN
ECO
SPEED
1. Taste „VENTILATORGE- Taste „VENTILATORGE- Taste „VENTILATORGE-
SCHWINDIGKEIT"
Dient zur Auswahl der
Ventilatorgeschwindigkeit:
NIEDRIG, MITTEL, HOCH,
AUTO
2. Taste „SCHWENKEN
LINKS/RECHTS"
3. Taste „ENTFEUCHTEN"
Dient zum Einstellen des
Entfeuchtungsbetriebs.
4. Taste „HEIZEN"
Dient zum Einstellen
4
VERBINDUNGSLEITUNGEN UND
ELEKTRISCHE VERKABELUNG
ABLAUFSCHLAUCH
des Heizbetriebs. (Reine
Kühlgeräte verfügen
nicht über Displays
und Funktionen für den
Heizbetrieb.)
11
5. Taste „KÜHLEN"
12
Dient zum Einstellen des
Kühlbetriebs.
6. Taste „LEISE"
13
7. Statusanzeige aller
Funktionen
14
8. Anzeige des Betriebsmodus
9. Signal-Endgerät
15
10. Signal-Anzeige
11. Temperaturanzeige
12. Anzeige für
Ventilatorgeschwindigkeit,
16
Schwenkanzeige oben/
17
unten, Schwenkanzeige
rechts/links
13. Anzeige „TIMER EIN"
Anzeige „TIMER AUS"
Uhrzeitanzeige
14. Taste „EIN/AUS"
15. Taste „TEMP"
Dient zur
Temperatureinstellung.
16. Taste „SCHWENKEN
NACH OBEN/UNTEN"
17. Taste „ENERGIE
SPAREN"
Energiesparfunktion.
45
