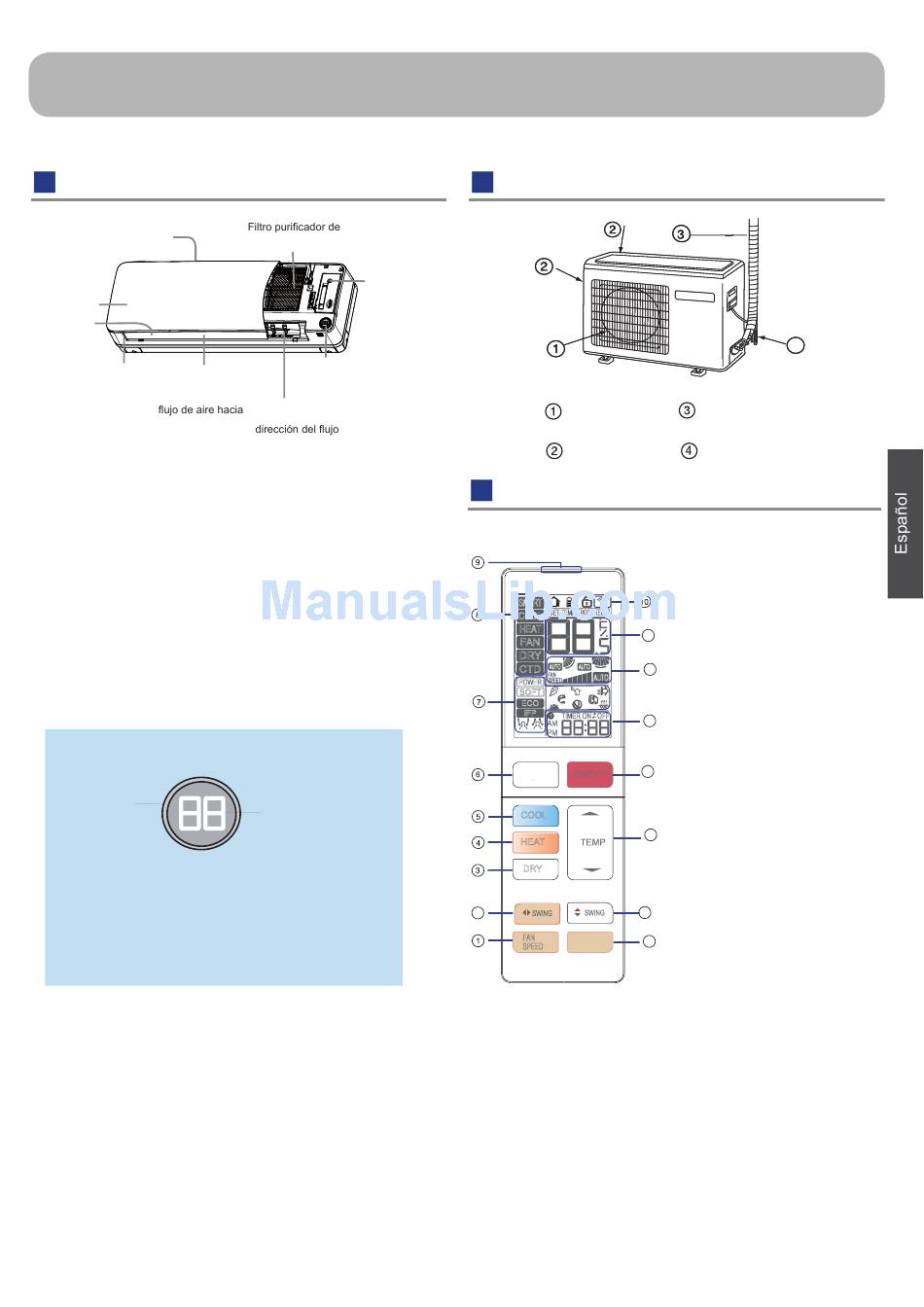

Componentes y funciones

Unidad interior

Toma de entrada
Rejilla de
entrada de aire
Salida de aire
Generador
Alerón horizontal
de aniones
(permite ajustar
negativos
la dirección del
(interior)
arriba y hacia
abajo; no lo ajuste
manualmente)
La unidad interior podría ser distinta a la que aparece en el
manual, según el producto adquirido.
Panel de indicadores
Aureola
Muestra el modo del aire acondicionado. La aureola
cambia de color según la función que esté activa.
FRÍO: azul
VENTILADOR: amarillo
SECO: cian
aire (interior)
Interruptor de
emergencia
Panel de
indicadores
Paleta vertical
(permite ajustar la
de aire hacia la
izquierda y hacia
la derecha)
Indicador de
TEMPERATURA
CALOR: rojo
AUTOMÁTICO: blanco
SALUDABLE: verde

Unidad exterior

SALIDA DE AIRE
ENTRADA DE AIRE

Mando a distancia

Parte externa del mando
SMART
SET TEMP. ROOM TEMP.
COOL
HEAT
FAN
DRY
AUTO
AUTO
CTD
FAN
AUTO
SPEED
POWER
SOFT
ECO
iFP
TIMER ON OFF
AM
PM
ON/OFF
QUIET
COOL
.
HEAT
DRY
2
16
FAN
ECO
SPEED
1. Botón VELOCIDAD DEL
VENTILADOR
Se utiliza para seleccionar
el nivel de velocidad del
ventilador: BAJA, MEDIA, ALTA
y AUTOMÁTICA
2. Botón OSCILACIÓN
IZQUIERDA/DERECHA
3. Botón SECO
Se utiliza para establecer el
funcionamiento en SECO.
4. Botón CALOR
Se utiliza para establecer el
funcionamiento en CALOR. Las
unidades que solo dispongan
4
TUBOS DE CONEXIÓN Y
CABLEADO ELÉCTRICO
MANGUITO DE DRENAJE
de funciones de refrigeración
no poseen pantallas ni
funciones relacionadas con la
calefacción.
5. Botón FRÍO
11
Se utiliza para establecer el
funcionamiento en FRÍO.
12
6. Botón SILENCIOSO
7. Muestra el estado de cada
13
función.
8. Indicador de modo de
funcionamiento
14
9. Extremo de envío de señal
10. Indicador de envío de señal
15
11. Indicador de TEMPERATURA
12. Indicador de VELOCIDAD
DEL VENTILADOR Indicador
de oscilación arriba/abajo
Indicador de oscilación
izquierda/derecha
17
13. Indicador de
TEMPORIZADOR DE
ENCENDIDO
Indicador de
TEMPORIZADOR DE
APAGADO
Indicador de RELOJ
14. Botón ENCENDIDO/
APAGADO
15. Botón TEMPERATURA
Se utiliza para cambiar la
temperatura.
16. Botón OSCILACIÓN
ARRIBA/ABAJO
17. Botón AHORRO
Se utiliza para cambiar a la
función de ahorro de energía.
12
