INSTALLATION AND
OPERATING INSTRUCTIONS

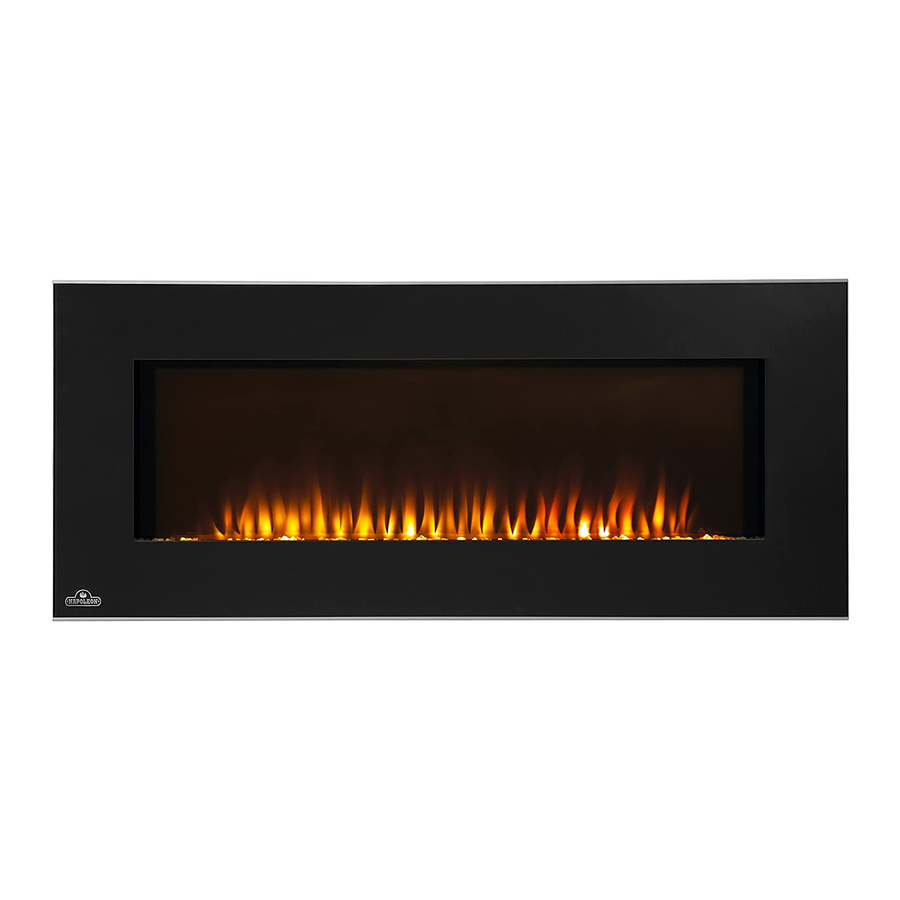

Napoleon 42"
ELECTRIC FIREPLACE
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /
103 Miller Drive, Crittenden, Kentucky, USA, 41030
1.16E
W415-1134 / B / 07.13.15
EN
FR
PG
21
Advertisement
Chapters
Table of Contents
Related Manuals for Napoleon EFL42
Summary of Contents for Napoleon EFL42
- Page 1 Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030 Phone (705)721-1212 • Fax (705)722-6031 • www.napoleonfi replaces.com •hearth@napoleonproducts.com 1.16E...
-
Page 2: Table Of Contents
TABLE OF CONTENTS INTRODUCTION DIMENSIONS LISTING APPROVALS UNPACKING AND TESTING APPLIANCE GENERAL INSTRUCTIONS LOCATING APPLIANCE GROUNDING APPLIANCE INSTALLATION MINIMUM CLEARANCE TO COMBUSTIBLES MINIMUM MANTEL CLEARANCES INSTALLING THE APPLIANCE FINISHING GLASS DOOR REMOVAL CRYSTAL EMBER INSTALLATION OPERATING INSTRUCTIONS MAIN POWER SWITCH OPERATING BY REMOTE CONTROL MAINTENANCE FUSE REPLACEMENT... -
Page 3: Introduction
1.0 INTRODUCTION WARNING • THIS APPLIANCE IS HOT WHEN OPERATED AND CAN CAUSE SEVERE BURNS IF CONTACTED. • Do not operate appliance before reading and understanding operating instructions. Failure to operate appliance according to operating instructions could cause fi re or injury. •... -
Page 4: En 1.1 Dimensions
This appliance has been tested in accordance with the CSA Standards for fi xed and location-dedicated electric room appliances in the United States and Canada. If you need assistance during installation, please contact your local dealer. Model Number EFL42 NLF42 NOTE: This appliance must be electrically wired Description... -
Page 5: Unpacking And Testing Appliance
GENERAL INSTRUCTIONS WARNING READ THESE INSTRUCTIONS COMPLETELY BEFORE BEGINNING INSTALLATION. FAILURE TO FOLLOW THEM COULD CAUSE AN APPLIANCE MALFUNCTION RESULTING IN SERIOUS INJURY AND/OR PROPERTY DAMAGE. ALL ELECTRIC APPLIANCES HAVE HOT AND ARCING OR SPARKING PARTS INSIDE. DO NOT USE IT IN AREAS WHERE GASOLINE, PAINT OR FLAMMABLE LIQUIDS ARE PRESENT. -
Page 6: Locating Appliance
2.0 LOCATING APPLIANCE WARNING DUE TO HIGH TEMPERATURES, THIS ELECTRIC APPLIANCE SHOULD BE LOCATED OUT OF TRAFFIC. KEEP COMBUSTIBLE MATERIALS SUCH AS FURNITURE, PILLOWS, BEDDING, PAPERS, CLOTHES AND CURTAINS AT LEAST 36" FROM THE FRONT OF THE APPLIANCE. NEVER LOCATE THIS ELECTRIC APPLIANCE WHERE IT MAY FALL INTO A BATHTUB OR OTHER WATER CONTAINER. -
Page 7: Installation
DO NOT RUN THE POWER CORD HORIZONTALLY, DIRECTLY BELOW THE APPLIANCE. 68.5A Your EFL42/NLF42 is a wall-mounted appliance. Select a suitable location that is not susceptible to moisture and is away from drapes, furniture and high traffi c areas. NOTE: Follow all National and local electrical codes. -
Page 8: Minimum Clearance To Combustibles
MINIMUM CLEARANCE TO COMBUSTIBLES Measurements are taken from the glass front. Bottom 0" 8" (203mm) to mantel Sides 0" 8" (203mm) to ceiling Back 0" NOTE: The power switch is located on the lower right hand side of the appliance. Always ensure that access to this switch remains available. -
Page 9: Installing The Appliance
INSTALLING THE APPLIANCE Due to the many different materials used on different walls, it is highly recommended that you consult your BODY local builder before you install this appliance on the wall. GLASS FRONT Select a location that is not prone to moisture and is located at least 36"... -
Page 10: Finishing
4.0 FINISHING WARNING POWER SUPPLY SERVICE MUST BE COMPLETED PRIOR TO FINISHING TO AVOID RECONSTRUCTION. HEAT VENTS AND AIR OPENINGS CANNOT BE COVERED IN ANY CIRCUMSTANCES. GLASS DOOR REMOVAL WARNING THE DOOR LATCHES ARE PART OF A SAFETY SYSTEM AND MUST BE PROPERLY ENGAGED. DO NOT OPERATE THE APPLIANCE WITH LATCHES DISENGAGED. -
Page 11: Operating Instructions
5.0 OPERATING INSTRUCTIONS Once the appliance has been plugged into a grounded electrical outlet, it is ready to operate. NOTE: Ensure the house circuit breakers for the power supply are turned on. In the event of a power failure, when the main power switch of the appliance is in the "I" ON position and the hand held remote control is in the OFF position, the fl... -
Page 12: Maintenance
6.0 MAINTENANCE FUSE REPLACEMENT WARNING PREPARATION FOR MAINTENANCE ALWAYS DISCONNECT THE POWER AND ALLOW THE ELECTRIC APPLIANCE TO COOL BEFORE PERFORMING ANY CLEANING, MAINTENANCE OR RELOCATION OF THIS ELECTRIC APPLIANCE. TURN CONTROLS TO OFF AND REMOVE PLUG FROM OUTLET OR TURN OFF THE HOUSE CIRCUIT BREAKER TO ELECTRIC APPLIANCE RECEPTACLE. -
Page 13: Wiring Diagram
7.0 WIRING DIAGRAM WARNING TURN OFF THE APPLIANCE COMPLETELY AND LET COOL BEFORE SERVICING. ONLY A QUALIFIED SERVICE PERSON SHOULD SERVICE AND REPAIR THIS ELECTRIC APPLIANCE. W415-1134 / B / 07.13.15... -
Page 14: Replacement Parts
8.0 REPLACEMENT PARTS Contact your dealer or the factory for questions concerning prices and policies on replacement parts. Normally all parts can be ordered through your Authorized dealer / distributor. WARNING FOR WARRANTY REPLACEMENT PARTS, A PHOTOCOPY OF THE ORIGINAL INVOICE WILL BE REQUIRED TO HONOUR THE CLAIM. FAILURE TO POSITION THE PARTS IN ACCORDANCE WITH THIS When ordering replacement parts always give the following information:... -
Page 15: Troubleshooting
9.0 TROUBLESHOOTING WARNING TURN OFF THE APPLIANCE COMPLETELY AND LET COOL BEFORE SERVICING. ONLY A QUALIFIED SERVICE PERSON SHOULD SERVICE AND REPAIR THIS ELECTRIC APPLIANCE. SYMPTOM PROBLEM TEST SOLUTION Dim or no fl ame Drum LED’s are burnt out Inspect the LED’s inside the fl ame generation cylinder drum (W010-2918) and replace them if necessary Ember bed is not Ember LED’s are burnt out... -
Page 16: Warranty
NAPOLEON warrants its products against manufacturing defects to the original purchaser only. Registering your warranty is not necessary. Simply provide your proof of purchase along with the model and serial number to make a warranty claim. NAPOLEON reserves the right to have its representative inspect any product or part thereof prior to honouring any warranty claim. -
Page 17: Service History
11.0 SERVICE HISTORY 43.1 W415-1134 / B / 07.13.15... -
Page 18: Notes
12.0 NOTES 44.1 W415-1134 / B / 07.13.15... - Page 19 44.1 W415-1134 / B / 07.13.15...
