AK9228AS et modèles AK9234AS seulement
1
1.
3.

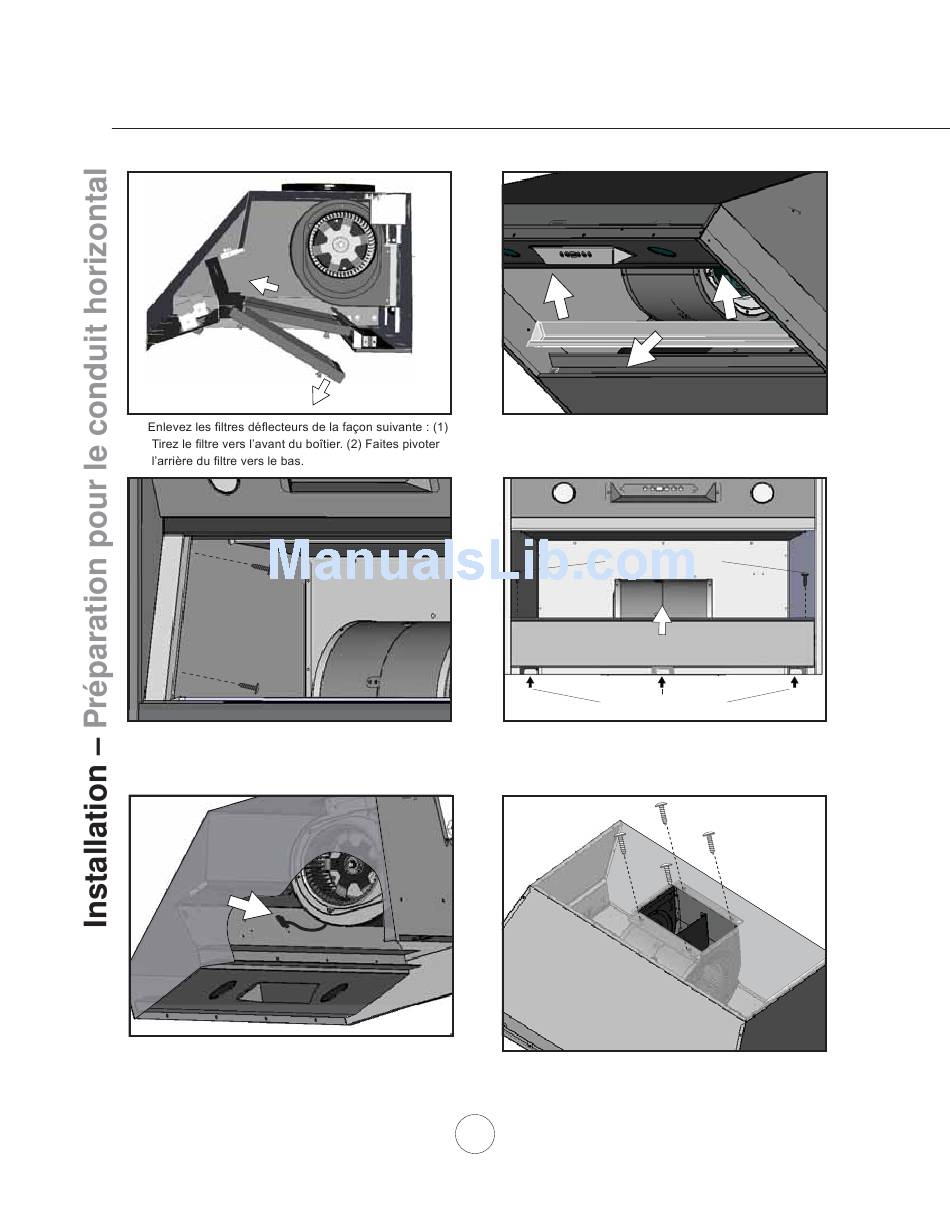

(AK9228AS seulement) Enlevez les panneaux
d'habillage latéraux en retirant les (2) vis se trouvant à
l'arrière de chaque panneau.
5.
Débranchez le connecteur Molex.
2
2.
4.
6.
12
www.zephyronline.com
1
2
Enlevez le collecteur de graisse de la façon suivante :
(1) Poussez le collecteur vers le haut pour le libérer du
panneau inférieur. (2) Retirez le collecteur du boîtier.
1
Vis du panneau inférieur
2
Languettes de verrouillage
Enlevez le panneau inférieur de la façon suivante :
(1) Enlevez les (2) vis des deux côtés du panneau
inférieur. (2) Tirez le panneau inférieur vers l'avant du
boîtier pour le libérer des languettes de verrouillage.
Enlevez le ventilateur du boîtier en retirant les (4) vis
3/16" x 3/8" de la partie supérieure du boîtier. Gardez
les vis de côté pour une utilisation ultérieure.
1
