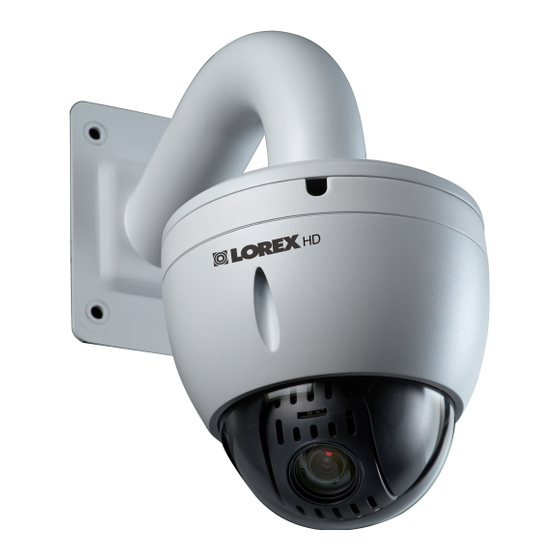

Lorex LZV2722 Instruction Manual

Hd ptz camera
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Instruction Manual
LZV2722 HD PTZ Camera
English / Français / Español

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LZV2722 and is the answer not in the manual?

Questions and answers

Related Manuals for Lorex LZV2722

Summary of Contents for Lorex LZV2722

  • Page 1 Instruction Manual LZV2722 HD PTZ Camera English / Français / Español...
  • Page 3 Instruction Manual LZV2722 HD PTZ Camera #LX400025; r.30544/30780; en-US...
  • Page 4 Thank you for purchasing this product. Lorex is committed to providing our customers with a high quality, reliable security solution. This manual refers to the following models: LZV2722 For the latest online manual, downloads and product updates, and to learn about our complete line of accessory products, please visit our website at: www.lorextechnology.com...

  • Page 5: Table Of Contents

    Table of contents Safety Instructions ................1 Features ...................2 Getting Started..................3 Connecting the Camera..............4 Installation ..................5 Installation Tips and Warnings ............. 5 Extension Cables..............5 5.2.1 Connection Diagram for Extending the Cables Beyond 100ft (30m) ..............5 Installation (Indoor/Outdoor)............6 Controlling the PTZ Camera with your DVR ......... 12 Controlling a PTZ Camera (Local DVR)........

  • Page 7: Safety Instructions

    Safety Instructions • Read this guide carefully and keep it for future reference. • Follow all instructions for safe use of the product and handle with care. • Use the camera within given temperature, humidity, and voltage levels noted in the Technical Specifications.

  • Page 8: Features

    Features • High definition 1080p 2MP Sony Exmor® image sensor. • Powerful 12x optical zoom and 16x digital zoom to focus in on even the finest details. • Full 360° continuous pan rotation for complete area coverage. Fast 300° per second panning speed.

  • Page 9: Getting Started

    Getting Started The system comes with the following components: Pendant Cap PTZ Camera Wall Mount 100ft BNC / Power 4x Mounting Screws Power Adapter Extension Cable & Anchors 4x O-Rings Allen Key 4x Allen Bolts Mounting Template Instruction Manual #LX400025; r.30544/30780; en-US...

  • Page 10: Connecting The Camera

    Connecting the Camera NOTE • It is recommended to connect the camera to your DVR and test the PTZ controls before permanent installation. For instructions on how to setup PTZ controls, see 6 Controlling the PTZ Camera with your DVR, page 12. •...

  • Page 11: Installation

    Installation 5.1 Installation Tips and Warnings WARNING Make sure to install the camera in a location that can support the camera weight. If mounting the cam- era on a drywall surface, you must drill at least 2 of the mounting screws through a wooden stud. See 5.3 Installation (Indoor/Outdoor), page 6 for complete installation instructions.
  • Page 12 Installation 1. Connect the BNC video connector on the camera cable to a BNC extension cable up to 800ft (244m) long (not included). 2. Connect the female AC 24V power connector on the camera cable to the included power adapter. Connect the power adapter to a power outlet. CAUTION •...
  • Page 13 Installation 3. Pull the cables through the wall mount bracket. Firmly attach the wall mount bracket to the wall using the included mounting screws (x4) and the included anchors (x4) if needed. WARNING Make sure to install the wall mount bracket in a location that can support the camera’s weight. If mounting the camera on a drywall surface, you must drill at least 2 of the mounting screws through a wooden stud to ensure a stable mount.
  • Page 14 Installation 5. Use the included Allen key to loosen the dome cover screws (x3). Remove the dome cover. 6. Remove the foam ring* around the camera module. 7. Pull the camera cables through the hole in the pendant cap. Use the included Allen bolts (x4) to attach the PTZ camera base firmly to the pendant cap.
  • Page 15 Installation 9. Tighten the dome cover screws (x3) using the included Allen key. 10. Loosen the security screw* on the wall mount bracket. 11. Connect the camera cables to the cable from the DVR. See 4 Connecting the Cam- era, page 4 for full connection instructions. 12.
  • Page 16 Installation 3. Use the included Allen key to loosen the dome cover screws (x3). Remove the dome cover. 4. Remove the foam ring* around the camera module. 5. Push one of the included O-rings (x4) onto each of the included mounting screws (x4).
  • Page 17 Installation 6. Re-attach the dome cover, ensuring that the rubber O-ring around the camera base is in place and the alignment arrow* on the dome cover lines up with the camera base. 7. Tighten the dome cover screws (x3) using the included Allen key. 8.

  • Page 18: Controlling The Ptz Camera With Your Dvr

    Controlling the PTZ Camera with your DVR You can connect the PTZ camera to a DVR to control the camera’s movement. The cam- era can accept PTZ commands directly through the video cable, so there is no need to run special wiring (for example, RS-485). NOTE For the latest list of compatible DVRs, please visit www.lorextechnology.com/support.

  • Page 19: Advanced Ptz Controls

    Controlling the PTZ Camera with your DVR PTZ Controls 1. Direction keys: Click to pan and tilt the camera. Click SIT to stop the current action. 2. Mouse PTZ: Click to activate mouse PTZ mode. In mouse PTZ mode: • Click and drag to move the camera. •...

  • Page 20: Presets

    Controlling the PTZ Camera with your DVR 10. Aux: Click to open the auxiliary menu, where you can set up Presets, Tours, Patterns, and Auto Scans. 6.2.1 Presets Presets will save the camera’s position for quick retrieval. To add presets: 1.

  • Page 21: Pattern

    Controlling the PTZ Camera with your DVR 6.2.3 Pattern Patterns automatically cycle the camera between two positions. To create a pattern: 1. Click to open the aux menu. 2. Click the Pattern tab. 3. Under Pattern, enter the pattern you would like to configure. 4.

  • Page 22: Technical Specifications

    Within 90%RH Indoor/Outdoor Both (IP66) Weight (Camera & Wall Mount) 5.1lbs / 2.3kg 7.1 Dimensions 1. Compatible with Lorex HD DVR LHV1000 Series only. 2. Not intended for submersion in water. Installation in a sheltered location recommended. #LX400025; r.30544/30780; en-US...

  • Page 23: Troubleshooting

    Troubleshooting There is no picture at night. • Camera is capable of seeing in extremely low light conditions (0.05 Lux), but it cannot see in total darkness. It is recommended to install the camera where there is some ambient light (for example: street lighting, starlight, moonlight, etc.) or leave a light on in the area where the camera is installed.
  • Page 26 Legal disclaimer As our product is subject to continuous improvement, Lorex Corporation & subsidiaries reserve the right to modify product design, specifications & prices without notice and without incurring any obligation.E&OE.
  • Page 27 Manuel d’utilisation Caméra HD PTZ LZV2722...
  • Page 29 Manuel d’utilisation Caméra HD PTZ LZV2722 #LX400025; r. 1.0/16599/16599; fr-CA...
  • Page 30 Merci d'avoir fait l'acquisition de ce produit. Lorex s'engage à fournir à ses clients des solutions de sécurité fiables et de haute qualité. Ce manuel fait référence aux modèles suivants : LZV2722 Visiter le site Internet pour consulter le plus récent manuel, pour les téléchargements, pour les mises à...
  • Page 31 MISE EN GARDE : POUR ÉVITER LES CHOCS ÉLECTRIQUES, JUMELER LA LARGE LAME DE LA FICHE À LA LARGE FENTE ET L'INSÉRER COMPLÈTEMENT. #LX400025; r. 1.0/16599/16599; fr-CA...
  • Page 33 Tables des matières Mesures de sécurité ............1 Caractéristiques du LZV2722..........2 Mise en route ..............4 Installation de la caméra ............5 Installation .................6 Conseils et avertissements d’installation ......6 Rallonges ..............6 5.2.1 Schémas de connexion pour rallonger les câbles 30 m (100 pi)......... 7 Installation (intérieur/extérieur)........

  • Page 35: Mesures De Sécurité

    Mesures de sécurité • Lire attentivement ce guide et le garder pour consultation ultérieure • Suivre toutes les instructions pour une bonne utilisation et manipuler avec attention • Utiliser la caméra à la température spécifiée, au taux d’humidité et au ni- veau de tension affichés dans les spécifications techniques.

  • Page 36: Caractéristiques Du Lzv2722

    Caractéristiques du LZV2722 • Haute définition 1080 p 2 MP capteur d’image Sony Exmor®. • Zoom optique puissant 12 x et zoom numérique 16 x pour faire une mise au point rapprochée même sur les plus petits détails. • Rotation panoramique continue à 360 ° pour couvrir entièrement une zone.
  • Page 37 Caractéristiques du LZV2722 REMARQUE Les caméras 1080p sont compatibles avec les enregistreurs DVR en HD 1080p. Les caméras 720p sont compatibles avec les enregistreurs DVR en HD 1080p et 720p. Cette caméra possède un capteur d’images sensible à très faible luminosité et par conséquent n’a pas la fonctionnalité...

  • Page 38: Mise En Route

    Mise en route Le système est livré avec les éléments suivants : Support mural Montage suspendu Caméra PTZ Câble BNC de 100 pi Vis de montage Adaptateur de courant (30 m) / câble de rallonge et ancrages x 4 d’alimentation Anneaux d’attache x 4 Boulons Allen x 4 Clé...

  • Page 39: Installation De La Caméra

    Installation de la caméra REMARQUE • Il est recommandé de brancher la caméra à votre DVR et de tester les contrôles PTZ avant l’installation permanente. Pour obtenir plus d’informations sur la configuration des commandes PTZ, consultez 6 Contrôler la caméra PTZ avec votre DVR, page 16. •...

  • Page 40: Installation

    Installation 5.1 Conseils et avertissements d’installation AVERTISSEMENT Assurez-vous d’installer la caméra dans un endroit pouvant supporter le poids de la ca- méra. Si l’appareil est installé sur une surface de plaques de plâtre, vous devez visser au moins deux des vis de montage à travers un montant de bois. Consultez 5.3 Installation (intérieur/extérieur), page 8 afin d’obtenir les directives d’installation.
  • Page 41 Installation le bloc d’alimentation inclus directement au connecteur d’alimentation de la caméra et brancher l’adaptateur à une prise de courant près de la caméra. • Les fils RS-485 sur le câble de la caméra servent uniquement à des fins d’entretien. •...
  • Page 42 Installation 2. Branchez le connecteur d’alimentation 24 V CA femelle sur le câble de la caméra au bloc d’alimentation inclus. Brancher l’adaptateur d’alimentation électrique à une prise électrique. ATTENTION • Assurez-vous de débrancher le bloc d’alimentation avant d’installer la caméra. La caméra commencera à...
  • Page 43 Installation 3. Passez les câbles à travers le support de la fixation murale. Fixez le sup- port mural solidement au mur en utilisant les vis de montage fournies (4 x) et les ancrages inclus (4 x), si nécessaire. AVERTISSEMENT Assurez-vous d’installer le support mural à un endroit pouvant supporter le poids de la caméra.
  • Page 44 Installation 4. Retirez la pellicule de plastique des trous de vis de la partie inférieure de la caméra. 5. Utilisez la clé Allen fournie pour dévisser les vis du couvercle du dôme (3 x). Retirez le couvercle du dôme. 6. Retirer la bague de mousse* autour du module de caméra. #LX400025;...
  • Page 45 Installation 7. Passez les câbles de la caméra par le trou du montage suspendu. Utilisez les boulons Allen (4 x) afin de fixer la base de la caméra PTZ solidement au montage suspendu. Serrez fermement à l’aide de la clé Allen incluse. 8.
  • Page 46 Installation 10. Desserrez la vis de sécurité* sur le support de montage mural. 11. Branchez les câbles de la caméra au câble du DVR. Consultez 4 Installa- tion de la caméra, page 5 afin d’obtenir les directives de branchement. 12. Tournez le montage suspendu sur le support de montage mural. Serrez fermement la vis de sécurité* sur le support de montage mural.
  • Page 47 Installation Pour installer la caméra au plafond : 1. Retirez la pellicule de plastique des trous de vis de la partie inférieure de la caméra. 2. Si nécessaire, utilisez le gabarit de montage (inclus) afin de marquer l’em- placement des trous des vis de montage et des câbles. Percez aux en- droits marqués.
  • Page 48 Installation 4. Retirer la bague de mousse* autour du module de caméra. 5. Enfoncez chaque joint torique inclus (4 x) sur chacune des vis de montage incluses (4 x). Fixez la caméra PTZ fermement au plafond en utilisant les vis de montage incluses jusqu’à ce que les joints toriques soient à plat contre la base de la caméra.
  • Page 49 Installation 6. Remettre le couvercle en forme de dôme en s’assurant que le joint torique en caoutchouc autour de la base de la caméra est en place et que la flè- che d’alignement* du couvercle en dôme est vis-à-vis la base de la caméra.

  • Page 50: Contrôler La Caméra Ptz Avec Votre Dvr

    Contrôler la caméra PTZ avec votre DVR Vous pouvez brancher la caméra PTZ à un DVR afin de contrôler les mouve- ments de la caméra. La caméra peut accepter des commandes PTZ directe- ment par le câble vidéo. Il n’est donc pas nécessaire d’utiliser un câblage spécial (par exemple, un RS-485).

  • Page 51: Contrôle D'une Caméra Ptz (Dvr Local)

    Contrôler la caméra PTZ avec votre DVR 6.1 Contrôle d’une caméra PTZ (DVR local) 1. Dans Vue en direct, double cliquez sur le canal auquel une caméra PTZ est connectée pour l’ouvrir en mode plein écran. 2. Cliquez sur le bouton droit et sélectionnez Pan/Inclinaison/Zoom. Si de- mandé, entrez le nom d’utilisateur et le mot de passe du système.
  • Page 52 Contrôler la caméra PTZ avec votre DVR Aperçu des contrôles PTZ avancés : 1. Nº : Sélectionnez le nombre d’actions que vous désirez réaliser. 2. Non compatible. 3. Menu caméra PTZ : Cliquez pour ouvrir le menu OSD de la caméra. Ce menu est seulement pour des utilisateurs avancés.

  • Page 53: Préréglages

    Contrôler la caméra PTZ avec votre DVR 6.2.1 Préréglages Les préréglages vont sauvegarder la position de la caméra pour pouvoir y re- venir rapidement. Pour ajouter des préréglages : 1. Cliquez sur pour ouvrir le menu auxiliaire. 2. Cliquez sur l’onglet Préréglages. 3.

  • Page 54: Modèle

    Contrôler la caméra PTZ avec votre DVR 2. Cliquez sur l’ongletTournée. 3. Sous Nº de patrouille, sélectionnez la tournée que vous voulez configurer. 4. Sous Préréglages, sélectionnez un préréglage que vous voulez ajouter à la tournée. 5. Cliquez sur Ajouter un préréglage. 6.

  • Page 55: Balayage Automatique

    Contrôler la caméra PTZ avec votre DVR 2. Cliquez sur l’onglet Modèle. 3. Sous Modèle, entrez le modèle que vous voulez configurer. 4. Déplacez la caméra vers la position initiale désirée, puis cliquez sur Début. 5. Déplacez la caméra vers la position finale désirée, puis cliquez sur Fin. Pour activer un modèle : •...
  • Page 56 Contrôler la caméra PTZ avec votre DVR 3. Déplacez la caméra vers la gauche à la position désirée, puis cliquez sur Gauche. 4. Déplacez la caméra vers la droite à la position désirée, puis cliquez sur Droite. Pour démarrer un balayage automatique : •...

  • Page 57: Spécifications Techniques

    -10 °C à 60°C / 14 °F à 140 °F fonctionnement Taux d’humidité de Dans les limites de 90 % d’humidité relative fonctionnement 1. Compatible avec le DVR HD de Lorex de la série LHV1000 seulement. #LX400025; r. 1.0/16599/16599; fr-CA...

  • Page 58: Dimensions

    Spécifications techniques Intérieur/extérieur les deux (IP66) Poids (de la caméra et du pan- 2,9 lbs / 1,3 kg neau mural) 7.1 Dimensions 11.3“ / 287mm 6 .7 “ / 1 7 0 mm 12.8“ / 325mm 6 .1 “ / 155mm 2.

  • Page 59: Dépannage

    Dépannage Il n’y a pas d’image la nuit. • La caméra peut voir dans des conditions d’éclairage extrêmement faible (0,05 lux), mais ne peut voir dans l’obscurité totale. Il est recommandé d’ins-taller la caméra dans un lieu ayant un peu de lumière ambiante (par exem-ple : éclairage de rue, lumière provenant des étoiles ou de la lune, etc.) ou laisser une lumière allumée là...
  • Page 60 Dépannage • Les rallonges peuvent être endommagées ou branchées incorrectement. Vérifier la longueur de votre câble de rallonge. La détection de mouvement du DVR est constamment déclenchée. • Éteignez le détecteur de mouvement sur le canal où la caméra PTZ est connectée.
  • Page 62 Mentions légales Étant donné que notre produit est soumis à une amélioration continue, Lorex Corporation et ses filiales se réservent le droit de modifier la conception, les spécifications et les prix de ce produit sans préavis et sans encourir aucune obligation.
  • Page 63 Manual de instrucciones Cámara LZV2722 HD PTZ...
  • Page 65 Manual de instrucciones Cámara LZV2722 HD PTZ #LX400025; r. 1.0/16599/16599; es-MX...
  • Page 66 Gracias por comprar este producto. Lorex se compromete a brindar a nuestros clientes una solución de seguridad confiable de alta calidad. Este manual se refiere a los siguientes modelos: LVZ2722 Para obtener el último manual en línea, descargas o actualizaciones de productos o si desea conocer nuestra línea completa de productos accesorios, ingrese a nuestro sitio...
  • Page 67 PRECAUCIÓN: PARA EVITAR CHOQUES ELÉCTRICOS, CONECTE LA PATA ANCHA DEL ENCHUFE A LA RANURA ANCHA E INSÉRTELA COMPLETAMENTE. #LX400025; r. 1.0/16599/16599; es-MX...
  • Page 69 Tabla de contenido Instrucciones de seguridad ..........1 Características de la LZV2722............2 Instrucciones iniciales ............4 Cómo conectar la cámara.............5 Instalación .................6 Consejos y advertencias de instalación ......6 Cables de extensión............ 6 5.2.1 Diagrama de conexión para extender los cables más de 100 pies (30 m) ......7 Instalación (interiores/exteriores) ........

  • Page 71: Instrucciones De Seguridad

    Instrucciones de seguridad • Lea esta guía con cuidado y guárdela para referencias futuras. • Siga todas las instrucciones para el uso seguro del producto y manipúlelo con cuidado. • Use la cámara dentro de la temperatura indicada, la humedad y los niveles de voltaje indicados en las Especificaciones técnicas.

  • Page 72: Características De La Lzv2722

    Características de la LZV2722 • Sensor de imagen Sony Exmor® de 1080p de 2 MP. • Poderoso zoom óptico de 12x y zoom digital de 16x para enfocar incluso los detalles más pequeños. • Rotación horizontal continua completa de 360 º para una cobertura de área completa.
  • Page 73 Características de la LZV2722 NOTA Las cámaras 1080p son compatibles con grabadoras DVR HD 1080p. Las cámaras 720p son compatibles con grabadoras HD DVR de 720p y 1080p. Esta cámara incluye un sensor de imágenes sensible en condiciones de luz ultrabaja y, por lo tanto, no incluye LED infrarrojos.

  • Page 74: Instrucciones Iniciales

    Instrucciones iniciales El sistema viene con los siguientes componentes: Soporte de pared Tapa colgante Camera PTZ Cable de extensión 4 tornillos de montaje de corriente eléctrica / Adaptador de corriente & anclajes BNC de 100 pies 4 juntas tóricas 4 pernos Allen Llave Allen Plantilla de montaje Manual de instrucciones...

  • Page 75: Cómo Conectar La Cámara

    Cómo conectar la cámara NOTA • Se recomienda conectar la cámara a su DVR y probar los controles PTZ antes de una instalación permanente. Para obtener las instrucciones sobre cómo configurar los con- troles PTZ, consulte 6 Control de la cámara PTZ con su DVR, página 16. •...

  • Page 76: Instalación

    Instalación 5.1 Consejos y advertencias de instalación ADVERTENCIA Asegúrese de instalar la cámara en una ubicación que pueda resistir el peso de la cáma- ra. Si instala la cámara en una superficie de yeso, debe perforar por lo menos 2 de los tor- nillos de montaje a través de una viga de madera.

  • Page 77: Diagrama De Conexión Para Extender Los Cables Más De 100 Pies (30 M)

    Instalación el adaptador de corriente incluido directamente al conector eléctrico de la cámara y conectar el adaptador a una toma eléctrica cercana a la cámara. • Los cables RS-485 en el cable de cámara son solo para propósitos de servicios. •...

  • Page 78: Instalación (Interiores/Exteriores)

    Instalación 2. Conecte el conector eléctrico hembra de 24 V de AC del cable de la cá- mara al adaptador de corriente incluido. Conecte el adaptador de corrien- te a un tomacorriente. ATENCIÓN • Asegúrese de desconectar el adaptador de corriente antes de instalar la cámara. La cámara empezará...
  • Page 79 Instalación 3. Pase los cables a través del soporte de montaje de pared. Para ajustar fir- memente el soporte de montaje de pared a la pared, utilice los tornillos de montaje (4) y los anclajes (4) incluidos, si es necesario. ADVERTENCIA Asegúrese de instalar la cámara en una ubicación que pueda resistir el peso de la cámara.
  • Page 80 Instalación 4. Retire la película de plástico de los orificios de los tornillos en la parte infe- rior de la cámara. 5. Use la llave Allen incluida para aflojar los tornillos de la cubierta del domo (3). Retire la cubierta del domo. 6.
  • Page 81 Instalación 7. Pase los cables de la cámara a través del orificio de la tapa colgante. Utili- ce los pernos Allen (4) para ajustar firmemente la base de la cámara PTZ a la tapa colgante. Utilice la llave Allen incluida para ajustar. 8.
  • Page 82 Instalación 10. Afloje el tornillo de seguridad* en el soporte de montaje de pared. 11. Conecte los cables de la cámara al cable de la DVR. Consulte4 Cómo co- nectar la cámara, página 5 para obtener las instrucciones de conexión completas.
  • Page 83 Instalación 13. Retire la lámina protectora de vinilo de la cubierta del domo una vez que se complete la instalación. Para instalar la cámara en el techo: 1. Retire la película de plástico de los orificios de los tornillos en la parte infe- rior de la cámara.
  • Page 84 Instalación 4. Retire el anillo de espuma* que rodea el módulo de la cámara. 5. Empuje una de las juntas tóricas (4) incluidas hacia cada uno de los torni- llos de montaje incluidos (4). Para ajustar firmemente la cámara PTZ al te- cho utilice los tornillos de montaje incluidos hasta que las juntas tóricas queden al ras de la base de la cámara.
  • Page 85 Instalación 6. Reajuste la cubierta del domo y asegúrese de que la junta tórica de goma que rodea la base de la cámara esté en el lugar y que la flecha de alinea- ción* en la cubierta del domo se alinee con la base de la cámara. 7.

  • Page 86: Control De La Cámara Ptz Con Su Dvr

    Control de la cámara PTZ con su DVR Puede conectar la cámara PTZ a una DVR para controlar el movimiento de la cámara. La cámara puede aceptar comandos PTZ directamente a través del cable de video, por lo que no se necesita realizar un cableado especial (por ejemplo, RS-485).

  • Page 87: Control De Una Cámara Ptz (Dvr Local)

    Control de la cámara PTZ con su DVR 6.1 Control de una cámara PTZ (DVR local) 1. En la visualización en vivo, haga doble clic en el canal al que está conec- tada la cámara PTZ para abrir en modo de pantalla completa. 2.
  • Page 88 Control de la cámara PTZ con su DVR Descripción de los controles de PTZ avanzados: 1. N.º: Seleccione el número de la acción que desea realizar. 2. No compatible. 3. Menú de la cámara PTZ: Haga clic para abrir el menú de visualización en pantalla de la cámara.

  • Page 89: Predefiniciones

    Control de la cámara PTZ con su DVR 11. Aux: Haga clic para abrir el menú auxiliar, donde puede configurar las predefiniciones, los recorridos, los patrones y los lectores automáticos. 6.2.1 Predefiniciones Las predefiniciones guardarán la posición de la cámara para poder recupe- rarla rápidamente.

  • Page 90: Patrón

    Control de la cámara PTZ con su DVR 2. Haga clic en la pestaña Recorrido. 3. En N.° de patrulla, seleccione el recorrido que desea configurar. 4. En Predefinir, seleccione la predefinición que desearía agregar al recorrido. 5. Haga clic en Agregar predefinición. 6.

  • Page 91: Lector Automático

    Control de la cámara PTZ con su DVR 2. Haga clic en la pestaña Patrón. 3. En Patrón, ingrese el patrón que desea configurar. 4. Mueva la cámara hacia la posición deseada y haga clic en Comenzar. 5. Mueva la cámara hacia la posición deseada y haga clic en Finalizar. Para ejecutar un patrón: •...
  • Page 92 Control de la cámara PTZ con su DVR 3. Mueva la cámara hacia la posición izquierda deseada y haga clic en Izquierda. 4. Mueva la cámara hacia la posición derecha deseada y haga clic en Derecha. Para ejecutar un lector automático: •...

  • Page 93: Especificaciones Técnicas

    Rango de temperatura para 14 °F ~ 140 °F / -10 °C ~ 60 °C funcionamiento Intervalo de humedad de dentro de 90 % HR operación 1. Compatible solo con la serie Lorex HD DVR LHV1000. #LX400025; r. 1.0/16599/16599; es-MX...

  • Page 94: Dimensiones

    Especificaciones técnicas Interiores/Exteriores Ambos (IP66) Peso (cámara y soporte de 1.3 kg / 2.9 lb pared) 7.1 Dimensiones 11.3“ / 287mm 6 .7 “ / 1 7 0 mm 12.8“ / 325mm 6 .1 “ / 155mm 2. No están diseñadas para sumergirse en el agua. Se recomienda la instalación en una ubicación resguardada.

  • Page 95: Resolución De Problemas

    Resolución de problemas No aparece ninguna imagen de noche. • La cámara es capaz de captar imágenes en condiciones de luz extrema- damente baja (0.05 Lux) pero no puede captar imágenes en la oscuridad to-tal. Se recomienda instalar la cámara donde haya algo de luz ambiental (por ejemplo: luz de la calle, las estrellas, la luna, etc.) o dejar alguna luz encendida en el área donde se instale la cámara.
  • Page 96 Resolución de problemas La detección de movimiento de DVR se activa constantemente. • Apague la detección de movimiento en el canal al cual la cámara PTZ está conectada. Los DVR usan la detección de movimiento de video, lo que sig- nifica que detectan movimiento mediante la búsqueda de cambios entre fotogramas (imágenes) en el video.
  • Page 98 Salvedad Legal Debido a que nuestro producto está sujeto a mejoras continuas, Lorex Corporation y sus subsidiarias se reservan el derecho de modificar el diseño del producto, las especificaciones y los precios sin previo aviso y sin incurrir en obligación alguna. E&OE.
