Beschreibung der Optik-Einheit

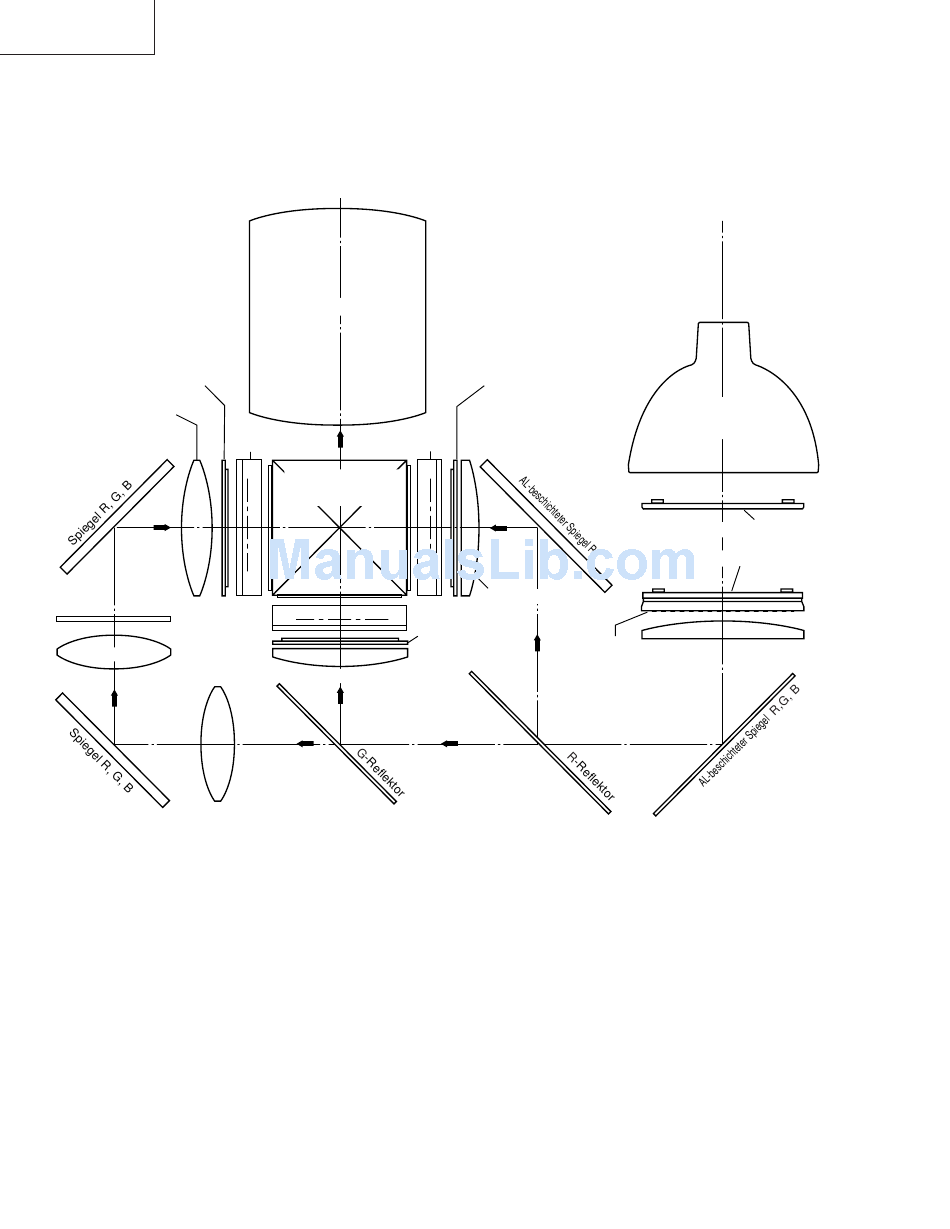

Erläuterungen für das korrekte Setup der optischen Komponenten und Baugruppen (Ansicht
von oben)
Projektionsobjektiv
Eingabe-polarisator B
Eingabe-Polarisator R
Beleuchtungsquelle
Relaislinse 3
(Lampe)
LCD(R)
LCD(B)
Zweifarbiges
Kreuzprisma
M6
M5
Fliegenaugenoptik (Eingang)
Fliegenaugenoptik (Ausgang)
L2
G03
Sammellinse R
F1
UV-Absorptionsscheibe
LCD(G)
Eingabe-Polarisator G
Rot PBS
L3 L1
Relaislinse 2
G02
Sammellinse G
Grün
Blau
Grün/Blau
M4
M2
G01 M3
M1
Relaislinse 1
