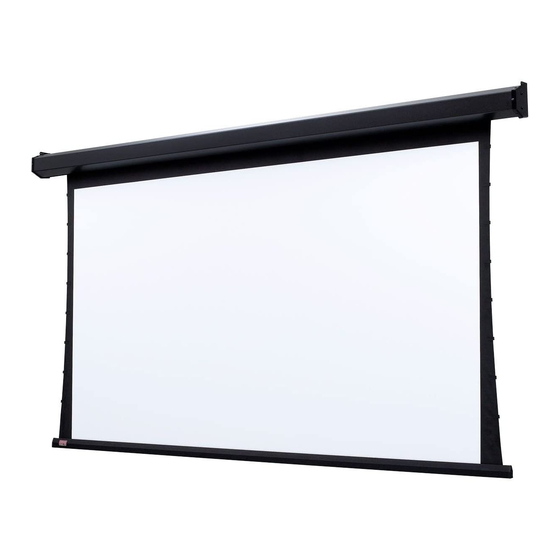

220V Premier Electric Projection Screen by Draper
Elektrische Projektionsfläche von Draper, Modell "Premier"
Écran de projection électrique Premier 220 V, par Draper
CAUTION: The installation must be wired and connected by a certified electrician.
ACHTUNG: Der Einbau und die Verdrahtung müssen von einem zertifizierten Elektriker
vorgenommen werden.
ATTENTION: Le câblage et les branchements de l'installation doivent être effectués par un
électricien certifié.
Please Note: The selection of appropriate installation hardware and tools is the responsibility of the installer.
Bitte beachten: Die Auswahl der richtigen Einbau- und Montageteile und der Werkzeuge liegt in der Verantwortung des Installateurs.
Remarque: Le choix du matériel et des outils d'installation appropriés relève de la responsabilité de l'installateur.
Operating switch (es) packed separately in screen carton. Do not discard with packing material.
Bitte beachten: Betriebsschalter sind separat im Projektionsflächenkarton verpackt. Bitte nicht mit dem Verpackungsmaterial entsorgen.
Le ou les commutateurs sont emballés séparément dans le carton d'emballage de l'écran.
Copyright © 2015 Draper Inc.
Form Premier220V_IntInst15
Installation/Operating Instructions
Installations-/Betriebsanleitung
Instructions d'installation/de fonctionnement
Recommended Installation Hardware and Tools
(NOT INCLUDED)
Empfohlene Bau- und Montageteile und Werkzeuge
(NICHT ENTHALTEN)
Matériel et outils d'installation recommandés
(NON INCLUS)
Printed in U.S.A.
If you encounter any difficulties installing or servicing your Premier screen, call your
dealer or Draper, Inc., in Spiceland, Indiana, 765/987-7999 or fax 765/987-1689.
Falls Sie Schwierigkeiten beim Einbau oder bei der Wartung Ihrer Premier
Projektionsfläche haben, rufen Sie bei Ihrem Händler oder bei Draper, Inc., in Spiceland,
Indiana unter 765/987-7999 an, oder schicken Sie uns ein Fax unter 765/987-1689.
En cas de difficultés pour installer ou réparer l'écran Premier, contacter le distributeur ou
Draper, Inc., Spiceland, Indiana, par téléphone au (765) 987-7999 ou par télécopieur au
(765) 987-1689.
Advertisement
Table of Contents
Related Manuals for Draper Premier
Summary of Contents for Draper Premier
- Page 1 Projektionsfläche haben, rufen Sie bei Ihrem Händler oder bei Draper, Inc., in Spiceland, Indiana unter 765/987-7999 an, oder schicken Sie uns ein Fax unter 765/987-1689. En cas de difficultés pour installer ou réparer l’écran Premier, contacter le distributeur ou Draper, Inc., Spiceland, Indiana, par téléphone au (765) 987-7999 ou par télécopieur au Copyright ©...
- Page 2 Premier 220V by Draper Page 2 of 7 Ceiling Suspended Installation (Hardware not Included) Deckeninstallation (Bau -und Montageteile nicht enthalten) Suspension au plafond (matériel non inclus) Mark and drill starter holes in mounting locations. Markieren und bohren Sie Löcher in den Montagebereichen.
- Page 3 Premier 220V by Draper Page 3 of 7 Wall Mounted Installation (Hardware not Included) Wandmontage (Bau- und Montageteile nicht enthalten) Suspension murale (matériel non inclus) Mark and drill starter holes in mounting locations. Markieren und bohren Sie Löcher in den Montagebereichen.
- Page 4 Tab-Tension Adjustment Procedure for Premier Vorgehensweise zur Einstellung der Laschenspannung der Premier Procédure d’ajustement des languettes-tension pour l'écran Premier Depress spring-loaded adjustment screw. Slowly turn clockwise to tighten or counterclockwise to loosen. The screw adjusts in ¼...
- Page 5 Veuillez contacter Draper avant de redéfinir les limites de l'écran. Outils nécessaires: Lampe torche, petit tournevis plat ou clé Allen (4 mm ou 5/32 po).
- Page 6 Veuillez contacter Draper avant de redéfinir les limites de l'écran. Outils nécessaires: Lampe torche, petit tournevis plat ou clé Allen (4 mm ou 5/32 po).
- Page 7 Premier 220V by Draper Page 7 of 7 Wiring Diagrams—220V Standard Motor Schaltpläne—220 V Standardmotor Schémas de câblage : moteur standard 220 V Single Station Control/Einstationsbedienung/ Multiple Station Control/Mehrstationsbedienung/ Commande monoposte Commande multiposte CE Approved/CE-zugelassen/Homologuée CE Not CE Approved/Nicht CE-zugelassen/Non homologuée CE...
