Summary of Contents for Morsø 1412, 1442, 1452

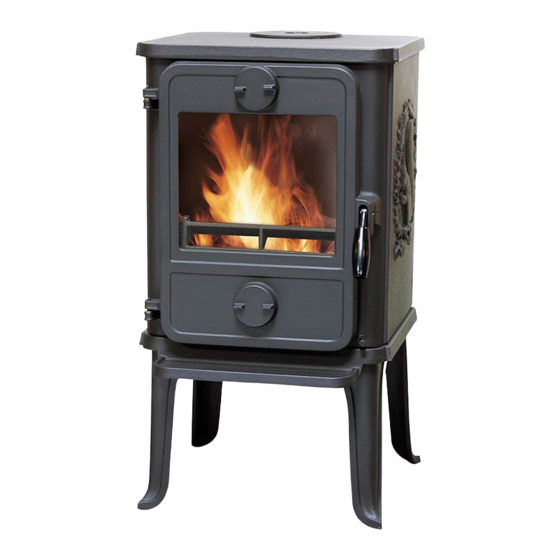

  • Page 1 Morsø 1400 Opstillings- og betjeningsvejledning Instructions for installation and use 1412 1442 1452 www.morsoe.com...
  • Page 2: Table Of Contents

    InDhOlD · COntent Opstilling af Deres morsø ovn ......5 Fyringsteknik/Brugen af Deres ovn ....10 Regelmæssig vedligeholdelse af ovnen... . 14 tekniske data..
  • Page 3 Opstillings- og betjeningsvejledning 1412,1442 & 1452 1412 1442 1452 en 13240 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
  • Page 4 til lykke med Deres nye Morsø ovn! Morsø, som er den største udbyder på det danske marked, har siden 1853 fremstillet brændeovne af den højeste kvalitet. hvis De blot følger omstående instruktioner, er vi sikre på, at De også vil få nytte og glæde af Deres nye ovn i mange år.
  • Page 5: Opstilling Af Deres Morsø Ovn

    1.0 Opstilling af Deres Morsø Ovn 1.1 Udpakning af ovnen 1412: Efter udpakning skrues brandkammeret af træpallen og lægges roligt ned på bagsiden. For at undgå skamferinger på ovn og gulvet kan papemballagen anvendes som underlag. Be- nene, der er medsendt ovnen pakkes ud og skrues fast på den støbte bund med de medføl- gende bolte.
  • Page 6 Min. afstand til brændbart materiale: Ovn type Bag ovnen (A) Ved Ovnens sider (B) Møbleringsafstand Morsø 1412/1452 uisoleret røgrør 200 mm 600 mm 1000 mm Morsø 1412/1452 isoleret røgrør 100 mm 600 mm 1000 mm Morsø 1442 uisoleret røgrør 200 mm 300 mm 1000 mm Morsø...
  • Page 7 Brændeovnen må aldrig tilsluttes en skorsten, hvor et gasfyr er tilsluttet. En moderne effektiv ovn stiller større krav til Deres skorsten. Lad derfor skorstensfejeren vur- dere skorstenen. Skorstenens lysning skal følge de nationale og lokale bestemmelser. Men generelt bør lys- ningsarealet mindst være 175 cm2 ( 150 mm diameter ) for brændeovne.
  • Page 8: Tilslutning Til Muret Skorsten

    1.7 tilslutning til muret skorsten I væggen fastmures en røgrørsbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes ind i selve skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen. Sam- lingerne ved ovn/rør og rør/murbøsning skal tætnes med den vedlagte glassnor. Normalt be- høver man ikke tætne mellem evt.
  • Page 9: Trækforhold

    1.9 trækforhold Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skortstenstræk. Der kræves, for denne ovntype, et skorstenstræk på mindst 12 PA for at afgive tilfredsstillende for- brænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndøren åbnes under meget kraftig fyring.
  • Page 10: Fyringsteknik/Brugen Af Deres Ovn

    2.0 Fyringsteknik/Brugen af Deres ovn Ovnens varmeafgivelse reguleres med 2 trækventiler. Primær lufttilførsel, hvor luften passe- rer gennem rysteristen, betjenes med nederste trækventil, og den sekundære lufttilførsel, der tilføres forbrændingen over glasset betjenes, med den øverste trækventil. En treje tilførsel er en konstant forvarmet lufttilførsel, der tilføres forbrændingen lige over bå- let.
  • Page 11: Optænding Og Fyringsintervaller

    2.1 Optænding og fyringsintervaller Under optænding er der behov for en stor luftmængde. Startes der op med en helt kold ovn, kan man med fordel lade døren stå på klem de første minutter og åbne den sekundære luft- tilførsel på max. - øverste ventil. Under dårlige trækforhold kan lidt primær luft gennem risten lette optændingen;...
  • Page 12 5. Normal påfyring bør ske, mens der endnu er gløder til- bage. Fordel gløderne i bunden, dog flest foran i ovnen. 6. Der lægges 2-3 stykker brænde à ca. 0,5 kg og ca. 25 cm lange ind over gløderne i ét lag med en afstand på ca. 1 cm mellem træstykkerne.
  • Page 13 Normalt skal ovndøren altid åbnes roligt de første 2-3 centimeter, og man skal vente til tryk- ket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt i forbindelse med dårlige trækforhold. Åbn aldrig ovndøren under voldsom fyring. Når træet er brændt ud, er det omdannet til glødende trækul.
  • Page 14: Regelmæssig Vedligeholdelse Af Ovnen

    3.0 Regelmæssig vedligeholdelse af ovnen 3.1. Udvendig vedligeholdelse Ovnens overflade er malet med en varmebestandig senotherm maling. Den holder sig pænest, hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri klud. Den malede overflade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen kan let opfriskes med en Morsø...
  • Page 15: Rensning Af Ovn

    Årsager til for hurtig slitage af indvendige dele - For kraftig fyring For meget luft gennem bundrist. Brug af for meget tørt træ (møbelaffaldstræ). - For meget sod ovenpå røgledepladen (se. afsnit Rensning). - For meget aske i skuffen (se afsnit Aske). Chamotte sten Der kan efter nogen tids fyring opstå...
  • Page 16: Tekniske Data

    Vedligeholdelsesdele til 1412/1442/1452 Beskrivelse Produktnr. Svær rysterist 44203300 Risteramme 44203100 Renseklap 34146400 Røgledeplade komplet 54141361 Forrist 44141400 Glas 790724 Glassæt 62904100 Sidesten 79094700 4.0 tekniske Data Ovn model Morsø 1400 CO emission (ved 13 % O2) (%) 0.12 OGC (tjære o.l.) emission (mg/m³) Partikel emission, vægtet gennemsnit (g/kg) Partikel emission, maks.
  • Page 17 Instructions for Installation and Use 1412, 1442 & 1452 en 13240 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
  • Page 18 enjoy your new Morsø stove! Morsø, the largest stove manufacturer in Denmark, has been making cast-iron stoves of the highest quality since 1853. By carefully following the instruc- tions below, we are certain that you will enjoy many years of comfortable warmth from your new Morsø stove.
  • Page 19: Installing Your Morsø Stove

    1.0 Installing your Morsø stove 1.1 Unpacking the stove 1412: After removing the outer packaging, unbolt the combustion chamber from the wooden pallet and place it gently on its back. The cardboard packaging can be placed underneath to prevent marring. Remove the leg pack from the stove and bolt each leg/panel securely to the underside of the base on the combustion chamber, using the bolts provided (found inside the stove).
  • Page 20: The Chimney

    Minimum clearances to combustible surfaces: Stove type Behind the stove (A) To the sides of the stove (B) To soft furnishings Morsø 1412/1452 uninsulated flue 200 mm 600 mm 1000 mm Morsø 1412/1452 insulated flue 100 mm 600 mm 1000 mm Morsø...
  • Page 21 the wood-burning stove must never been connected to a chimney to which a gas-burning stove or appliance is connected. An efficient modern stove places heavy demands on the chimney, and you should have the chimney regularly swept and inspected by your approved chimney sweep. The cross-sectional area of the chimney (at its narrowest point) must comply with National and Local Building Regulations.
  • Page 22: Fresh Air Supply

    1.7 Connecting the stove to a masonry chimney A wall sleeve should be bricked securely into the wall of the chimney at the appropriate height and the stovepipe inserted centrally. The pipe must not extend into the actual chimney open- ing, but rather must reach only to the inside of the chimney aperture.
  • Page 23 1.9 Draft conditions If smoke spillage occurs when the fire door is opened, it is probably due to poor chimney draft. This type of stove requires at least 12 pa of chimney draft to achieve satisfactory combustion and smoke spillage prevention. However, in cases where the stove door is opened too vigor- ously you could expect that slight smoke spillage may occur.
  • Page 24: Firing/Using The Stove

    2.0 Firing the stove/Using your stove The heat output of your stove is regulated by means of the air inlets. The primary air sup- ply, i.e. the air which passes through the shaking grate, is controlled by the bottom draft vent, while the secondary air supply, i.e.
  • Page 25 2.1 lighting and refuelling intervals A lot of air is needed when first lighting the stove. When starting with a totally cold stove, it may be helpful to leave the door ajar (2-3 cm) during the first few minutes; the secondary air intake should be fully open.
  • Page 26 5. Refuelling of your stove should be done while there are still glowing embers in the bed. Spread the embers across the bottom, but concentrated mostly towards the front of the stove. 6. Place three pieces of fuel weighing roughly 0.6 kg and measuring about 25 cm in length across the coals in one layer, with spacing of roughly 1 cm between the pieces of wood.
  • Page 27 The stove door should normally be opened gently the first 2 - 3 centimetres, then you should wait until the pressure has equalised before opening the door all the way. This technique will prevent smoke from getting out, particularly when there is a poor draught. the stove door should never be opened when the stove is being fired vigorously.
  • Page 28: Routine Stove Maintenance

    3.0 Routine stove maintenance 3.1 external maintenance The surface of the stove is painted with heat-resistant Senotherm paint. If the stove is used too vigorously, the painted surface may take-on a greyish tinge. It is easily maintained by sim- ply vacuuming the surface with a soft brush attachment and applying two light layers of paint. Morsø...
  • Page 29: Cleaning The Stove

    Reasons for premature wear of internal parts • Stove being used/fired too vigorously • Too much air passing through the bottom grate • Use of excessively dry wood (wood from old furniture) • Excessive debris collection on baffle plate or inner fireback (see section on cleaning) • Ash level too high in the ash pan (see section on ash Firebricks After firing for some time, cracks may develop in the heat insulating firebricks. This does not affect the functioning of the bricks as long as they remain in place. If the bricks need to be replaced, the baffle plate must be loosened.
  • Page 30 Maintenance parts for 1412/1442/1452 Description Product code. Riddling grate 44203300 Cleaning valve 34146400 Grate frame 44203100 Baffle complete 54141361 Front grate 44141400 Glass 790724 Glass kit 62904100 Side firebrik 79094700...
  • Page 32 Morsø Jernstøberi A/S - 15.11.2012 - 72146900 www.morsoe.com...
