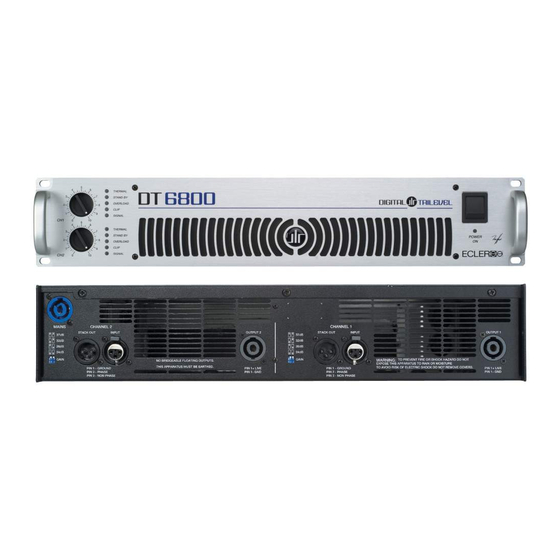

Summary of Contents for Ecler DT4800
- Page 1 USER MANUAL MANUAL DE INSTRUCCIONES NOTICE D’EMPLOI BEDIENUNGSANLEITUNG...
-
Page 3: Table Of Contents
7. DIAGRAMS 7.1. Figure 7.2. Block diagram 7.3. Function list 7.4. Function diagram All numbers subject to variation due to production tolerances. ECLER S.A. reserves the right to make changes or improvements in manufacturing or design which may affect specifications. -
Page 4: Important Notice
1. IMPORTANT NOTICE We thank you for trusting on us and choosing our DT series power amplifier. In order to obtain the maximum performance and perfect operation, it is VERY IMPORTANT that you carefully read this manual before connecting the unit, taking special attention to the following safety warnings: Electric shock hazard for the user. -
Page 5: Introduction
2. INTRODUCTION With the DT Digital Trilevel power amplifier series, ECLER puts in your hands an extremely lightweight unit which is able to withstand long operation periods at its maximum output level without any noticeable limiting or audible compression. For such a feat, ECLER employs a resonant switch-mode power supply with PFC (Power Factor Correction) and its exclusive “Digital Trilevel”... -
Page 6: Installation
The amplifier operates on alternate current from 180 to 265VAC at 47-63Hz, being the approximate power consumption at full power 3650VA for model DT6800 and 2700VA for model DT4800. The mains cable is supplied with a normative “PowerCon” for up to 20A. Always avoid that mains cables get twisted with shielded signal cables, as this can originate hum noise. -
Page 7: Output Connections
3.4. Output connections The “OUTPUT” section on the back panel is provided with Speak-on connectors (11). This amplifier can only be operated in stereo mode. Due to its floating output structure, bridging both output connectors is not possible. The cable between the amplifier outputs and the loudspeakers must be of good quality, enough cross-section and as short as possible. -
Page 8: Protections / Status Indicators
4.4. Protections / Status indicators All models feature a non-destructive protection system, leaving audio quality unaffected. The automatic gain control processor consists in an VCA (Voltage controlled Amplifier) controlling the Input Signal gain in high stress situations at very low load impedances (2Ω or lower). As opposed to conventional compression or limiting techniques, the side-effects are not noticeable and most important, neither dynamic range is reduced nor THD is increased. -
Page 9: Operation At 2Ω
ECLERs DT Digital Trilevel amplifiers are able to operate at 2Ω keeping its philosophy of non- destructive protections and delivering every Watt the power supply is capable of. ECLER, following the maximum sound quality criterion, recommend using the 2Ω connections only in installations where the amplifier will operate far from its maximum power. - Page 10 7.3. Lista de funciones 7.4. Diagrama de funciones Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.
-
Page 11: Nota Importante
1. NOTA IMPORTANTE Agradecemos su confianza por haber elegido nuestro amplificador DT. Para que pueda conseguir la máxima operatividad y un funcionamiento perfecto, antes de su conexión es MUY IMPORTANTE que lea detenidamente las consideraciones que se detallan en este manual y especialmente todas las consideraciones de seguridad marcadas con una advertencia: Riesgo de descarga eléctrica para el usuario. -
Page 12: Introducción
2. INTRODUCCIÓN Con los amplificadores DT Digital Trilevel Ecler pone en sus manos un amplificador de muy bajo peso capaz de trabajar durante tiempo prolongado a su máxima potencia sin ningún tipo de limitación audible o reducción apreciable de nivel. -
Page 13: Instalación
La etapa se alimenta con corriente alterna de 180 a 265V y 47-63Hz, consumiendo aproximadamente a plena potencia 3650VA el modelo DT6800 y 2700VA el DT4800. El cable de red va equipado con un conector “PowerCon” homologado para 20A. Debe evitarse que se entremezcle con los cables blindados de señal, ya que ello podría ocasionar zumbidos. -
Page 14: Conexiones De Salida
3.4. Conexiones de salida La sección “OUTPUT” del panel posterior está provista de conectores Speak-on. (11) Este amplificador puede funcionar únicamente en modo estéreo. Dada su estructura de salida flotante no es posible conectar sus dos salidas en puente. El cable de conexión que une las salidas del amplificador y los altavoces deberá ser de buena calidad, de suficiente sección y lo más corto posible;... -
Page 15: Protecciones / Indicadores De Estado
4.4. Protecciones / Indicadores de estado Todos los modelos disponen de un sistema de protecciones NO destructivas (no afectan la calidad sonora). El Procesador de Control automático de ganancia consistente en un circuito VCA (Amplificador Controlado por Tensión) que actúa sobre la ganancia de la señal de entrada del amplificador en situaciones de sobre-esfuerzo a muy bajas impedancias (2Ω... -
Page 16: Funcionamiento A 2Ω
4Ω a 2Ω suelen ser muy pequeños. Los amplificadores DT Digital Trilevel Ecler pueden trabajar a 2Ω manteniendo su filosofía de protecciones no destructivas y entregando toda la potencia que su alimentación es capaz de suministrar. - Page 17 5. NETTOYAGE 6. CARACTÉRISTIQUES TECHNIQUES 7. SCHÉMAS 7.1. Schéma 7.2. Blocs de diagrammes 7.3. Liste de fonctions 7.4. Schéma de fonctionnement ECLER se réserve le droit d’apporter des modifications de toute sorte sur ses produits qui peuvent altérer leurs spécifications.
-
Page 18: Note Importante
1. NOTE IMPORTANTE Nous vous remercions de la confiance que vous nous avez témoignée en choisissant cet amplificateur DT. Pour que ce dernier fonctionne avec un rendement maximal, il est TRES IMPORTANT de lire avec soin les indications fournies dans ce manuel avant de procéder à son raccordement, et tout particulièrement les recommendations de sécurité... -
Page 19: Introduction
2. INTRODUCTION Avec les amplificateurs DT Digital Trilevel, Ecler met à votre disposition un appareil très léger capable de fonctionner pendant une durée prolongée à sa puissance maximale, sans la moindre perte audible ou réduction notable de niveau. Pour relever ce défi, Ecler se sert d'une source commutée résonnante avec PFC (Power Factor Corrector - Correcteur de facteur de puissance) ainsi que d'un système d'amplification numérique... -
Page 20: Installation
L’étage est alimenté par un courant alternatif variant entre 180 et 265 V (47 à 63 Hz), avec une consommation approximative à pleine puissance de 3650 VA pour le modèle DT6800 et de 2700 VA pour le DT4800. Le cordon secteur est équipé d’un connecteur “PowerCon” homologué pour 20 A. Eviter de l’entremêler aux câbles blindés véhiculant un signal, afin de limiter tout risque de «... -
Page 21: Connexions De Sortie
3.4. Connexions de sortie La section “OUTPUT” du panneau arrière est équipée de connecteurs Speak-on (11). Cet amplificateur ne peut fonctionner qu’en mode stéréo. En raison de sa structure de sortie « flottante », il est impossible de réaliser un pont entre ses deux sorties. Le câble qui relie les sorties de l’amplificateur aux haut-parleurs doit être de bonne qualité, de diamètre suffisant et le plus court possible. -
Page 22: Protections / Indicateurs D'état
4.4. Protections / Indicateurs d’état Tous les modèles disposent d’un système de protections NON destructives (c’est-à-dire qui n’affecte pas la qualité sonore). Le processeur de contrôle automatique de gain consiste en un circuit VCA (amplificateur à réglage de tension), qui agit sur le gain du signal d’entrée de l’amplificateur en situations de sur-effort à... -
Page 23: Fonctionnement Sous 2 Ω
4 à 2 Ω sont souvent peu importants. Les amplificateurs DT (Digital Trilevel) Ecler fonctionnent sous 2 Ω, en faisant appel à des protections non destructives et en délivrant toute la puissance que leur alimentation est capable d’offrir. - Page 24 6. TECHNISCHE DATEN 7. DIAGRAMME 7.1. Abbildungen 7.2. Blockschaltbild 7.3. Funktionsliste 7.4. Funktionsübersicht Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A. nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.
-
Page 25: Wichtige Anmerkung
1. WICHTIGE ANMERKUNG Wir danken Ihnen für das Vertrauen, daß Sie sich für unseren DT Verstärker entschieden haben. Um die maximale Leistung und eine zuverlässige Funktion zu erreichen, ist es sehr WICHTIG, vor dem Anschluß der Endstufe alle, insbesondere die mit folgenden Warnungszeichen bezeichneten Ausführungen in dieser Bedienungsanleitung genau zu lesen: Gefahr elektrischen Schlags für den Endbenutzter. -
Page 26: Einführung
2. EINFÜHRUNG ECLER legt mit der DT Digital Trilevel Endstufen-Serie eine extrem leichte Endstufe in Ihre Hände, die stets bei höchster Leistung ohne Limiting oder hörbare Pegelsenkung arbeiten kann. Um dieses Ziel zu erreichen, benutzt ECLER ein spezifisch entwickeltes geregeltes Schaltnetzteil mit resonanter Schaltstruktur und PFC (Power Factor Correction –... -
Page 27: Installation
3.2. Netzanschluß Die Endstufe kann mit Wechselspannungen von 180 bis 265 V, 47-63Hz betrieben werden, wobei die Leistungsaufnahme der DT6800 3650VA und der DT4800 2700VA beträgt. Das Netzkabel ist mit einem Genormten “PowerCon“ –Buchse für 20 A versehen. Das Netzkabel darf nicht in der Nähe von den abgeschirmten, signalführenden Leitungen verlegt werden, da dies ein... -
Page 28: Anschluß Der Ausgänge
Die Eingänge sind mit einer elektronischen Schutzschaltung gegen Überspannungen ausgestattet. Dieses System bietet einen zuverlässigen Schutz gegen Überspannungen; permanent bis zu 80Vpp, und kurzzeitig bis zu 250Vpp. Ein Hochfrequenz -RLC Filter ist ebenfalls vorhanden, um Intermodulationen zu verhindern und die Hochtonlautsprecher zu schützen. Durch die optimierte Anstiegszeit (Flankensteilheit) des Filters kann eine sehr reduzierte TIM (Transient Intermodulation Distortion) erzielt werden. -
Page 29: Gain Wahlschalter
4.3. Gain Wahlschalter 32dB Rückplatte befinden sich diese Wahlschalter (12), Verstärkungsfaktor des jeweiligen Endstufenkanals bestimmen. Die Werkseinstellung 26dB beträgt 1V, d.h. mit einem 1V (0dBV)-Signal wird in diesem Fall die maximale Ausgangsleistung der Endstufe erreicht. 24dB 4.4. Statusanzeigen, Überlastungsschutz GAIN Alle Modelle verfügen über nicht-destruktive Schutzschaltungen, d.h. -
Page 30: D) Übertemperatur Anzeige "Thermal
Schutzeinrichtungen weiterhin funktionieren und die maximal verfügbare Ausgangsleistung geliefert wird. Um die maximale Soundqualität auszuschöpfen, empfiehlt ECLER einen 2Ω Betrieb nur bei Installationen, die weit unter der Maximalleistung und dem Clip arbeiten. Der kontinuierliche Betrieb an 2Ω mit stationrären Signalen kann unter Umständen die Schutzvorrichtungen auslösen. -
Page 31: Technical Characteristics
6. TECHNICAL CHARACTERISTICS 6. CARACTERÍSTICAS TÉCNICAS 6. CARACTÉRISTIQUES TECHNIQUES 6. TECHNISCHE DATEN MODEL DT4800 DT6800 Maximum RMS Output Power per channel 0,3% THD, 1kHz* 2350W 3320W 2Ω 1320W 1794W 4Ω 700W 960W 8Ω Frequency response (-1dB / -3dB) 10Hz÷35KHz High pass filter (-3dB) ~20Hz THD+Noise @ 1kHz Full Pwr. -
Page 32: Diagrams
7. DIAGRAMS 7. DIAGRAMAS 7. SCHÉMAS 7. DIAGRAMME 7.1. Figure 7.1. Figura 7.1. Schéma 7.1. Abbildungen... -
Page 33: Block Diagram
7.2. Block diagram 7.2. Diagrama de bloques 7.2. Blocs de diagrammes 7.2. Blockschaltbild... -
Page 34: Function List
7.3. Function list 7.3. Lista de funciones 1. Thermal protection indicator, THERMAL 1. Indicador de protección térmica, THERMAL 2. Stand-By indicator, STAND-BY 2. Indicador de espera, STAND BY 3. Overload indicator, OVERLOAD 3. Indicador de sobrecarga, OVERLOAD 4. Clip indicator, CLIP 4. -
Page 35: Function Diagram
7.4. Function diagram 7.4. Diagrama de funciones 7.4. Schéma de fonctionnement 7.4. Funktionsübersicht... - Page 36 ECLER Laboratorio de electro-acústica S.A. Motors 166-168, 08038 Barcelona, Spain INTERNET http://www.ecler.com E-mail: info@ecler.es 50.0084.0100...
