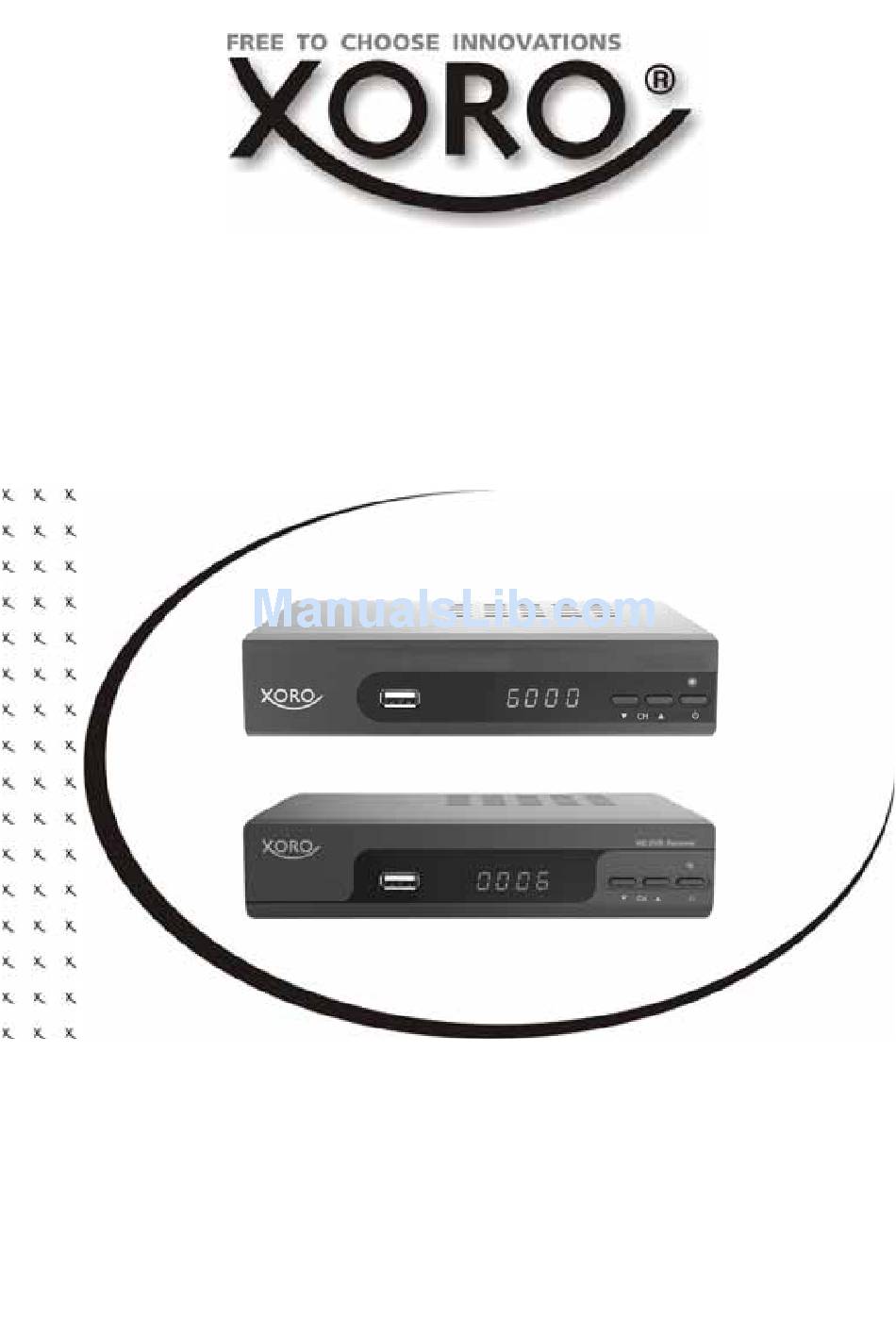

  • Page 1 HRS 8559 HRS 8560 HRS 8564 Bedienungsanleitung User Manual...

  • Page 3: Table Of Contents

    Dieses Handbuch beschreibt die Benutzung der Geräte HRS 8559, HRS 8560 und HRS 8564. Alle Abbildungen des Gerätes in diesem Handbuch zeigen den HRS 8560. Beim HRS 8559 und HRS 8564 befinden sich alle Anschlüsse und Bedienelemente an der gleichen Position und erfüllen die selben Funktionen.

  • Page 4: Sicherheitshinweise

    Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches. Dieses Handbuch sollte für späteres Nachschlagen aufbewahrt werden. Satellitenempfangsanlage Der XORO HRS 8559/8560/8564 ist für den Betrieb an einer den Vorschriften entsprechenden Emp- fangsanlage vorgesehen. Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewähr- leisten, lassen Sie Ihre Satellitenempfanganlage von einem Fachbetrieb installieren.
  • Page 5 Sicherheitshinweise Stromversorgung Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an. Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte.
  • Page 6 Sicherheitshinweise Aufstellung und Betrieb Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Per- sonen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

  • Page 7: Kundendienst

    Pannen führen. Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigarettenrauch werden nicht im Rahmen der Gewährleistung behoben. Kontakt mit dem XORO-Kundendienst aufnehmen: Telefon: 04161 800 24 24 (Mo.-Fr., 11.00Uhr bis 17.00Uhr) E-Mail:support@ersservice.de ERS GmbH Elektronik Repair Service...

  • Page 8: Recycling Und Umwelt

    Recycling und Umwelt Wiederverwertung von Elektrogeräte Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können wieder verwendet werden. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäi- schen Richtlinie 2002/96/EC entspricht. Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsor- gung elektronischer Geräte.

  • Page 9: Lieferumfang/Eigenschaften

    Lieferumfang / Eigenschaften Lieferumfang Bitte vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind: XORO DVB-S2 Receiver (HRS 8559, HRS 8560 oder HRS 8564) Fernbedienung Bedienungsanleitung Hinweise: Das Gerät darf nur mit dem original Zubehör verwendet werden. Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

  • Page 10: Bedienelemente Und Anschlüsse

    Bedienelemente und Anschlüsse Vorderseite USB Anschluss (siehe Seite 15) Empfänger für Fernbedienungssignale LED-Anzeige (grün): Zeigt im eingeschalteten Zustand die Sendernummer an Zum vorhergehenden Sender umschalten (▼) Zum nächsten Sender umschalten (▲) Ein-/Auschalten (Bereitschaft, entspricht der POWER-Taste auf der Fernbedienung) Rückseite Antenneneingang (F-Buchse, IEC 169-24, 13V/18V max.

  • Page 11: Fernbedienung

    Fernbedienung Einlegen der Batterien Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterien auf die richtige Polarität (+/-). Schieben Sie die Batterieklappe wieder auf. Entfernen Sie die Batterien aus der Fernbedie- nung, wenn Sie den Receiver eine längere Zeit nicht benutzen.
  • Page 12 Fernbedienung Tastenbeschreibung Bereich 1 POWER (Gerät Ein-/Ausschalten) Mute (Ton stummschalten) GOTO (Zu einer bestimmten Wiedergabezeit springen) RPT (Wiederholungsmodus bei Wiedergabe ändern) SUB-T (Untertitel aufrufen) AUDIO (Tonspuren wechseln) Bereich 2 (Bildsuchlauf rückwärts/vorwärts) I (Vorherige/nächste Datei) (Wiedergabe starten/fortsetzen) || (Wiedergabe pausieren/Timeshift, nur HRS 8560/8564) (Wiedergabe stoppen/Media Player aufrufen) (Aufnahme, nur HRS 8560/8564) ROT/PVR (Rote Funktionstaste/ Aufnahmeliste anzeigen,...

  • Page 13: Anschluss An Den Fernseher

    Anschließen Anschluss an den Fernseher Vorbereitung: Stellen Sie sicher, dass alle Geräte ausgeschaltet und von dem Stromnetz getrennt sind. Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie die Sicherheitshinweise. Verbinden Sie das Netzkabel zuletzt mit einer gut zugänglichen Steckdose. Der Receiver kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCART- Eingang verbunden werden.

  • Page 14: Anschluss An Die Satellitenempfangsanlage

    Anschließen Anschluss an die Satellitenempfangsanlage Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang LNB IN des Receivers. Hinweise: Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB IN Eingang. Achten Sie darauf, dass keine Kurzschlüsse am F-Stecker entstehen. Verwenden Sie hochwertige Antennenkabel. Minderwertige Kabel können Empfangstörungen verursachen.

  • Page 15: Verbinden Von Usb Massenspeichergeräten

    Max. Kapazität: 1024GB (1TB) Dateisysteme: FAT32/NTFS Hinweise: Der XORO HRS 8559 ist nicht PVR-Ready und kann daher keine Sendungen aufnehmen! Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechen nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB Speichergerät nicht erkannt werden, probieren Sie bitte einen anderen USB-Speicher.

  • Page 16: Installation

    Haben Sie sich entschieden, die vorprogrammierte Liste nicht zu verwenden, erscheint das Menü "Antenneneinstellungen" auf dem Bildschirm. *Sollte das Gerät nach dem ersten Einschalten nicht das Menü "XORO Installation" anzeigen, lesen Sie bitte auf Seite 35 nach, wie Sie das Gerät wieder in den Auslieferzustand zurückversetzen.

  • Page 17: Satelliteneinstellungen

    Erstinstallation Satelliteneinstellungen - Vorbereitung Vorbereitung: Um einen Sendersuchlauf erfolgreich durchführen zu können, müssen Ihnen einige Informationen zu Ihrer Empfangsanlage bekannt sein: Auf welchen Satelliten ist ihre Antenne ausgerichtet? Verfügen Sie über mehrere Antennen oder eine Antenne mit mehreren LNB müssen Sie wissen, welche Art von Um- schalter (Toneburst oder DiSEqC) Sie verwenden und an welchem Anschluss welche Antenne/LNB angeschlossen ist.
  • Page 18 Erstinstallation Satelliteneinstellungen - Vorgehensweise Auf der linken Seite des Bildschirmmenüs sehen Sie eine Liste von Satelliten, für die der Receiver vorbereitet ist. Auf der rechten Seite sehen Sie die Einstellungen für den Satelliten, den Sie auf der linken Seite ausgewählt haben. Vorgehensweise: Wählen Sie mit den Tasten ▲/▼...
  • Page 19 Erstinstallation Satelliteneinstellungen - Erklärung der Parameter LNB Typ: Wählen Sie aus, welche Oszillatorfrequenz ihr LNB verwendet. Den korrekten Wert entnehmen Sie bitte dem Handbuch Ihres LNB. (Standard: 09750/10600) Sollten Sie über eine Unicable/SCR EN50494 Empfangsanlage verfügen, wählen Sie bitte den LNB Typ Unicable (A oder B, bei einer Unicable-Anlage für den Empfang eines Satelliten ist A in der Regel die richtige Wahl).

  • Page 20: Sendersuche

    Erstinstallation Sendersuche Nach dem Drücken der BLAUEN Taste im Menü Satelliteneinstellungen erscheint das Fernster "Sendersuche". In diesem Fenster können Sie drei Einstellungen verändern, die das Suchergebnis beeinflussen: Suchmodus: Standard: Der Receiver verwendet in der Firmware hinterlegte Listen, um Sender zu finden. Dieser Suchvorgang ist schnell, Sender auf zukünftig neuen Transpondern werden aber nicht gefunden.

  • Page 21: Tägliche Bedienung

    Tägliche Bedienung Wichtige Tasten und deren Funktionen Senderwechsel Mit den Tasten CH▲/CH▼ können Sie den Sender wechseln. Über die Tasten 0-9 können Sie die Sendernummer auch direkt eingeben. Senderliste Rufen Sie die Senderliste durch das Drücken der OK Taste auf. Bedienung der Senderliste: ▲/▼...
  • Page 22 Tägliche Bedienung Wichtige Tasten und deren Funktionen Tonspur/Sprache wählen Wenn Sie während des Fernsehens die AUDIO Taste auf der Fernbedie- nung drücken, haben Sie Zugriff auf die Audioeinstellungen des TV Senders. Wählen Sie mit den Tasten ▲/▼ die gewünschte Sprache bzw. Audioformat aus.

  • Page 23: Epg (Elektronischer Programmführer)

    USB-Rekorder Wichtige Tasten und deren Funktionen Elektronischer Programmführer Drücken Sie die EPG Taste, der elektronische Pro- grammführer wird angezeigt. Timer für gewählte Sendung pro- grammieren Zeigt die Timer-Liste an ▲/▼ Sendung auswählen ◄/► Sender umschalten EXIT EPG ausblenden Timerprogrammierung Timerprogrammierung Wenn Sie in der EPG-Anzeige die OK Taste nach Auswahl einer Sendung drücken, wird diese in die Timerprogrammierung...

  • Page 24: Rekorder (Nur Hrs 8560/8564)

    Hinweis: Der Receiver verfügt nur über ein Empfangsteil (Tuner). Daher kann während der Aufnahme nicht beliebig auf andere Sender umgeschaltet werden. Möchten Sie während der Aufnahme um- schalten, benötigen Sie einen XORO-Receiver mit TWIN-Tuner (zwei Empfangsteile) und eine ent- sprechend ausgebaute Empfangsanlage.

  • Page 25: Usb Media Player

    Drücken Sie so oft die ◄/► Tasten, bis das Menü USB angezeigt wird. Drücken Sie die ▼ Taste bis die Option XORO Media Player hervorgehoben wird. Bestätigen Sie mit der OK Taste die Auswahl. Hinweis: Der Media Player kann während des Fernsehens auch durch das Drücken der Taste auf- gerufen werden.
  • Page 26 XORO Media Player Foto Wenn Sie Fotos mit dem Receiver anzeigen möch- ten, schließen Sie einen USB Speicher an und rufen Sie den Menüpunkt Foto auf. Nach erfolgreichem Auslesen des USB-Speichers wird im Dateibrowser die Verzeichnisstruktur ange- zeigt. Wählen Sie mit den ▲/▼ Tasten den entspre- chenden Ordner aus und öffnen Sie diesen mit der...
  • Page 27 XORO Media Player Musik Wenn Sie Musikdateien mit dem Receiver abspielen möchten, schließen Sie einen USB Speicher an und rufen Sie den Menüpunkt Musik auf. Nach erfolgreichem Auslesen des USB-Speichers wird im Dateibrowser Verzeichnisstruktur ange- zeigt. Wählen Sie mit den ▲/▼ Tasten den entsprechenden Ordner aus und aktivieren Sie diesen mit der OK Taste.
  • Page 28 XORO Media Player Film Nach erfolgreichem Auslesen des USB-Speichers werden die Ordner/Dateien angezeigt. Wählen Sie im Dateibrowser einen Ordner mit Filmdateien mit der OK Taste aus. Die Dateien werden dann im Dateibrowser in einer Liste angezeigt. Navigationshilfen im Dateibrowser ▲/▼...
  • Page 29 XORO Media Player Unterstützte Formate Endung Container Video Max. Auflösung Audio Profil Codec Codec MPG, MPEG MPG, Mpeg 1,2 1920x 1080/30P MP2,MP3 Main MPEG MPEG2-TS, MPEG2, 1920x 1080/30P MP2,MP3 Main H264-TS H.264 1920x1080/30P H264: Main Profile AVI, MP4 MPEG4, Xvid 1.00, and High Profile Xvid 1.01,...

  • Page 30: Einstellungen

    Einstellungen Hauptmenü Das Hauptmenü des Receivers rufen Sie über die MENU Taste auf. Die Untermenüs sind: Sender Bild Sendersuche Zeit Präferenzen System Sender Hinweis: Das Standardpasswort ist 000000. Sollten Sie das Passwort gerändert und vergessen haben, ge- ben Sie das Masterpasswort 888888 ein. Senderliste bearbeiten In diesem Menü...
  • Page 31 Einstellungen Sender Verriegeln Der Receiver fragt nach dem Passwort, bevor ein verriegelter Sender angeschaut werden kann. Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie sperren möchten. Drücken Sie die GELBE Taste, der Sender wird für das Sperren markiert. Drücken Sie erneut die GELBE Taste, um die Sperrung aufzuheben.

  • Page 32: Bild

    Einstellungen Sender Sortieren Mit dieser Option können Sie die Sender nach den Vorgaben (Verschlüsselung, Frequenz usw.) in- nerhalb der Liste sortieren. Die vorherige Sortierung geht dabei verloren. Bild Seitenverhältnis Diese Einstellung bestimmt, welches Bildformat Ihr Fernseher verwendet und wie Inhalte mit abweichendem Seitenverhältnis für Ihren Fernseher vom Receiver angepasst werden.

  • Page 33: Sendersuche

    Einstellungen Sendersuche Satelliteneinstellungen siehe Seite 17. Senderliste sichern/laden Mit dieser Funktion können Sie Ihre Senderliste auf einem USB-Speichergerät sichern (exportieren) und zu einem späteren Zeitpunkt wieder auf dem Receiver installieren (importieren). Laden: Der Receiver listet alle verfügbaren Datenbankdateien auf. Wählen Sie die Datei aus, die Sie auf dem Receiver installieren wollen.

  • Page 34: Präferenzen

    Einstellungen Präferenzen OSD Sprache Wählen Sie aus, in welcher Sprache die Bild- schirmmenüs angezeigt werden sollen. Untertitel Sprache Wählen Sie die bevorzugte Sprache für Untertitel. Hinweis: Viele Sender übertragen keine Untertitel. Audio-Sprache Wählen Sie die bevorzugte Sprache für Tonspuren. Digital Audio Mit dieser Option bestimmen Sie, in welchem Format das Audio-Signal am S/PDIF (COAXIAL) und am HDMI Ausgang zur Verfügung steht: PCM: digitaler Stereo Ton...

  • Page 35: System

    Ist "Verlauf" eingeschaltet, wird nach dem Druck auf die Taste RECALL eine Liste der Sender angezeigt, die Sie zuletzt angesehen haben. Software Update USB Upgrade Falls nötig, wird aktuelle Firmware auf www.xoro.de zusammen mit einer Aktualisierungsanleitung bereitgestellt. Bitte installieren Sie keine Firmware, welche Sie von anderen Internetseiten herunter geladen haben. DE 35...

  • Page 36: Usb

    Einstellungen Das Menü USB enthält die Optionen für: XORO Media Player Fotoeinstellungen Untertiteleinstellungen PVR Einstellungen XORO Media Player Über diese Option gelangen Sie zu dem USB Media Player (siehe Seite 25 ff). Fotoeinstellungen Mit diesen Einstellungen bestimmen Sie, wie Fo- tos angezeigt werden.
  • Page 37 Einstellungen Untertiteleinstellungen Diese Einstellungen beziehen sich nur auf die Darstellung von einigen Untertiteln von Videodateien. Schriftgröße Bestimmt die Schriftgröße von Untertiteln im Media Player. Hintergrund Legt fest, auf welchem Hintergrund Untertitel im Media Player angezeigt werden. Schriftfarbe Legt fest, in welcher Schriftfarbe Untertitel angezeigt werden. PVR Einstellungen (Nur HRS 8560/8564) Aufnahmegerät Dieses Menü...

  • Page 38: Problembehandlung

    Keine Aufnahme oder HRS 8559: Der Receiver ist nicht PVR Ready (siehe Seite 3) Aufnahme bricht ab Kein freier Speicherplatz auf dem Speichergerät vorhanden. Drücken Sie während der Aufnahme mehrmals die Taste i, um den verfügbaren Speicherplatz anzuzeigen. Im Menü/USB/PVR Einstellungen/Aufnahmegerät können Sie ebenfalls den freien...

  • Page 39: Spezifikationen

    Spezifikationen Allgemeine Daten Spannungsversorgung AC 220-240V bei 50/60Hz Leistungsaufnahme 6W* / Standby: <0,5W Abmessungen 168x40x118mm Gewicht 450g (inkl. Fernbedienung) DVB-S2 Tuner Eingangsfrequenz 950 - 2150 MHz Impedanz 75Ohm LNB Versorgung 13/18 V, max. 350mA Modulation QPSK, 8PSK Suchmodus TP-Suche, Netzwerk, Blind Scan Speicherplätze 200 Satelliten, 3000 Transponder, 4000 Sender Favoritengruppen...

  • Page 40: Gewährleistungsbedingungen

    Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen. Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/ oder telefonisch (s.u.) Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kauf-...
  • Page 41 HRS 8559 HRS 8560 HRS 8564 User Manual...
  • Page 43 Table of Contents Safety information Contact of the service Notes Recycling Information Accessoires Features Control Elements Front Panel Rear Panel Remote Control Insert battery and operation Buttons Connection Connecting to the TV Connection to satellite dish connection to a Hi-Fi system Connecting to USB storage Initial Installation Initial Installation...
  • Page 44 Specifications Warranty This Manual describes the installation and operation of the XORO HRS 8560. All connectors and control elements are located at the same position in HRS 8559/8564. They follow the same function. Following limitation apply to HRS 8559: •...

  • Page 45: Safety Information

    All operating and use instructions should be followed. Satellite dish XORO HRS8560 is designed for the connection to a regular satellite dish. Please have the satellite dish installed by a technician to insure a perfect function and avoid damage.
  • Page 46 SAFETY INFORMATION Power Supply Never touch the plug with wet hands. Do not stand vases etc. on the appliance. Water could seep into the appliance. Keep the appliance away from rain and any moisture. If you want to pull the plug out of the plug socket, always pull directly on the plug.
  • Page 47 SAFETY INFORMATION Position Do not connect accessories on the player which are not defined by the manufacture. Do not place this product on an unstable cart, stand, tripod, bracket, or table. The product may fall, causing serious injury to a child or adult, and serious damage to the product.

  • Page 48: Contact Of The Service

    Unauthorized substitutions may result in fire, electric shock, or other hazards. Nicotine can damage the electronic components. In case of service regarding too much nico- tine, than the warranty/guarantee expired. Contact of the XORO customer service: Phone: +49 41 61 800 24 24 (Mo-Fr, 11.00am - 5.00pm) E-Mail:support@ersservice.de...

  • Page 49: Notes

    Notes Recycling Information Recycling of electronic devices This product is designed and manufactured with high quality materials and compo- nents which can be recycled and reused. This symbol means that electrical and electronic equipment, at their end-of-life, should be disposed of separately from your household waste. Please, dispose of this equipment at your local community waste collection/recycling centre.

  • Page 50: Accessoires

    Notes Accessoires Please make sure that the following accessories are included: HRS 8560 Remote Control User Manual Notes: Please employ only the original accessories. Shall any item be damaged or missing, please contact directly the shop where you bought this product. Features High Definition DVB-S2 Receiver HDMI Port...

  • Page 51: Control Elements

    CONTROL ELEMENTS Front Panel USB 2.0 port IR receiver LED display: showing the program number with the power on To previous channel (CH-) To next channel (CH+) Power button Rear Panel Aerial Input (LNB IN) Aerial Output (LNB OUT) Digital audio output (S/PDIF coaxial ) HDMI output SCART output Power cord...

  • Page 52: Remote Control

    Remote Control Insert batteries and operation radius Insert the battery (type AAA) into the receptacle of the remote. Close the battery cover For the best results, aim the remote towards at the player. Stay within 5 meter and angles of 60 degrees or less.

  • Page 53: Buttons

    Remote Control Buttons Buttons of the remote control Power (on/off) SUB-T (subtitle) AUDIO (change sound track) (MUTE, sound on/off) GOTO (start play back from a certain point defined by time) PAGE+/-(page up/down) TTX (videotext) RPT (Repeat) Menu (to access main menu) CH+/CH-(change channel, select menu up/down) EXIT (quit menu, to the higher menu) VOL+/VOL-(change volume, select menu right/left)

  • Page 54: Connection

    Connection Connecting to the TV General information Assure that the device is switched plugged. Read the manual of your TV and attend to the safety instructions. Connect the power cable at last with a electronic socket. The HRS8560 could be connected either through HDMI or scart to TV. Please connect the receiver through HDMI if possible.

  • Page 55: Connection To Satellite Dish

    Connection Connection to satellite dish Connect the cable of your satellite dish to the Antenna input LNB IN of the HRS8560. Notes: Screw the so-called F plug together with the LNB IN. max. 350mA Please make sure to avoid short circuit at the F plug. Employ only high quality antenna cables .

  • Page 56: Initial Installation

    Initial Installation Initial Installation The XORO installation menu will be displayed by initial operation of the HRS8560. This menu con- tains four options: OSD Language Country Channel search Load the pre-inst. Navigate with the arrow keys CH+ and CH– to high light the option and make the selection with the VOL–...

  • Page 57: Dish Setup-Preparation

    Initial Installation Dish Setup-preparation Preparation: You will have to be informed of following points to make a successful channel scanning. Towards which sagellite does your antenna orient? If you have more than one antenna or one antenna with more than one LNB, you will have to know which type of switch (Toneburst or DISEqC) is employed and to which port is each Antenna LNB con-...

  • Page 58: Dish Setup-Procedure

    Initial Installation Dish Setup-Procedure On the left side of the screen there is a list of satellites for which HRS8560 is pre programmed. Settings of the chosen satellite is displayed on the right side. Process: Select the first satellite to be set up with CH+/CH- Press the OK button.

  • Page 59: Dish Setup-Explanation Of The Parameters

    Initial Installation Dish Setup-explanation of the parameters LNB Typ: define the oscillator frequency for your LNB . Please take the correct value from the- manual of your LNB (standard:09750/10600) If you have a Unicalbe/SCR EN50494, select LNB type Unicable (A oder B, A is generally the correct choice by a Unicable system for satellite reception).

  • Page 60: Channel Search

    FTA (free): The channel scan saves only free programs. The XORO HRS8560 can not decrypt Pay-TV programs. Please select “FTA” (free programs), so that you will get a shorter program list and save some time in sorting the programs.

  • Page 61: Daily Use

    Daily Use Important keys and their functions Switch Channel To switch program please press the CH+/CH- buttons or input the number of the wished program with the numerical buttons 0-9 on the remote control. Channel List Access the Channel List by pressing OK Next/previous program Activating the chosen program...

  • Page 62: Audio Settings Of Tv Programs

    Daily Use Important keys and their functions Audio settings of TV programs Access the audio settings by pressing AUDIO. Select a language and a audio track with / . To confirm, press Press EXIT to exit this menu. Teletext The teletext is activated via the TTX button.

  • Page 63: Epg

    Daily Use Important keys and their functions Press the EPG button to display the program guide. the marked program will be taken over in the Timer programming INFO display the Timer list select a TV program switch program EXIT quit EPG Timer Programming on EPG Select the program to be recorded with the buttons and press OK.

  • Page 64: Recorder (Optional)

    Recorder (optional) Immediate recording and Timer programming, Recording list Recording If you want to record the current TV program simply and quickly, first connect a USB memory to the USB port and then press the button. Press the button once more to define the concluding time of the recording.

  • Page 65: Usb Media Player

    USB Media Player The USB media player plays back movie, photos, and music files. There are two ways of accessing the media player. Open the main menu with the MENU button. Press repeatedly until USB menu is shown on the screen. Press to choose Multimedia and confirm with OK.

  • Page 66: Photos

    USB Media Player Photos After initialising the USB media the directory struc- ture is shown. Choose the directory with enter with OK. If there are pictures in this directory, they are listed in the file browser and the preview of the first picture is shown on the right.

  • Page 67: Music

    USB Media Player Music After initialising the USB media the directory struc- ture is shown. Choose the directory with enter with OK. If there are music files in this directory, they are listed in the file browser. OK / PLAY Playback a music file STOP Stop the playback...
  • Page 68 USB Media Player Movies After initialising the USB media, the directory structure is shown. Choose the directory with enter with OK. Next/Previous folder/file Playback a file / Open a directory Full screen display to a higher directory EXIT back to multimedia menu If you have selected a movie and started the playback with OK, the movie is shown in the preview window on the right.

  • Page 69: Supported Formats

    Multimedia Player Supported Formats Extention Container Video Maximal Reso- Audio Profile Codec lution Codec mpg, mpeg MPG, Mpeg 1,2 1920x 1080/30P MP2,MP3, Main MPEG MPEG2-TS, MPEG2, 1920x 1080/30P MP2,MP3 Main H264-TS H.264 AVI, MP4 MPEG4 1920x1080/30P H264: Main Profile and High Profile @Level 4.0 MPEG4: Simple Xvid 1.00,...

  • Page 70: Settings

    Settings Main Menu Press MENU for the main menu. The submenu are: Program Picture Channel Search Time Option System Program Notes: The standard password is 000000. Program Edit You can sort, edit, delete, rename the program and build favourite groups here. Move the program with Select a program with to be moved...
  • Page 71 Settings Program Lock channels The receiver will ask for the password before display a locked program. Select a program with to be locked. Press the YELLOW button. The chosen channel is highlighted with a lock symbol. Press the YELLOW button again to unlock the channel. Skip Channels Programs maked with the Skip symbol will be skipped in channel switch with the CH+/- buttons.

  • Page 72: Picture

    Settings Programm Sort Channels This option sorts the channels on the channel list according to criteria as encryption, Frequency, etc. Picture Picture The previous sort is replaced. Aspect Ratio This setting define the picture format of your TV and how the content with different Aspect Ratio be adapted for your TV.

  • Page 73: Channel Search

    Settings Channel Search Dish Setup See page 17 Save/load channel list With this option you can save the channel list on a USB (export) or load the channel list from the USB storage (import). Import: The receiver lists all available data. Choose the file to be installed and confirm with OK.
  • Page 74 Settings Option OSD / Subtitle Language Define the OSD / subtitle language. Note: Many broadcasts do not contain subtitle information. Audio Language Define the language to be spoken. Digital Audio You can define here the format of audio signals at SPDIF (COAX) and /or HDMI output. PCM: Digital audio output (HDMI and SPDIF COAX) RAW:...

  • Page 75: System

    If an update is necessary, the update software and the update instruction are to be found on www.xoro.de. Please install only the suitable XORO firmware. Installation of a false firmware may make the receiver unusable and void your claim on warranty.

  • Page 76: Usb

    Settings System USB Media Player Opens the multimedia Player (see page 25). Photo Configure Configure the playback and Slideshow of picture files Slide Time Define the duration for every picture in the slide mode. Aspect Ratio Keep (display without distortion) Discard (full screen display with distortion)
  • Page 77 Settings Subt itle Set up This setting concerns only the display of an external subtitle. The options are: Subtitle Specific Define the size of subtitle in media player. Subtitle Background Define the background of the subtitle in media player. Subtitle Letters Define the colour of subtitle letters Formats Supported formats of the external subtitles are as following:...
  • Page 78 Settings Format Choose a USB storage or partition to be formatted at “Format”. Choose at “File System” the wished file system. Return to Format and confirm with OK. Attention: All files and directories will be lost during the formatting process. Please do not format a storage with important information.

  • Page 79: Troubleshooting

    Troubleshooting Check the following guide for the possible cause of a problem before contacting service. Technical Support of Xoro/MAS: Tel.: +49 4161 800 24 24 Fax: +49 4161 800 24 61 Internet: www.xoro.de/service Symptom Correction No DVB-S reception / No DVB-S reception in your region.

  • Page 80: Specifications

    Specifications General 6W* / < 0.5W (Stand By) Consumption Receiver Frequency 950 - 2150MHz Impedance 75Ohm Modulation QPSK 8PSK Symbol Rate 2 - 45Mbps Video Decoder Standards MPEG4 AVC/H.264 HP@L4/MPEG 2 MP@HL Aspect Ratio 4:3/16:9 Resolutoin up to 1920x1080p Audio Decoder Standards ISO/IEC 11172 Layer I &...

  • Page 81: Warranty

    In case the device is equipped with internal data warranty or repairs you need a RMA No. You may storage (e.g. hard disc drive, Flash drive), the obtain a RMA on the internet at www.xoro.de or customer is responsible to backup his data before by telephone.
  • Page 84 XORO by MAS Elektronik AG Weidegrund 3 21614 Buxtehude Deutschland Telefon: 04161 800 24 24 (Mo. - Fr. 11:00Uhr bis 17:00 Uhr) Fax: 04161 800 24 61 xoro@mas.de www.xoro.de HRS 8559/8560/8564 DE: V1 ENG: V1 FS: -...
