Summary of Contents for Worx WG307

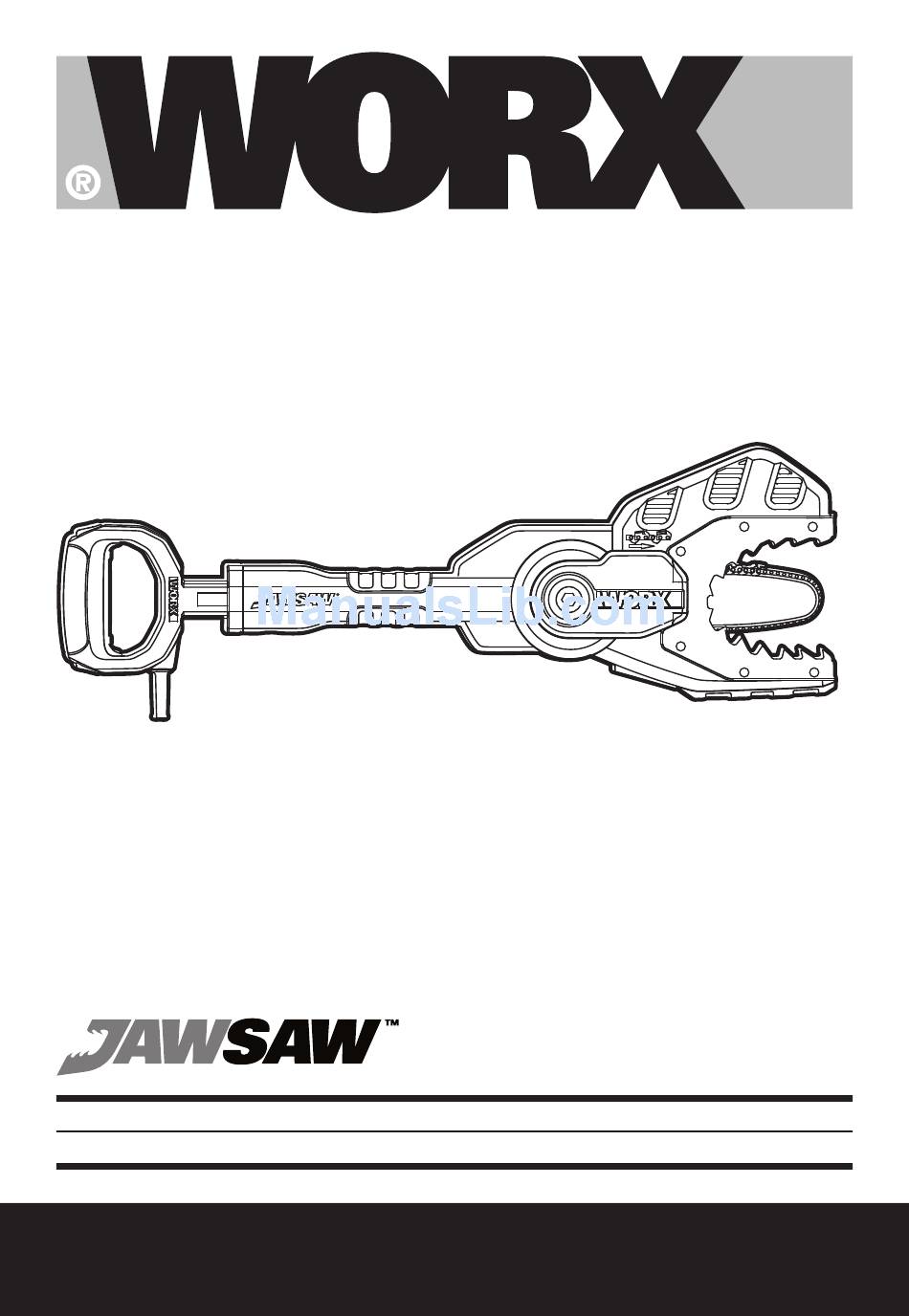

- Page 1 Cortador de galhos Jawsaw Limbing and trimming Electric Jawsaw WG307 WG307E WG308 WG308E...
- Page 3 4” 1/16”...
- Page 6 CABO ELÉTRICO BOTÃO TRAVA PUNHO TRASEIRO/POSTERIOR INTERRUPTOR VISOR PARA NÍVEL DE ÓLEO PONTO PARA ÓLEO LUBRIFICANTE PUNHO FRONTAL MOTOR CARCAÇA FRONTAL COM DENTES 10. SUPORTE PARA SERRA CORRENTE/SABRE 11. CORRENTE DE SERRA 12. CAPA DE ACESSO A REGULAGEM DA CORRENTE 13.
-
Page 7: Dados Técnicos
DADOS TÉCNICOS WG307 WG308 WG307E WG308E Tensão (voltagem) 127V~50/60Hz 220V~50/60Hz Potência 600W Velocidade sem carga 3000/min Comprimento da barra da corrente 15cm de serra (sabre) Capacidade para óleo 30ml Passo da corrente 6.4mm Bitola da corrente 1.3mm Velocidade da corrente 5.5m/s... -
Page 8: Segurança Elétrica
AVISOS GERAIS DE geladeiras e tubulações. Existe um aumento do risco de choque elétrico se o SEGURANÇA DE seu corpo estiver em contato com a terra FERRAMENTAS ELÉTRICAS ou a massa. c) Não exponha este equipamento à ATENÇÃO! Leia atentamente chuva ou umidade. -
Page 9: Assistência Técnica
WORX e devem ser apenas utilizadas desligando. Qualquer ferramenta elétrica peças de reposição genuínas, que não possa ser controlada pelo mantendo assim a segurança da... -
Page 10: Instruções De Segurança
INSTRUÇÕES DE estiver em superfície bem firme, fixa e nivelada e regular. Superfícies SEGURANÇA escorregadias, instáveis e que possam 1. Mantenha todas as partes do causar desiquilíbrio ou escadas podem causar perda de equilíbrio, queda e corpo longe da corrente de serra perda de controle sobre a serra elétrica quando a serra corta galhos estiver funcionando. - Page 11 INSTRUÇÕES DE SÍMBOLOS SEGURANÇA PARA USO DA SERRA ELÉTRICA Leia com atenção o manual de JAWSAW COM EXTENSOR instrução e segurança 1. Nunca utilize essa ferramenta com ou sem o extensor caso o operador esteja Atenção cansado, doente, ou sobre influencia de alguma droga, medicamento ou álcool.
- Page 12 (Ver Fig. B1-B3). serra/sabre recomendamos levar a 2. Abra a capa de acesso a regulagem da um posto de serviço autorizado Worx corrente (12), usando a chave hexagonal. e utilizar apenas pecas e acessórios Para abrir gire a porca da capa de acesso a regulagem da corrente (13), não mais que...
- Page 13 óleo na corrente ainda não está visível, entre em contato com o atendimento ao IMPORTANTE: A Jawsaw traz um consumidor Worx. recipiente para óleo vazio (bisnaga) AVISO: Não aperte o punho traseiro e 100 ml de óleo lubrificante. É essencial repetidas vezes se a serra não...
- Page 14 momento. Não permita que o cabo entre o galho para prevenir a movimentação e em contato com calor, óleo, agua ou facilitar o trabalho(ver fig. L). AVISO! Não coloque o pé em objetos afiados. nenhuma parte da serra Jawsaw AVISO: •...
- Page 15 • Não realize cortes de topo ou de imersão e completamente cortado? (ver fig. M1 E M2) nunca corte galhos enterrados ou presos. • Para prevenir rachadura, vire o Nunca corte raízes. Galhos e troncos Jawsaw ao contrario para fazer precisam estar livres e soltos.
- Page 16 DESMEMBRANDO UMA ÁRVORE Jawsaw como ilustrado na Fig. U3. Deixe (VER FIG. R) com que o grampo se encaixe no punho, empurre o botão de trava para fora e solte Desmembrar significa remover galhos de o interruptor. uma arvore caída. Quando desmembrando, 4.
- Page 17 Jawsaw ” geral, pode reduzir o risco de golpes para 2. Conecte o Jawsaw ao cabo extensor. trás. Inspecione e conserve a serra após cada Conecte o mesmo a tomada uso. Isso irá aumentar o tempo de vida útil da NOTE QUE: o Jawsaw é...
- Page 18 • Mantenha a serra de corrente antes do manuseio. Ferimentos sérios afiada, limpa e lubrificada para uma e fatais poderão ser provocados por performance boa e segura. choques elétricos ou pelo contato da • Siga os passos deste manual para afiar a corrente em movimento.
-
Page 19: Problemas E Soluções
PROBLEMAS E SOLUÇÕES Se a serra nao estiver funcionando adequadamente, verifique os itens a seguir: PROBLEMAS POSSÍVEIS CAUSAS SOLUÇÕES POSSÍVEIS • Fusível quebrado • Verifique o fusível • Cabo extensor nao esta • Tenha certeza que a • A ferramenta não liga conectado a tomada extensão esteja conectado a uma fonte elétrica. - Page 20 POWER CORD LOCK OUT BUTTON REAR HANDLE TRIGGER SWITCH OIL LEVEL WINDOW OIL FILLER FRONT HANDLE MOTOR JAW TEETH 10. GUIDE BAR 11. SAW CHAIN 12. CHAIN ACCESS COVER 13. CHAIN ACCESS COVER NUT 14. AUXILIARY POSITION 15. CHAIN TENSIONING BOLT 16.
-
Page 21: Technical Data
TECHNICAL DATA WG307 WG308 WG307E WG308E Voltage 127V~50/60Hz 220V~50/60Hz Rated power 600W No load speed 3000/min Guide bar length 15cm Oil tank capacity 30ml Chain pitch 6.4mm Chain gauge 1.3mm Chain speed 5.5m/s Number of chain links Weight 3.7kg (without pole) -
Page 22: General Power Tool Safety Warnings
GENERAL POWER TOOL of electric shock. f) If operating a power tool in a SAFETY WARNINGS damp location is unavoidable, use a residual current device (RCD) WARNING: Read all safety protected supply. Use of an RCD warnings and all instructions.Failure reduces the risk of electric shock. - Page 23 JAW SAW SAFETY 4. POWER TOOL USE AND CARE a) Do not force the power tool. Use WARNINGS the correct power tool for your application. The correct power tool will 1. Keep all parts of the body away from do the job better and safer at the rate for the saw chain when the jaw saw is which it was designed.
- Page 24 SYMBOLS 9. Follow instructions for lubricating, chain tensioning and changing accessories. Improperly tensioned or lubricated chain may either break or Read the manual increase the chance for kickback. 10. Keep handles dry, clean, and free from oil and grease. Greasy, oily handles are slippery causing loss of control.
-
Page 25: Intended Use
INTENDED USE the tension to the Saw Chain at the same time. This Jawsaw has been designed for pruning NOTE: It is not possible to overtighten the branches and cutting small logs up to 100mm Saw Chain, so tighten the chain as much as in diameter, not for cutting metals (See Fig. -
Page 26: Operation
If the oil hole is clear, there is oil in the tank assembled. and still no oiling of the chain is visible – • Be sure that the saw chain stops contact Worx customer service. moving when the trigger switch (4) WARNING: Do not push the rear released. - Page 27 use your left hand (I) to grip the front sections starting at the farthest end from handle and your right hand (II) to grip the the tree. Rear Handle(3). Thumbs and fingers must • Always check where the branch will fall wrap around saw handles (See Fig.
- Page 28 • Watch for shifting of wood or other forces WARNING:(See Fig. T) that may pinch the Saw Chain. • Use extreme caution when reentering a • If on slope, make sure log will not roll previous cut. down hill. Secure log by using wooden •...
- Page 29 • When using this machine with the while using the tool. Do not use the tool Extension Pole, make sure that near cable, electrical power or telephone attaching the power cord of the lines. Keep 3m away from all power machine to the power cord of the lines.
- Page 30 2. Inspect the saw before and after each use CHANGING THE GUIDE BAR AND CHAIN for: section in the Adjustment and Assembly • Any signs of damage, especially the Instructions. Power Cord (1). • Smooth action of push handle and SHARPENING SAW CHAIN movement of bar.
-
Page 31: Troubleshooting
TROUBLESHOOTING If your saw does not operate correctly check the following: PROBLEMS POSSIBLE CAUSES POSSIBLE SOLUTION • Fuse blown or breaker • Check fuse or breaker. tripped. • Check to make sure • Tool will not start. • Extension cord not plugged extension cord is plugged into a working outlet. - Page 32 Copyright © 2016, Positec. All Rights Reserved. AR01179000...
