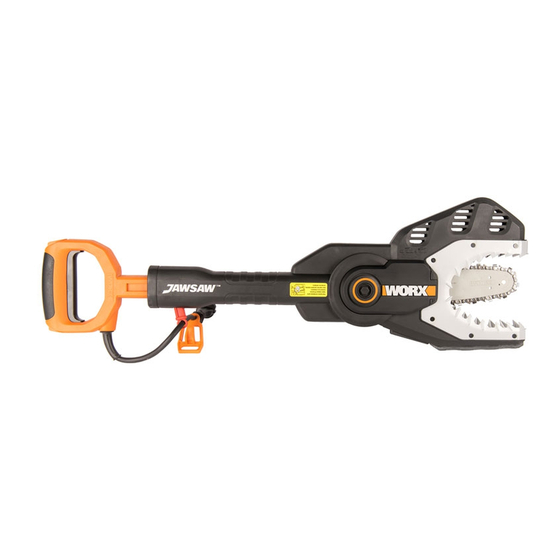

Worx Jawsaw WG307E Original Instructions Manual

Limbing and trimming electric chain saw
Hide thumbs Also See for Jawsaw WG307E:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Manual
Limbing and trimming electric chain saw
Elektrisk kædesav til beskæring af grene
WG307E WG308E
P08
EN
P22
DK

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Jawsaw WG307E and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Worx Jawsaw WG307E

Summary of Contents for Worx Jawsaw WG307E

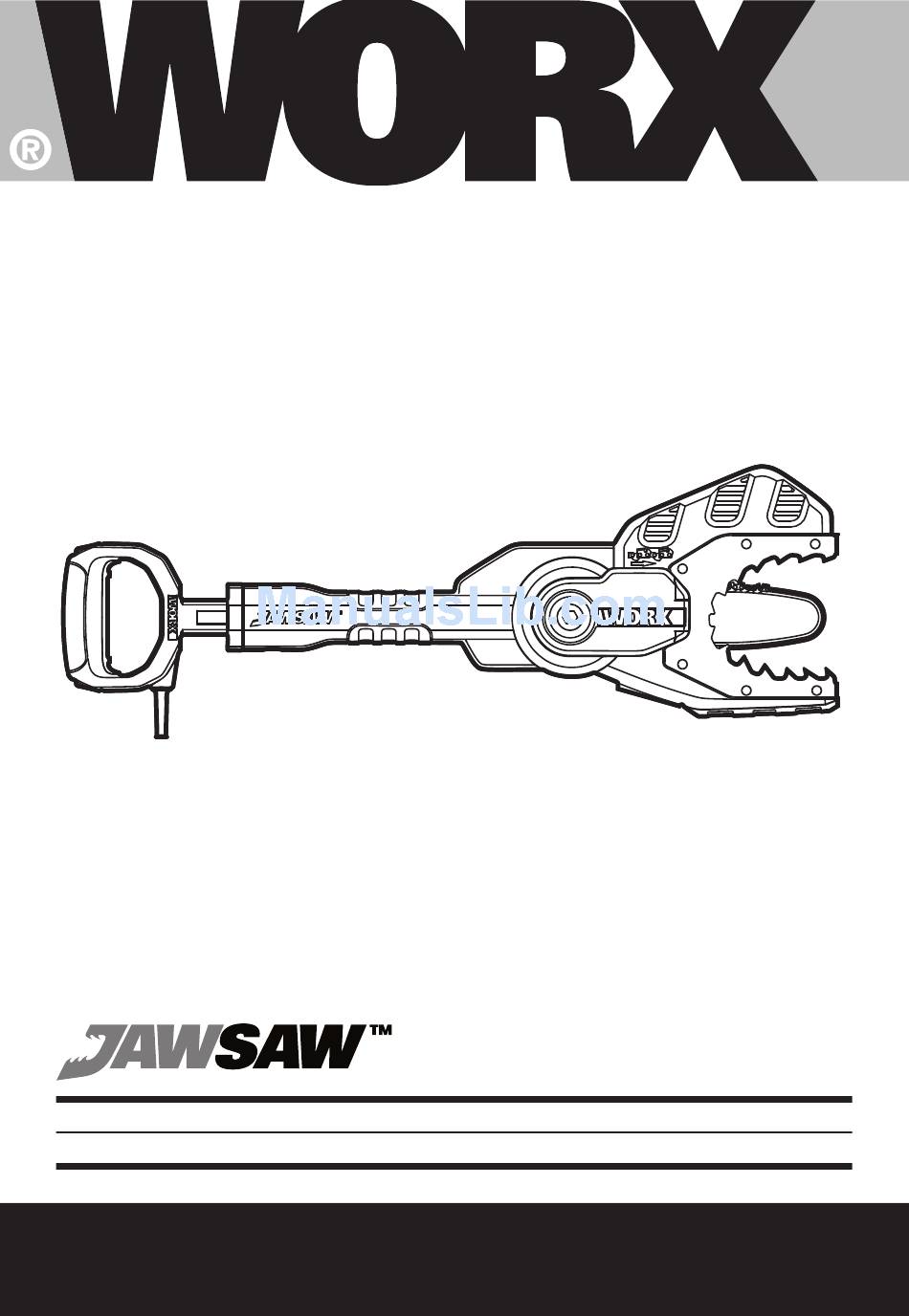

  • Page 1 Limbing and trimming electric chain saw Elektrisk kædesav til beskæring af grene WG307E WG308E...
  • Page 2 Original instructions Oversættelse af de oprindelige instruktioner...
  • Page 4 front back...

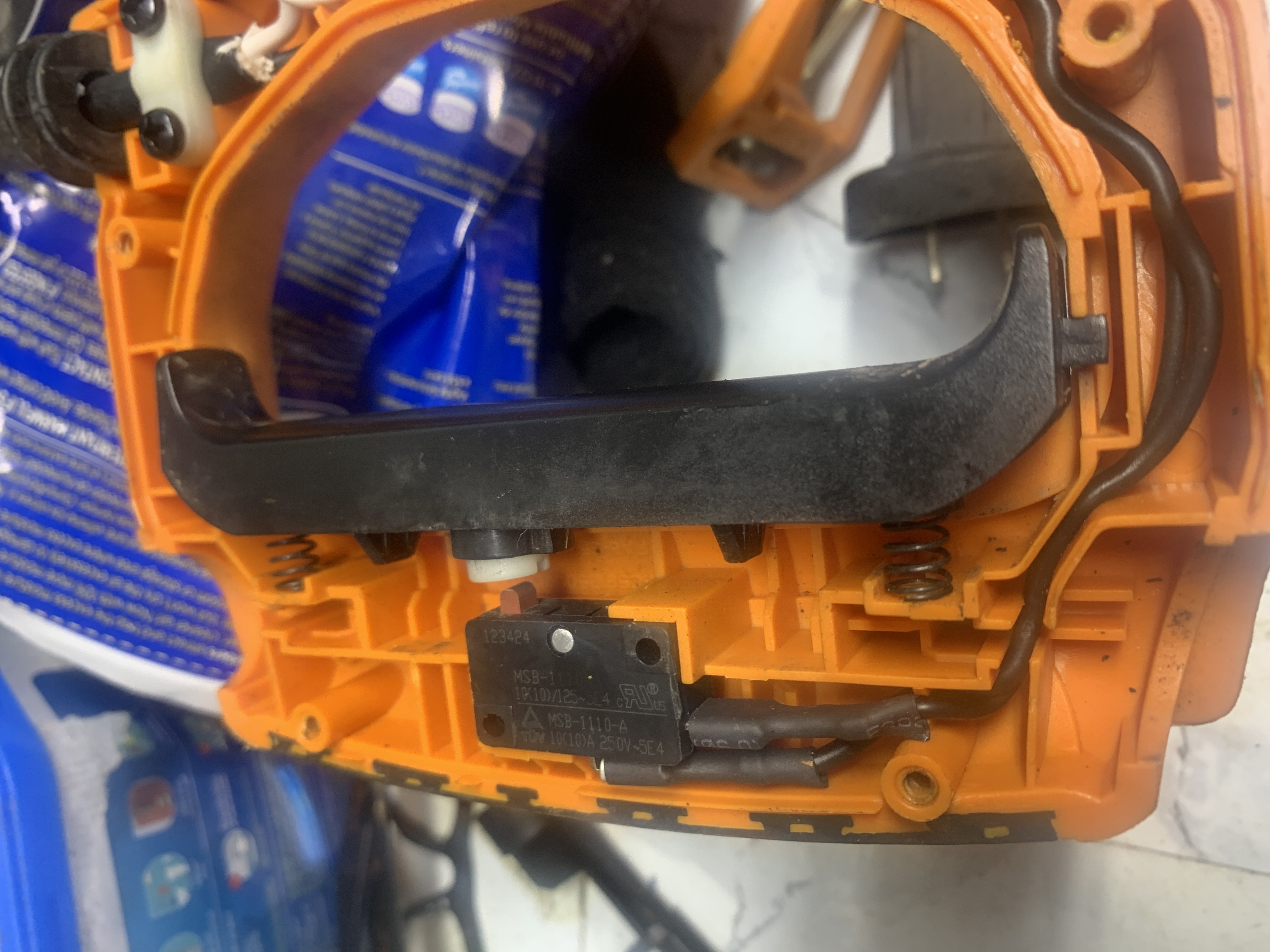

  • Page 8 POwEr COrD LOCK Out ButtON rEar HaNDLE triggEr SwitCH OiL LEvEL wiNDOw OiL FiLLEr FrONt HaNDLE MOtOr Jaw tEEtH 10. guiDE Bar 11. Saw CHaiN 12. CHaiN aCCESS COvEr 13. CHaiN aCCESS COvEr Nut 14. auxiLiary POSitiON 15. CHaiN tENSiONiNg BOLt 16.

  • Page 9: Technical Data

    TECHnICAL DATA Type wg307E wg308E (3-designation of machinery, representative of chain saw) Voltage 220-240V~50/60Hz Rated power 600W No load speed 3000/min Guide bar length 150mm Oil tank capacity 30ml Chain pitch 6.4mm Chain gauge 1.3mm Chain speed 5.5m/s Number of chain links WG307E 3.7kg (without pole) Weight...

  • Page 10: General Power Tool Safety Warnings

    GEnERAL POWER TOOL suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk SAFETY WARnInGS of electric shock. f) if operating a power tool in a damp warNiNg: read all safety location is unavoidable, use a residual warnings and all instructions.

  • Page 11: Additional Safety Points For Your Electric Chain Saw

    dust collection can reduce dust-related 5) SErviCE hazards. a) Have your power tool serviced by a qualified repair person using only 4) POwEr tOOL uSE aND CarE identical replacement parts. This will a) Do not force the power tool. use ensure that the safety of the power tool is the correct power tool for your maintained.
  • Page 12 SYMBOLS may catch the saw chain and be whipped toward you or pull you off balance. 8. Follow instructions for lubricating, chain tensioning and changing Read the manual accessories. Improperly tensioned or lubricated chain may either break or increase the chance for kickback. Warning 9.

  • Page 13: Intended Use

    (17) and open the Chain Access Cover (12) TEnSIOn as described in the previous section. 3. Use only WORX replacement Guide Bar 1. push the Rear Handle (3) until the Guide and Saw Chain. Bar (10) is in the middle of the jaw opening 4.

  • Page 14: Operation

    If the oil hole is clear, there is oil in the tank correct tension (See adjusting the chain and still no oiling of the chain is visible – tension). contact Worx customer service. warNiNg: Do not push the rear 12. Close the Chain Access Cover and remove the Lock pin.
  • Page 15 attaCHiNg ExtENSiON COrD handle and your right hand (II) to grip the Rear Handle(3). Thumbs and fingers must 1. To prevent disconnection of appliance wrap around saw handles (See Fig. p1, p2). cord, secure extension cord to extension iMPOrtaNt: Make sure your cord retainer.

  • Page 16: Cutting Wood Under Tension

    2. Will the branch split before it is cut • Use extreme caution when reentering a through? (See Fig. R1, R2) previous cut. • To prevent splitting, turn the JawSaw • Never use a dull or loose Saw Chain. Keep upsidedown, make a small cut (less Saw Chain sharp with proper tension.
  • Page 17 warNiNg: (See Fig. y) switched off and unplugged from the power supply. when using this machine with the • If on slope, make sure log will not roll Extension Pole, make sure that attaching down hill. Secure log by using wooden the power cord of the machine to the stakes.
  • Page 18 handle of the Extension pole. The other attachments, such as Saw Chain and Guard hand should hold the metal portion of the Bar. pole or the sliding handle on the pole 2. Inspect the saw before and after each use (See Fig.
  • Page 19 before sharpening chain. A worn or damaged traNSPOrtiNg guide bar is unsafe. A worn or damaged Guide Always transport the tool with the Guide Bar Bar is unsafe, will damage the Saw Chain, and (10) and Saw Chain (11) inside the protection will make cutting harder.

  • Page 20: Troubleshooting

    TROUBLESHOOTInG If your saw does not operate correctly check the following: PrOBLEMS POSSiBLE CauSES POSSiBLE SOLutiON • Fuse blown or breaker • Check fuse or breaker. tripped. • Check to make sure • Tool will not start. • Extension cord notplugged extension cord is plugged into a working outlet.

  • Page 21: Plug Replacement

    50668 Köln iMPOrtaNt The wires in the mains lead are colored in Declare that the product accordance with the following code: Description wOrx Limbing and trimming Blue = Neutral electric chain saw Brown = Live Type wg307E wg308E (3-designation of machinery, representative of chain...
  • Page 22 EL-LEDNiNg KONtaKtSPærrE BagEStE HåNDgrEB uDLøSEr OLiEStaND gaugE OLiEFiLtEr FOrrEStE HåNDgrEB MOtOr KLiPPEtæNDEr 10. SværD 11. SavKæDE 12. KæDESKærM 13. MøtriK På KæDESKærM 14. HJæLPEHåNDtag 15. KæDEStraMNiNgSBOLt 16. KæDEHJuL 17. LåSEtaP 18. StiKFOrBiNDELSE (Se B3) 19. OLiEBEHOLDEr 20. FOrLæNgErStaNg (Se Z4) 21.

  • Page 23: Teknisk Data

    TEKnISK DATA Type wg307E wg308E (3-udpegning af maskiner, repræsentant for Kædesav) Nominel spænding 220-240V~50/60Hz Optagen effekt 600W Hastighed uden belastning 3000/min Sværdlængde 150mm påfyldningsmængde 30ml Oliebeholder 6.4mm Kædevidde 1.3mm Kædehastighed 5.5m/s Antal drivled WG307E 3.7kg (uden stang) Maskinens vægt WG308E 5.3kg (med stang) STØJ- OG VIBRATIOnSDATA A-vægtet lydtryksniveau...

  • Page 24: Personlig Sikkerhed

    GEnERELLE ADVARSLER overlast. Bær ikke værktøjet i ledningen, og træk ikke i I FORBInDELSE MED ledningen, når du tager stikket ud MASKInVÆRKTØJ af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter aDvarSEL! Læs samtlige og bevægelige dele. Beskadigede anvisninger. Manglende overholdelse eller filtrede ledninger øger risikoen for af nedenstående anvisninger kan resultere elektrisk stød.
  • Page 25 Det giver bedre kontrol over elværktøjet i g) Brug elværktøjet, tilbehøret og uventede situationer. eventuelle bits i henhold til disse f) vær korrekt påklædt. undlad at bære anvisninger og på en passende løstsiddende tøj eller smykker. Hold måde for den pågældende type hår, tøj og handsker på...
  • Page 26 SYMBOLER sikker og lige undergrund. Glat eller ustabil undergrund kan medføre, at man taber kontrollen over balancen og kædesaven, hvis man star på en stige. Læs betjeningsvejledningen 6. Når der saves i en gren, der er under spænding, skal du regne med, at den fjedrer tilbage.
  • Page 27 Stram kæden hvis nødvendigt. 3. Brug kun sværd og kæder af mærket WORX. 4. Løsn og fjern kædestramningsbolten (15). STRAMnInG AF KÆDEn 5. Løft sværdet (10) og savkæden (11) ud gennem klipperen, og frigør sværdet fra 1.
  • Page 28 Hvis hullet ikke er blokeret, og der er olie i monteringspladen. Tryk sværdet udad tanken, men kæden stadig ikke smøres, bedes for at stramme kæden. Sørg for, at den du venligst kontakte Worx kundeservice. er strammet rigtigt (Se Stramning af aDvarSEL: undgå, at trække kæden).
  • Page 29 forlængeledningen, så der ikke trækkes i råD: Hvis du klipper grene, som ligger den. For at bruge bøjlen, skal du lave en på jorden, kan du bruge foden til at holde løkke for enden af forlængerledningen, før grenene stille (Se Q). den gennem hullet forneden på...
  • Page 30 svinge frem eller tilbage, eller klemme Hold saven på højre side af din krop (Se S). saven når du skæren den over? Savkæden skal køre med fuld hastighed, • Stå altid udenfor rækkevidde af grenens før du begynder at save i træet. Brug mulig sving.
  • Page 31 af den. Fastspænd stammen med træpæle. sørge for at værktøjet er slukket, og at Sæt træpælene i jorden på undersiden af stikket er trukket ud af stikkontakten. stammen. Stå på oversiden af stammen, Når du bruger en forlængerstang på mens du skærer den over. Stammen kan dette værktøj, skal du først slutte stikket ske, at rulle når den er blevet skåret over fra værktøjet til forlængerstangen, og...
  • Page 32 skærekapacitet er 100mm. • Før servicering. 6. Hold fat om trykhåndtaget på • Før du sætter forlængerstangen på. forlængerstangen med den ene hånd. Hold • Før rengøring. på metalstykket eller på glidehåndtaget • Før du skifter tilbehør eller andre dele, med den anden hånd (Se AC).
  • Page 33 til at blive slebet, eller når kæden knækker. med en ren og tør pensel. Brug kun kæder, som anbefales i denne Brug kun en mild sæbeblanding og en fugtig vejledning. Skift også tandhjulet (16), når du klud til, at rengøre værktøjet. Undgå, at der skifter savkæden.
  • Page 34 FEJLFInDInG Hvis din sav ikke virker ordentligt, bedes du kontrollere følgende: PrOBLEMS POSSiBLE CauSES POSSiBLE SOLutiON • Tjek sikringen eller • Sikringen er gået eller afbryderen. afbryder er blevet udløst. • Værktøjet vil ikke starte. • Sørg for, at • Forlængerledningen er ikke forlængerledningen er sluttet sluttet til.
  • Page 35 KOnFORMITETSERKLÆRInG pOSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklærer herved, at produktet Beskrivelse wOrx Elektrisk kædesav til beskæring af grene Type wg307E wg308E (3-udpegning af maskiner, repræsentant for Kædesav) Funktion Skæring i træ Er i overensstemmelse med følgende direktiver: EU Maskindirektiv 2006/42/EF EU Lavspændingsdirektiv 2006/95/EF...
  • Page 36 Copyright © 2012, positec. All Rights Reserved.

This manual is also suitable for:

Jawsaw wg308e
