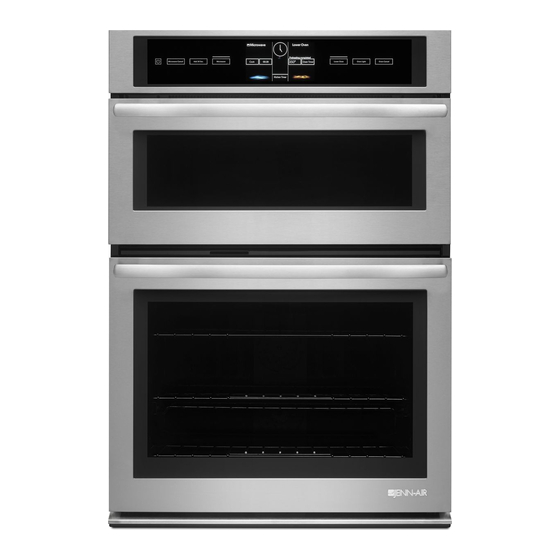

Jenn-Air JMW3430DS Installation Instructions Manual

Electric built-in microwave/oven combination
Hide thumbs Also See for JMW3430DS:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: User Manual
INSTALLATION INSTRUCTIONS
27" (68.6 CM) AND 30" (76.2 CM) ELECTRIC
BUILT-IN MICROWAVE/OVEN COMBINATION
INSTRUCTIONS D'INSTALLATION
ENSEMBLE FOUR À MICRO-ONDES ET FOUR
CONVENTIONNEL ÉLECTRIQUES ET ENCASTRÉS
DE 27" (68,6 CM) ET 30" (76,2 CM)
INSTALLATION REQUIREMENTS .......................................... 2
Tools and Parts .................................................................... 2
Location Requirements ....................................................... 2
Electrical Requirements ....................................................... 3
INSTALLATION INSTRUCTIONS ........................................... 4
Remove Oven Door(s) .......................................................... 4
Replace Oven Door(s) .......................................................... 5
Make Electrical Connection ................................................. 6
Install Oven ........................................................................... 7
Installed Above Warming Drawers) ...................................... 8
Complete Installation ............................................................ 8
IMPORTANT:
Save for local electrical inspector's use.
IMPORTANT :
À conserver pour consultation par l'inspecteur local des installations électriques.
W10768184C
Table of Contents/Table des matières
EXIGENCES D'INSTALLATION ............................................. 9
Outillage et pièces ............................................................... 9
Spécifications électriques .................................................. 10
INSTRUCTIONS D'INSTALLATION. .................................... 11
et four conventionnel encastrés ........................................ 11
Dépose de la/des porte(s) du four ..................................... 11
Réinstallation de la/des porte(s) du four............................. 12
Raccordement électrique ................................................... 13
Installation du four .............................................................. 14
au-dessus d'un tiroir-réchaud) ........................................... 15
Achever l'installation .......................................................... 16

Advertisement

Table of Contents
loading

Related Manuals for Jenn-Air JMW3430DS

Summary of Contents for Jenn-Air JMW3430DS

  • Page 1: Table Of Contents

    INSTALLATION INSTRUCTIONS 27" (68.6 CM) AND 30" (76.2 CM) ELECTRIC BUILT-IN MICROWAVE/OVEN COMBINATION INSTRUCTIONS D’INSTALLATION ENSEMBLE FOUR À MICRO-ONDES ET FOUR CONVENTIONNEL ÉLECTRIQUES ET ENCASTRÉS DE 27" (68,6 CM) ET 30" (76,2 CM) Table of Contents/Table des matières BUILT-IN MICROWAVE/OVEN COMBINATION SAFETY ..2 SÉCURITÉ...

  • Page 2: Built-In Microwave/Oven Combination Safety

    Model JMW3430DB: Order Part Number W10837589 for black Parts Needed 30" (76.2 cm) kit UL listed or CSA approved conduit connector Models JMW3430DS and JMW3430DP: ■ Order Part Number W10837591 for stainless steel UL listed wire connectors ■ 30" (76.2 cm) kit Warming Drawer Deflector Kit (for ovens installed above ■...

  • Page 3: Product Dimensions

    Recessed installation area must provide complete ■ Cabinet Dimensions enclosure around the recessed portion of the oven. Grounded electrical supply is required. See “Electrical 27" and 30" (68.6 cm and 76.2 cm) Ovens ■ Requirements” section. Electrical supply junction box should be located ■...

  • Page 4: Installation Instructions

    Electrical Connection Do not cut the conduit. The length of conduit provided ■ is for serviceability of the oven. To properly install your oven, you must determine the type of electrical connection you will be using and follow the A UL listed or CSA approved conduit connector must ■...

  • Page 5: Replace Oven Door(S)

    4. Partially close the door to engage the door latch locks. 3. At a 45° angle, align door hinges with slots in the lower The door will stop at this point. front of the oven cavity. Slowly insert door, making sure you maintain the 45°...

  • Page 6: Make Electrical Connection

    Make Electrical Connection 4-Wire Cable from Home Power Supply WARNING IMPORTANT: Use the 4-wire cable from home power supply in the U.S. where local codes do not allow grounding through neutral, New Branch circuit installations (1996 NEC), mobile homes and recreational vehicles, new construction and in Canada.

  • Page 7: Install Oven

    1. Connect the 2 black wires (B) together using a UL listed wire connector. 2. Connect the 2 white wires (D) and the green (or bare) ground wire (of the oven cable) using a UL listed wire connector. 3. Connect the 2 red wires (G) together using a UL listed wire connector.

  • Page 8: Install Warming Drawer Deflector Kit (Only For Ovens Installed Above Warming Drawers)

    Install Warming Drawer Deflector Kit Complete Installation (Only for Ovens Installed Above 1. Check that all parts are now installed. If there is an Warming Drawers) extra part, go back through the steps to see which step was skipped. On combo microwave/oven models installed above a warming 2.

  • Page 9: Sécurité Du Four À Micro-Ondes Et Du Four Conventionnel Combinés Et Encastrés

    Commander la pièce W10801484A pour l’ensemble noir ■ de 30" (76,2 cm) Connecteurs de fils (homologation UL) ■ Modèles JMW3430DS et JMW3430DP : Ensemble de déflecteur pour tiroir-réchaud (pour les fours ■ installés par-dessus un tiroir-réchaud) Commander la pièce W10837591 pour l’ensemble en acier inoxydable de 30"...

  • Page 10: Spécifications Électriques

    L’espace d’installation doit permettre la formation d’une ■ Dimensions du placard enceinte complète autour de la partie encastrée du four. Fours de 27" et 30" (68,6 cm et 76,2 cm) Une source d’électricité avec liaison à la terre est ■ nécessaire.

  • Page 11: Instructions D'installation

    Raccordement électrique Ne pas couper le conduit. La longueur du conduit ■ fournie est destinée à faciliter l’entretien du four. Pour installer le four correctement, il faut établir le type de raccords électriques que l’on utilisera et suivre les instructions L’installateur doit fournir un connecteur de conduit ■...

  • Page 12: Réinstallation De La/Des Porte(S) Du Four

    4. Fermer partiellement la porte pour engager les loquets de 3. Aligner les charnières de porte dans les encoches situées en la gâche de porte. La porte restera bloquée à cette position. bas/à l’avant de la cavité du four à un angle de 45°. Insérer doucement la porte tout en veillant à...

  • Page 13: Raccordement Électrique

    Câble à 4 conducteurs depuis le point de distribution Raccordement électrique du domicile AVERTISSEMENT IMPORTANT : Utiliser le câble à 4 conducteurs provenant du point de distribution du domicile aux États-Unis lorsque les codes locaux ne permettent pas la mise à la terre par l’intermédiaire du conducteur neutre, en cas de nouvelle installation avec alimentation par un circuit secondaire (1996 NEC), dans les résidences mobiles et les véhicules récréatifs,...

  • Page 14: Installation Du Four

    1. Connecter ensemble les 2 conducteurs noirs (C) avec ■ Insérer les vis dans les trous de la garniture noire en un connecteur de fils (homologation UL). les alignant avec les trous du châssis du four et de l’espaceur d’installation déjà en place. Ne pas serrer 2.

  • Page 15: Installation De L'ensemble De Déflecteur Pour Tiroir-Réchaud (Uniquement Pour Les Fours Installés Au-Dessus D'un Tiroir-Réchaud)

    6. Réinstaller les grilles du four. Installation de l’ensemble de déflecteur 7. Réinstaller la porte du four. Voir la section “Réinstallation 1. Aligner le déflecteur (B) avec l’évent (C) comme illustré. de la/des porte(s) du four”. 2. À l’aide de 2 vis n° 8-18 x ¼" (A) de chaque côté 8.

  • Page 16: Achever L'installation

    Achever l’installation 1. Vérifier que toutes les pièces sont maintenant installées. Vérification du fonctionnement du four à micro-ondes S’il reste une pièce, passer en revue les différentes étapes 1. Remplir un contenant adapté aux micro-ondes avec pour découvrir laquelle aurait été oubliée. 1 tasse (250 mL) d'eau et placer le contenant dans le four 2.
